2011 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

103
ERGONOMIA I KOMFOR
T
3

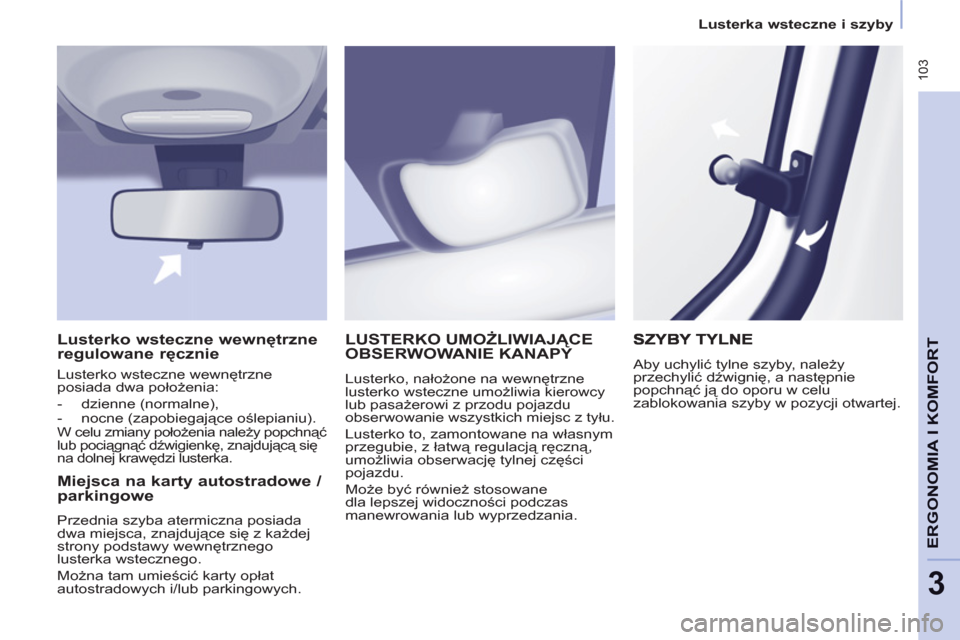

Lusterka wsteczne i szyby

LUSTERKO UMOŻLIWIAJĄCE
OBSERWOWANIE KANAPY
Lusterko, nałożone na wewnętrzne
lusterko wsteczne umożliwia kierowcy
lub pasażerowi z przodu pojazdu
obserwowanie wszystkich miejsc z tyłu.
Lusterko to, zamontowane na własnym
przegubie, z łatwą regulacją ręczną,
umożliwia obserwację tylnej części
pojazdu.
Może być również stosowane
dla lepszej widoczności podczas
manewrowania lub wyprzedzania.

Miejsca na karty autostradowe /
parkingowe
Przednia szyba atermiczna posiada
dwa miejsca, znajdujące się z każdej
strony podstawy wewnętrznego
lusterka wstecznego.
Można tam umieścić karty opłat
autostradowych i/lub parkingowych.

Aby uchylić tylne szyby, należy
przechylić dźwignię, a następnie
popchnąć ją do oporu w celu
zablokowania szyby w pozycji otwartej.

Lusterko wsteczne wewnętrzne
regulowane ręcznie

Lusterko wsteczne wewnętrzne
posiada dwa położenia:


- dzienne (normalne),

- nocne (zapobiegające oślepianiu).

W celu zmiany położenia należy popchnąć
lub pociągnąć dźwigienkę, znajdującą się
na dolnej krawędzi lusterka.

104


Lusterka wsteczne i szyby

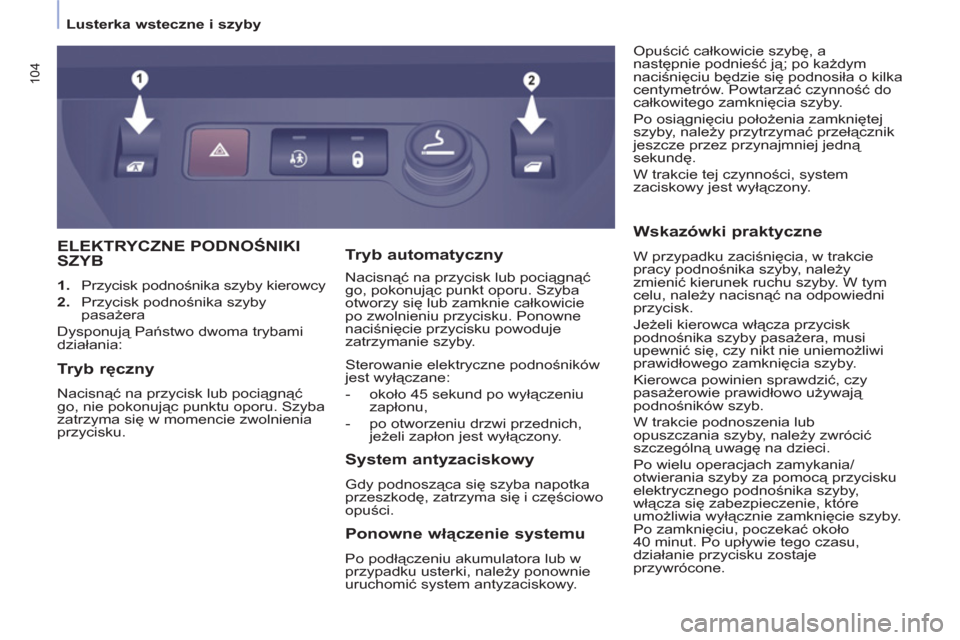

ELEKTRYCZNE PODNOŚNIKI
SZYB


1. Przycisk podnośnika szyby kierowcy

2. Przycisk podnośnika szyby
pasażera
Dysponują Państwo dwoma trybami
działania: Opuścić całkowicie szybę, a
następnie podnieść ją; po każdym
naciśnięciu będzie się podnosiła o kilka
centymetrów. Powtarzać czynność do
całkowitego zamknięcia szyby.
Po osiągnięciu położenia zamkniętej
szyby, należy przytrzymać przełącznik
jeszcze przez przynajmniej jedną
sekundę.
W trakcie tej czynności, system
zaciskowy jest wyłączony.


System antyzaciskowy

Gdy podnosząca się szyba napotka
przeszkodę, zatrzyma się i częściowo
opuści.


Tryb automatyczny

Nacisnąć na przycisk lub pociągnąć
go, pokonując punkt oporu. Szyba
otworzy się lub zamknie całkowicie
po zwolnieniu przycisku. Ponowne
naciśnięcie przycisku powoduje
zatrzymanie szyby.
Sterowanie elektryczne podnośników
jest wyłączane:


- około 45 sekund po wyłączeniu
zapłonu,

- po otworzeniu drzwi przednich,
jeżeli zapłon jest wyłączony.



Wskazówki praktyczne

W przypadku zaciśnięcia, w trakcie
pracy podnośnika szyby, należy
zmienić kierunek ruchu szyby. W tym
celu, należy nacisnąć na odpowiedni
przycisk.
Jeżeli kierowca włącza przycisk
podnośnika szyby pasażera, musi
upewnić się, czy nikt nie uniemożliwi
prawidłowego zamknięcia szyby.
Kierowca powinien sprawdzić, czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub
opuszczania szyby, należy zwrócić
szczególną uwagę na dzieci.
Po wielu operacjach zamykania/
otwierania szyby za pomocą przycisku
elektrycznego podnośnika szyby,
włącza się zabezpieczenie, które
umożliwia wyłącznie zamknięcie szyby.
Po zamknięciu, poczekać około
40 minut. Po upływie tego czasu,
dzia
łanie przycisku zostaje
przywrócone.


Tryb ręczny

Nacisnąć na przycisk lub pociągnąć
go, nie pokonując punktu oporu. Szyba
zatrzyma się w momencie zwolnienia
przycisku.


Ponowne włączenie systemu

Po podłączeniu akumulatora lub w
przypadku usterki, należy ponownie
uruchomić system antyzaciskowy.

105


Bezpieczeństwo w trakcie jazdy

BEZPIECZEŃSTWO
4

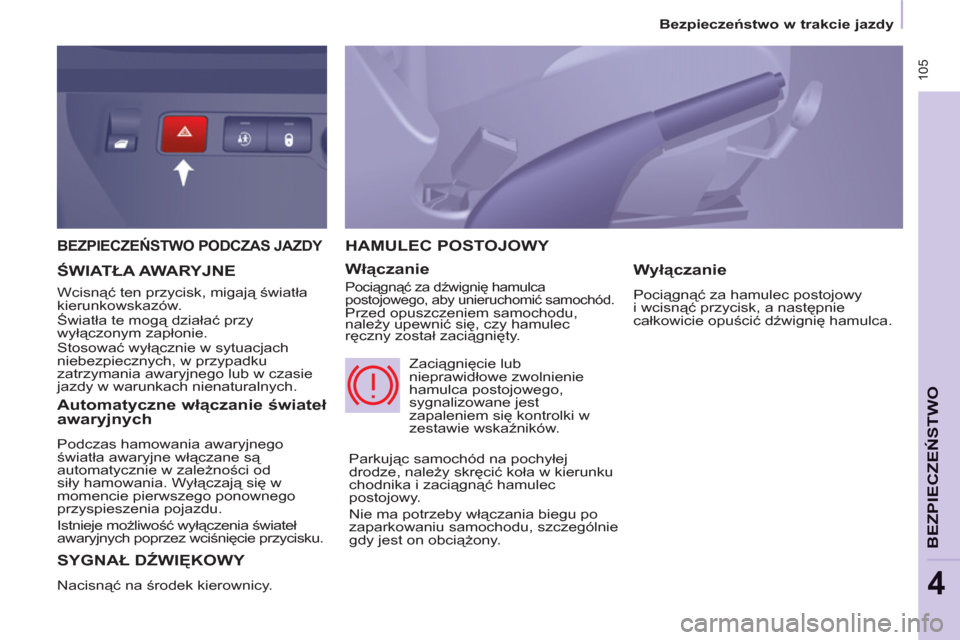

BEZPIECZEŃSTWO PODCZAS JAZDY

SYGNAŁ DŹWIĘKOWY

Nacisnąć na środek kierownicy.
HAMULEC POSTOJOWY
Włączanie
Pociągnąć za dźwignię hamulca postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu,
należy upewnić się, czy hamulec
ręczny został zaciągnięty.


Wyłączanie

Pociągnąć za hamulec postojowy
i wcisnąć przycisk, a następnie
całkowicie opuścić dźwignię hamulca.

ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światłakierunkowskazów.
Światła te mogą działać przy
wy
łączonym zapłonie.
Stosować wyłącznie w sytuacjach
niebezpiecznych, w przypadkuzatrzymania awaryjnego lub w czasie jazdy w warunkach nienaturalnych.
Parkując samochód na pochyłej
drodze, należy skręcić koła w kierunku
chodnika i zaciągnąć hamulec
postojowy.

Nie ma potrzeby włączania biegu pozaparkowaniu samochodu, szczególnie
gdy jest on obciążony. Zaciągnięcie lub
nie
prawidłowe zwolnienie
hamulca postojowego,sygnalizowane jestzapaleniem się kontrolki w zestawie wskaźników.


Automatyczne włączanie świateł awaryjnych

Podczas hamowania awaryjnego
światła awaryjne włączane są
automatycznie w zależności od
siły hamowania. Wyłączają się w
momencie pierwszego ponownego
przyspieszenia pojazdu.
Istnieje możliwo
ść wyłączenia świateł
awaryjnych poprzez wciśnięcie przycisku.

106

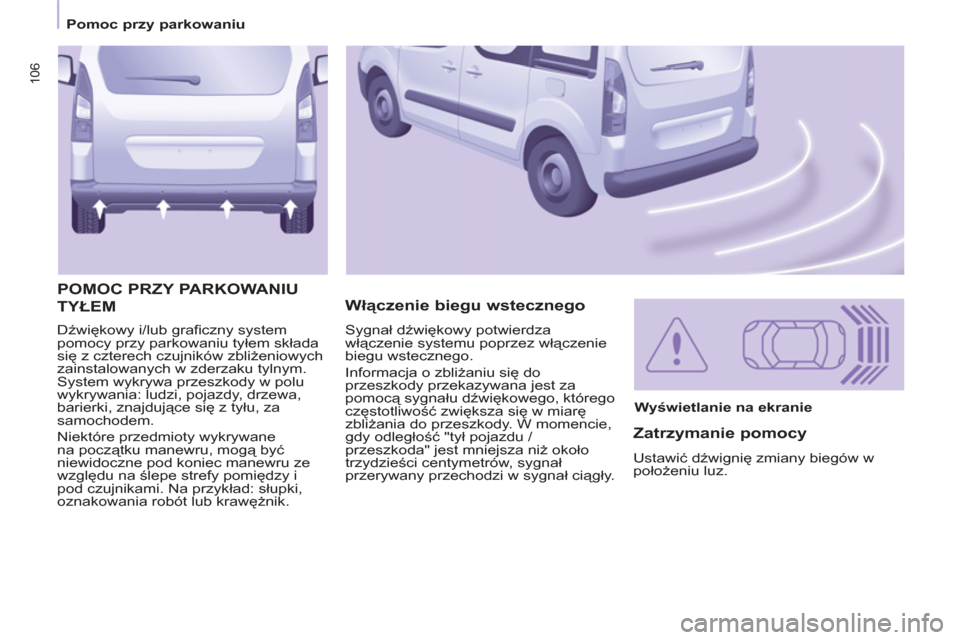

Pomoc przy parkowaniu

Dźwiękowy i/lub grafi czny system
pomocy przy parkowaniu tyłem składa
się z czterech czujników zbliżeniowych
zainstalowanych w zderzaku tylnym.
System wykrywa przeszkody w polu
wykrywania: ludzi, pojazdy, drzewa,
barierki, znajdujące się z tyłu, za
samochodem.
Niektóre przedmioty wykrywane
na początku manewru, mogą być
niewidoczne pod koniec manewru ze
względu na ślepe strefy pomiędzy i
pod czujnikami. Na przykład: słupki,
oznakowania robót lub krawężnik.


Włączenie biegu wstecznego POMOC PRZY PARKOWANIUTYŁEM


Wyświetlanie na ekranie



Zatrzymanie pomocy

Ustawić dźwignię zmiany biegów w
położeniu luz. Sygnał dźwiękowy potwierdza
włączenie systemu poprzez włączenie
biegu wstecznego.
Informacja o zbliżaniu się do
przeszkody przekazywana jest za
pomocą sygnału dźwiękowego, którego
częstotliwość zwiększa się w miarę
zbliżania do przeszkody. W momencie,
gdy odległość "tył pojazdu /
przeszkoda" jest mniejsza niż około
trzydzieści centymetrów, sygnał
przerywany przechodzi w sygnał ciągły.

107


Pomoc przy parkowaniu

BEZPIECZEŃSTWO
4

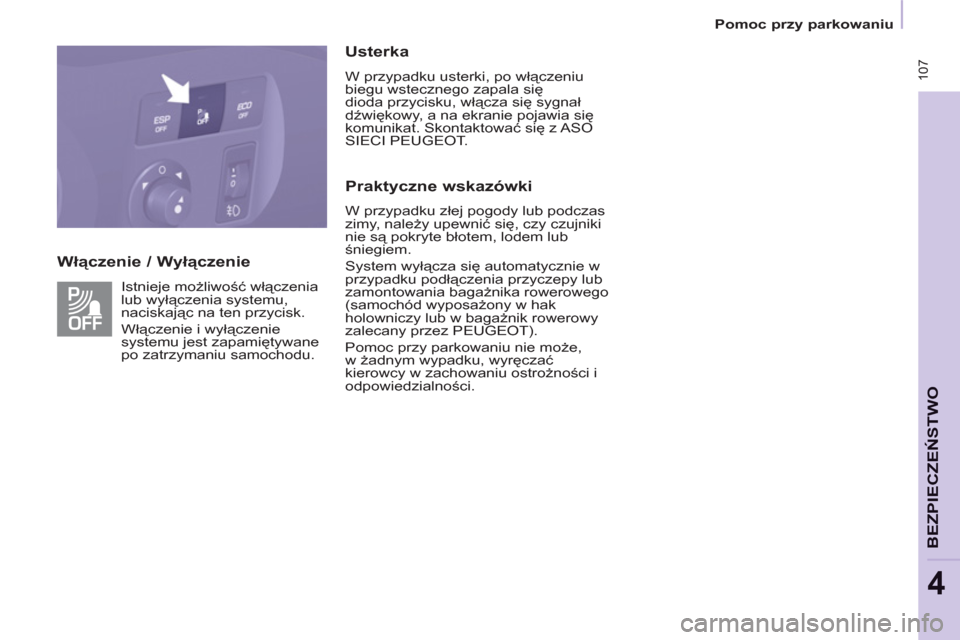

Włączenie / Wyłączenie
Usterka

W przypadku usterki, po włączeniu
biegu wstecznego zapala się
dioda przycisku, włącza się sygnał
dźwiękowy, a na ekranie pojawia się
komunikat. Skontaktować się z ASO
SIECI PEUGEOT.


Praktyczne wskazówki

W przypadku złej pogody lub podczas
zimy, należy upewnić się, czy czujniki
nie są pokryte błotem, lodem lub
śniegiem.
System wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak
holowniczy lub w bagażnik rowerowy
zalecany przez PEUGEOT).
Pomoc przy parkowaniu nie może,
w żadnym wypadku, wyręczać
kierowcy w zachowaniu ostrożności i
odpowiedzialności. Istnieje możliwość włączenia
lub wyłączenia systemu,
naciskając na ten przycisk.
Włączenie i wyłączenie
systemu jest zapamiętywane
po zatrzymaniu samochodu.

ABS
ABS
108


Bezpieczeństwo w trakcie jazdy

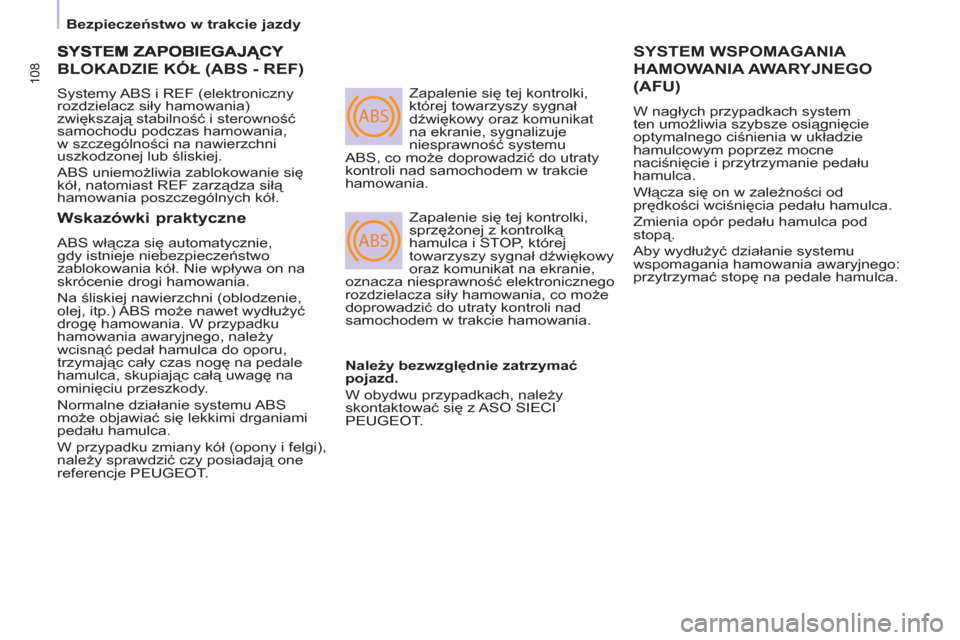

BLOKADZIE KÓŁ (ABS - REF)

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania)
zwiększają stabilność i sterowność
samochodu podczas hamowania,
w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się
kół, natomiast REF zarządza siłą
hamowania poszczególnych kół. Zapalenie się tej kontrolki,
której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, sygnalizuje
niesprawność systemu
ABS, co może doprowadzić do utraty
kontroli nad samochodem w trakcie
hamowania.
Zapalenie się tej kontrolki,
sprzężonej z kontrolką
hamulca i STOP, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
oznacza niesprawność elektronicznego
rozdzielacza siły hamowania, co może
doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.
SYSTEM WSPOMAGANIA
HAMOWANIA AWARYJNEGO
(AFU)

W nagłych przypadkach system
ten umożliwia szybsze osiągnięcie
optymalnego ciśnienia w układzie
hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału
hamulca.
Włącza się on w zależności od
prędkości wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod
stopą.
Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.


Wskazówki praktyczne

ABS włącza się automatycznie,
gdy istnieje niebezpieczeństwo
zablokowania kół. Nie wpływa on na
skrócenie drogi hamowania.
Na śliskiej nawierzchni (oblodzenie,
olej, itp.) ABS może nawet wydłużyć
drogę hamowania. W przypadku
hamowania awaryjnego, należy
wcisnąć pedał hamulca do oporu,
trzymając cały czas nogę na pedale
hamulca, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS
może objawiać się lekkimi drganiami
pedału hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić czy posiadają one
referencje PEUGEOT.
Należy bezwzględnie zatrzymać
pojazd.
W obydwu przypadkach, należy
skontaktować się z ASO SIECI
PEUGEOT.

ESP OFF
109


Bezpieczeństwo w trakcie jazdy

BEZPIECZEŃSTWO
4

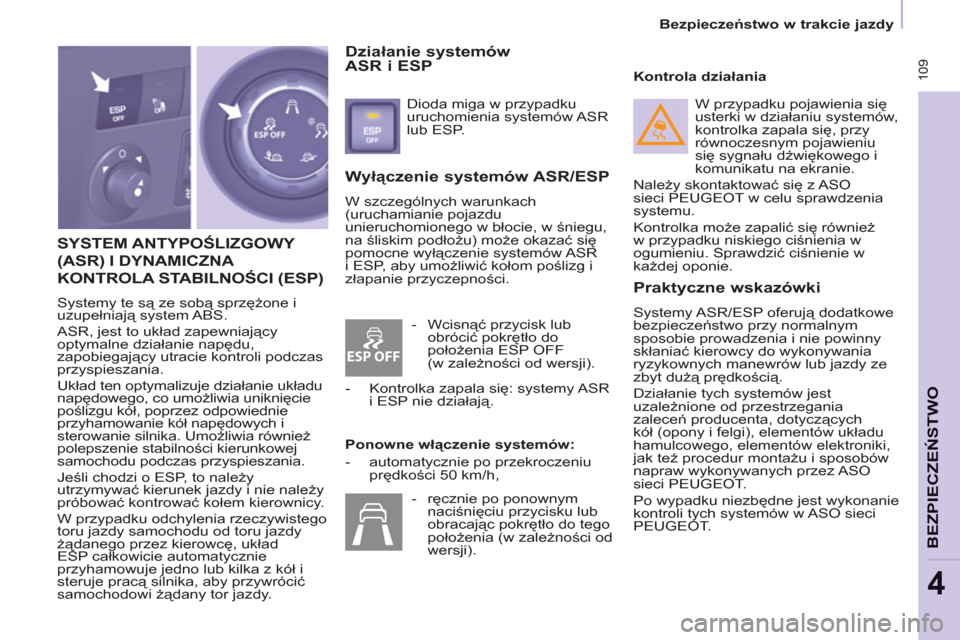

SYSTEM ANTYPOŚLIZGOWY
(ASR) I DYNAMICZNA
KONTROLA STABILNOŚCI (ESP)

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.
ASR, jest to układ zapewniający
optymalne działanie napędu,
zapobiegający utracie kontroli podczas
przyspieszania.
Układ ten optymalizuje działanie układu
napędowego, co umożliwia uniknięcie
poślizgu kół, poprzez odpowiednie
przyhamowanie kół napędowych i
sterowanie silnika. Umożliwia również
polepszenie stabilności kierunkowej
samochodu podczas przyspieszania.
Jeśli chodzi o ESP, to należy
utrzymywać kierunek jazdy i nie należy
próbować kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego
toru jazdy samochodu od toru jazdy
żądanego przez kierowcę, układ
ESP całkowicie automatycznie
przyhamowuje jedno lub kilka z kół i
steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.


Wyłączenie systemów ASR/ESP

W szczególnych warunkach
(uruchamianie pojazdu
unieruchomionego w błocie, w śniegu,
na śliskim podłożu) może okazać się
pomocne wyłączenie systemów ASR
i ESP, aby umożliwić kołom poślizg i
złapanie przyczepności.
Kontrola działania


Praktyczne wskazówki

Systemy ASR/ESP oferują dodatkowe
bezpieczeństwo przy normalnym
sposobie prowadzenia i nie powinny
skłaniać kierowcy do wykonywania
ryzykownych manewrów lub jazdy ze
zbyt dużą prędkością.
Działanie tych systemów jest
uzależnione od przestrzegania
zaleceń producenta, dotyczących
kół (opony i felgi), elementów układu
hamulcowego, elementów elektroniki,
jak też procedur montażu i sposobów
napraw wykonywanych przez ASO
sieci PEUGEOT.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w ASO sieci
PEUGEOT.


Działanie systemów
ASR i ESP
Dioda miga w przypadku
uruchomienia systemów ASR
lub ESP.

Ponowne włączenie systemów:


- automatycznie po przekroczeniu
prędkości 50 km/h, W przypadku pojawienia się
usterki w działaniu systemów,
kontrolka zapala się, przy
równoczesnym pojawieniu
się sygnału dźwiękowego i
komunikatu na ekranie.
Należy skontaktować się z ASO
sieci PEUGEOT w celu sprawdzenia
systemu.
Kontrolka może zapalić się również
w przypadku niskiego ciśnienia w
ogumieniu. Sprawdzić ciśnienie w
każdej oponie.



- Wcisnąć przycisk lub
obrócić pokrętło do
położenia ESP OFF
(w zależności od wersji).

- Kontrolka zapala się: systemy ASR
i ESP nie działają.

- ręcznie po ponownym
naciśnięciu przycisku lub
obracając pokrętło do tego
położenia (w zależności od
wersji).

11 0


Bezpieczeństwo w trakcie jazdy

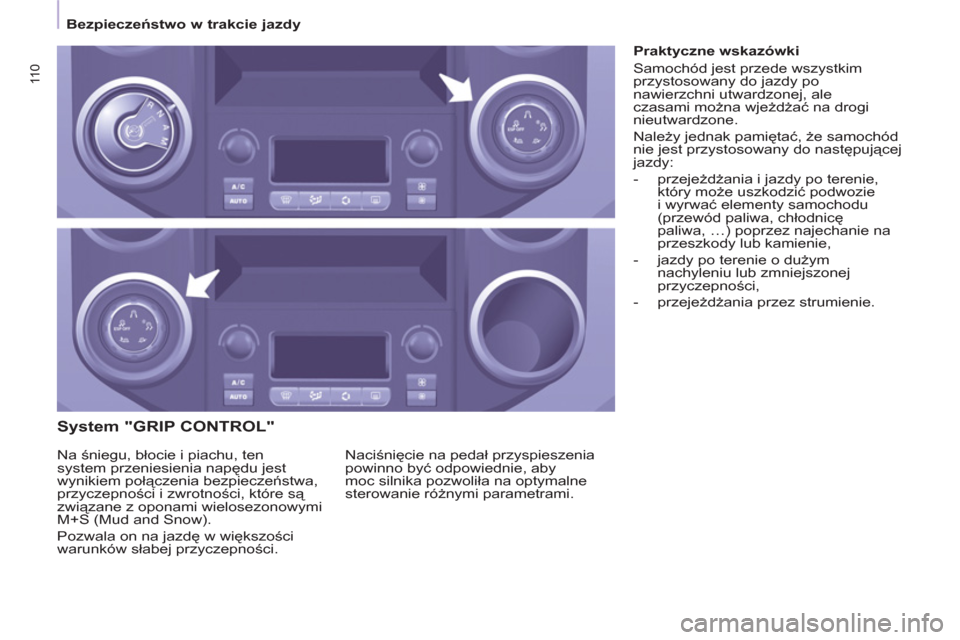

System "GRIP CONTROL"


Praktyczne wskazówki
Samochód jest przede wszystkim
przystosowany do jazdy po
nawierzchni utwardzonej, ale
czasami można wjeżdżać na drogi
nieutwardzone.
Należy jednak pamiętać, że samochód
nie jest przystosowany do następującej
jazdy:


- przejeżdżania i jazdy po terenie,
który może uszkodzić podwozie
i wyrwać elementy samochodu
(przewód paliwa, chłodnicę
paliwa, …) poprzez najechanie na
przeszkody lub kamienie,

- jazdy po terenie o dużym
nachyleniu lub zmniejszonej
przyczepności,

- przejeżdżania przez strumienie.

Na śniegu, błocie i piachu, ten
system przeniesienia napędu jest
wynikiem połączenia bezpieczeństwa,
przyczepności i zwrotności, które są
związane z oponami wielosezonowymi
M+S (Mud and Snow).
Pozwala on na jazdę w większości
warunków sł
abej przyczepności. Naciśnięcie na pedał przyspieszenia
powinno być odpowiednie, aby
moc silnika pozwoliła na optymalne
sterowanie różnymi parametrami.
