2011 Peugeot Partner Manual del propietario (in Spanish)

23
LISTOS para SALIR
2
PORTÓN TRASERO

Desde el exterior

El bloqueo/desbloqueo se efectúa con
el telemando.
Para abrirlo, accione el mando que
está debajo del embellecedor y levante
el portón trasero.
Una correa de muñeca está a su disposición
para cerrar el portón trasero en posición alta.
Acompañe el cierre del portón trasero
hasta el punto de equilibrio de su
recorrido y efectúe un último impulso
en el portón trasero para que se cierre
completamente.


Desde el interior


Mando de socorro
En caso de incidente de
funcionamiento del desbloqueo
centralizado, permite abrir el portón
trasero desde el interior.
Introduzca un destornillador pequeño
en el orifi cio, entre la puerta y el
piso. Para desbloquear la cerradura,
mueva el cerrojo hacia la izquierda y a
continuación empuje el portón trasero.



Luneta del portón trasero

La luneta que se puede abrir le permite
acceder directamente a la parte de
atrás del vehículo, sin tener que abrir
el portón trasero.

Apertura
Después de haber desbloqueado el
vehículo con el telemando o con la
llave, pulse en el mando y levante la
luneta trasera para abrirla.

Cierre
Cierre la luneta trasera pulsando en
el centro de la luna hasta el cierre
completo.

El portón trasero y la luneta no se
pueden abrir simultáneamente a fi n de
evitar dañar la luna y la luneta de la
misma.

Aperturas

24

El diodo de mando:


- parpadea cuando las puertas están
cerradas con el vehículo parado y
el motor apagado,

- se enciende cuando las puertas
están bloqueadas y al poner el
contacto.


CIERRE CENTRALIZADO

Cabina y espacio de carga

Espacio de carga


Bloqueo durante la circulación
Al arrancar el vehículo, cuando
alcance la velocidad de,
aproximadamente, 10 km/h, el sistema
bloquea las puertas. Se escucha ruido
característico de cierre centralizado.
La luz del mando en el frontal central
del salpicadero se enciende.
En un trayecto, al abrir cualquier
puerta, se desbloquea completamente
vehículo.
En caso de choque violento,
las aperturas se desbloquean
automáticamente para permitir el
acceso en caso de emergencia.


Seguro antorrobo

Una primera pulsación
permite el cierre centralizado
de las puertas delanteras
y traseras cuando están
cerradas.
Una segunda pulsación permite el
cierre centralizado del vehículo.
El mando está inactivo cuando el
vehículo se ha bloqueado con el
mando a distancia o con la llave desde
el exterior.
Activación/Desactivación de la
función
Con el contacto puesto, pulse
prolongadamente este botón
para activar o neutralizar la
función.

Testigo de apertura

Si este testigo se enciende,
verifi que el correcto cierre del
conjunto de laccesos de su
vehículo.
Una pulsación permite
cerrar/abrir las puertas
traseras independientemente
del estado de bloqueo de la
cabina.
Siempre es posible abrir las puertas
desde el interior.
Aperturas

LISTOS para SALIR
22


Puesto de conducción


PUESTO DE CONDUCCIÓN
COMBINADO



Señalizadores


1.
Contador kilométrico/millas.

2.
Pantalla.

3.
Nivel de carburante, temperatura
del líquido de refrigeración.

4.
Cuentarrevoluciones.

5.
Puesta a cero del contador
kilométrico parcial/del indicador de
mantenimiento.

6.
Reostato de luces del combinado.



Pantallas


- Limitador/regulador de velocidad.

- Kilómetros/Millas recorridas.

- Indicador de mantenimiento,
indicador de nivel de aceite motor,
kilómetros/millas total.

- Presencia de agua en el fi ltro de
gasoil.

- Precalentamiento diesel.


Pantallas
La información viene presentada a
bordo del vehículo con unos formatos
de señalización diferentes según el
equipamiento del vehículo.

26


Puesto de conducción



Consola central con pantalla


Combinado sin pantalla


- Gire hacia la derecha para
aumentar las horas (mantenga
el botón hacia la derecha para
avanzar rápidamente).

- Gire hacia la izquierda: se visualiza
24 H o 12 H.

- Gire hacia la derecha para
seleccionar 24 H o 12 H.

- Gire hacia la izquierda para
fi nalizar el ajuste de la hora.
Tras unos 30 segundos sin realizar
ninguna acción, se vuelve a la pantalla
normal.

AJUSTE DE LA HORA

Para ajustar la hora y la fecha que
aparecen en la pantalla, remítase
al capítulo 9, apartado "Ajuste de
la fecha y la hora".


Consola central sin pantalla

Para ajustar la hora del reloj,
utilice el botón de la izquierda
del combinado y realice las
manipulaciones en el orden
siguiente:


- Gire hacia la izquierda: los minutos
parpadean.

- Gire hacia la derecha para
aumentar los minutos (mantenga
el botón hacia la derecha para
avanzar rápidamente).

- Gire hacia la izquierda: las horas
parpadean. La secuencia de visualización -
hora depende del modelo
(versión). El acceso al ajuste
de la "Fecha" solo está activo
cuando la versión del modelo
propone una fecha con todas
sus letras.

27
LISTOS para SALIR
22


Puesto de conducción

Testigos

Cada vez que se arranca el motor, se encienden una serie de testigos aplicando un autotest de control. Un momento
después, se apagan. Con el motor en marcha, los testigos se convierten en una alerta si se quedan encendidos
permanentemente o si parpadean. Esta primera alerta puede ir acompañada de una señal sonora y un mensaje en la
pantalla.
No menosprecie estas advertencias.

Testigo

Está...

Indica...

Solución-Acción



STOP

encendido,
asociado a
otro testigo y
acompañado
de un mensaje
en la pantalla defectos importantes
relacionados con los
testigos "Nivel del líquido
de frenos", "Presión y
temperatura de aceite del
motor", "Temperatura del
líquido de refrigeración",
"Repartidor electrónico
de frenada", "Dirección
asistida"
Deténgase imperativamente, estacione y corte
el contacto. Lleve a revisar el vehículo a la
Red PEUGEOT.



Freno de
estacionamiento/
Nivel del líquido
de frenos/REF

encendido que el freno está accionado
o no se ha soltado bien Al soltar el freno el testigo se apaga.
encendido que el nivel de líquido es
insufi ciente Complete el nivel con líquido recomendado por
PEUGEOT.
permanece
encendido aunque
el nivel sea
correcto, asociado
al testigo de ABS
un fallo del repartidor
electrónico de frenada
Deténgase imperativamente, estacione y corte
el contacto. Lleve a revisar el vehículo a la
Red PEUGEOT.


Presión y
temperatura
del aceite del
motor
encendido
durante la
circulación que la presión es
insufi ciente o la temperatura
excesiva Estacione, corte el contacto y deje que el motor
se enfríe. Compruebe el nivel visualmente.
Capítulo 6, apartado "Niveles".
permanece
encendido
aunque el nivel
sea correcto un defecto importante Lleve a revisar el vehículo a la Red PEUGEOT.

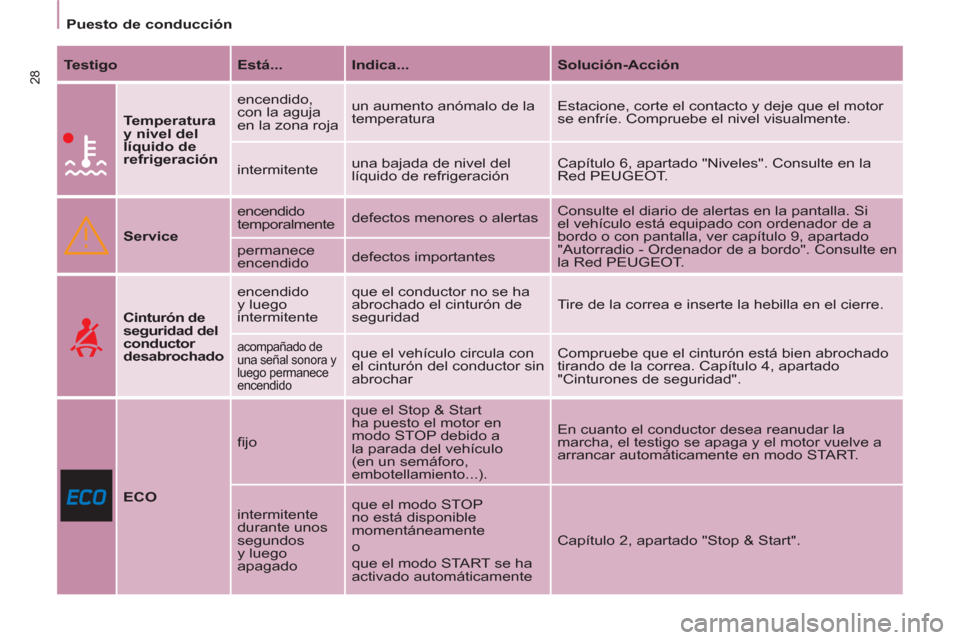

28


Puesto de conducción


Testigo

Está...

Indica...

Solución-Acción





Temperatura
y nivel del
líquido de
refrigeración
encendido,
con la aguja
en la zona roja un aumento anómalo de la
temperatura Estacione, corte el contacto y deje que el motor
se enfríe. Compruebe el nivel visualmente.
intermitente una bajada de nivel del
líquido de refrigeración Capítulo 6, apartado "Niveles". Consulte en la
Red PEUGEOT.


Service
encendido
temporalmente defectos menores o alertas Consulte el diario de alertas en la pantalla. Si
el vehículo está equipado con ordenador de a
bordo o con pantalla, ver capítulo 9, apartado
"Autorradio - Ordenador de a bordo". Consulte en
la Red PEUGEOT. permanece
encendido defectos importantes




Cinturón de
seguridad del
conductor
desabrochado
encendido
y luego
intermitente que el conductor no se ha
abrochado el cinturón de
seguridad Tire de la correa e inserte la hebilla en el cierre.

acompañado de
una señal sonora y
luego permanece
encendido que el vehículo circula con
el cinturón del conductor sin
abrochar Compruebe que el cinturón está bien abrochado
tirando de la correa. Capítulo 4, apartado
"Cinturones de seguridad".


ECO
fi jo que el Stop & Start
ha puesto el motor en
modo STOP debido a
la parada del vehículo
(en un semáforo,
embotellamiento...). En cuanto el conductor desea reanudar la
marcha, el testigo se apaga y el motor vuelve a
arrancar automáticamente en modo START.
intermitente
durante unos
segundos
y luego
apagado que el modo STOP
no está disponible
momentáneamente
o
que el modo START se ha
activado automáticamente Capítulo 2, apartado "Stop & Start".

29
LISTOS para SALIR
22


Puesto de conducción


Testigo

Está...

Indica...

Solución-Acción


Airbag
frontal/
lateral
intermitente
o permanece
encendido el fallo de un airbag Lleve enseguida el vehículo a la Red PEUGEOT
para proceder a la revisión del sistema.
Capítulo 4, apartado "Airbags".

Neutralización
del airbag
frontal del
acompañante encendido que se ha neutralizado
voluntariamente este airbag
por haber instalado una
silla infantil de espaldas al
sentido de la marcha Capítulo 4, apartado "Airbags-Niños a bordo".

Reserva de
carburante
encendido,
con la aguja
del indicador
en la zona roja la primera vez que
se enciende, quedan
aproximadamente 8 litros
de carburante, según el
estilo de conducción y la
motorización Reposte carburante para evitar quedar
inmovilizado.
El testigo vuelve a encenderse cada vez que
se pone el contacto, hasta que se reposte una
cantidad de carburante sufi ciente.
Capacidad del depósito: aproximadamente 60 litros.
Nunca circule hasta agotar la reserva, ya que
podrían dañarse los sistemas anticontaminación
y de inyección.
intermitente el corte de la alimentación
tras un choque importante Restablezca la alimentación. Capítulo 6,
apartado "Carburante".

Sistema
anticontaminación
EOBD
intermitente
o permanece
encendido un fallo del sistema Existe riesgo de deterioro del catalizador. Lleve
a revisar el vehículo a la Red PEUGEOT.

Carga de
la batería
encendido un defecto en el circuito de
carga Compruebe los terminales de la batería, etc.
Capítulo 7, apartado "Batería".
intermitente la puesta en vigilancia de
las funciones activas (modo
economía) Capítulo 7, apartado "Batería".

permanece
encendido, aun
habiendo efectuado
las comprobaciones un defecto en un circuito o
un fallo de encendido o de
inyección Lleve a revisar el vehículo a la Red PEUGEOT.

ABS

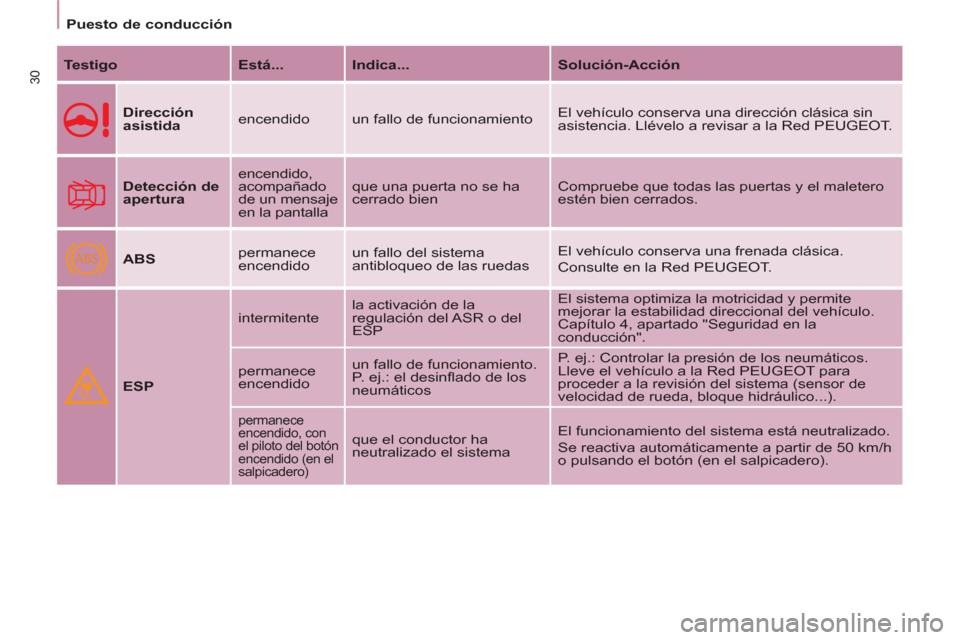

30


Puesto de conducción


Testigo

Está...

Indica...

Solución-Acción


Dirección
asistida
encendido un fallo de funcionamiento El vehículo conserva una dirección clásica sin
asistencia. Llévelo a revisar a la Red PEUGEOT.

Detección de
apertura
encendido,
acompañado
de un mensaje
en la pantalla que una puerta no se ha
cerrado bien Compruebe que todas las puertas y el maletero
estén bien cerrados.

ABS
permanece
encendido un fallo del sistema
antibloqueo de las ruedas El vehículo conserva una frenada clásica.
Consulte en la Red PEUGEOT.

ESP
intermitente la activación de la
regulación del ASR o del
ESP El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.
Capítulo 4, apartado "Seguridad en la
conducción".
permanece
encendido un fallo de funcionamiento.
P. ej.: el desinfl ado de los
neumáticos P. ej.: Controlar la presión de los neumáticos.
Lleve el vehículo a la Red PEUGEOT para
proceder a la revisión del sistema (sensor de
velocidad de rueda, bloque hidráulico...).
permanece
encendido, con
el piloto del botón
encendido (en el
salpicadero)
que el conductor ha
neutralizado el sistema El funcionamiento del sistema está neutralizado.
Se reactiva automáticamente a partir de 50 km/h
o pulsando el botón (en el salpicadero).
