AYUDA RÁPID
A
7
Remolcar su vehículo

Sin elevación (con las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.

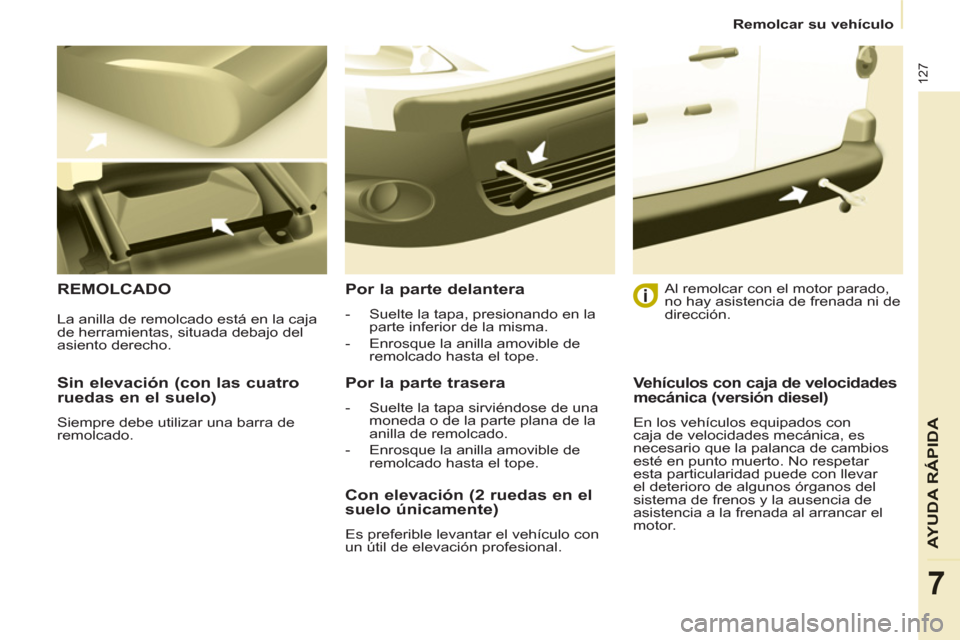

REMOLCADO
Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque la anilla amovible de
remolcado hasta el tope.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque la anilla amovible de
remolcado hasta el tope.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (2 ruedas en el
suelo únicamente)
Es preferible levantar el vehículo con
un útil de elevación profesional. La anilla de remolcado está en la caja
de herramientas, situada debajo del
asiento derecho.
Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede con llevar
el deterioro de algunos órganos del
sistema de frenos y la ausencia de
asistencia a la frenada al arrancar el
motor.

128

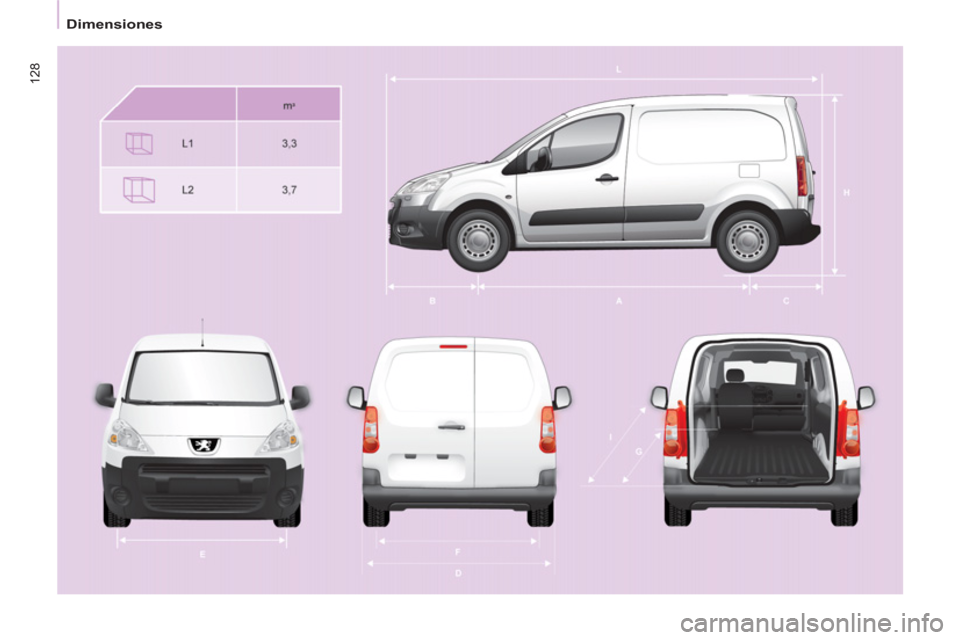

Dimensiones

129
CARACTERÍSTICAS TÉCNICA
S
8

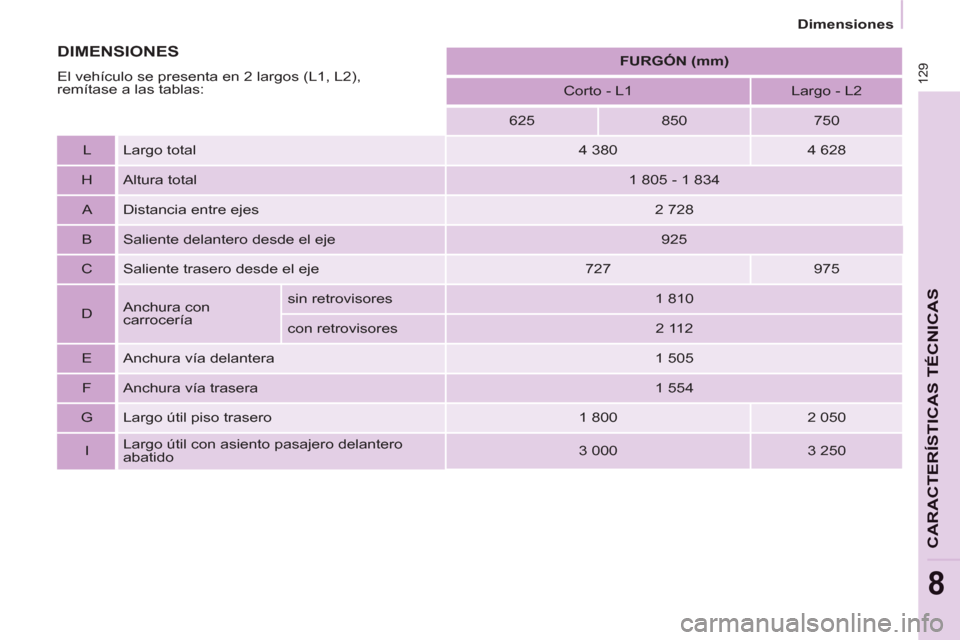

FURGÓN (mm)



Corto - L1
Largo - L2

625
850
750

L Largo total
4 380
4 628

H Altura total
1 805 - 1 834

A Distancia entre ejes
2 728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
727
975

D Anchura con
carrocería sin retrovisores
1 810
con retrovisores
2 112

E Anchura vía delantera
1 505

F Anchura vía trasera
1 554

G Largo útil piso trasero
1 800
2 050

I Largo útil con asiento pasajero delantero
abatido
3 000
3 250 DIMENSIONES DIMENSIONES

El vehículo se presenta en 2 largos (L1, L2),
remítase a las tablas: Dimensiones

130

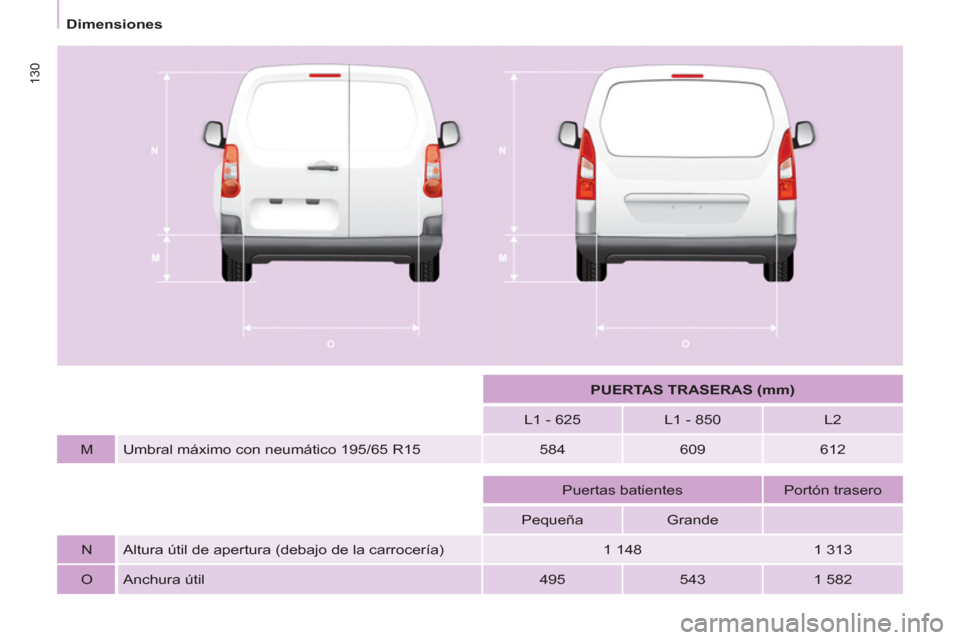

PUERTAS TRASERAS (mm)



L1 - 625
L1 - 850
L2

M Umbral máximo con neumático 195/65 R15
584
609
612









Puertas batientes
Portón trasero

Pequeña
Grande






N Altura útil de apertura (debajo de la carrocería)
1 148
1 313

O Anchura útil
495
543
1 582 Dimensiones

131
CARACTERÍSTICAS TÉCNICA
S
8

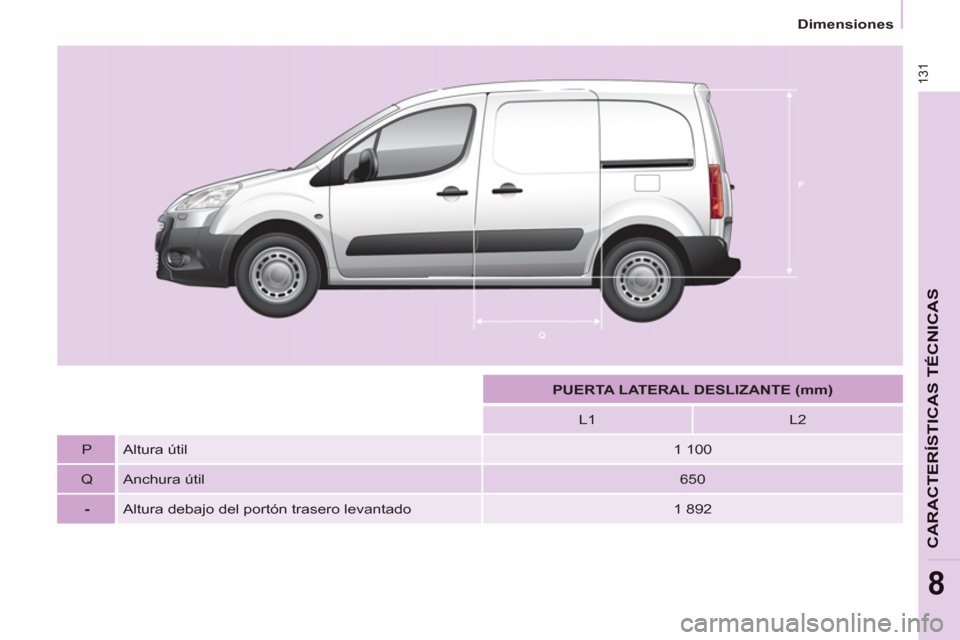

PUERTA LATERAL DESLIZANTE (mm)



L1
L2

P
Altura útil
1 100

Q
Anchura útil
650

-

Altura debajo del portón trasero levantado
1 892 Dimensiones

132

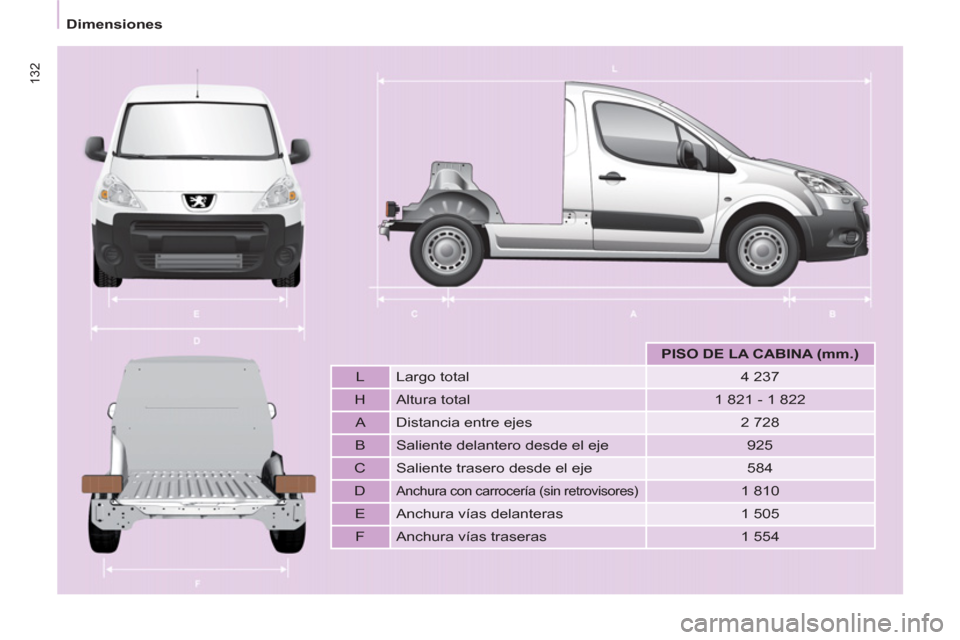

PISO DE LA CABINA (mm.)



L Largo total
4 237

H Altura total
1 821 - 1 822

A Distancia entre ejes
2 728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
584

D
Anchura con carrocería (sin retrovisores)

1 810

E Anchura vías delanteras
1 505

F Anchura vías traseras
1 554 Dimensiones

133
CARACTERÍSTICAS TÉCNICA
S
8
Masas
MASAS Y CARGAS REMOLCABLES (KG)


Información general

Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1 000 metros; la carga remolcable
mencionada reducirse en un 10% por
cada 1 000 metros suplementarios.
Arrastrando un remolque, está
prohibido rebasar la velocidad de
80 km/h (respete la legislación vigente
en su país).
La masa de un remolque con frenos
con compensación de carga puede
aumentarse, siempre que se reduzca
en la misma medida la masa del
vehículo tractor para no sobrepasar
la MMA del conjunto. Atención, el
remolcado con un vehículo tractor
poco cargado puede reducir la
adherencia a la vía. Una temperatura exterior elevada
puede conllevar una reducción de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha
(MOM) es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%. Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la Red
PEUGEOT.

134


Elementos de identificación


ELEMENTOS DE IDENTIFICACIÓN


A. Placa fabricante.
C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el soporte motor, lado
derecho.
1 - VF Número en la serie del tipo.
2 - Peso en carga (MTAC).
3 - Peso total rodante (MTRA).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero. Está grabado en el paso de rueda
delantero derecho. El adhesivo C
pegado en la puerta
delantera, indica:


- las dimensiones de las llantas y de
los neumáticos,

- la marca de los neumáticos
homologados por el fabricante,

- las presiones de infl ado, (el control
de la presión de infl ado de los
neumáticos se debe realizar en frío
y al menos una vez al mes),

- la referencia del color de la pintura.
