2011 Peugeot Expert VU Instrukcja Obsługi (in Polish)

12
7


Wymiana bezpiecznika

SZYBKA POMOC
7

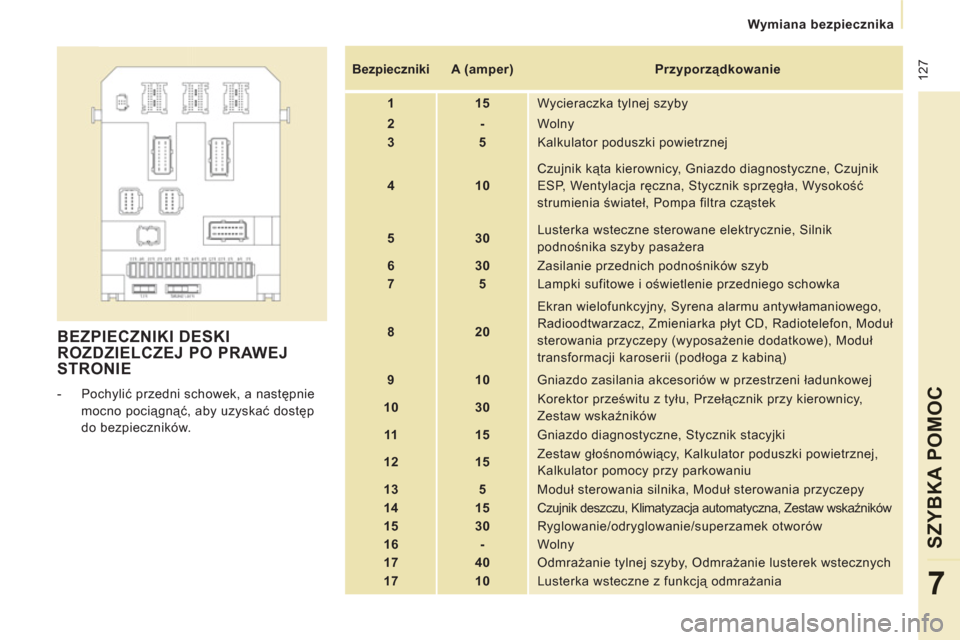

BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylić przedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszki powietrznej


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESP, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik
podnośnika szyby pasażera


6


30
Zasilanie przednich podnośników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe), Moduł
transformacji karoserii (podłoga z kabiną)


9


10
Gniazdo zasilania akcesoriów w przestrzeni ładunkowej


10


30
Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw głośnomówiący, Kalkulator poduszki powietrznej,
Kalkulator pomocy przy parkowaniu


13


5
Moduł
sterowania silnika, Moduł sterowania przyczepy


14


15
Czujnik deszczu, Klimatyzacja automatyczna, Zestaw wskaźników


15


30
Ryglowanie/odryglowanie/superzamek otworów


16


-
Wolny


17


40
Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych


17


10 Lusterka wsteczne z funkcją odmrażania

128
Wymiana bezpiecznika

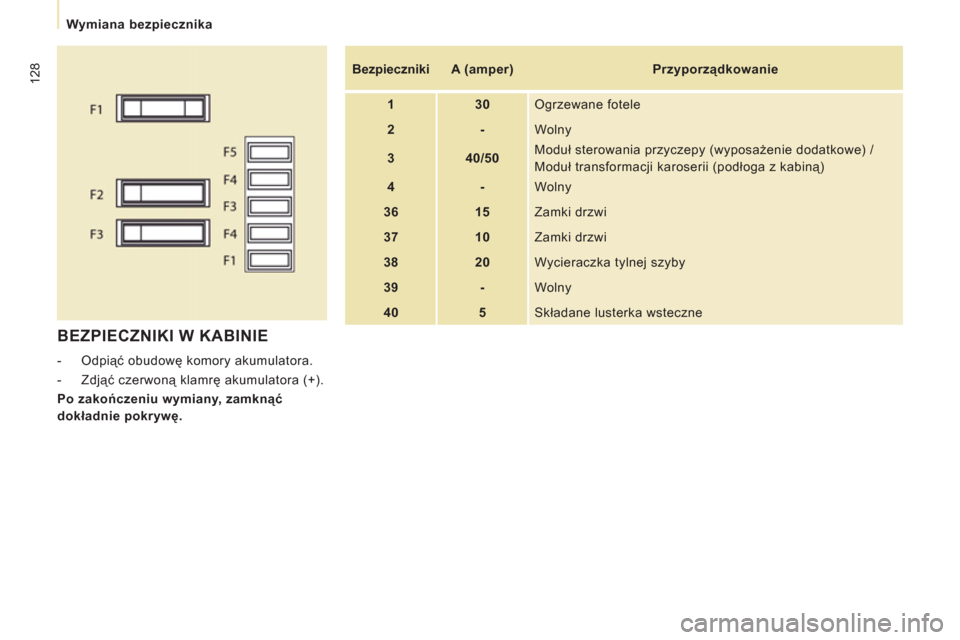

BEZPIECZNIKI W KABINIE



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany, zamknąć
dokładnie pokrywę.

Bezpieczniki



A (amper)

Przyporządkowanie


1


30
Ogrzewane fotele


2


-
Wolny


3


40/50
Moduł sterowania przyczepy (wyposażenie dodatkowe) /
Moduł transformacji karoserii (podłoga z kabiną)


4


-
Wolny


36


15
Zamki drzwi


37


10
Zamki drzwi


38


20
Wycieraczka tylnej szyby


39


-
Wolny


40


5
Składane lusterka wsteczne

12
9


Wymiana bezpiecznika

SZYBKA POMOC
7

BEZPIECZNIKI W KOMORZE
SILNIKA


- Po otworzeniu pokrywy silnika,
przesunąć wspornik płynu spryskiwacza
szyby, aby ułatwić dostęp.

- Odpiąć i pochylić skrzynkę, w celu
uzyskania dostępu do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


20
Kalkulator silnika, Mechanizm doprowadzania paliwa i
powietrza, Zespół motowentylatora


2


15
Sygnał dźwiękowy


3


10
Pompa spryskiwacza przedniej i tylnej szyby


4


20
Pompa spryskiwacza reflektorów


5


15
Mechanizm doprowadzania paliwa


6


10


Układ kierowniczy ze wspomaganiem, Stycznik pedału hamulca drugorzędnego



7


10
System hamowania (ABS/ESP)


8


20
Sterowanie rozrusznikiem


9


10
Stycznik pedału hamulca głównego


10


30
Mechanizmy doprowadzania paliwa i powietrza, System
doczyszczania spalin


11


40
Wentylacja z przodu


12


30
Wycieraczka przedniej szyby


13


40 BSI


14


30
Wolny

130
Wymiana bezpiecznika

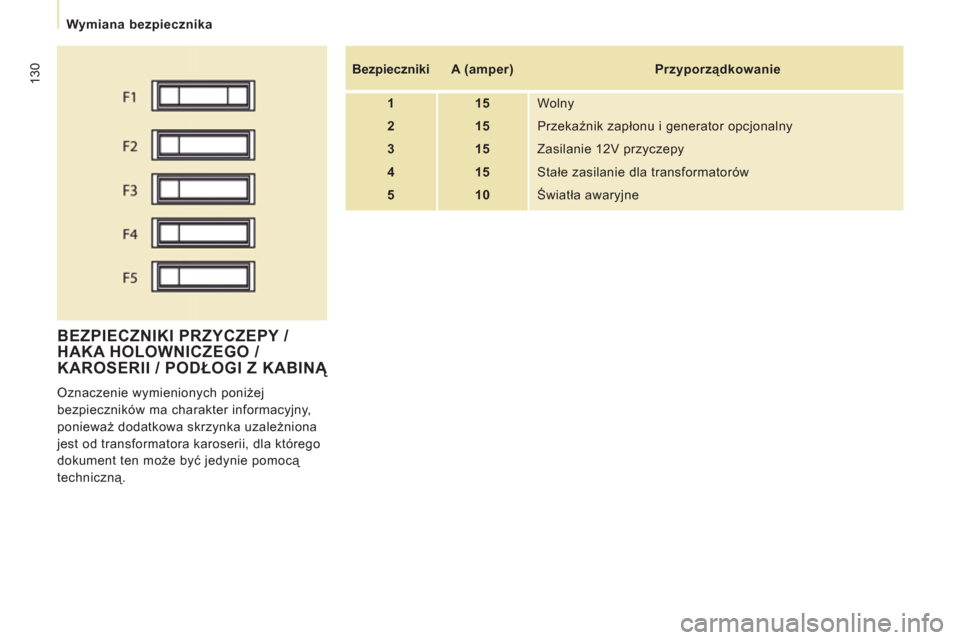

BEZPIECZNIKI PRZYCZEPY /
HAKA HOLOWNICZEGO /
KAROSERII / PODŁOGI Z KABINĄ

Oznaczenie wymienionych poniżej
bezpieczników ma charakter informacyjny,
ponieważ dodatkowa skrzynka uzależniona
jest od transformatora karoserii, dla którego
dokument ten może być jedynie pomocą
techniczną.

Bezpieczniki



A (amper)

Przyporządkowanie


1


15
Wolny


2


15
Przekaźnik zapłonu i generator opcjonalny


3


15
Zasilanie 12V przyczepy


4


15
Stałe zasilanie dla transformatorów


5


10
Światła awaryjne

131


Wymiana pióra wycieraczki szyby

SZYBKA POMOC
7


Włączenie serwisowego położenia
piór wycieraczek przednich


- Po upływie mniej niż jednej minuty od
wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna).
Wymiana pióra wycieraczki przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby


- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.




WYMIANA PIÓRA WYCIERACZKI SZYBY

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

132

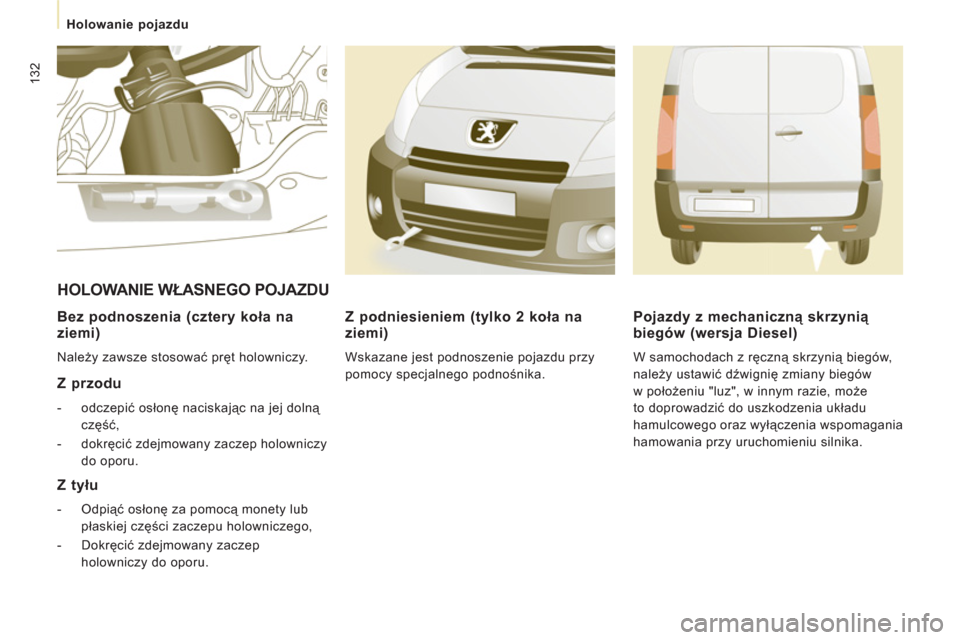

Holowanie pojazdu



Bez podnoszenia (cztery koła na
ziemi)
Należy zawsze stosować pręt holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU


Z podniesieniem (tylko 2 koła na
ziemi)
Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.


Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z ręczną skrzynią biegów,
należy ustawić dźwignię zmiany biegów
w położeniu "luz", w innym razie, może
to doprowadzić do uszkodzenia układu
hamulcowego oraz wyłączenia wspomagania
hamowania przy uruchomieniu silnika.

133


Holowanie pojazdu

SZYBKA POMOC
7

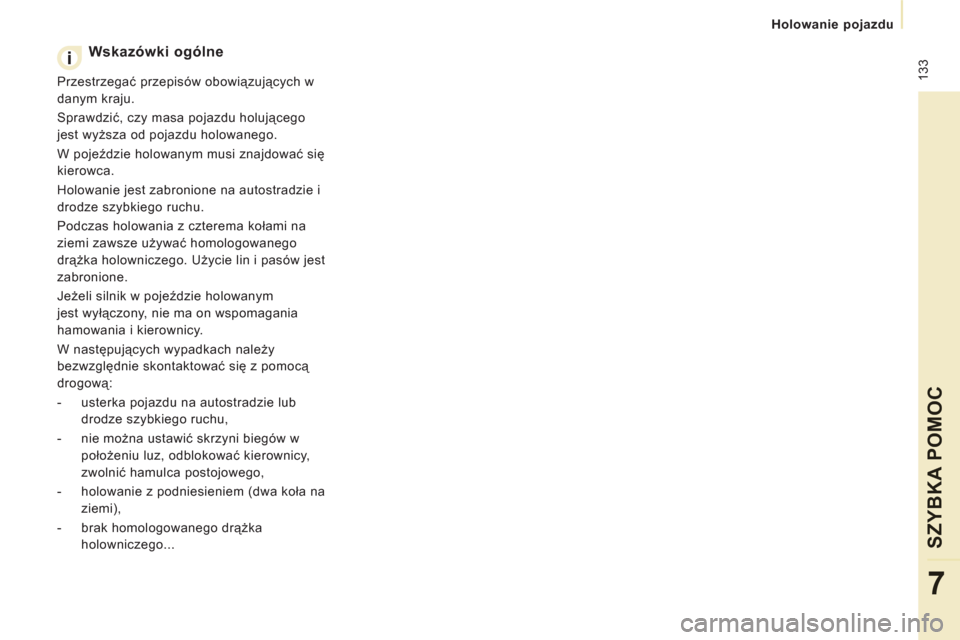

Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca.
Holowanie jest zabronione na autostradzie i
drodze szybkiego ruchu.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- usterka pojazdu na autostradzie lub
drodze szybkiego ruchu,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,

- holowanie z podniesieniem (dwa koła na
ziemi),

- brak homologowanego drążka
holowniczego...

134
