2011 Peugeot Expert VU Instrukcja Obsługi (in Polish)

79


Lusterka wsteczne i szyby
ERGONOMIA I KOMFOR
T
3

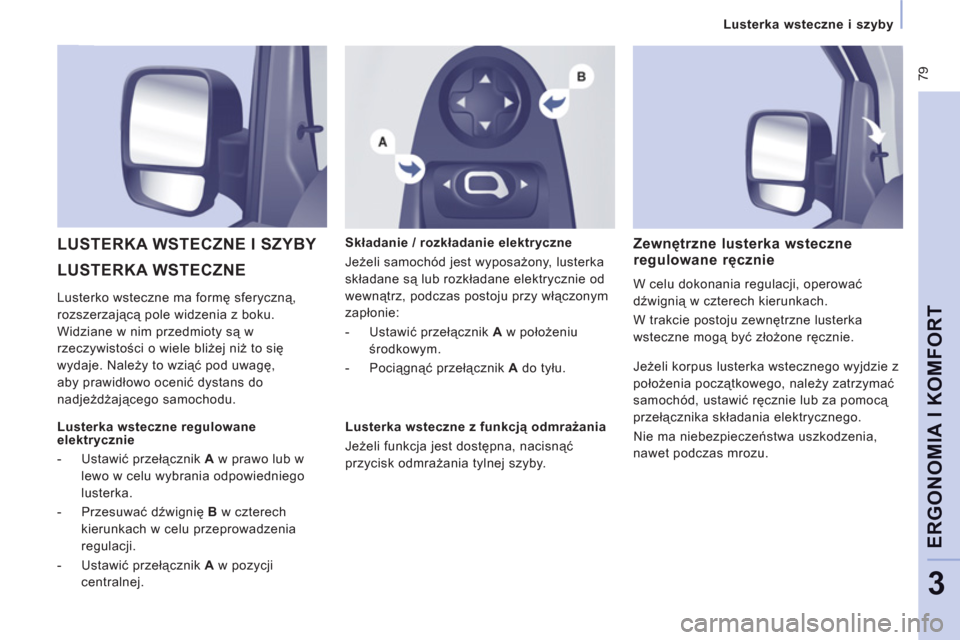

LUSTERKA WSTECZNE LUSTERKA WSTECZNE I SZYBY
Składanie / rozkładanie elektryczne
Jeżeli samochód
jest wyposażony, lusterka
składane są lub rozkładane elektrycznie od
wewnątrz, podczas postoju przy włączonym
zapłonie:
- Ustawi
ć przełącznik A
w położeniu
środkowym.
- Pociągnąć przełącznik
A
do tyłu.


Zewnętrzne lusterka wsteczne regulowane ręcznie

W celu dokonania regulacji, operować
dźwignią w czterech kierunkach.

W trakcie postoju zewnętrzne lusterka
wsteczne mogą by
ć złożone ręcznie.
Lusterko wsteczne ma
formę sferyczną,
rozszerzającą pole widzenia z boku.
Widziane w nim przedmioty są w
rzeczywistości o wiele bliżej niż to się
wydaje. Należy to wzią
ć pod uwagę,
ab
y prawidłowo ocenić dystans do
nadjeżdżającego samochodu.
Lusterka wsteczne z funkcją odmrażania
Jeżeli funkcja jest dostępna, nacisnąć
prz
ycisk odmrażania tylnej szyby.

Jeżeli korpus lusterka wstecznego wyjdzie z
położenia początkowego, należy zatrzymać
samoch

80
Lusterka wsteczne i szyby

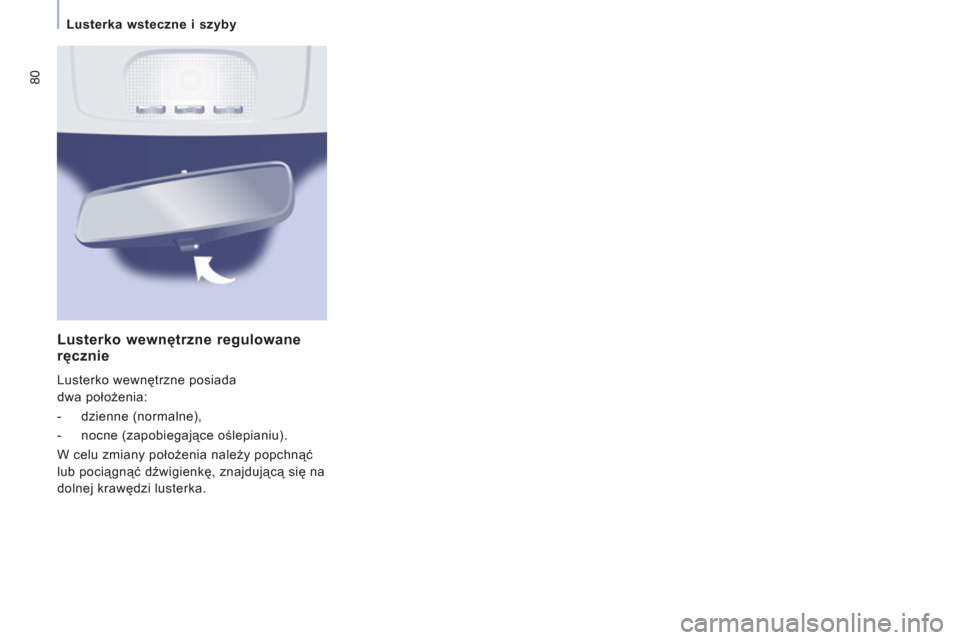

Lusterko wewnętrzne regulowane ręcznie

Lusterko wewnętrzne posiada
dwa położenia:


- dzienne (normalne),

- nocne (zapobiegające oślepianiu).
W celu zmiany położenia należy popchnąć
lub pociągnąć dźwigienkę, znajdującą się na
dolnej krawędzi lusterka.

81


Lusterka wsteczne i szyby
ERGONOMIA I KOMFOR
T
3

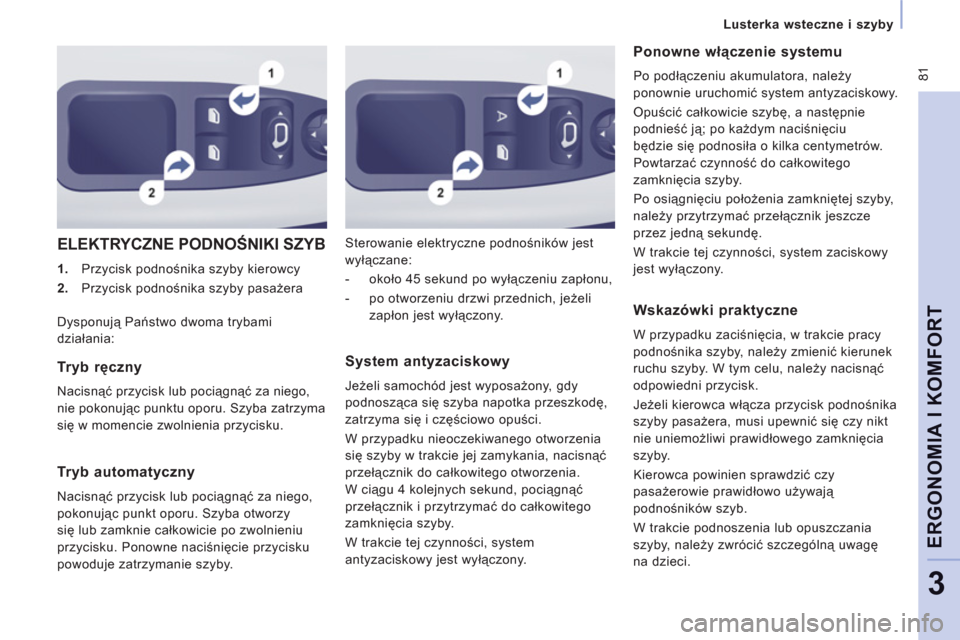

ELEKTRYCZNE PODNOŚNIKI SZYB
1.Przycisk podnośnika szyby kierowcy
2.Przycisk podnośnika szyby pasażera
Sterowanie elektryczne podnośników jest
wyłączane:
- około 45 sekund po wyłączeniu zapłonu,
- po otworzen
iu drzwi przednich, jeżeli
zapłon jest wyłączony.


Ponowne włączenie systemu

Po podłączeniu akumulatora, należy
ponownie uruchomić system antyzaciskowy.

Opuścić całkowicie szybę, a następnie
podnieść ją; po każdym naciśnięciu
będzie się podnosiła o kilka centymetrów.
Powtarza
ć czynność do całkowitego
zam
knięcia szyby.
Po osiągnięciu położenia zamkniętej szyby,
należy przytrzymać przełącznik jeszcze
przez jedną sekundę.
W trakcie te
j czynności, system zaciskowy
jest wyłączony.


Tryb ręczny

Nacisnąć przycisk lub pociągnąć za niego,
nie pokonując punktu oporu. Szyba zatrzyma
się w momencie zwolnienia przycisku.


Tryb automatyczny

Nacisnąć przycisk lub pociągnąć za niego,
pokonując punkt oporu. Szyba otworzy
się lub zamknie całkowicie po zwolnieniu
przycisku. Ponowne naciśnięcie przycisku
powoduje zatrzymanie szyby.
System antyzaciskowy
Jeżeli samochód jest wyposażony, gdy
podnosząca się szyba napotka przeszkodę,
zatrzyma się i częściowo opuści.
W przypadku nieoczekiwanego otworzenia
się szyby w trakcie jej zamykania, nacisnąć
przełącznik do całkowitego otworzenia.
W ciągu 4 kolejnych sekund, pociągnąć
przełącznik i przytrzymać do całkowitego
zamknięcia szyby.
W trakcie tej czynności, system
antyzaciskowy jest wyłączony.


Wskazówki praktyczne

W przypadku zaciśnięcia, w trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W tym celu, należy nacisnąć
odpowiedni prz
ycisk.
Jeżeli kierowca włącza przycisk podno
śnika
szyby pasażera, musi upewnić się czy nikt
nie uniemożliwi prawidłowego zamknięcia
szyby.
Kierowca powinien sprawdzić cz
y
pasażerowie prawidłowo używają
podnośników szyb.

W trakcie podnoszenia lub opuszczania
szyby, należy zwrócić szczególną uwagę
na dzieci. Dysponują Państwo dwoma trybami
działania:

82
Bezpieczeństwo w trakcie jazdy

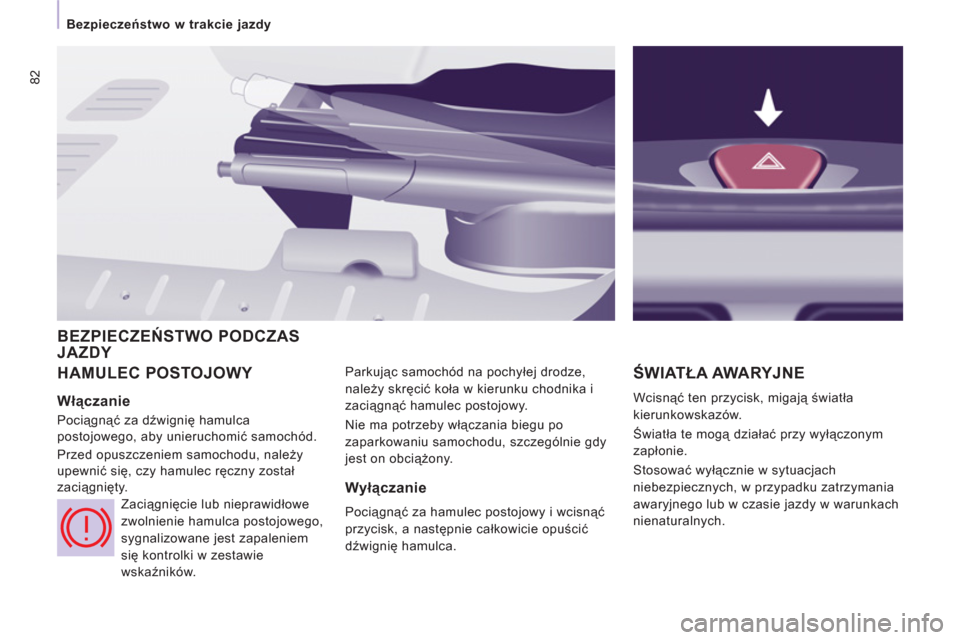

HAMULEC POSTOJOWY
Parkując samochód na pochyłej drodze,
należy skręcić koła w kierunku chodnika i
zaciągnąć hamulec postojowy.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu, szczególnie gdy
jest on obciążony.
ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światła
ki
erunkowskazów.
Światła te mogą działać przy wyłączonym
za
płonie.

Stosować wyłącznie w sytuacjach
niebezpiecznych, w przypadku zatrzymania
awar
yjnego lub w czasie jazdy w warunkach
nienaturalnych.
BEZPIECZEŃSTWO PODCZAS JAZDY


Włączanie

Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu, należy
upewnić się, czy hamulec ręczny został
zaciągnięty.
Zaciągnięcie lub nieprawidłowe
zwolnienie hamulca postojowego,
sygnalizowane jest zapaleniem
się kontrolki w zestawie
w
skaźnik

83


Pomoc przy parkowaniu

BEZPIECZEŃSTWO
4


Włączenie biegu wstecznego

Sygnał dźwiękowy potwierdza włączenie systemu
poprzez włączenie biegu wstecznego.
Informacja o zbliżaniu się do przeszkody
przekazywana jest za pomocą sygnału
dźwiękowego, którego częstotliwość zwiększa się
w miarę zbliżania do przeszkody. W momencie,
gdy odległość "tył pojazdu / przeszkoda" jest
mniejsza niż około trzydzieści centymetrów,
sygnał przerywany przechodzi w sygnał ciągły.


Zatrzymanie pomocy

Ustawić dźwignię zmiany biegów w położeniu luz.

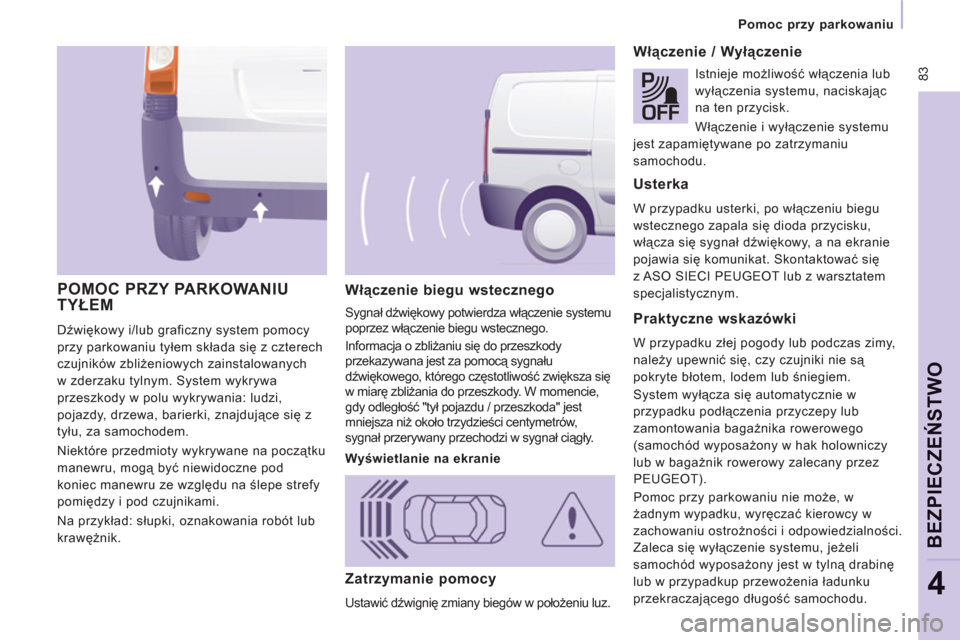

POMOC PRZY PARKOWANIUTYŁEM

Dźwiękowy i/lub graficzny system pomocy
przy parkowaniu tyłem składa się z czterech
czujników zbliżeniowych zainstalowanych
w zderzaku tylnym. System wykrywa
przeszkody w polu wykrywania: ludzi,
pojazdy, drzewa, barierki, znajdujące się z
tyłu, za samochodem.
Niektóre przedmioty wykrywane na początku
manewru, mogą być niewidoczne pod
koniec manewru ze względu na ślepe strefy
pomiędzy i pod czujnikami.
Na przykład: słupki, oznakowania robót lub
krawężnik.


Włączenie / Wyłączenie

Istnieje możliwość włączenia lub
wyłączenia systemu, naciskając
na ten przycisk.
Włączenie i wyłączenie systemu
jest zapamiętywane po zatrzymaniu
samochodu.


Usterka

W przypadku usterki, po włączeniu biegu
wstecznego zapala się dioda przycisku,
włącza się sygnał dźwiękowy, a na ekranie
pojawia się komunikat. Skontaktować się
z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.


Praktyczne wskazówki

W przypadku złej pogody lub podczas zimy,
należy upewnić się, czy czujniki nie są
pokryte błotem, lodem lub śniegiem.
System wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak holowniczy
lub w bagażnik rowerowy zalecany przez
PEUGEOT).
Pomoc przy parkowaniu nie może, w
żadnym wypadku, wyręczać kierowcy w
zachowaniu ostrożności i odpowiedzialności.
Wyświetlanie na ekranie


Zaleca się wyłączenie systemu, jeżeli
samochód wyposażony jest w tylną drabinę
lub w przypadkup przewożenia ładunku
przekraczającego długość samochodu.

ABS
ABS
Bezpieczeństwo w trakcie jazdy

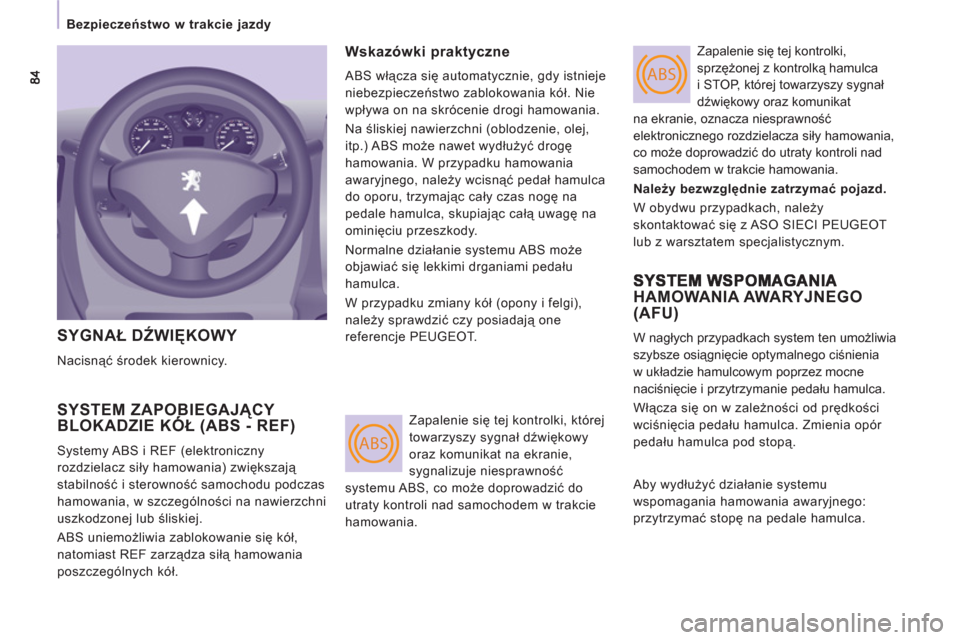

SYGNAŁ DŹWIĘKOWY

Nacisnąć środek kierownicy.

SYSTEM ZAPOBIEGAJĄCY BLOKADZIE KÓŁ (ABS - REF)Ą

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania) zwiększają
stabilność i sterowność samochodu podczas
hamowania, w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się kół,
natomiast REF zarządza siłą hamowania
poszczególnych kół.


Wskazówki praktyczne

ABS włącza się automatycznie, gdy istnieje
niebezpieczeństwo zablokowania kół. Nie
wpływa on na skrócenie drogi hamowania.
Na śliskiej nawierzchni (oblodzenie, olej,
itp.) ABS może nawet wydłużyć drogę
hamowania. W przypadku hamowania
awaryjnego, należy wcisnąć pedał hamulca
do oporu, trzymając cały czas nogę na
pedale hamulca, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS może
objawiać się lekkimi drganiami pedału
hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić czy posiadają one
referencje PEUGEOT. Zapalenie się tej kontrolki,
sprzężonej z kontrolką hamulca
i STOP, której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, oznacza niesprawność
elektronicznego rozdzielacza siły hamowania,
co może doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.

Należy bezwzględnie zatrzymać pojazd.
W obydwu przypadkach, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
HAMOWANIA AWARYJNEGO(AFU)

W nagłych przypadkach system ten umożliwia
szybsze osiągnięcie optymalnego ciśnienia
w układzie hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału hamulca.
Włącza się on w zależności od prędkości
wciśnięcia pedału hamulca. Zmienia opór
pedału hamulca pod stopą. Zapalenie się tej kontrolki, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
sygnalizuje niesprawność
systemu ABS, co może doprowadzić do
utraty kontroli nad samochodem w trakcie
hamowania. Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.

ESP
85
Bezpieczeństwo w trakcie jazdy


BEZPIECZEŃSTWO
4

SYSTEM ANTYPOŚLIZGOWY (ASR) I DYNAMICZNA KONTROLA STABILNOŚCI (ESP)()

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.
ASR, jest to układ zapewniający optymalne
działanie napędu, zapobiegający utracie
kontroli podczas przyspieszania.
Układ ten optymalizuje działanie układu
napędowego, co umożliwia uniknięcie
poślizgu kół, poprzez odpowiednie
przyhamowanie kół napędowych i
sterowanie silnika. Umożliwia również
polepszenie stabilności kierunkowej
samochodu podczas przyspieszania. przez kierowcę, układ ESP całkowicie
automatycznie przyhamowuje jedno lub kilka
z kół i steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.


Wyłączenie systemów ASR/ESP

W szczególnych warunkach (uruchamianie
pojazdu unieruchomionego w błocie, w
śniegu, na śliskim podłożu) może okazać
się pomocnym wyłączenie systemów ASR i
ESP, aby umożliwić kołom poślizg i złapanie
przyczepności.


- Wcisnąć przycisk znajdujący się na
konsoli środkowej.

- Kontrolka zapala się: systemy ASR i
ESP nie działają.
Kontrola działania


Praktyczne wskazówki

Systemy ASR/ESP oferują dodatkowe
bezpieczeństwo przy normalnym sposobie
prowadzenia i nie powinny skłaniać kierowcy
do wykonywania ryzykownych manewrów
lub jazdy ze zbyt dużą prędkością.
Działanie tych systemów jest uzależnione
od przestrzegania warunków, postawionych
przez Producenta, dotyczących kół (opony
i felgi), elementów układu hamulcowego,
elementów elektroniki, jak też procedur
montażu i sposobów napraw.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym. Jeśli chodzi o ESP, to należy utrzymywać
kierunek jazdy i nie należy próbować
kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego toru
jazdy samochodu od toru jazdy żądanego


Działanie systemów ASR i ESP

Dioda miga w przypadku
uruchomienia systemów
ASR lub ESP.

Ponowne włączenie systemów:


- automatycznie po przekroczeniu
prędkości 50 km/h,

- ręcznie po ponownym naciśnięciu
przycisku.

W przypadku pojawienia się
usterki w działaniu systemów,
kontrolka zapala się, przy
równoczesnym pojawieniu
się sygnału dźwiękowego i
komunikatu na ekranie.
Należy skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjalistycznym,
w celu sprawdzenia systemu.
Kontrolka może zapalić się również w
przypadku niskiego ciśnienia w ogumieniu.
Sprawdzić ciśnienie w każdej oponie.

86

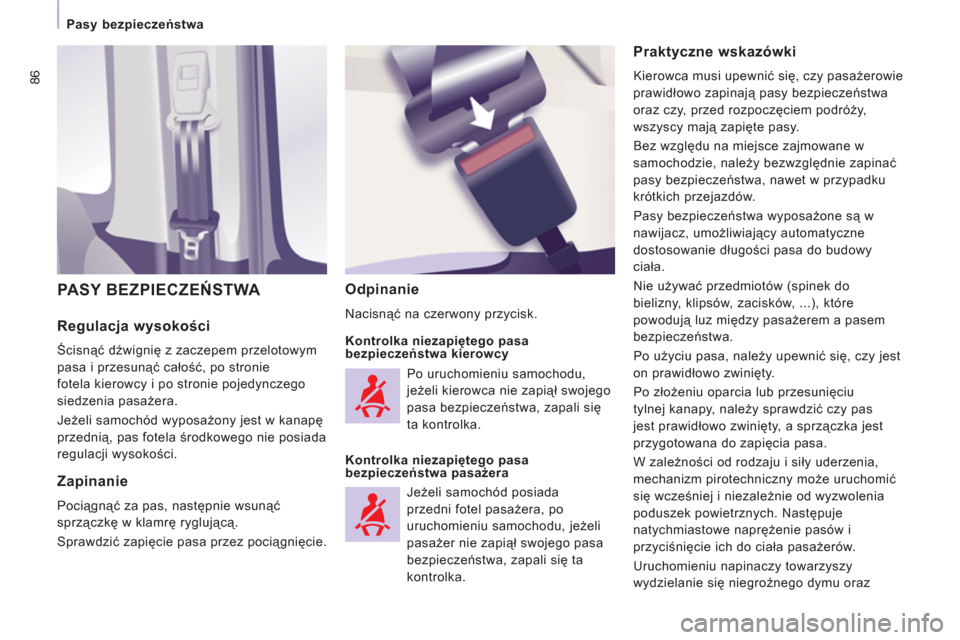

Pasy bezpieczeństwa


Regulacja wysokości

Ścisnąć dźwignię z zaczepem przelotowym
pasa i przesunąć całość, po stronie
fotela kierowcy i po stronie pojedynczego
siedzenia pasażera.
Jeżeli samoch
ód wyposażony jest w kanapę
przednią, pas fotela środkowego nie posiada
regulacji wysokości.
Odpinanie
Nacisnąć na czerwony przycisk.

PASY BEZPIECZEŃSTWA


Praktyczne wskazówki

Kierowca musi upewnić się, czy pasażerowie
prawidłowo zapinają pasy bezpieczeństwa
oraz czy, przed rozpoczęciem podróży,
wszyscy mają zapięte pasy.
Bez względu na miejsce zajmowane w
samochodzie, należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Pasy bezpieczeństwa wyposażone są w
nawijacz, umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała.
Nie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a pasem
bezpieczeństwa.
Po użyciu pasa, należy upewnić się, czy jest
on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy, należ
y sprawdzić czy pas
jest prawidłowo zwinięty, a sprzączka jest
przygotowana do zapięcia pasa.
W zależności od rodzaju i siły uderzenia,
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażerów.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz


Zapinanie

Pociągnąć za pas, następnie wsunąć
sprzączkę w klamrę ryglującą.

Sprawdzić zapięcie pasa przez pociągnięcie.
Kontrolka niezapiętego pasa
bezpieczeństwa kierowcy
Kontrolka niezapiętego pasa
bezpieczeństwa pasażera
Po uruchomieniu samochodu,
jeżeli kierowca nie zapiął swojego
pasa bezpieczeństwa, zapali się
t
a kontrolka.
Jeżeli samoch
ód posiada
przedni fotel pasażera, po
uruc
homieniu samochodu, jeżeli
pasażer nie zapiął swojego pasa
bezpieczeństwa, zapali się ta
kontrolka.
