2011 Peugeot Expert VU Instrukcja Obsługi (in Polish)

11
9


Wymiana koła

SZYBKA POMOC
7


- Opuścić całkowicie samochód, złożyć i
wyciągnąć podnośnik.

- Dokręcić śruby za pomocą klucza do
odkręcania kół i zablokować je, nie na
siłę.

- Przebite koło schować do kosza.
- Założyć kosz na haczyk, a następnie
podnieść kosz dokręcając śrubę
kluczem. Sprawdzić czy koło i kosz
dolegają do podłogi samochodu.

- Pamiętać o zamknięciu klapki na
stopniu.

- Schować kołpak w samochodzie.
Nigdy nie nale
ży wchodzić pod
samochód oparty jedynie na
podnośniku.
Nigdy nie używać wkrętarki zamiast klucza
do odkręcania kół.

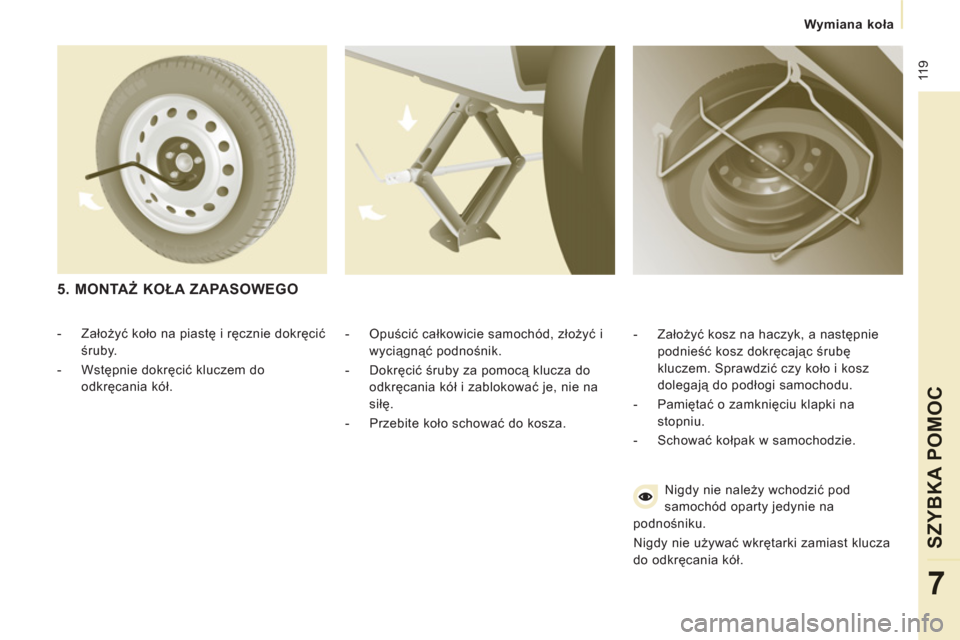

5. MONTAŻ KOŁA ZAPASOWEGO



- Założyć koło na piastę i ręcznie dokręcić
śruby.

- Wstępnie dokręcić kluczem do
odkręcania kół.

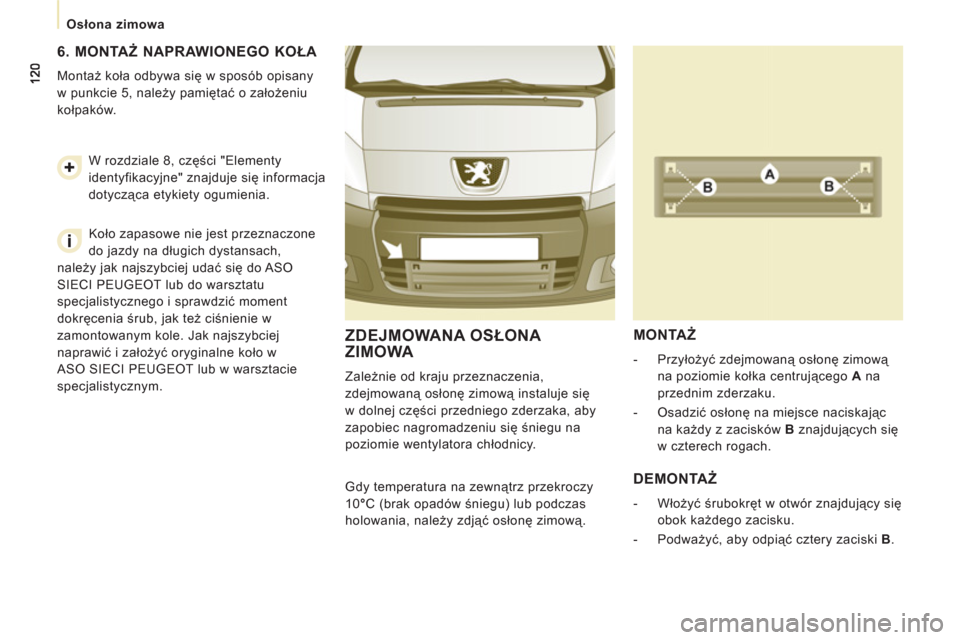

Osłona zimowa

ZDEJMOWANA OSŁONA
ZIMOWA
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka, aby
zapobiec nagromadzeniu się śniegu na
poziomie wentylatora chłodnicy.


MONTAŻ



- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce naciskając
na każdy z zacisków B
znajdujących się
w czterech rogach.

Gdy temperatura na zewnątrz przekroczy
10 °
C (brak opadów śniegu) lub podczas
holowania,
należy zdjąć osłonę zimową.


DEMONTAŻ



- Włożyć śrubokręt w otwór znajdujący się
obok każdego zacisku.

- Podważyć, aby odpiąć cztery zaciski B
.



6. MONTAŻ NAPRAWIONEGO KOŁA

Montaż koła odbywa się w sposób opisany
w punkcie 5, należy pamiętać o założeniu
kołpaków.
W rozdziale 8, części "Elementy
identyfikacyjne" znajduje się informacja
dotycząca etykiety ogumienia.
Koło zapasowe nie jest przeznaczone
do jazdy na długich dystansach,
należy jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

12
1


Wymiana żarówki

SZYBKA POMOC
7

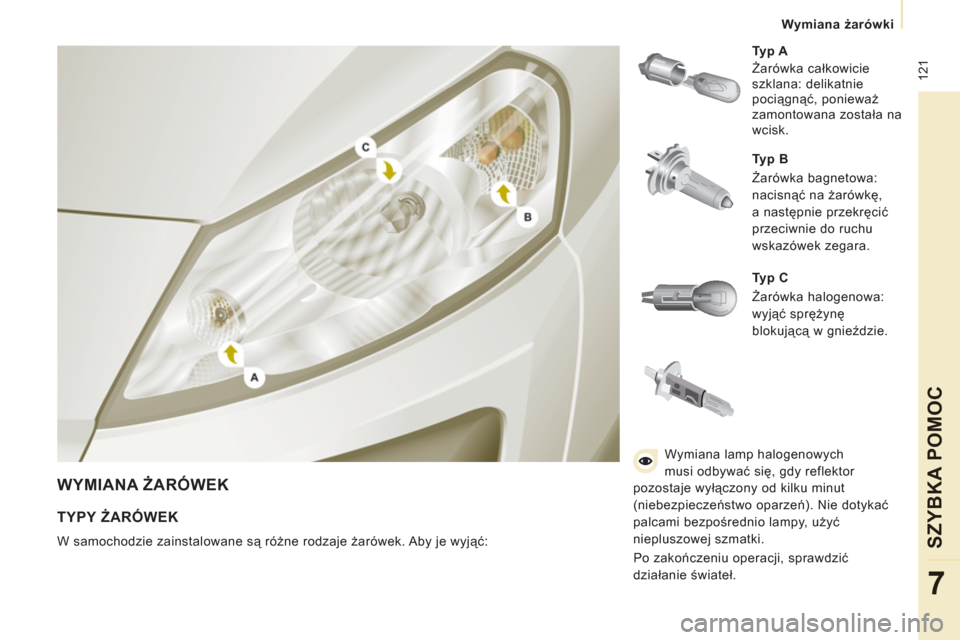

WYMIANA ŻARÓWEK


Typ A
Żarówka całkowicie
szklana: delikatnie
pociągnąć, ponieważ
zamontowana została na
wcisk.

Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę,
a następnie przekręcić
przeciwnie do ruchu
wskazówek zegara.

Typ C
Żarówka halogenowa:
wyjąć sprężynę
blokującą w gnieździe.


TYPY ŻARÓWEK

W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć: Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
pozostaje wyłączony od kilku minut
(niebezpieczeństwo oparzeń). Nie dotykać
palcami bezpośrednio lampy, użyć
niepluszowej szmatki.
Po zakończeniu operacji, sprawdzić
działanie świateł.

122
Wymiana żarówki


3.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)


- Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wyjąć żarówkę, delikatnie ję
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.

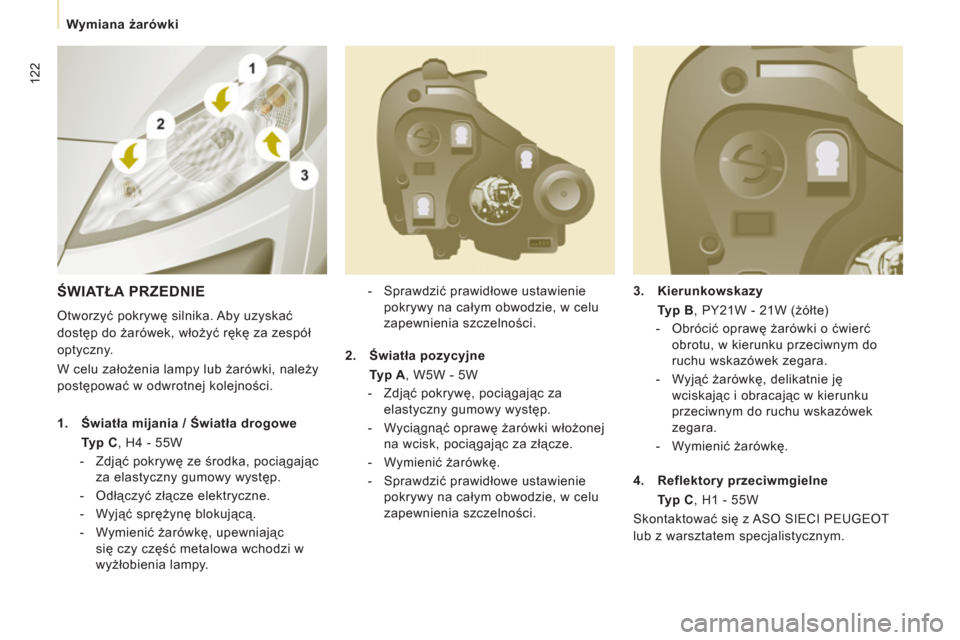

ŚWIATŁA PRZEDNIE

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki, należy
postępować w odwrotnej kolejności.


1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W


- Zdjąć pokrywę ze środka, pociągając
za elastyczny gumowy występ.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą.

- Wymieni
ć żarówkę, upewniając
się czy część metalowa wchodzi w
wyżłobienia lampy.
2.
Światła pozycyjne
Typ A
, W5W - 5W


- Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki włożonej
na wcisk, pociągając za złącze.

- Wymienić żarówkę.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
4.
Reflektory przeciwmgielne
Typ C
, H1 - 55W
Skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.

12
3


Wymiana żarówki

SZYBKA POMOC
7

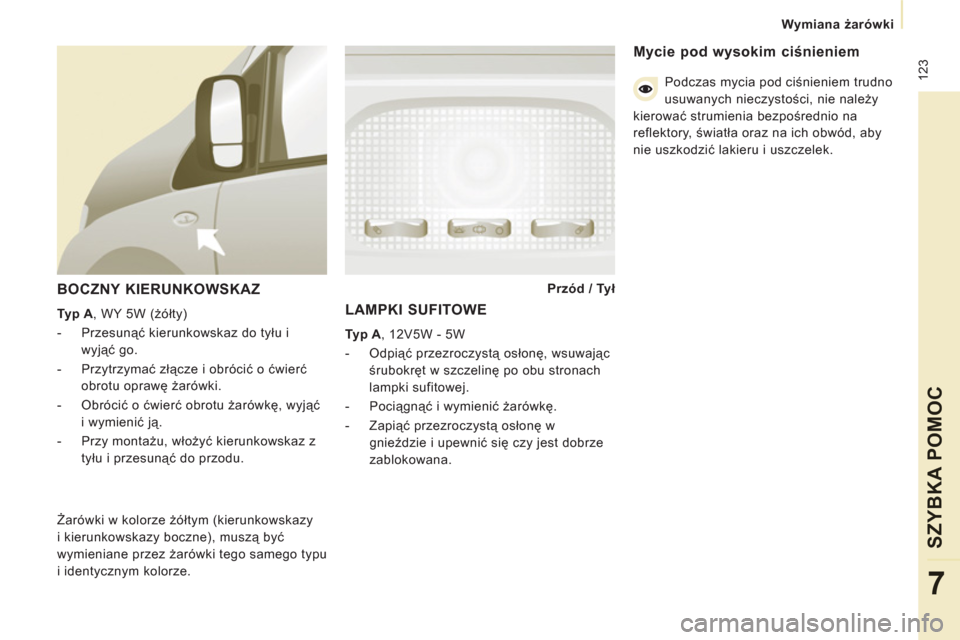

BOCZNY KIERUNKOWSKAZ


Typ A
, WY 5W (żółty)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go.

- Przytrzymać złącze i obrócić o ćwierć
obrotu oprawę żarówki.

- Obrócić o ćwierć obrotu żarówkę, wyjąć
i wymienić ją.

- Przy montażu, włożyć kierunkowskaz z
tyłu i przesunąć do przodu.
Przód / Tył


Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne), muszą być
wymieniane przez żarówki tego samego typu
i identycznym kolorze.
LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę, wsuwając
śrubokręt w szczelinę po obu stronach
lampki sufitowej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się czy jest dobrze
zablokowana.



Mycie pod wysokim ciśnieniem

Podczas mycia pod ciśnieniem trudno
usuwanych nieczystości, nie należy
kierować strumienia bezpośrednio na
reflektory, światła oraz na ich obwód, aby
nie uszkodzić lakieru i uszczelek.

124
Wymiana żarówki

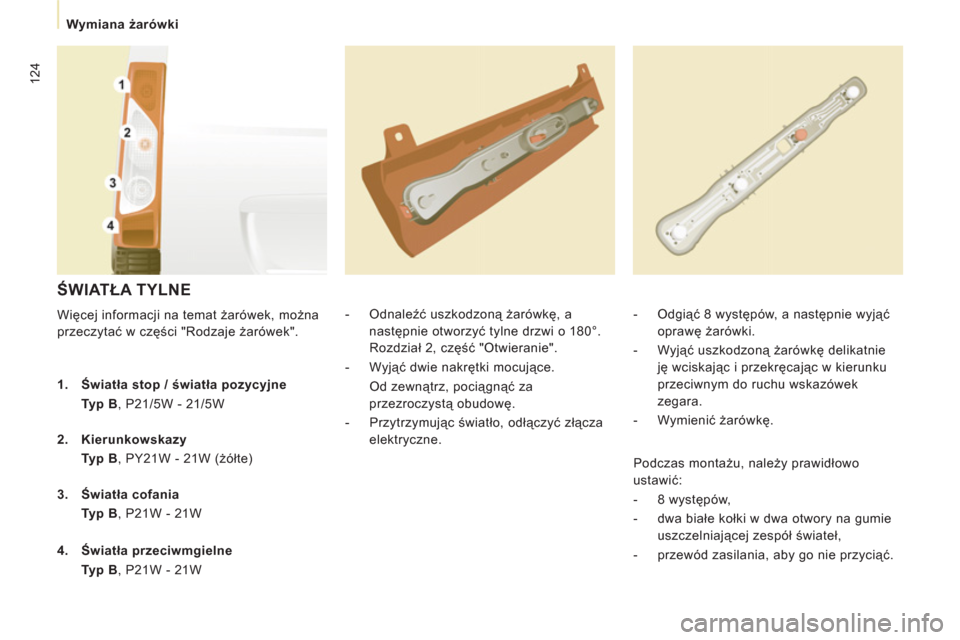

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek, można
przeczytać w części "Rodzaje żarówek".

- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie nakrętki mocujące.
Od zewnątrz, pociągnąć za
przezroczystą obudowę.

- Przytrzymując światło, odłączyć złącza
elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
j
ę wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.

1.
Światła stop / światła pozycyjne

Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy

Typ B
, PY21W - 21W (żółte)

3.
Światła cofania

Typ B
, P21W - 21W

4.
Światła przeciwmgielne

Typ B
, P21W - 21W Podczas montażu, należy prawidłowo
ustawić:


- 8 występów,

- dwa białe kołki w dwa otwory na gumie
uszczelniaj
ącej zespół świateł,

- przewód zasilania, aby go nie przyciąć.

125


Wymiana żarówki

SZYBKA POMOC
7

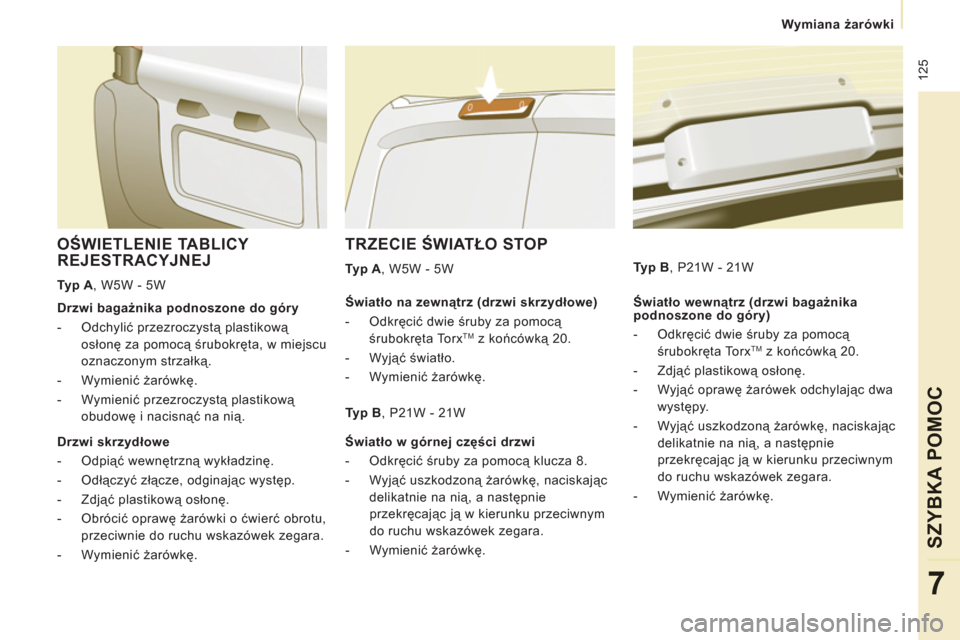

TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Światło wewnątrz (drzwi bagażnika
podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM
z końcówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając dwa
występy.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.


Typ B
, P21W - 21W
Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta, w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu,
przeciwnie do ruchu wskazówek zegara.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM
z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.


Typ B
, P21W - 21W

Światło w górnej części drzwi


- Odkręcić śruby za pomocą klucza 8.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.

126
Wymiana bezpiecznika

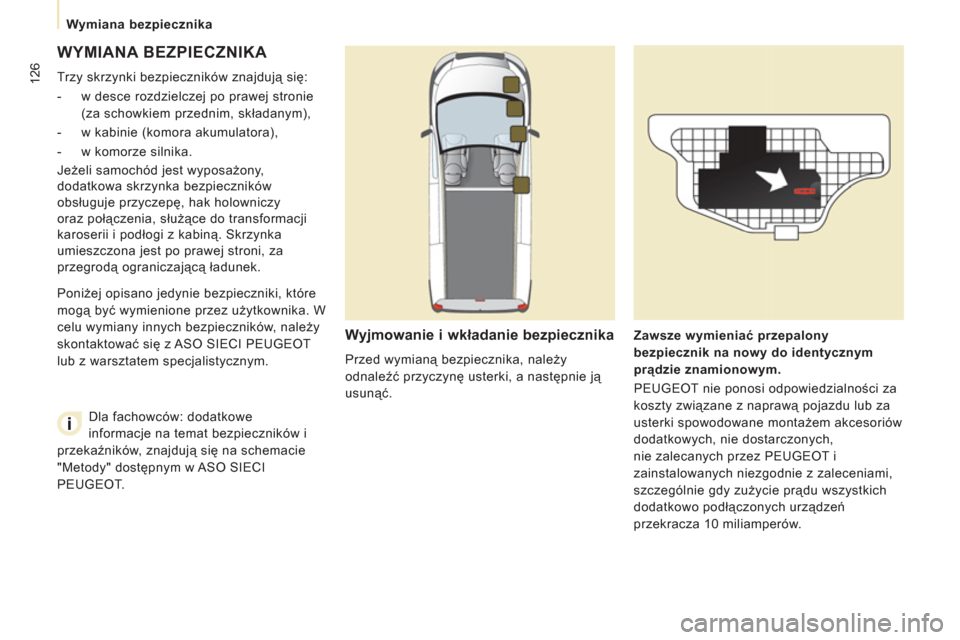

WYMIANA BEZPIECZNIKA

Trzy skrzynki bezpieczników znajdują się:


- w desce rozdzielczej po prawej stronie
(za schowkiem przednim, składanym),

- w kabinie (komora akumulatora),

- w komorze silnika.
Jeżeli samochód jest wyposażony,
dodatkowa skrzynka bezpieczników
obsługuje przyczepę, hak holowniczy
oraz połączenia, służące do transformacji
karoserii i podłogi z kabiną. Skrzynka
umieszczona jest po prawej stroni, za
przegrodą ograniczającą ładunek.


Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika, należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.
Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym.
PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów. Poniżej opisano jedynie bezpieczniki, które
mogą być wymienione przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe
informacje na temat bezpieczników i
przekaźników, znajdują się na schemacie
"Metody" dostępnym w ASO SIECI
PEUGEOT.
