2011 Peugeot Expert VU Instrukcja Obsługi (in Polish)

14
3


Na zewnątrz

LOKALIZACJ
A
10

NA ZEWNĄTRZ

Pilot zdalnego sterowania 19-20
Wymiana baterii, reinicjalizacja 20
Klucze 20
Rozruch 41
Ryglowanie / odryglowanie
centralne 19, 23
Ryglowanie / odryglowanie
przestrzeni ładunkowej 19, 23
Alarm 21-22
Odcięcie zasilania paliwem,
zasysanie paliwa Diesel 111-112 Wycieraczka szyby 131
Zewnętrzne lusterka wsteczne 79
Kierunkowskaz boczny 123
Światła przednie, przeciwmgielne,
kierunkowskazy 42-44
Regulacja wysokości strumienia
świateł refl ektorów 44

Wymiana żarówek przednich świateł 121-123
Spryskiwacz refl ektorów 45, 106
Osłona zimowa 120
Drzwi przednie 23
Boczne drzwi przesuwne 24
Klucze 20
Otwieranie pokrywy silnika 102
Korek, zbiornik paliwa 110
Holowanie, podnoszenie 132
Hak holowniczy 98-99
Pomoc przy parkowaniu 83 Przestrzeń ładunkowa 19, 23
Drzwi, drzwi bagażnika 23-25
Dźwignia awaryjna 25
Zestaw naprawczy 114
Koło zapasowe, podnośnik,
zmiana koła, narzędzia 116-120
Pompowanie, ciśnienie 142 Światła tylne,
kierunkowskazy 42-43, 123
Trzecie światło stop 125
Wymiana żarówek tylnych świateł 121, 124 Akcesoria 100-101
Bagażnik dachowy 100
Oświetlenie tablicy rejestracyjnej 125 Wymiary wersji furgon 134-137
Wymiary wersji podłoga z
kabiną 138-139
Hamulce, klocki hamulcowe 82, 107
Hamowanie awaryjne 84
ABS, REF 84

ASR, ESP 85
Ogumienie, ciśnienie 142
Zawieszenie tylne 76-78

144

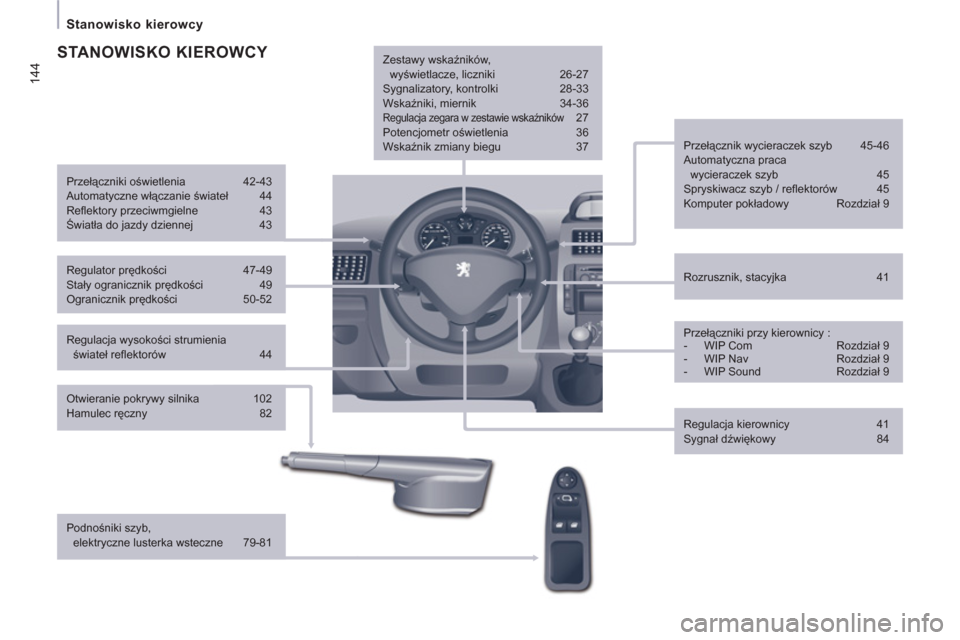

Stanowisko kierowcy

Regulacja wysokości strumienia
świateł refl ektorów 44
Rozrusznik, stacyjka 41
Przełącznik wycieraczek szyb 45-46
Automatyczna praca
wycieraczek szyb 45
Spryskiwacz szyb / refl ektorów 45
Komputer pokładowy Rozdział 9

Regulator prędkości 47-49
Stały ogranicznik prędkości 49
Ogranicznik prędkości 50-52

Przełączniki przy kierownicy :


- WIP Com Rozdział 9

- WIP Nav Rozdział 9

- WIP Sound Rozdział 9

Przełączniki oświetlenia 42-43
Automatyczne włączanie świateł 44
Refl ektory przeciwmgielne 43
Światła do jazdy dziennej 43

STANOWISKO KIEROWCY


Otwieranie pokrywy silnika 102
Hamulec ręczny 82

Podnośniki szyb,
elektryczne lusterka wsteczne 79-81
Zestawy wskaźników,
wyświetlacze, liczniki 26-27
Sygnalizatory, kontrolki 28-33
Wskaźniki, miernik 34-36

Regulacja zegara w zestawie wskaźników 27
Potencjometr oświetlenia 36
Wskaźnik zmiany biegu 37

Regulacja kierownicy 41
Sygnał dźwiękowy 84

145

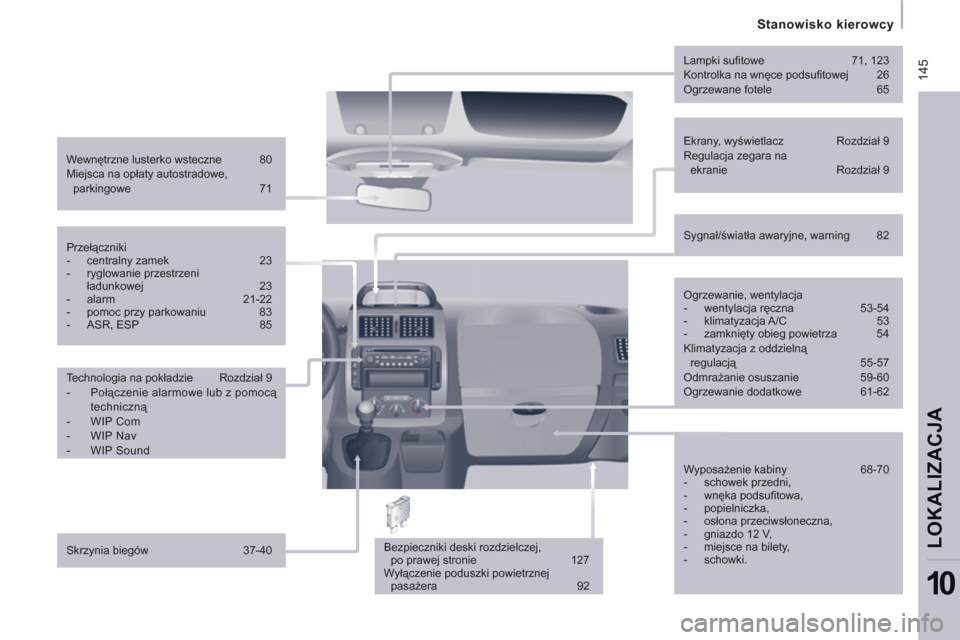

Stanowisko kierowcy
LOKALIZACJ
A
10


Ekrany, wyświetlacz Rozdział 9
Regulacja zegara na
ekranie Rozdział 9
Wewnętrzne lusterko wsteczne 80
Miejsca na opłaty autostradowe,
parkingowe 71
Lampki sufi towe 71, 123
Kontrolka na wnęce podsufi towej 26
Ogrzewane fotele 65

Bezpieczniki deski rozdzielczej,
po prawej stronie 127
Wyłączenie poduszki powietrznej
pasażera 92
Przełączniki


- centralny zamek 23

- ryglowanie przestrzeni
ładunkowej 23

- alarm 21-22

- pomoc przy parkowaniu 83

- ASR, ESP 85


Technologia na pokładzie Rozdział 9


- Połączenie alarmowe lub z pomocą
techniczną

- WIP Com

- WIP Nav

- WIP Sound


Skrzynia biegów 37-40
Sygnał/ś
wiatła awaryjne, warning 82

Ogrzewanie, wentylacja


- wentylacja ręczna 53-54

- klimatyzacja A/C 53

- zamknięty obieg powietrza 54
Klimatyzacja z oddzielną
regulacją 55-57
Odmrażanie osuszanie 59-60
Ogrzewanie dodatkowe 61-62

Wyposażenie kabiny 68-70


- schowek przedni,

- wnęka podsufi towa,

- popielniczka,

- osłona przeciwsłoneczna,

- gniazdo 12 V,

- miejsce na bilety,

- schowki.

146

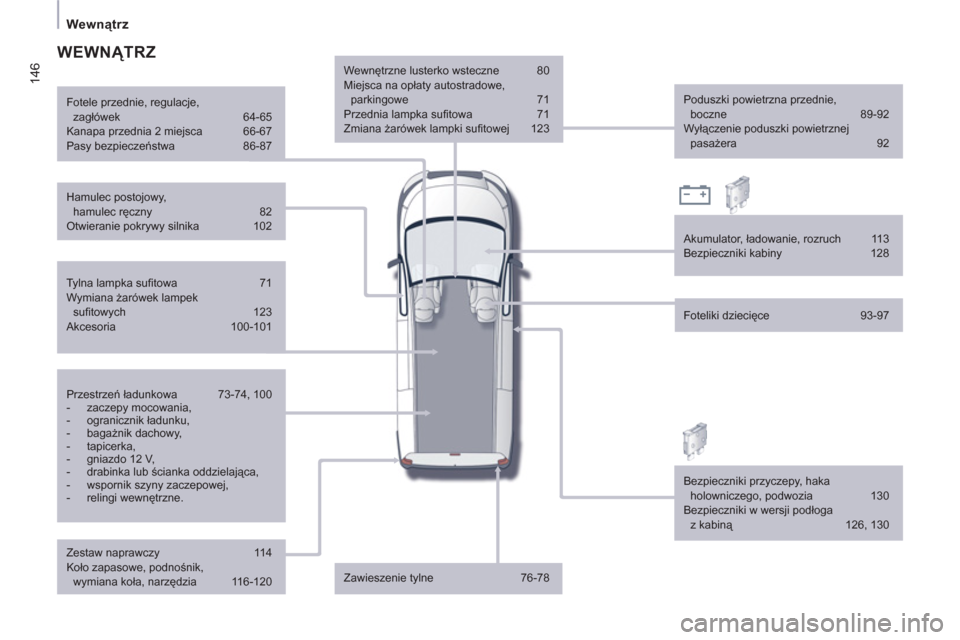

Wewnątrz

Wewnętrzne lusterko wsteczne 80
Miejsca na opłaty autostradowe,
parkingowe 71
Przednia lampka sufi towa 71
Zmiana żarówek lampki sufi towej 123
Zawieszenie tylne 76-78 Poduszki powietrzna przednie,
boczne 89-92
Wyłączenie poduszki powietrznej
pasażera 92
Hamulec postojowy,
hamulec ręczny 82
Otwieranie pokrywy silnika 102
Akumulator, ładowanie, rozruch 113
Bezpieczniki kabiny 128 Fotele przednie, regulacje,
zagłówek 64-65
Kanapa przednia 2 miejsca 66-67
Pasy bezpieczeństwa 86-87
Foteliki dziecięce 93-97

WEWNĄTRZ

Tylna lampka sufi towa 71
Wymiana żarówek lampek
sufi towych 123
Akcesoria 100-101
Bezpieczniki przyczepy, haka
holowniczego, podwozia 130
Bezpieczniki w wersji podłoga
z kabiną 126, 130 Przestrzeń ładunkowa 73-74, 100


- zaczepy mocowania,

- ogranicznik ładunku,

- bagażnik dachowy,

- tapicerka,

- gniazdo 12 V,

- drabinka lub ścianka oddzielająca,

- wspornik szyny zaczepowej,

- relingi wewnętrzne.
Zestaw naprawczy 114
Koło zapasowe, podnośnik,
wymiana koła, narzędzia 116-120

Dane techniczne - Konserwacja

LOKALIZACJ
A
10

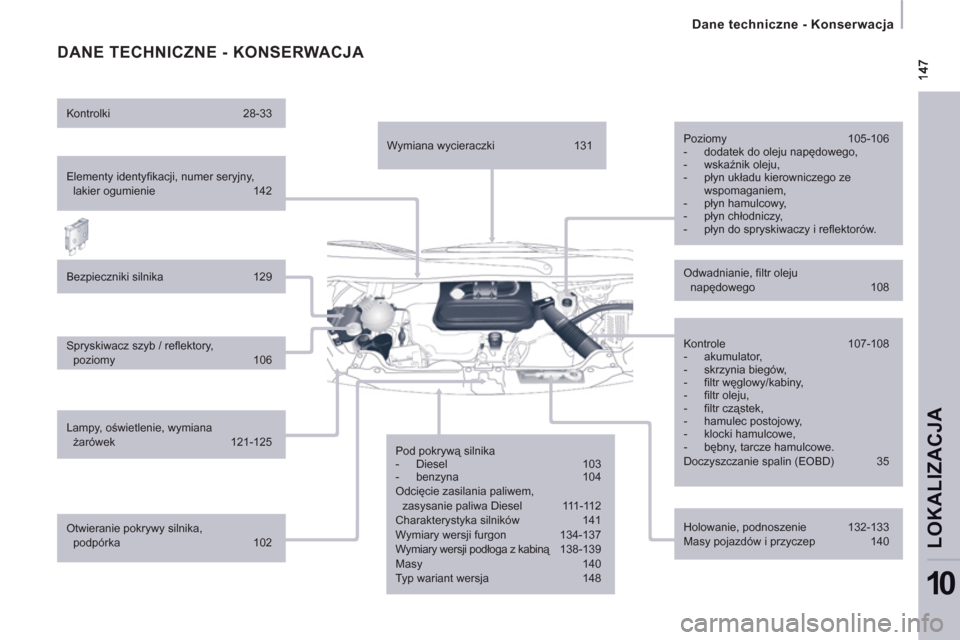

DANE TECHNICZNE - KONSERWACJA

Elementy identyfi kacji, numer seryjny,
lakier ogumienie 142
Bezpieczniki silnika 129
Spryskiwacz szyb / refl ektory,
poziomy 106
Lampy, oświetlenie, wymiana
żarówek 121-125
Otwieranie pokrywy silnika,
podpórka 102 Kontrolki 28-33
Wymiana wycieraczki 131
Pod pokrywą silnika


- Diesel 103

- benzyna 104
Odcięcie zasilania paliwem,
zasysanie paliwa Diesel 111-112
Charakterystyka silników 141
Wymiary wersji furgon 134-137
Wymiary wersji podłoga z kabiną 138-139
Masy 140
Typ wariant wersja 148 Kontrole 107-108


- akumulator,

- skrzynia biegów,

- fi ltr węglowy/kabiny,

- fi ltr oleju,

- fi ltr cząstek,

- hamulec postojowy,

- klocki hamulcowe,

- bębny, tarcze hamulcowe.
Doczyszczanie spalin (EOBD) 35 Odwadnianie, fi ltr oleju
napę
dowego 108 Poziomy 105-106


- dodatek do oleju napędowego,

- wskaźnik oleju,

- płyn układu kierowniczego ze
wspomaganiem,

- płyn hamulcowy,

- płyn chłodniczy,

- płyn do spryskiwaczy i refl ektorów.
Holowanie, podnoszenie 132-133
Masy pojazdów i przyczep 140

148

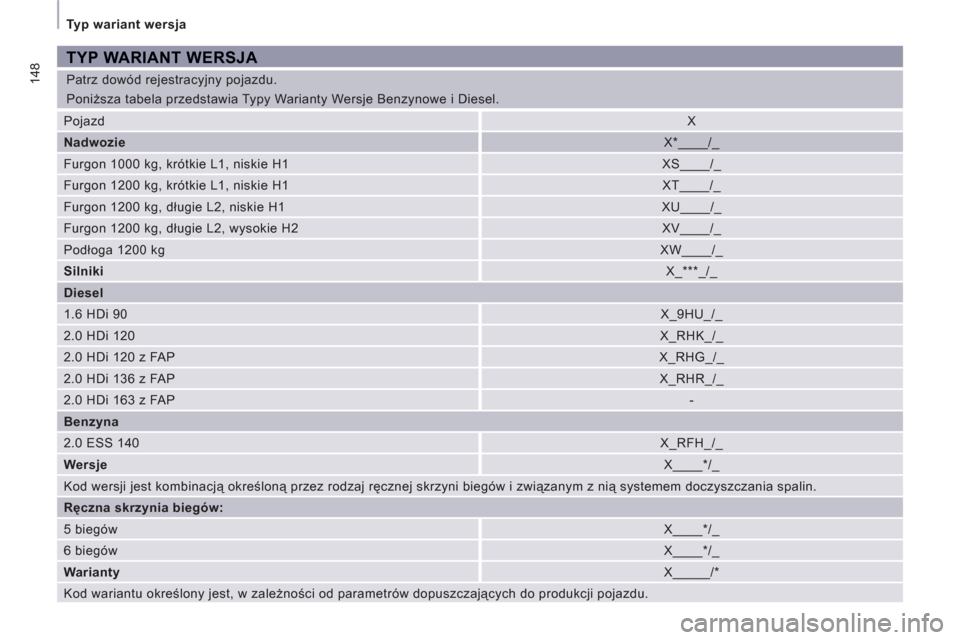

Typ wariant wersja
Patrz dowód rejestracyjny pojazdu.
Poniższa tabela przedstawia Typy Warianty Wersje Benzynowe i Diesel.
TYP WARIANT WERSJA

Pojazd

X

Nadwozie

X*____/_
Furgon 1000 kg, krótkie L1, niskie H1
XS____/_
Furgon 1200 kg, krótkie L1, niskie H1
XT____/_
Furgon 1200 kg, długie L2, niskie H1
XU____/_
Furgon 1200 kg, długie L2, wysokie H2
XV____/_
Podłoga 1200 kg

XW____/_

Silniki

X_***_/_

Diesel





1.6 HDi 90

X_9HU_/_
2.0 HDi 120

X_RHK_/_
2.0 HDi 120 z FAP

X_RHG_/_
2.0 HDi 136 z FAP

X_RHR_/_
2.0 HDi 163 z FAP

-

Benzyna





2.0 ESS 140

X_RFH_/_

Wersje

X____*/_
Kod wersji jest kombinacją określoną przez rodzaj ręcznej skrzyni biegów i związanym z nią systemem doczyszczania spalin.

Ręczna skrzynia biegów:





5 biegów

X____*/_
6 biegów

X____*/_

Warianty

X_____/*
Kod wariantu określony jest, w zależności od parametrów dopuszczających do produkcji pojazdu.

14
9

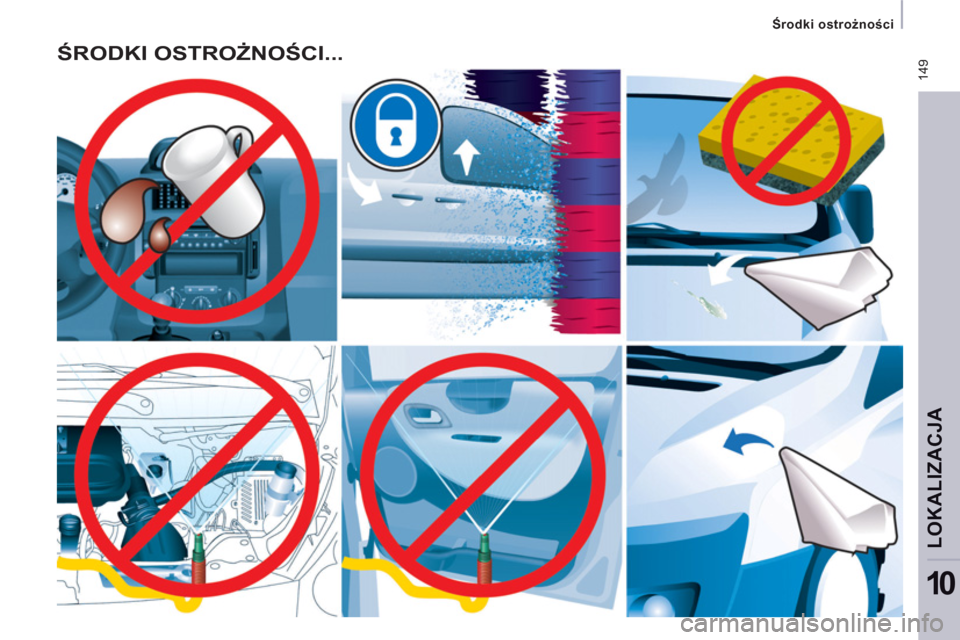

Środki ostrożności

LOKALIZACJ
A
10

ŚRODKI OSTROŻNOŚCI...
