2011 Peugeot Expert Tepee Instrukcja Obsługi (in Polish)

143
Środowisko naturalne
SZYBKA POMOC
7

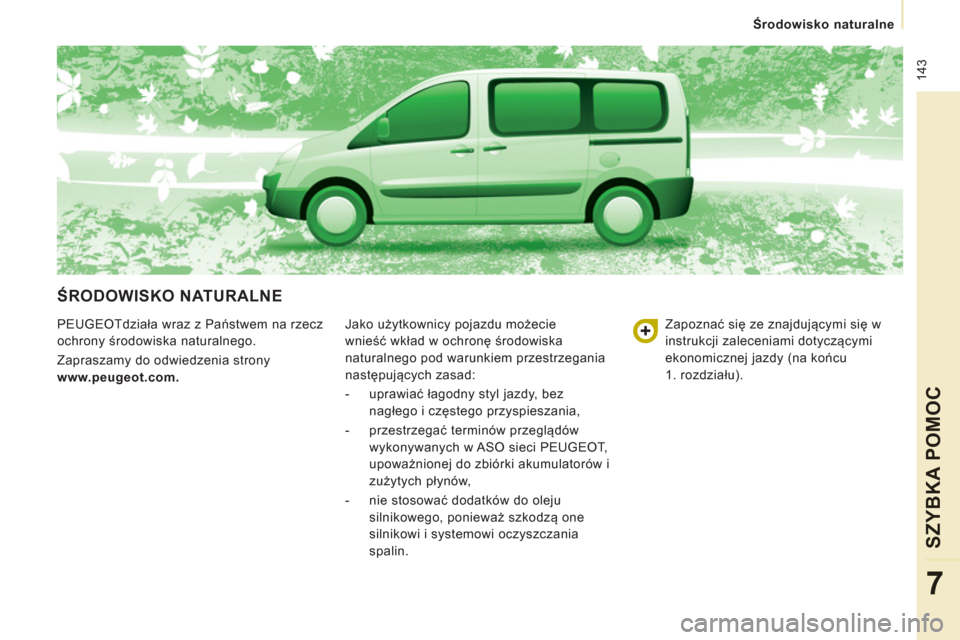

ŚRODOWISKO NATURALNE

PEUGEOTdziała wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com
. Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:


- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,

- przestrzegać terminów przeglądów
wykonywanych w ASO sieci PEUGEOT,
upoważnionej do zbiórki akumulatorów i
zużytych płynów,

- nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Zapoznać się ze znajdującymi się w
instrukcji zaleceniami dotyczącymi
ekonomicznej jazdy (na końcu
1. rozdziału).

144

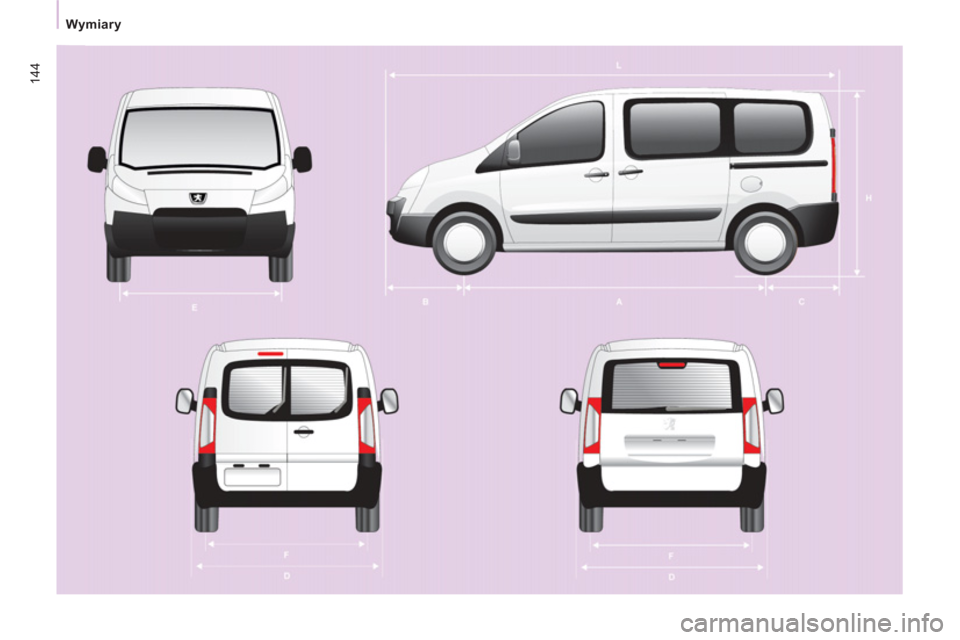

Wymiary

14
5


Wymiary


DANE TECHNICZNE
8





H1



L Długość całkowita
4 805


5 135

H Wysokość całkowita, zawieszenie pneumatyczne /
metalowe


1 895/1 942



A Rozstaw osi
3 000


3 122

B Zwis przedni


975



C Zwis tylny
830


1 038


Szerokość całkowita :








na blasze


1 870



D z osłonami


1 895




przy złożonych lusterkach


1 986




przy rozłożonych lusterkach


2 194



E Rozstaw kół z przodu


1 574



F Rozstaw kół z tyłu


1 574




Średnica skrętu kół pomiędzy chodnikami (m)
12,18


12,59


Maksymalna ładowność (kg)








Użytkowa


1 000




Na dachu


170

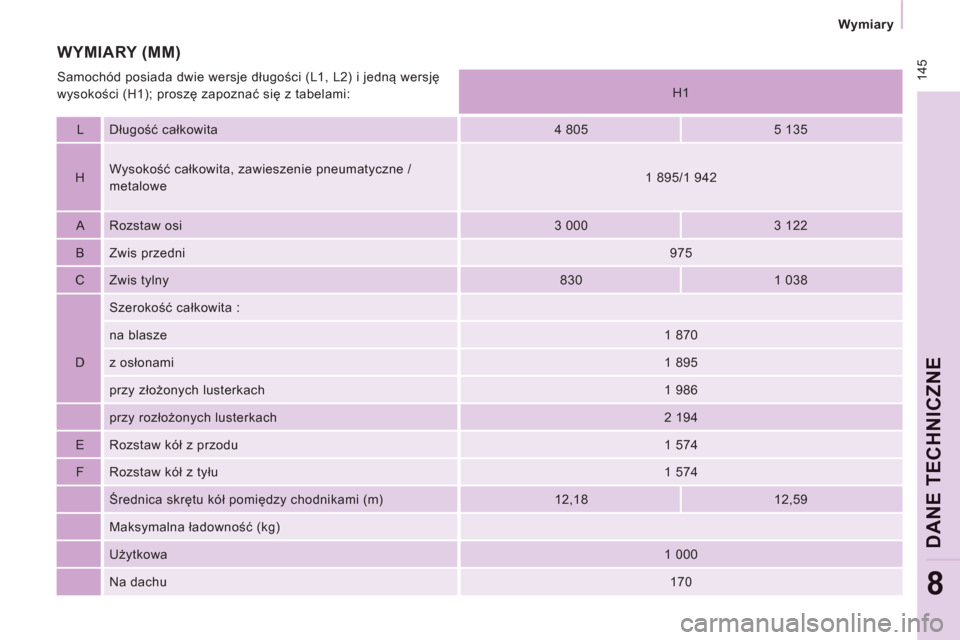

WYMIARY (MM)

Samochód posiada dwie wersje długości (L1, L2) i jedną wersję
wysokości (H1); proszę zapoznać się z tabelami:

146
Wymiary





DRZWI TYLNE (mm)






L1


L2







H1



N Wysokość ładunkowa


1 272



O Szerokość ładunkowa


1 237

147


Wymiary


DANE TECHNICZNE
8

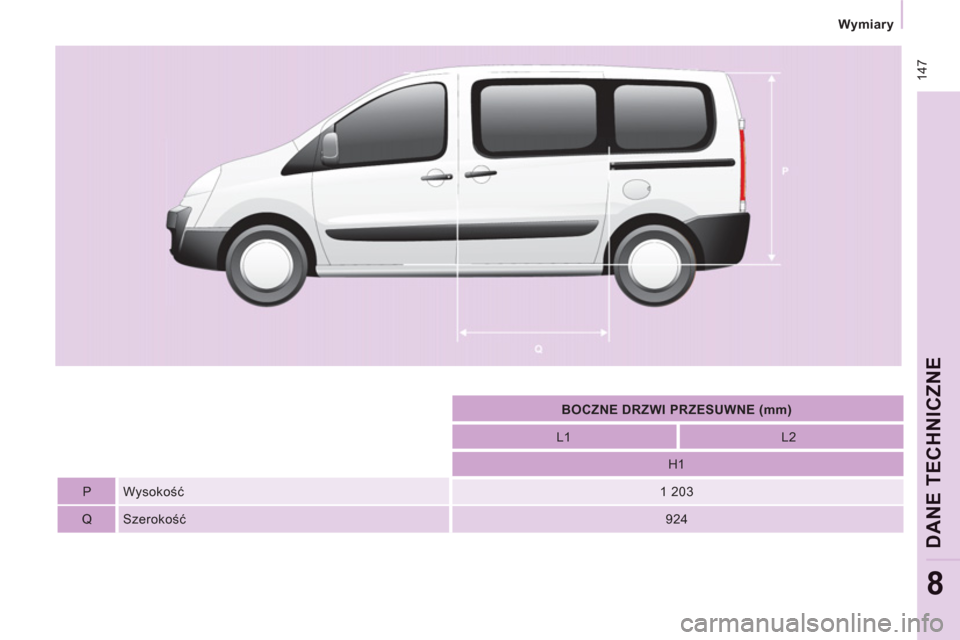

BOCZNE DRZWI PRZESUWNE (mm)






L1


L2







H1



P Wysokość


1 203



Q Szerokość


924

148

Masy

MASY I CIĘŻARY PRZYCZEP (KG)

Szczegółowe dane znajdują się w dowodzie rejestracyjnym pojazdu.
W każdym kraju, należy bezwzględnie przestrzegać obowiązujących przepisów dotyczących masy przyczepy. W ASO SIECI PEUGEOT
można uzyskać szczegółowe informacje na temat możliwości obciążenia samochodu oraz jego dopuszczalnej masy całkowitej.

Przeniesienie obciążenia
Możliwe jest, jeżeli samochód ciągnący nie osiągnie wartości MTAC, przeniesienie tej masy na przyczepę.
W żadnym przypadku, nie należy przekraczać masy przyczepy oraz wartości MTRA, wpisanej do dowodu rejestracyjnego.
Nie przekraczać możliwości holowania pojazdu.

Masa przyczepy z hamulcami z przeniesieniem obciążenia może być zwiększona, pod warunkiem zmniejszenia takiego samego obciążenia
z pojazdu, tak by nie przekroczyć wartości MTRA.
Wysokie temperatury zewnętrzne mogą spowodowa
ć pogorszenie mocy samochodu, w celu ochrony silnika. Gdy temperatura na zewnątrz
przekroczy 37°C, należy ograniczyć masę przyczepy do 700 kg, bez przenoszenia obciążenia.
W przypadku pojazdu ciągnącego, przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązujących w danym kraju).

14
9
Silniki Diesel - Benzyna
DANE TECHNICZNE
8



Diesel
Benzyna

1.6 HDi 90
2.0 HDi 120
2.0 HDi 120
FA P
2.0 HDi 136
FA P
2.0 HDi 163
FA P
2.0 ESS 140
Pojemność (cm
3
)
1 560
1 997
1 997
-
1 997
Średnica x skok cylindra (mm)
75 x 88
85 x 88
85 x 88
-
85 x 88
Moc (KM)
90
120
136
163
138
Moc maksymalna norma CEE (kW)
66
88
100
-
103
Przy obrotach (obr/min)
4 000
4 000
4 000
-
6 000

Maksymalny moment obrotowy norma CEE (Nm)

180
300
320
-
180
Przy obrotach (obr/min)
1 750
2 000
2 000
-
2 500
Katalizator
Ta k
Ta k
Ta k
Ta k
Ta k
-
Filtr cząstek FAP
Nie
Nie
Ta k
Ta k
Ta k
/
Paliwo
Olej napędowy
Olej napędowy
Olej napędowy
Olej napędowy
Olej napędowy


Benzyna bezołowiowa

Skrzynia biegów

Ręczna
Liczba biegów
5
6
6
6
5

Więcej informacji można znaleźć na stronie Internetowej: http://public.servicebox.peugeot.com

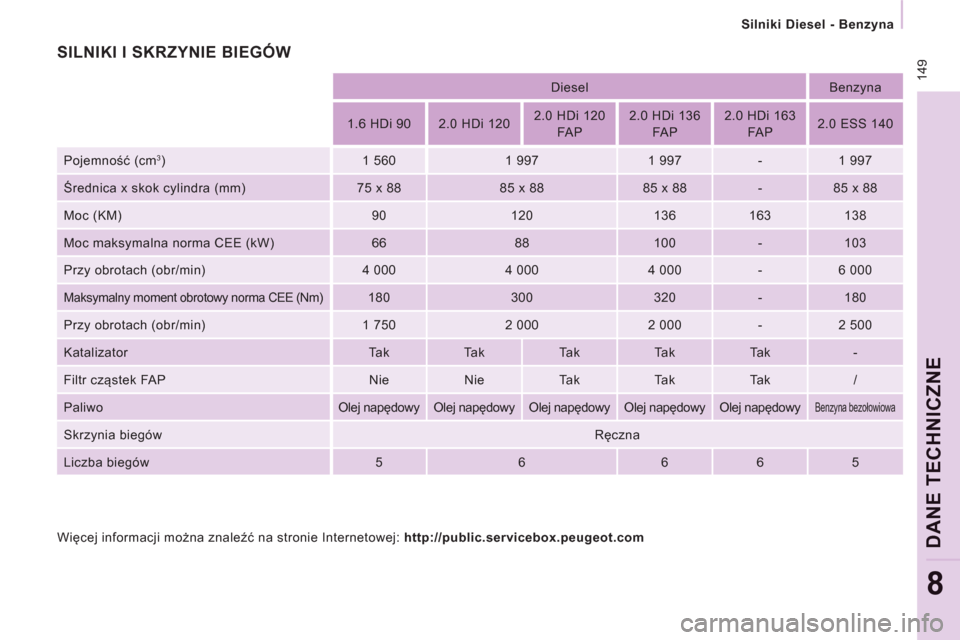

SILNIKI I SKRZYNIE BIEGÓW

150


Elementy identyfikacyjne


ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.

1 - VF Numer w serii typu.
2 - Dopuszczalna masa całkowita (MTAC).
3 - Dopuszczalna masa całkowita z
przyczepą (MTRA).
4.1 - Maksymalny nacisk na oś przednią.
4.2 - Maksymalny nacisk na oś tylną.
B. Numer serii na karoserii.

Aby otworzyć klapkę, należy zastosować
płaską końcówkę zaczepu holowniczego.
C. Opony i kod lakieru.

Nalepka C
umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- wartości ciśnienia w oponach,
(kontrola ciśnienia w oponach musi być
wykonywana na oponach zimnych, co
najmniej raz w miesiącu),

- kod lakieru.
