INSTRUKCJA OBSŁUGI

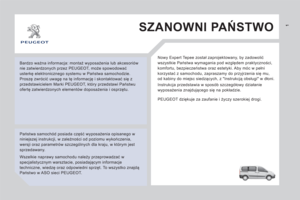

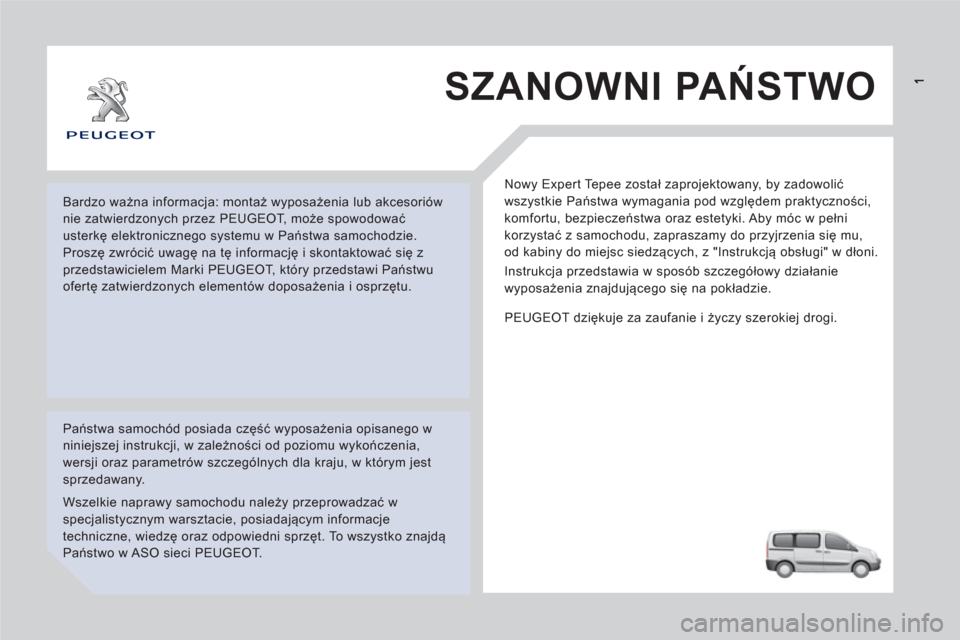

SZANOWNI PAŃSTWO

Nowy Expert Tepee został zaprojektowany, by zadowolić
wszystkie Państwa wymagania pod względem praktyczności,
komfortu, bezpieczeństwa oraz estetyki. Aby móc w pełni
korzystać z samochodu, zapraszamy do przyjrzenia się mu,
od kabiny do miejsc siedzących, z "Instrukcją obsługi" w dłoni.
Instrukcja przedstawia w sposób szczegółowy działanie
wyposażenia znajdującego się na pokładzie.
Państwa samochód posiada część wyposażenia opisanego w
niniejszej instrukcji, w zależności od poziomu wykończenia,
wersji oraz parametrów szczególnych dla kraju, w którym jest
sprzedawany. Bardzo ważna informacja: montaż wyposażenia lub akcesoriów
nie zatwierdzonych przez PEUGEOT , może spowodować
usterkę elektronicznego systemu w Państwa samochodzie.
Proszę zwrócić uwagę na tę informację i skontaktować się z
przedstawicielem Marki PEUGEOT , który przedstawi Pań
stwu
ofertę zatwierdzonych elementów doposażenia i osprzętu.


PEUGEOT dziękuje za zaufanie i życzy szerokiej drogi.

Wszelkie naprawy samochodu należy przeprowadzać w
specjalistycznym warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko znajdą
Państwo w ASO sieci PEUGEOT.

2

Spis treści
Pilot zdalnego sterowania 19Klucz 20Alarm 21Drzwi 22Zestaw wskaźników 26Regulacja godziny 27Kontrolki 28Wskaźnik poziomu paliwa 34Płyn chłodzący 34Licznik serwisowy 35Potencjometr oświetlenia 36Skrzynie biegów 37Wskaźnik zmiany biegu 37Automatyczna skrzynia biegów 38Regulacja kierownicy 41Uruchamianie i wyłączanie 41
Sterowanie oświetleniem 42wycieraczki szyby 45Regulator prędkości 47Stały ogranicznik prędkości 49Ogranicznik prędkości 50Ogrzewanie / Klimatyzacja ręczna 53automatyczna 55Odmrażanie i osuszanie 59Wentylacja z tyłu 61Ogrzewanie dodatkowe 62Fotele 65Kanapa przednia z2 miejscami 67Siedzenia tylne 69Konfiguracja foteli i kanapy 76Wyposażenie kabiny 77Lampki sufitowe 80Miejsca na karty autostradowe / parkingowe 81
Wyposażenie miejsc siedzących 81Zawieszenie tylne 84Lusterka wsteczne 87Elektryczne podnośniki szyb 89
Prezentacja 4Komunikat 4Na zewnątrz5Komfort siedzenia 10Widoczność 12Komfort prowadzenia 13Wyposażenie kabiny 14Wyposażenie z tyłu 14Dzieci w samochodzie 15Wentylacja 16Ekojazda 17
Hamulec postojowy 90Światła awaryjne 90Pomoc przy parkowaniu 91Sygnał dźwiękowy 92ABS 92AFU 92ASR i ESP 93Pasy bezpieczeństwa 94Poduszki powietrzne 97Boczne poduszki powietrzne 99Przednie poduszkipowietrzne 100Wyłączenie poduszkipowietrznej pasażera 100Foteliki dziecięce 101Siedzenia ISOFIX 103Zalecane foteliki dziecięce 106
2. GOTOWY do DROGI
19-41
4. BEZPIECZEŃSTWO
90-108
1. WPROWADZENIE
4-183. ERGONOMIA i KOMFORT 42-89

SPIS TREŚCI


Spis treści
3


W rozdziale "Technologia
na pokładzie" opisano nowe
elementy wyposażenia
radionawigacji.

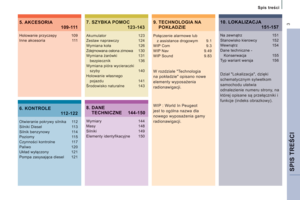

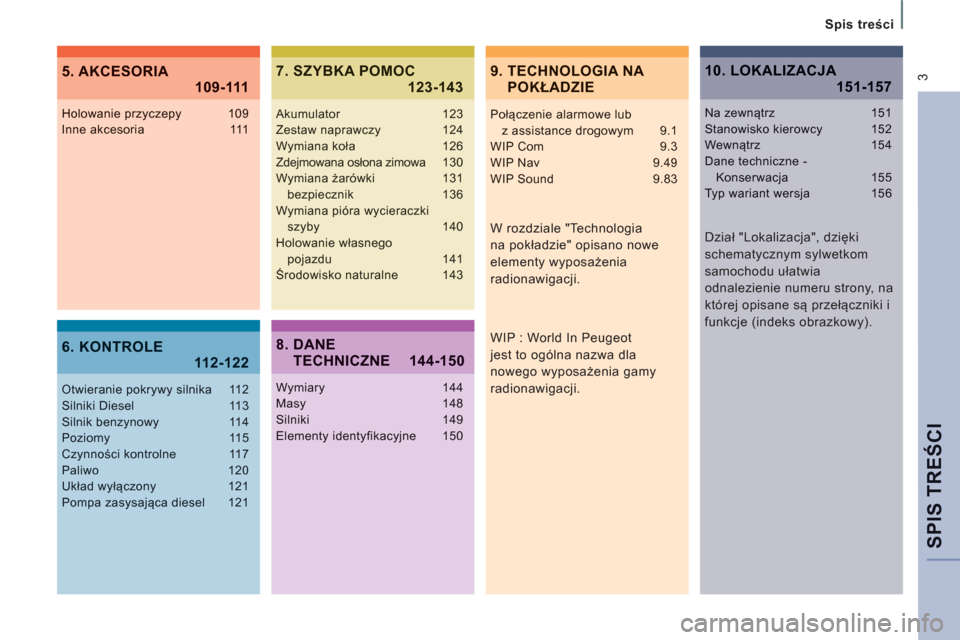

Holowanie przyczepy 109Inne akcesoria 111
Otwieranie pokrywy silnika 112Silniki Diesel 113Silnik benzynowy 114Poziomy 115Czynności kontrolne 117Paliwo 120Układ wyłączony 121Pompa zasysająca diesel 121
Akumulator 123Zestaw naprawczy 124Wymiana koła 126Zdejmowana osłona zimowa 130Wymiana żarówki 131bezpiecznik 136Wymiana pióra wycieraczki
szyby 140Holowanie własnego pojazdu 141Środowisko naturalne 143
Wymiary 144Masy 148Silniki 149Elementy identyfikacyjne 150
Połączenie alarmowe lubz assistance drogowym 9.1WIP Com 9.3WIP Nav 9.49WIP Sound 9.83
9. TECHNOLOGIA NA POKŁADZIE5. AKCESORIA
109-111
6. KONTROLE11 2-122
7. SZYBKA POMOC 123-143
8. DANETECHNICZNE 144-150
10. LOKALIZACJA151-157

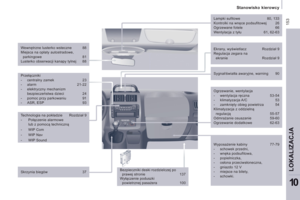

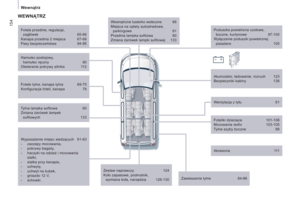

Dział "Lokalizacja", dzięki
schematycznym sylwetkom
samochodu ułatwia
odnalezienie numeru strony, na
której opisane są przełączniki i
funkcje (indeks obrazkowy).

WIP : World In Peugeot
jest to ogólna nazwa dla
nowego wyposażenia gamy
radionawigacji.
Na zewnątrz 151Stanowisko kierowcy 152Wewnątrz 154

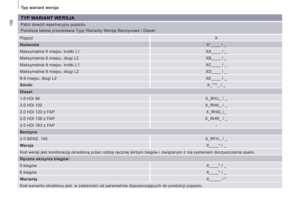

Dane techniczne -Konserwacja 155Typ wariant wersja 156

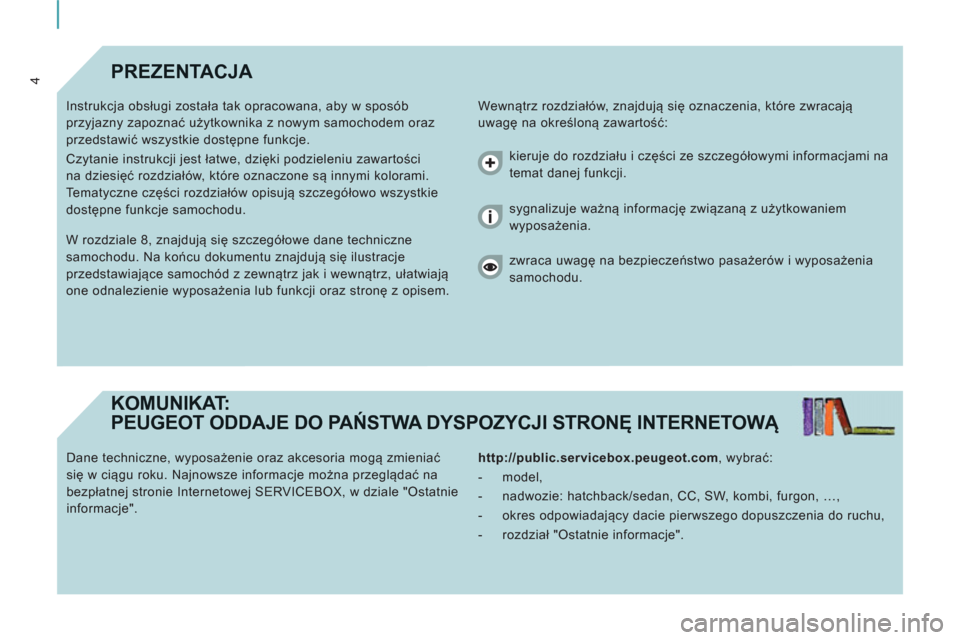

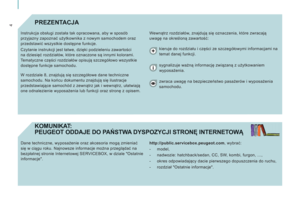

4PREZENTACJA
Wewnątrz rozdziałów, znajdują się oznaczenia, które zwracają
uwagę na określoną zawartość: Instrukcja obsługi została tak opracowana, aby w sposób
przyjazny zapoznać użytkownika z nowym samochodem oraz
przedstawić wszystkie dostępne funkcje.
Czytanie instrukcji jest łatwe, dzięki podzieleniu zawartości
na dziesięć rozdziałów, które oznaczone są innymi kolorami.
Tematyczne części rozdziałów opisują szczegółowo wszystkie
dostępne funkcje samochodu.
KOMUNIKAT:
PEUGEOT ODDAJE DO PAŃSTWA DYSPOZYCJI STRONĘ INTERNETOWĄ

http://public.servicebox.peugeot.com, wybrać:


- model,

- nadwozie: hatchback/sedan, CC, SW, kombi, furgon, …,

- okres odpowiadający dacie pierwszego dopuszczenia do ruchu,

- rozdział "Ostatnie informacje". Dane techniczne, wyposażenie oraz akcesoria mogą zmieniać
się w ciągu roku. Najnowsze informacje można przeglądać na
bezpłatnej stronie Internetowej SERVICEBOX, w dziale "Ostatnie
informacje". W rozdziale 8, znajdują się szczegółowe dane techniczne
samochodu. Na końcu dokumentu znajdują się ilustracje
przedstawiające samochód z zewnątrz jak i wewnątrz, ułatwiają
one odnalezienie wyposażenia lub funkcji oraz stronę z opisem. kieruje do rozdziału i części ze szczegółowymi informacjami na
temat danej funkcji.
sygnalizuje ważną informację związaną z użytkowaniem
wyposażenia.

zwraca uwagę na bezpieczeństwo pasażerów i wyposażenia
samochodu.

8
2a
2b
2a
2b
8
5


Na zewnątrz
WPROWADZENI
E
1

19
144



Legenda
: numer rozdziału
: numer strony 23-24
Klucze - Pilot zdalnego sterowania
Zaryglowanie całego samochodu,
kabiny i drzwi tylnych.
Całkowite odryglowanie samochodu,
kabiny i tylnych drzwi.

Drzwi boczne przesuwne
Pociągnąć klamkę do siebie, a
następnie do tyłu i otworzyć drzwi,
przesuwając je do tyłu aż do
przekroczenia punktu oporu.
Nie należy otwierać bocznych
lewych drzwi przesuwnych w trakcie
tankowania paliwa, ponieważ można
uszkodzić klapkę zbiornika.
Wymiary użytkowe
Kontrolka otwartych drzwi
Zapala się jeżeli drzwi lub pokrywa są
otwarte.

3b3a
2
7
7
2
3a3b
7

Na zewnątrz
6

91 84
Drzwi tylne skrzydłowe
Ten element umożliwia otworzenie
drzwi o około 180°.

Pomoc przy parkowaniu
Zawieszenie tylne
Dwie funkcje:


- Korekta automatyczna.

- Korekta ręczna. 124
Naprawa koła
W czasie zimy, należy upewnić się
czy czujniki nie są pokryte błotem,
lodem lub śniegiem.
126

Zmiana koła 25
