2011 Peugeot 308 SW BL Betriebsanleitung (in German)

2
!
55
MULTIFUNKTIONS-BILDSCHIRME

*
Je nach Bestimmungsland

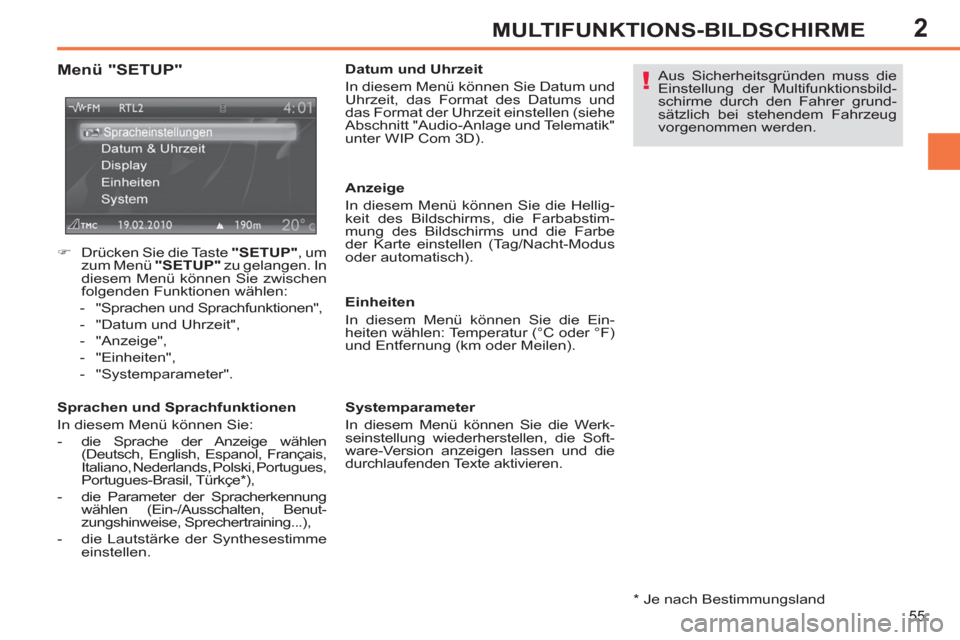

Menü "SETUP"


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),

- die Parameter der Spracherkennung
wählen (Ein-/Ausschalten, Benut-
zungshinweise, Sprechertraining...),

- die Lautstärke der Synthesestimme
einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).

Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).

Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).

Systemparameter
In diesem Menü können Sie die Werk-
seinstellung wiederherstellen, die Soft-
ware-Version anzeigen lassen und die
durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.


)
Drücken Sie die Taste "SETUP"
, um
zum Menü "SETUP"
zu gelangen. In
diesem Menü können Sie zwischen
folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".

2
i
i
56
MULTIFUNKTIONS-BILDSCHIRME

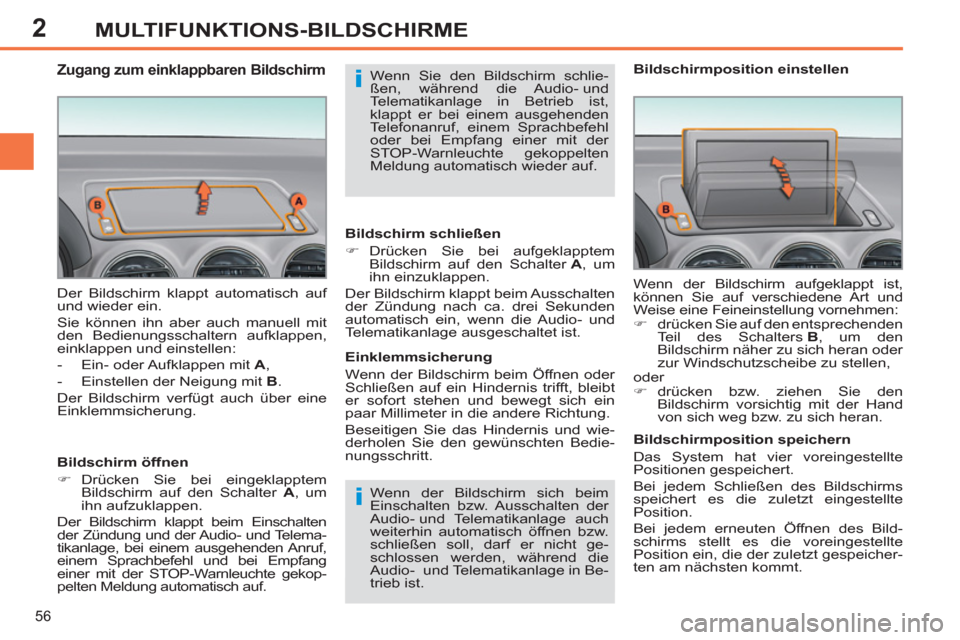

Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Telema-
tikanlage, bei einem ausgehenden Anruf,
einem Sprachbefehl und bei Empfang
einer mit der STOP-Warnleuchte gekop-
pelten Meldung automatisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)
drücken bzw. ziehen Sie den
Bildschirm vorsichtig mit der Hand
von sich weg bzw. zu sich heran.

Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.
Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte
Position.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und
Telematikanlage in Betrieb ist,
klappt er bei einem ausgehenden
Telefonanruf, einem Sprachbefehl
oder bei Empfang einer mit der
STOP-Warnleuchte gekoppelten
Meldung automatisch wieder auf.



















Zugang zum einklappbaren Bildschirm

2
57
MULTIFUNKTIONS-BILDSCHIRME

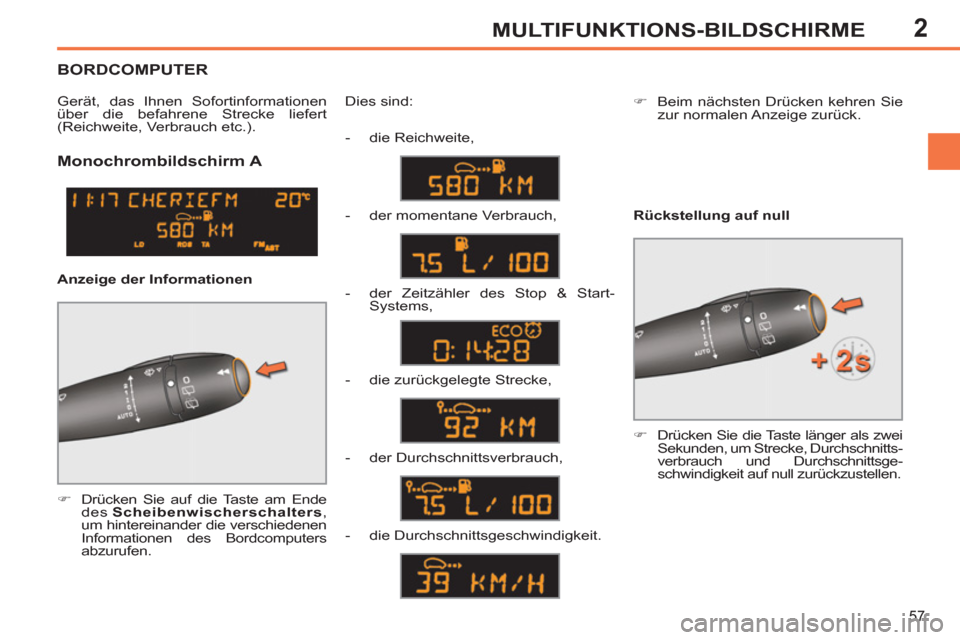

Monochrombildschirm A



)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
,
um hintereinander die verschiedenen
Informationen des Bordcomputers
abzurufen. Dies sind:

Anzeige der Informationen

- die Reichweite,

- der momentane Verbrauch,

- der Zeitzähler des Stop & Start-
Systems,

- die zurückgelegte Strecke,

- der Durchschnittsverbrauch,
)
Beim nächsten Drücken kehren Sie
zur normalen Anzeige zurück.


- die Durchschnittsgeschwindigkeit.
Rückstellung auf null


)
Drücken Sie die Taste länger als zwei
Sekunden, um Strecke, Durchschnitts-
verbrauch und Durchschnittsge-
schwindigkeit auf null zurückzustellen.



BORDCOMPUTER


Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch etc.).

2
i
58
MULTIFUNKTIONS-BILDSCHIRME

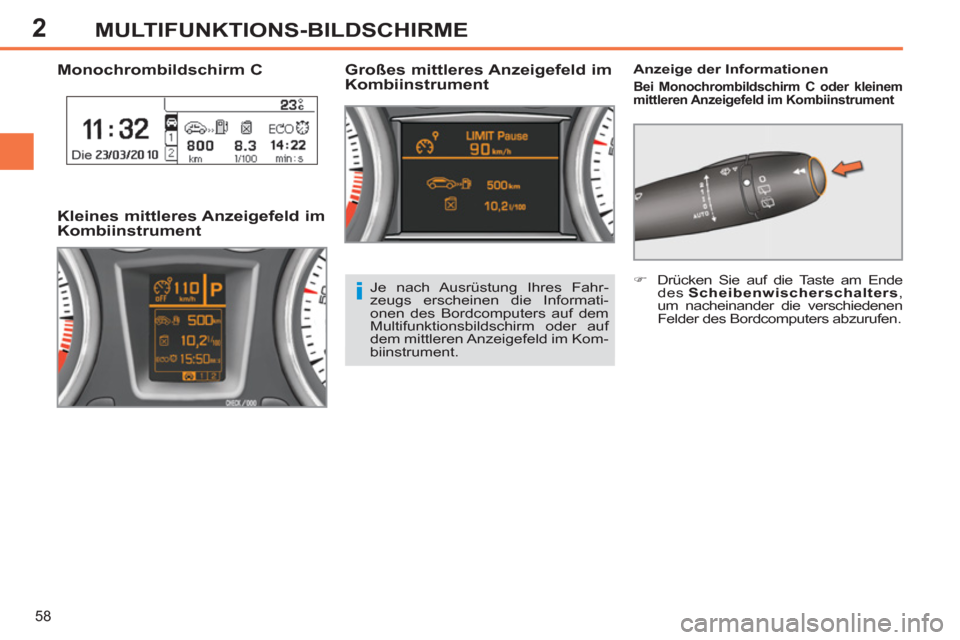

Monochrombildschirm C

Anzeige der Informationen


Bei Monochrombildschirm C oder kleinem
mittleren Anzeigefeld im Kombiinstrument


Großes mittleres Anzeigefeld im
Kombiinstrument

Kleines mittleres Anzeigefeld im
Kombiinstrument

Je nach Ausrüstung Ihres Fahr-
zeugs erscheinen die Informati-
onen des Bordcomputers auf dem
Multifunktionsbildschirm oder auf
dem mittleren Anzeigefeld im Kom-
biinstrument.

)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
,
um nacheinander die verschiedenen
Felder des Bordcomputers abzurufen.

2
59
MULTIFUNKTIONS-BILDSCHIRME

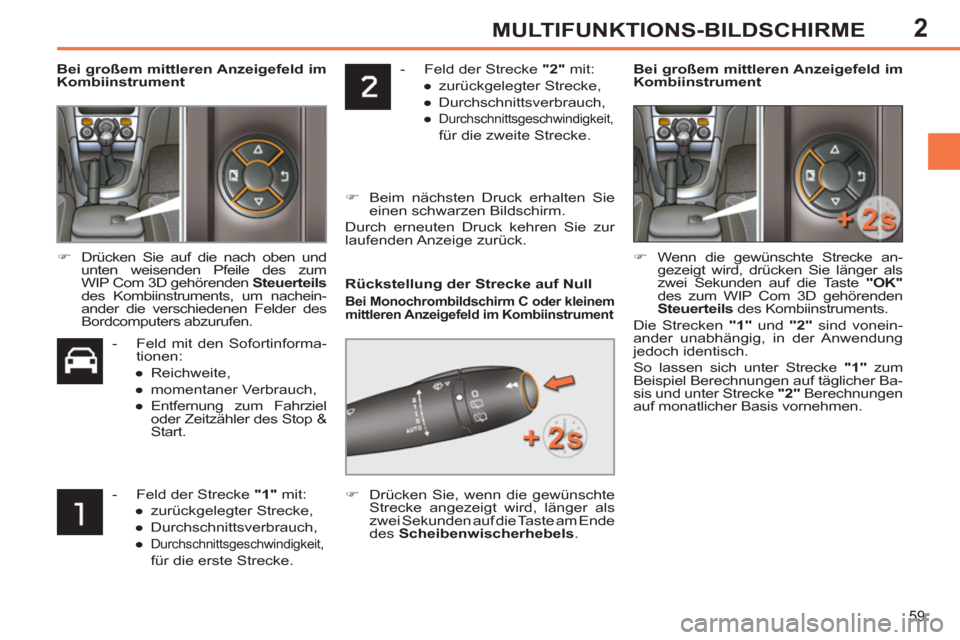

- Feld der Strecke "2"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit,
für die zweite Strecke.



)
Beim nächsten Druck erhalten Sie
einen schwarzen Bildschirm.
Durch erneuten Druck kehren Sie zur
laufenden Anzeige zurück.

Bei großem mittleren Anzeigefeld
im
Kombiinstrument



- Feld mit den Sofortinforma-
tionen:


●
Reichweite,

●
momentaner Verbrauch,

●
Entfernung zum Fahrziel
oder Zeitzähler des Stop &
Start.


)
Drücken Sie auf die nach oben und
unten weisenden Pfeile des zum
WIP Com 3D gehörenden Steuerteils

des Kombiinstruments, um nachein-
ander die verschiedenen Felder des
Bordcomputers abzurufen.


- Feld der Strecke "1"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit,

für die erste Strecke.

Rückstellung der Strecke auf Null


Bei Monochrombildschirm C oder kleinem
mittleren Anzeigefeld im Kombiinstrument



)
Drücken Sie, wenn die gewünschte
Strecke angezeigt wird, länger als
zwei Sekunden auf die Taste am Ende
des Scheibenwischerhebels
.

)
Wenn die gewünschte Strecke an-
gezeigt wird, drücken Sie länger als
zwei Sekunden auf die Taste "OK"

des zum WIP Com 3D gehörenden
Steuerteils
des Kombiinstruments.
Die Strecken "1"
und "2"
sind vonein-
ander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "1"
zum
Beispiel Berechnungen auf täglicher Ba-
sis und unter Strecke "2"
Berechnungen
auf monatlicher Basis vornehmen.

Bei großem mittleren Anzeigefeld
im
Kombiinstrument

2
!
i
i
60
MULTIFUNKTIONS-BILDSCHIRME






Ein paar Begriffserläuterungen…

Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt. Diese Information wird erst ab ei-
ner Geschwindigkeit von 30 km/h
angezeigt.
Dieser Wert kann variieren, wenn
sich Fahrweise oder Strecken-
profi l ändern und dadurch der
momentane Verbrauch erheblich
abweicht.
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.

Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)

Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Computers
auf null zurückgelegt wurde.


Durchschnittsgeschwindigkeit
(km/h oder mph)

Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit (bei
eingeschalteter Zündung).



Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Entfernung.
Sie wird entweder laufend von der Navi-
gationshilfe berechnet, wenn eine Ziel-
führung aktiviert ist, oder vom Benutzer
von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.








Zeitzähler des Stop &
Start-Systems
(Minuten/Sekunden oder
Stunden/Minuten)
Wenn Ihr Fahrzeug mit einem Stop &
Start-System ausgestattet ist, erfolgt eine
Addition der Zeiten mittels Zeitzähler, in
denen das Fahrzeug während der Fahrt in
den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung mit dem
Schlüssel wird der Zeitzähler auf null gestellt.

3
61
BORDKOMFORT








BELÜFTUNG

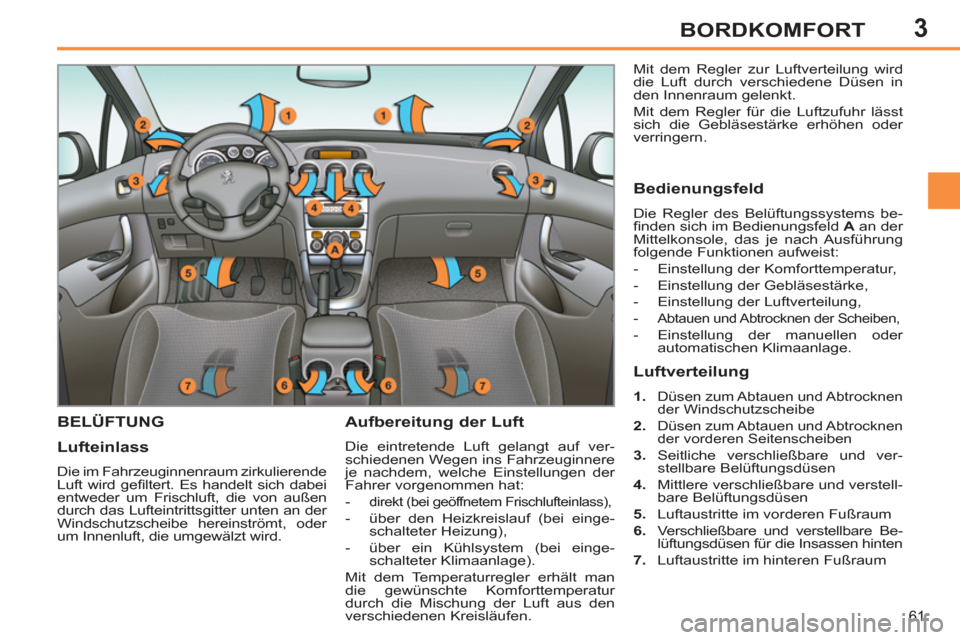

Aufbereitung der Luft

Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:


-
direkt (bei geöffnetem Frischlufteinlass),

- über den Heizkreislauf (bei einge-
schalteter Heizung),

- über ein Kühlsystem (bei einge-
schalteter Klimaanlage).
Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen. Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.


Lufteinlass

Die im Fahrzeuginnenraum zirkulierende
Luft wird gefi ltert. Es handelt sich dabei
entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.


Bedienungsfeld

Die Regler des Belüftungssystems be-
fi nden sich im Bedienungsfeld A
an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:


- Einstellung der Komforttemperatur,

- Einstellung der Gebläsestärke,

- Einstellung der Luftverteilung,

-
Abtauen und Abtrocknen der Scheiben,

- Einstellung der manuellen oder
automatischen Klimaanlage.



Luftverteilung



1.
Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe

2.
Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben

3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Verschließbare und verstellbare Be-
lüftungsdüsen für die Insassen hinten

7.
Luftaustritte im hinteren Fußraum

3
i
i
62
BORDKOMFORT

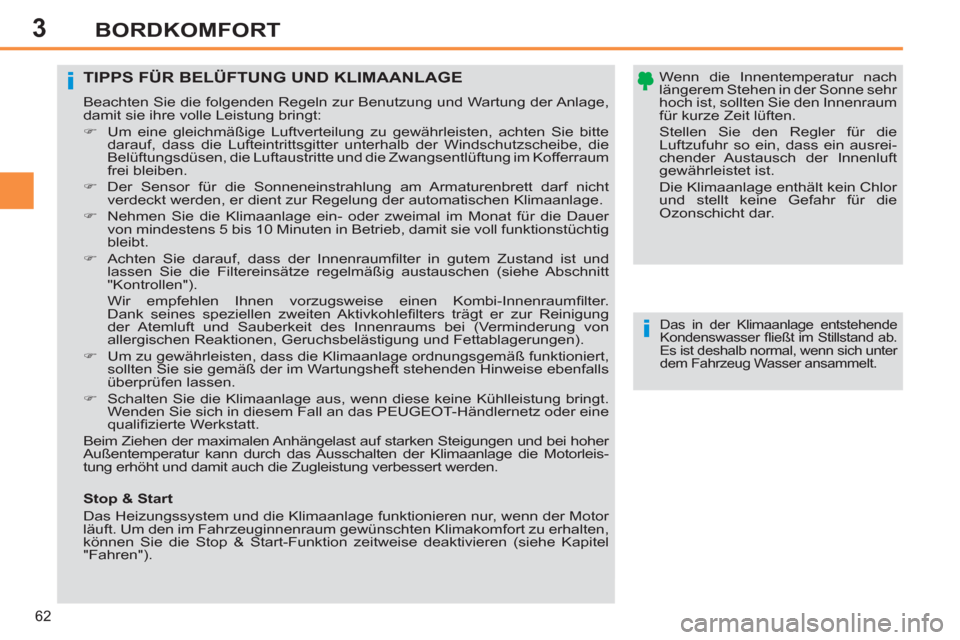

Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr
hoch ist, sollten Sie den Innenraum
für kurze Zeit lüften.
Stellen Sie den Regler für die
Luftzufuhr so ein, dass ein ausrei-
chender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar.










TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE

Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:


)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Kofferraum
frei bleiben.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht
verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer
von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig
bleibt.

)
Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt
"Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter.
Dank seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung
der Atemluft und Sauberkeit des Innenraums bei (Verminderung von
allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls
überprüfen lassen.

)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleis-
tung erhöht und damit auch die Zugleistung verbessert werden.


Das in der Klimaanlage entstehende
Kondenswasser fl ießt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.




Stop & Start
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor
läuft. Um den im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten,
können Sie die Stop & Start-Funktion zeitweise deaktivieren (siehe Kapitel
"Fahren").
