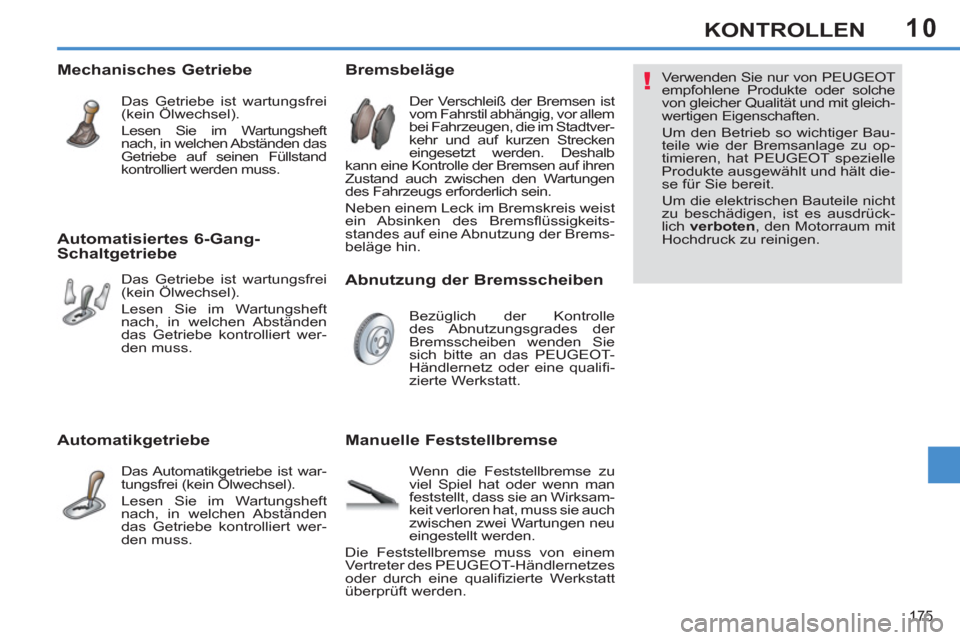

KONTROLLEN

Abnutzung der Bremsscheiben














Bremsbeläge

Manuelle Feststellbremse

Der Verschleiß der Bremsen ist
vom Fahrstil abhängig, vor allem
bei Fahrzeugen, die im Stadtver-
kehr und auf kurzen Strecken
eingesetzt werden. Deshalb
kann eine Kontrolle der Bremsen auf ihren
Zustand auch zwischen den Wartungen
des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist
ein Absinken des Bremsfl üssigkeits-
standes auf eine Abnutzung der Brems-
beläge hin.

Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie
sich bitte an das PEUGEOT-
Händlernetz oder eine qualifi -
zierte Werkstatt.
Wenn die Feststellbremse zu
viel Spiel hat oder wenn man
feststellt, dass sie an Wirksam-
keit verloren hat, muss sie auch
zwischen zwei Wartungen neu
eingestellt werden.
Die Feststellbremse muss von einem
Vertreter des PEUGEOT-Händlernetzes
oder durch eine qualifi zierte Werkstatt
überprüft werden.


Mechanisches Getriebe

Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen das
Getriebe auf seinen Füllstand
kontrolliert werden muss.







Automatisiertes 6-Gang-
Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe kontrolliert wer-
den muss.


Automatikgetriebe

Das Automatikgetriebe ist war-
tungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe kontrolliert wer-
den muss.





















Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit gleich-
wertigen Eigenschaften.
Um den Betrieb so wichtiger Bau-
teile wie der Bremsanlage zu op-
timieren, hat PEUGEOT spezielle
Produkte ausgewählt und hält die-
se für Sie bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrück-
lich verboten
, den Motorraum mit
Hochdruck zu reinigen.

11
i
176
PRAKTISCHE TIPPS

Der Höchstgeschwindigkeitsaufkleber ( I
)
muss auf das Lenkrad des Fahrzeugs ge-
klebt werden, um Sie daran zu erinnern,
dass ein Rad nur vorübergehend benutzt
werden darf.
Fahren Sie mit einem Reifen, der mit
Hilfe des Pannensets repariert wurde,
nicht schneller als 80 km/h.



















REIFENPANNENSET

Das Set befi ndet sich im Kofferraum
unter dem Boden. Es liegt in dem unter
dem Staukasten befi ndlichen Werkzeug-
kasten.

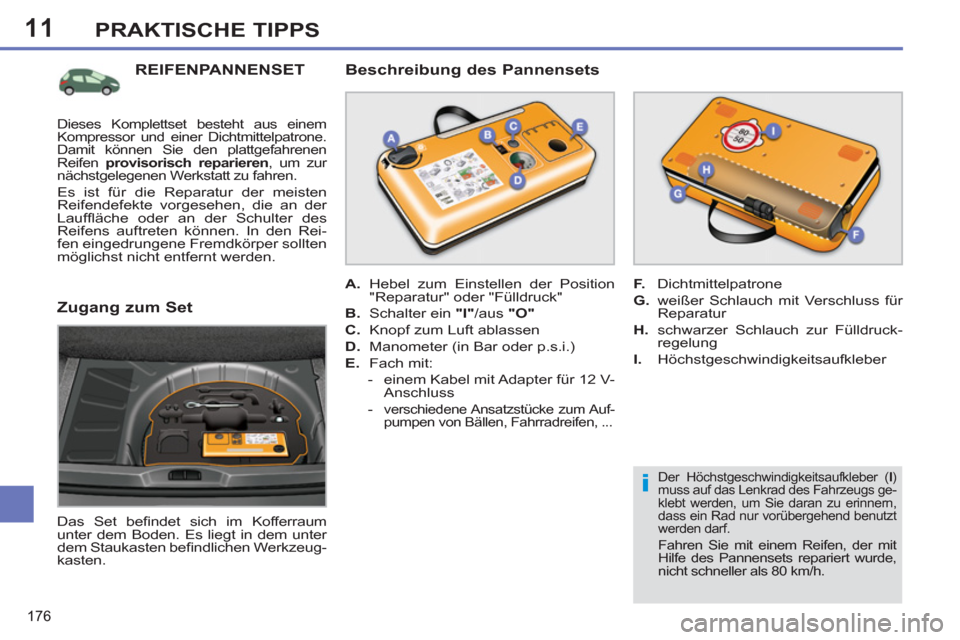

Beschreibung des Pannensets



A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"

B.
Schalter ein "I"
/aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar oder p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für 12 V-
Anschluss

-
verschiedene Ansatzstücke zum Auf-
pumpen von Bällen, Fahrradreifen, ...


F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für
Reparatur

H.
schwarzer Schlauch zur Fülldruck-
regelung

I.
Höchstgeschwindigkeitsaufkleber


Zugang zum Set

Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone.
Damit können Sie den plattgefahrenen
Reifen provisorisch reparieren
, um zur
nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffl äche oder an der Schulter des
Reifens auftreten können. In den Rei-
fen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.

11
i!
177
PRAKTISCHE TIPPS

Reparaturanleitung



)
Schalten Sie die Zündung aus.

)
Drehen Sie den Hebel A
in
die Position "Reparatur".

)
Vergewissern Sie sich,
dass der Schalter B
auf "O"

steht.

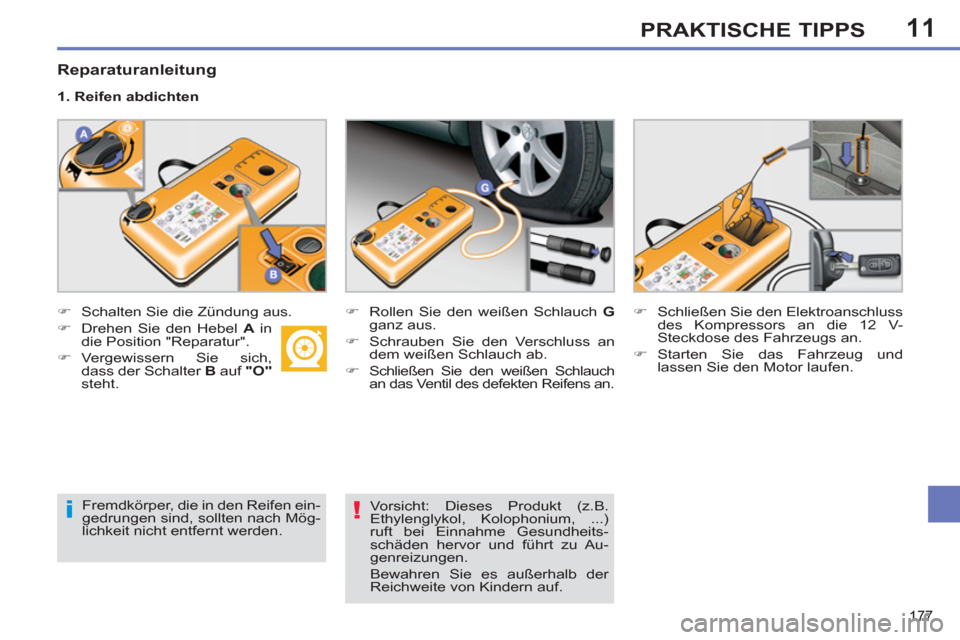

1. Reifen abdichten

)
Rollen Sie den weißen Schlauch G

ganz aus.

)
Schrauben Sie den Verschluss an
dem weißen Schlauch ab.

)

Schließen Sie den weißen Schlauch
an das Ventil des defekten Reifens an.

)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und
lassen Sie den Motor laufen.

Fremdkörper, die in den Reifen ein-
gedrungen sind, sollten nach Mög-
lichkeit nicht entfernt werden.
Vorsicht: Dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...)
ruft bei Einnahme Gesundheits-
schäden hervor und führt zu Au-
genreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.

11
i
i
178
PRAKTISCHE TIPPS

Sollten Sie diesen Druckwert nach
ca. 5 bis 7 Minuten nicht erreichen,
so ist der Reifen nicht reparabel.
Wenden Sie sich in diesem Fall an
das PEUGEOT-Händlernetz oder
eine qualifi zierte Werkstatt, um Ihre
Reifenpanne beheben zu lassen.
)
Schalten Sie den Kompressor ein,
indem Sie den Schalter B
auf "I"

stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie
den Ventilschlauch während dieses
Vorgangs nicht ab (Spritzgefahr).
)
Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wie-
der auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

)
Fahren Sie sofort ca. fünf Kilome-
ter mit reduzierter Geschwindigkeit
(20 bis 60 km/h), damit das Leck
abgedichtet wird.

)
Halten Sie an, um die Reparatur
und den Druck mit Hilfe des Reifen-
pannensets zu kontrollieren.

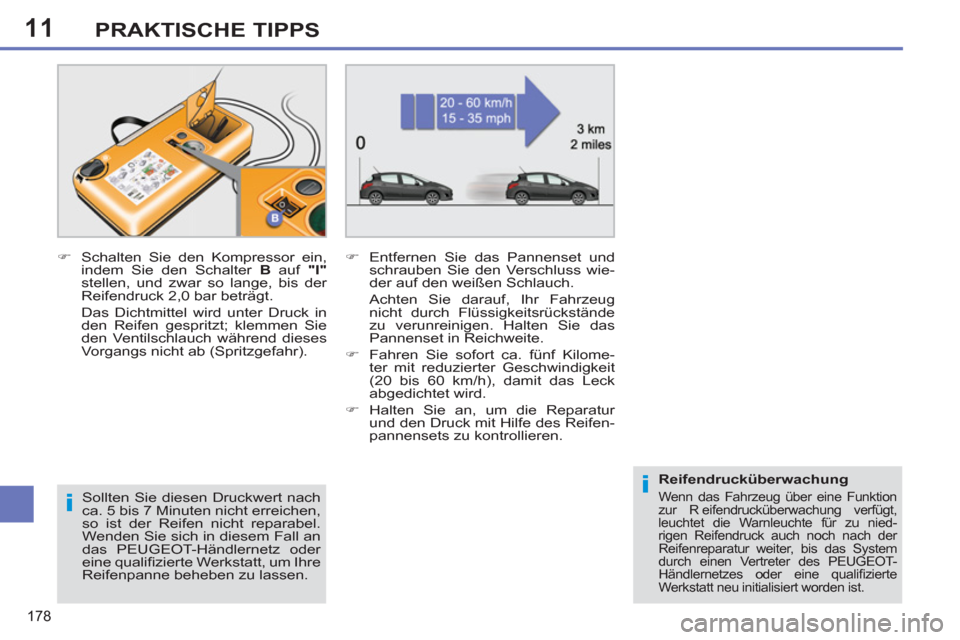

Reifendrucküberwachung
Wenn das Fahrzeug über eine Funktion
zur R eifendrucküberwachung verfügt,
leuchtet die Warnleuchte für zu nied-
rigen Reifendruck auch noch nach der
Reifenreparatur weiter, bis das System
durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifi zierte
Werkstatt neu initialisiert worden ist.

11
!
179
PRAKTISCHE TIPPS


)
Drehen Sie den Hebel A
in
die Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil
des reparierten Rads an.
)
Schließen Sie den Elektroanschluss
des Kompressors erneut an die
12 V-Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.

)

Suchen Sie baldmöglichst einen
PEUGEOT-Vertragspartner oder
eine qualifi zierte Werkstatt auf.
Informieren Sie den zuständigen
Techniker unbedingt, dass Sie
das Pannenset verwendet haben.
Nach Diagnose des Reifens wird
er Ihnen mitteilen, ob der Reifen
repariert werden kann oder aus-
getauscht werden muss.

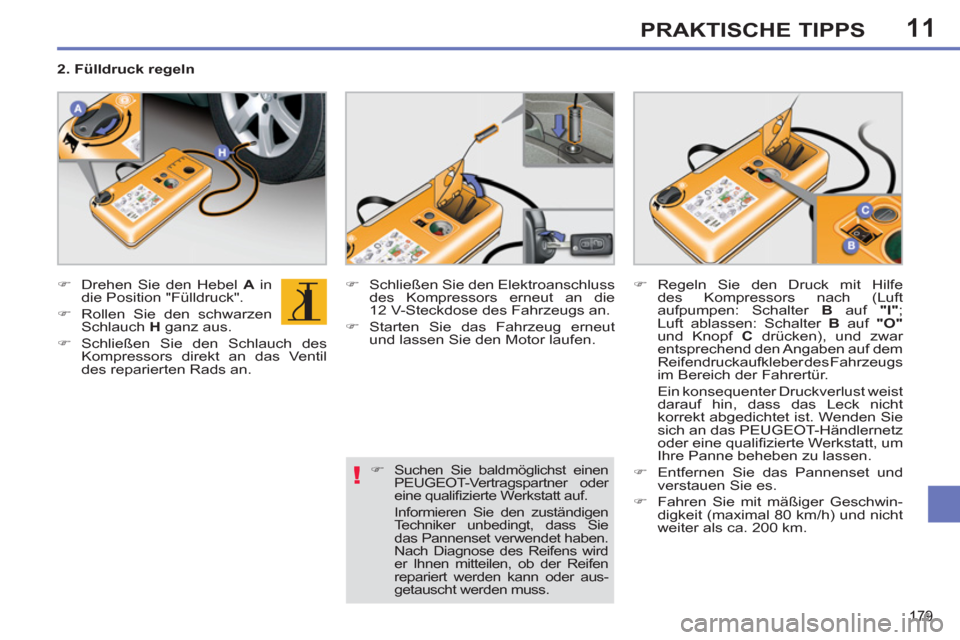

2. Fülldruck regeln

)
Regeln Sie den Druck mit Hilfe
des Kompressors nach (Luft
aufpumpen: Schalter B
auf "I"
;
Luft ablassen: Schalter B
auf "O"

und Knopf C
drücken), und zwar
entsprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs
im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist
darauf hin, dass das Leck nicht
korrekt abgedichtet ist. Wenden Sie
sich an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt, um
Ihre Panne beheben zu lassen.


)
Entfernen Sie das Pannenset und
verstauen Sie es.

)
Fahren Sie mit mäßiger Geschwin-
digkeit (maximal 80 km/h) und nicht
weiter als ca. 200 km.

11
!
180
PRAKTISCHE TIPPS
Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit
steht auf der Patrone.
Die Flüssigkeitspatrone ist zum einma-
ligen Gebrauch bestimmt. Sie muss
ersetzt werden, auch wenn sie nur an-
gebrochen ist.
Entsorgen Sie die Patrone nach Ge-
brauch nicht in der freien Natur. Geben
Sie sie im PEUGEOT-Händlernetz oder
bei einer dafür zuständigen Entsor-
gungsstelle ab.
Denken Sie daran, sich eine neue Fla-
sche mit Dichtmittel zu besorgen. Sie
erhalten sie im PEUGEOT-Händlernetz
oder bei einer qualifi zierten Werkstatt.

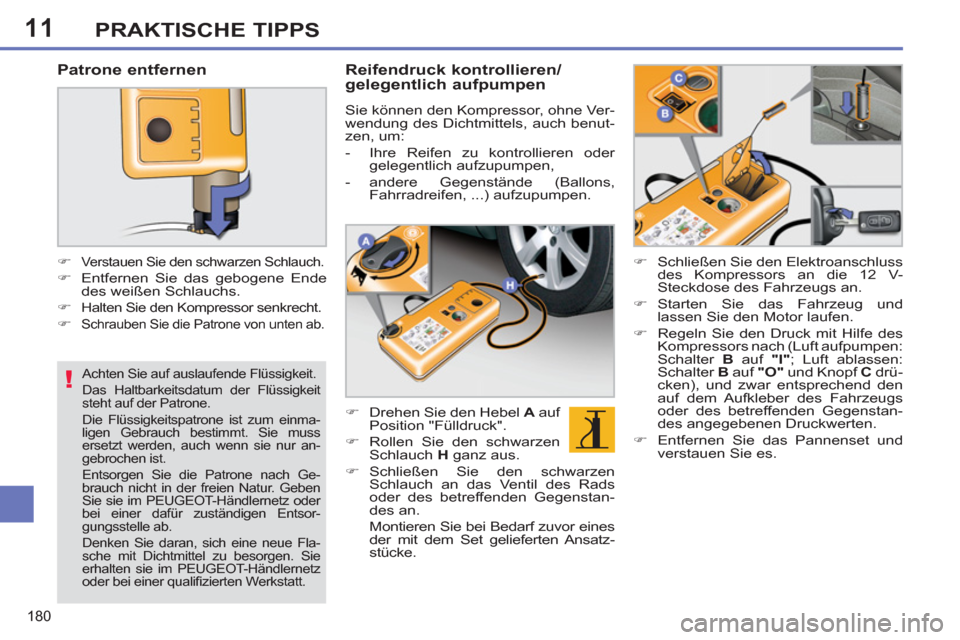

Patrone entfernen




)
Verstauen Sie den schwarzen Schlauch.


)
Entfernen Sie das gebogene Ende
des weißen Schlauchs.

)

Halten Sie den Kompressor senkrecht.


)
Schrauben Sie die Patrone von unten ab.



Reifendruck kontrollieren/
gelegentlich aufpumpen

Sie können den Kompressor, ohne Ver-
wendung des Dichtmittels, auch benut-
zen, um:


- Ihre Reifen zu kontrollieren oder
gelegentlich aufzupumpen,

- andere Gegenstände (Ballons,
Fahrradreifen, ...) aufzupumpen.


)
Drehen Sie den Hebel A
auf
Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den schwarzen
Schlauch an das Ventil des Rads
oder des betreffenden Gegenstan-
des an.
Montieren Sie bei Bedarf zuvor eines
der mit dem Set gelieferten Ansatz-
stücke.
)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und
lassen Sie den Motor laufen.

)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drü-
cken), und zwar entsprechend den
auf dem Aufkleber des Fahrzeugs
oder des betreffenden Gegenstan-
des angegebenen Druckwerten.

)
Entfernen Sie das Pannenset und
verstauen Sie es.

11
i
181
PRAKTISCHE TIPPS
Es ist ausschließlich für die Repa-
ratur von Löchern in der Lauffl äche
oder an der Reifenseitenwand mit
einem Durchmesser von maximal
6 mm vorgesehen. In den Reifen
eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.








REIFENPANNENSET

Dieses Komplettset besteht
aus einem Kompressor
und einer Druckfl asche mit Dichtmittel.
Damit können Sie den Reifen provi-
sorisch reparieren
, um zur nächstge-
legenen Werkstatt zu fahren.
Das Set befi ndet sich im Staufach des
Kofferraums.

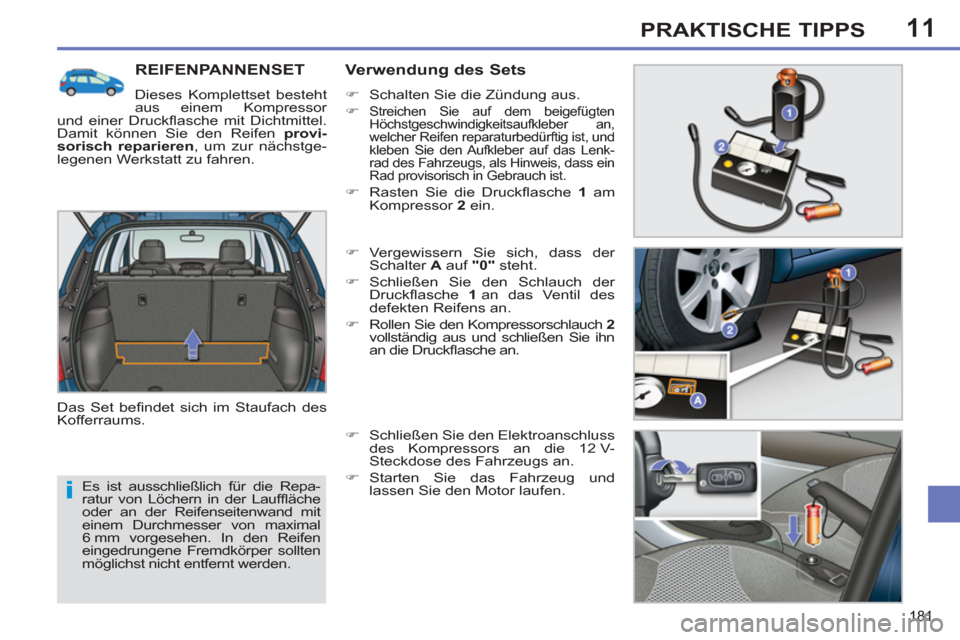

Verwendung des Sets



)
Schalten Sie die Zündung aus.

)

Streichen Sie auf dem beigefügten
Höchstgeschwindigkeitsaufkleber an,
welcher Reifen reparaturbedürftig ist, und
kleben Sie den Aufkleber auf das Lenk-
rad des Fahrzeugs, als Hinweis, dass ein
Rad provisorisch in Gebrauch ist.

)
Rasten Sie die Druckfl asche 1
am
Kompressor 2
ein.

)
Vergewissern Sie sich, dass der
Schalter A
auf "0"
steht.

)
Schließen Sie den Schlauch der
Druckfl asche 1
an das Ventil des
defekten Reifens an.

)
Rollen Sie den Kompressorschlauch 2

vollständig aus und schließen Sie ihn
an die Druckfl asche an.

)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und
lassen Sie den Motor laufen.

11
i
182
PRAKTISCHE TIPPS
Sollten Sie diesen Druckwert nach
ca. fünf bis zehn Minuten nicht errei-
chen, so ist der Reifen nicht reparabel.
Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder
an eine qualifi zierte Werkstatt, um die
Panne beheben zu lassen.


)

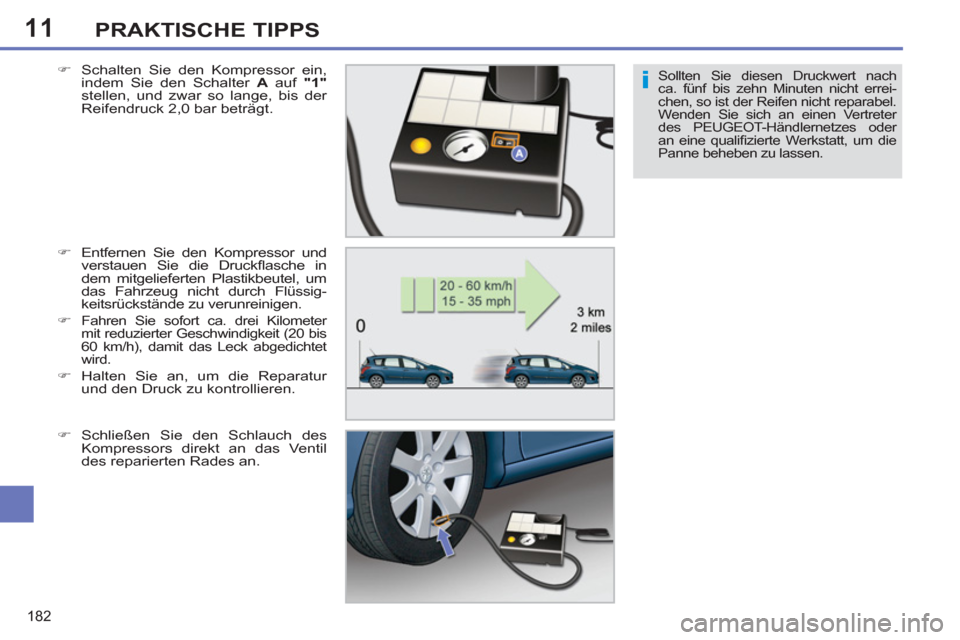

Schalten Sie den Kompressor ein,
indem Sie den Schalter A
auf "1"

stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.

)
Entfernen Sie den Kompressor und
verstauen Sie die Druckfl asche in
dem mitgelieferten Plastikbeutel, um
das Fahrzeug nicht durch Flüssig-
keitsrückstände zu verunreinigen.

)

Fahren Sie sofort ca. drei Kilometer
mit reduzierter Geschwindigkeit (20 bis
60 km/h), damit das Leck abgedichtet
wird.

)
Halten Sie an, um die Reparatur
und den Druck zu kontrollieren.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil
des reparierten Rades an.
