2011 Peugeot 308 SW BL Betriebsanleitung (in German)

287

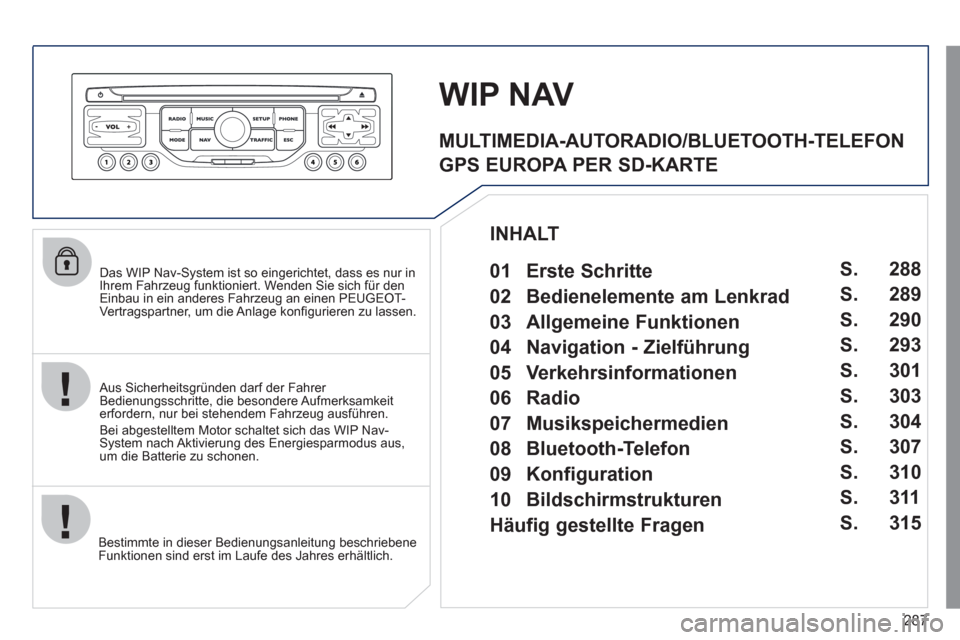

Das WIP Nav-System ist so eingerichtet, dass es nur in
Ihrem Fahrzeug funktioniert. Wenden Sie sich für den
Einbau in ein anderes Fahrzeug an einen PEUGEOT-
Vertragspartner, um die Anlage konfi gurieren zu lassen.

Bestimmte in dieser Bedienungsanleitung beschriebene
Funktionen sind erst im Laufe des Jahres erhältlich.







WIP NAV


Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeit
erfordern, nur bei stehendem Fahrzeug ausführen.
Bei abgestelltem Motor schaltet sich das WIP Nav-
System nach Aktivierung des Energiesparmodus aus,
um die Batterie zu schonen.


MULTIMEDIA-AUTORADIO/BLUETOOTH-TELEFON
GPS EUROPA PER SD-KARTE

01 Erste Schritte
INHALT

02 Bedienelemente am Lenkrad

03 Allgemeine Funktionen

04 Navigation - Zielführung

05 Verkehrsinformationen

06 Radio

07 Musikspeichermedien

08 Bluetooth-Telefon

09 Konfiguration

10 Bildschirmstrukturen S.
S.
S.
S.
S.
S.
S.
S.
S.
S.

Häufig gestellte Fragen S. 288
289
290
293
301
303
304
307
310
311
315

288
01
1
5
10 234 6
1311
9
14 157812 16

1. Bei abgestelltem Motor:
- Kurzes Drücken: Ein/Aus
- Langes Drücken: Pause bei Wiedergabe der
CD, Radio Stummschaltung
Bei laufendem Motor:
- Kurzes Drücken: Pause bei Wiedergabe der CD,
Radio Stummschaltung
- Langes Drücken: Reinitialisierung des Systems

2. Lautstärkeregelung (jede Audio-Quelle ist
unabhängig, einschließlich Navigationsmeldung
und Warnmeldung des Navigationssystems)

3. Zugang zum Radio-Menü, Anzeige der Senderliste

4. Zugang zum Musik-Menü, Anzeige der Titel


5. Zugang zum Menü "SETUP"
Langes Drücken: Zugang zum GPS und zum
Demomodus

6. Zugang zum Telefon-Menü, Anzeige der Anrufl iste

7. Zugang zum Menü "MODUS"
Auswahl der Funktion, in der sich nacheinander
folgende Menüs anzeigen lassen:
Radio, Karte, NAV (wenn eine Zielführung läuft),
Telefon (wenn ein Gespräch geführt wird), Diagnostik
Fahrzeug (Warnungen).
Langes Drücken: Bildschirmanzeige schwarz (DARK)

8. Zugang zum Navigations-Menü, Anzeige der letzten
Ziele

9. Zugang zum Verkehrs-Menü, Anzeige der aktuellen
Verkehrswarnmeldungen

10. ESC: Abbruch des laufenden Vorgangs

11. CD-Auswurf


12. Auswahl des vorherigen/nächsten Radiosenders auf
der Liste
Auswahl des vorherigen/nächsten MP3-Verzeichnisses

Auswahl der vorherigen/nächsten Seite einer Liste

13. Auswahl des vorherigen/nächsten Radiosenders
Auswahl des vorherigen/nächsten CD- oder MP3-Titels
Auswahl der vorherigen/nächsten Zeile einer Liste

14. Tasten 1 bis 6:
Auswahl eines gespeicherten Senders
Langes Drücken: Speichern des eingestellten Senders

15. Laufwerk SD-Karte nur für Navigation

16. Drehwählschalter für die Anzeige auf dem Bildschirm
und je nach Menükontext
Kurzes Drücken: Kontextmenü oder Bestätigung
Langes Drücken: spezielles Kontextmenü der
angezeigten Liste

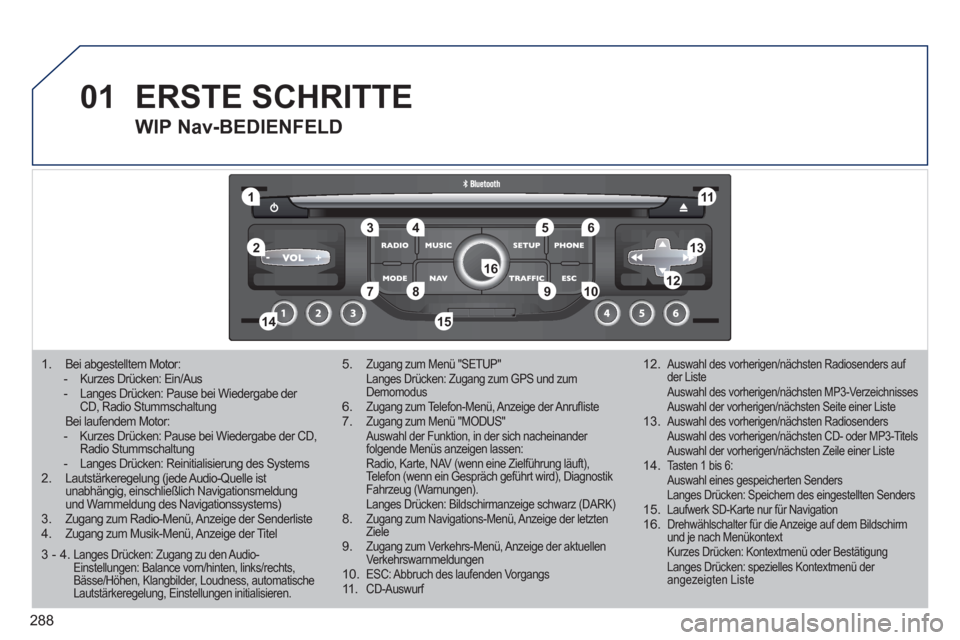

ERSTE SCHRITTE


WIP Nav-BEDIENFELD

3 - 4. Langes Drücken: Zugang zu den Audio-
Einstellungen: Balance vorn/hinten, links/rechts,
Bässe/Höhen, Klangbilder, Loudness, automatische
Lautstärkeregelung, Einstellungen initialisieren.

289

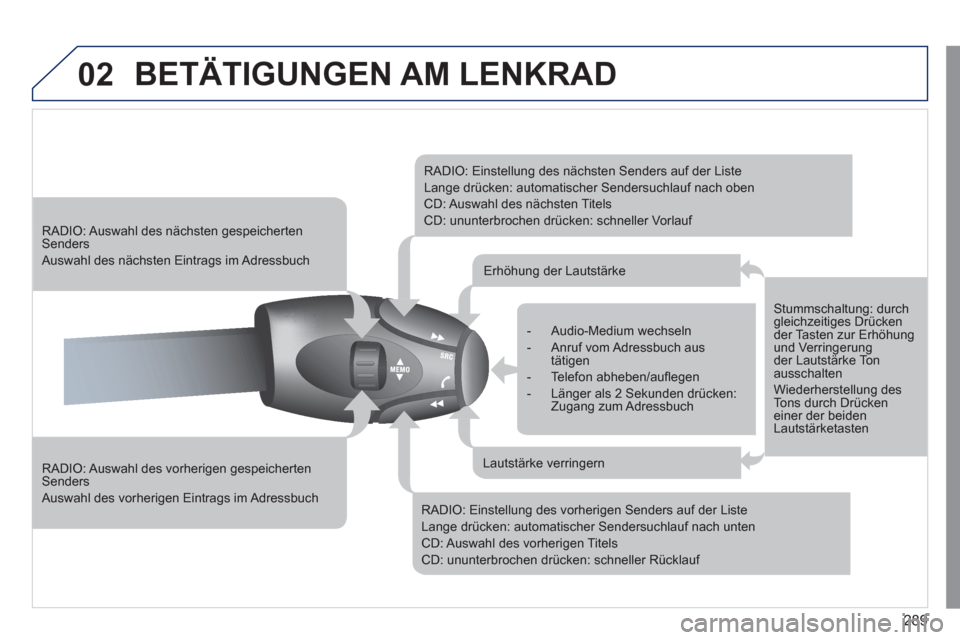

02 BETÄTIGUNGEN AM LENKRAD


RADIO: Auswahl des vorherigen gespeicherten
Senders
Auswahl des vorherigen Eintrags im Adressbuch

RADIO: Auswahl des nächsten gespeicherten
Senders
Auswahl des nächsten Eintrags im Adressbuch
RADIO: Einstellung des nächsten Senders auf der Liste
Lange drücken: automatischer Sendersuchlauf nach oben
CD: Auswahl des nächsten Titels
CD: ununterbrochen drücken: schneller Vorlauf

RADIO: Einstellung des vorherigen Senders auf der Liste
Lange drücken: automatischer Sendersuchlauf nach unten
CD: Auswahl des vorherigen Titels
CD: ununterbrochen drücken: schneller Rücklauf


- Audio-Medium wechseln

- Anruf vom Adressbuch aus
tätigen

- Telefon abheben/aufl egen

- Länger als 2 Sekunden drücken:
Zugang zum Adressbuch

Erhöhung der Lautstärke

Lautstärke verringern
Stummschaltung: durch
gleichzeitiges Drücken
der Tasten zur Erhöhung
und Verringerung
der Lautstärke Ton
ausschalten
Wiederherstellung des
Tons durch Drücken
einer der beiden
Lautstärketasten

290
03 ALLGEMEINE FUNKTIONEN


Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht
scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz.
KARTE IN
VOLLBILDSCHIRMANZEIGE


NAVIGATION

(Bei laufender Zielführung)


SETUP:

Sprache * , Datum und Uhrzeit * , Display
Fahrzeugparameter * , Einheiten und
Systemparameter, "Demo-Modus"

*
Je nach Modell verfügbar. RADIO/ ABSPIELGERÄTE FÜR
MUSIK - SPEICHERMEDIEN









Durch mehrfaches Drücken der Taste MODE erhalten Sie Zugang zu folgenden Menüs:

TELEFON



(Bei laufendem Gespräch)


TRAFFI

C
:
Verkehrsinformationen und -meldungen

Eine Gesamtübersicht über die Menüs im Einzelnen fi nden Sie im
Abschnitt "Bildschirmstrukturen".

291
03 ALLGEMEINE FUNKTIONEN

Durch Drücken des Einstellrads OK
erhalten Sie je nach Bildschirmanzeige
Zugang zu den Kurzmenüs.






ANZEIGE JE NACH KONTEXT


NAVIGATION (BEI LAUFENDER
ZIELFÜHRUNG):
Abbrechen
Ansage wdh.
Strecke sperren
Routen-Info
Ziel zeigen
Trip-Info
Routentyp
Meiden
Satelliten-Info
Zoom/Scroll
Ansage

Routen-Optionen
1
2
3
3
2
1
1
1
3
1
1
2


TELEFON:
Aufl egen
Halten
Wählen
DTMF-Töne
Privat

Mikrofon aus
1
1
1
1
1
1

292
03 ALLGEMEINE FUNKTIONEN







ANZEIGE JE NACH KONTEXT
1
1
1
1
1
1


RADIO:

Im FM-Betrieb

Verkehrsfunk
RDS
Radiotext
Regionalprog.

Im AM-Betrieb
AM
Verkehrsfunk
AM -Liste aktualisieren

FM
1
2
1
2
2
2
2
2
2
2


LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN:
Verkehrsfunk
Play-Optionen
Normale Reihenfolge
Titelmix
Ordner wiederholen
Musik wählen

Anspielen
1
1
2
2
2
2
1


VOLLBILDKARTE:

Zielführung fortsetzen Zielführung abbrechen

Ziel setzen
In Umgebung
Positions-Info
Einstellungen
Zoom/Scroll

293
04
1
2
3
5
6
4
NAVIGATION - ZIELFÜHRUNG
















ZIELAUSWAHL


Drücken Sie erneut die Taste NAV
oder wählen Sie die Funktion
"Navigations-Menü" und drücken Sie
zur Bestätigung den Drehknopf.

Wählen Sie die Funktion
"Zieleingabe" und drücken Sie zur
Bestätigung den Drehknopf.
Drücken Sie die Taste NAV.

Geben Sie die Buchstaben des Ortes
nacheinander ein und bestätigen
Sie jede Eingabe durch Drücken des
Drehknopfes.
Drehen Sie nach der Auswahl des
Landes den Drehknopf und wählen
Sie die Funktion Ort. Drücken Sie zur
Bestätigung den Drehknopf.
Legen Sie die Navigations-SD-Karte in das Laufwerk an der Frontseite ein und
lassen Sie sie im Laufwerk, solange Sie die Navigationsfunktionen benutzen.
Die Daten auf der Navigations-SD-Karte dürfen nicht geändert werden.
Die aktualisierten Versionen des Kartenwerks sind im PEUGEOT-
Händlernetz erhältlich.

Eine (durch die Eingabe der ersten Buchstaben) vorgegebene Liste
der Orte in dem betreffenden Land ist über die Taste LIST auf der
Bildschirmtastatur abrufbar.
Wählen Sie die Funktion
"Adresseingabe" und drücken Sie
zur Bestätigung den Drehknopf.

Die Liste mit den 20 letzten Zielen erscheint unter der Funktion
"Navigations-Menü" .


Navigations-Menü



Zieleingabe


Adresseingabe

294
04
7
8
9

Um ein Ziel zu löschen, wählen Sie ausgehend von den Schritten 1 bis 3 die Funktion "Aus letzten Zielen wählen" .
Durch langes Drücken eines der Ziele wird eine Liste mit Befehlen eingeblendet, aus der Sie die Funktion auswählen können.

Eintrag löschen

Liste löschen


Wiederholen Sie die Schritte 5 bis
7 für die Funktionen "Straße" und
"Hausnummer".
Drehen Sie den Drehknopf und
wählen Sie OK.
Drücken Sie zur Bestätigung den
Drehknopf.

Wählen Sie die Funktion "Im Adressbuch speichern", um die
eingegebene Adresse als Eintrag zu speichern. Drücken Sie zur
Bestätigung der gewählten Funktion den Drehknopf.
Mit dem WIP Nav können bis zu 500 Adresseinträge gespeichert
werden.
Zur schnelleren Eingabe kann nach Auswahl der Funktion "PLZ"
die Postleitzahl direkt eingegeben werden.
Benutzen Sie zur Eingabe der Buchstaben und Ziffern die
Bildschirmtastatur.
Wählen Sie anschließend
"
Zielführung starten
" und drücken
Sie zur Bestätigung den Drehknopf.

Während einer Zielführung wird durch
Drücken des Lichtschalters die letzte
Anweisung der Zielführung wiederholt.
Karteneinstellungen
Die Karte lässt sich auch mit dem Drehrad vergrößern und
verkleinern.
Über das verkürzte Menü VOLLBILDSCHIRMANZEIGE lässt sich
die Karte heranzoomen oder die Kartenrichtung wählen.
Drücken Sie auf MODE bis zur Vollbildschirmanzeige. Drücken
Sie den Drehknopf und wählen Sie dann "Einstellungen". Wählen
Sie im Anschluss "2,5D Karte" oder "2D Karte" und schließlich
"Richtung Nord" oder "Fahrtrichtung" .

Wählen Sie den Routentyp:
"Schnellste Route", "Kürzeste Route" oder "Optimierte Route" und
drücken Sie zur Bestätigung den Drehknopf.
Die Zieleingabe kann auch aus der Funktion "Aus Adressbuch
wählen" oder "Aus letzten Zielen wählen" erfolgen.

Aus letzten Zielen wählen



Aus Adressbuch wählen

Zielführung starten



NAVIGATION - ZIELFÜHRUNG
