2011 Peugeot 308 SW BL Betriebsanleitung (in German)

10
167
KONTROLLEN

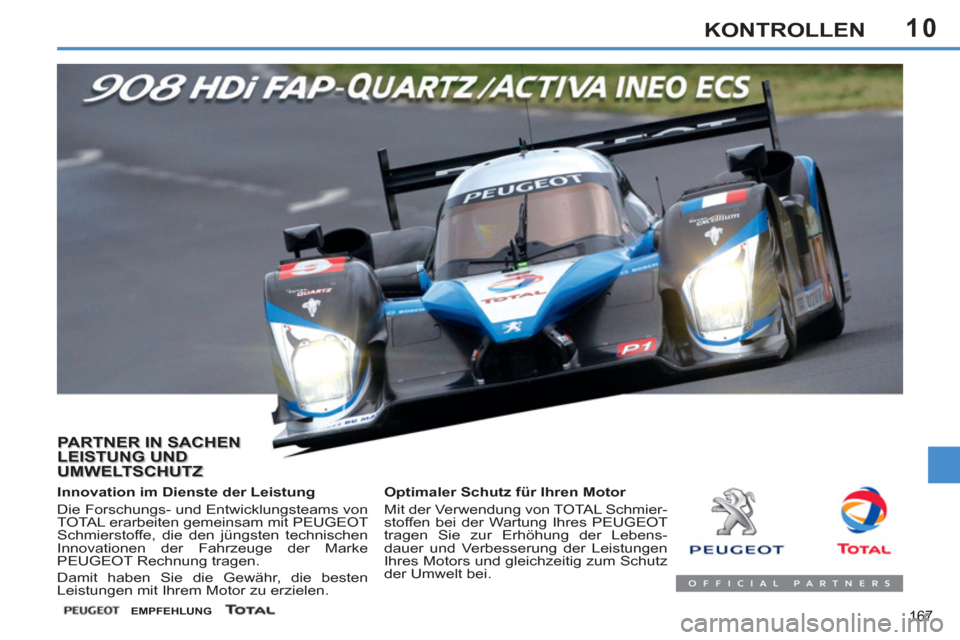

PARTNER IN SACHEN
LEISTUNG UND
UMWELTSCHUTZ


Optimaler Schutz für Ihren Motor
Mit der Verwendung von TOTAL Schmier-
stoffen bei der Wartung Ihres PEUGEOT
tragen Sie zur Erhöhung der Lebens-
dauer und Verbesserung der Leistungen
Ihres Motors und gleichzeitig zum Schutz
der Umwelt bei.
Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von
TOTAL erarbeiten gemeinsam mit PEUGEOT
Schmierstoffe, die den jüngsten technischen
Innovationen der Fahrzeuge der Marke
PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten
Leistungen mit Ihrem Motor zu erzielen.



EMPFEHLUNG

10
i
!
!
168
KONTROLLEN

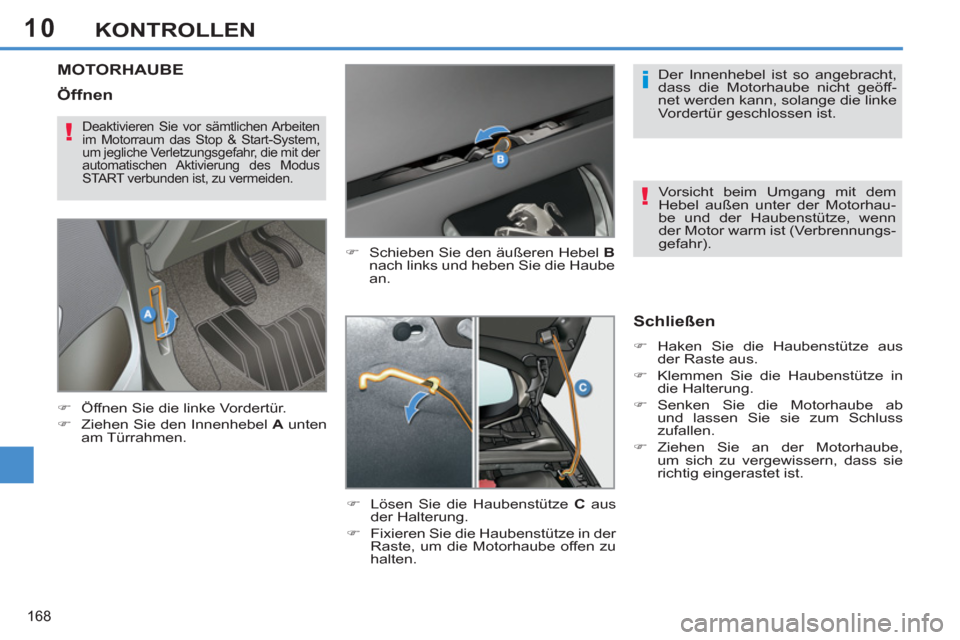

MOTORHAUBE


)
Schieben Sie den äußeren Hebel B

nach links und heben Sie die Haube
an.

)
Lösen Sie die Haubenstütze C
aus
der Halterung.

)
Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten.


Schließen



)
Haken Sie die Haubenstütze aus
der Raste aus.

)
Klemmen Sie die Haubenstütze in
die Halterung.

)
Senken Sie die Motorhaube ab
und lassen Sie sie zum Schluss
zufallen.

)
Ziehen Sie an der Motorhaube,
um sich zu vergewissern, dass sie
richtig eingerastet ist.


)
Öffnen Sie die linke Vordertür.

)
Ziehen Sie den Innenhebel A
unten
am Türrahmen. Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.
Vorsicht beim Umgang mit dem
Hebel außen unter der Motorhau-
be und der Haubenstütze, wenn
der Motor warm ist (Verbrennungs-
gefahr).







Deaktivieren Sie vor sämtlichen Arbeiten
im Motorraum das Stop & Start-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden.


Öffnen

10
i
169
KONTROLLEN

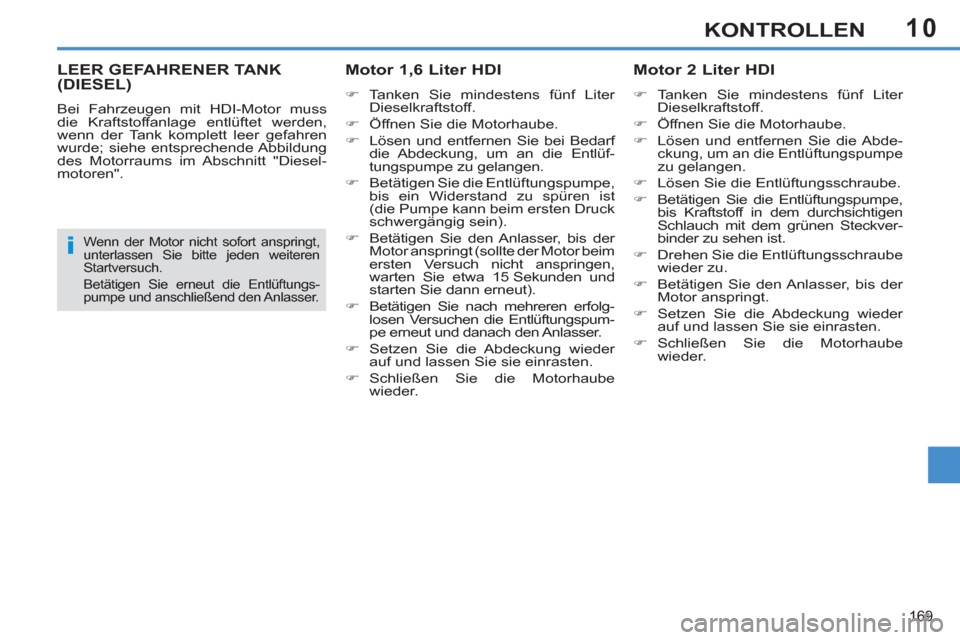

LEER GEFAHRENER TANK
(DIESEL)
Bei Fahrzeugen mit HDI-Motor muss
die Kraftstoffanlage entlüftet werden,
wenn der Tank komplett leer gefahren
wurde; siehe entsprechende Abbildung
des Motorraums im Abschnitt "Diesel-
motoren".

Motor 1,6 Liter HDI



)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Lösen und entfernen Sie bei Bedarf
die Abdeckung, um an die Entlüf-
tungspumpe zu gelangen.

)
Betätigen Sie die Entlüftungspumpe,
bis ein Widerstand zu spüren ist
(die Pumpe kann beim ersten Druck
schwergängig sein).

)
Betätigen Sie den Anlasser, bis der
Motor anspringt (sollte der Motor beim
ersten Versuch nicht anspringen,
warten Sie etwa 15 Sekunden und
starten Sie dann erneut).

)
Betätigen Sie nach mehreren erfolg-
losen Versuchen die Entlüftungspum-
pe erneut und danach den Anlasser.

)
Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

)
Schließen Sie die Motorhaube
wieder.



Motor 2 Liter HDI



)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.

)
Lösen Sie die Entlüftungsschraube.

)
Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsichtigen
Schlauch mit dem grünen Steckver-
binder zu sehen ist.

)
Drehen Sie die Entlüftungsschraube
wieder zu.

)
Betätigen Sie den Anlasser, bis der
Motor anspringt.

)
Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

)
Schließen Sie die Motorhaube
wieder.


Wenn der Motor nicht sofort anspringt,
unterlassen Sie bitte jeden weiteren
Startversuch.
Betätigen Sie erneut die Entlüftungs-
pumpe und anschließend den Anlasser.

10
170
KONTROLLEN














BENZINMOTOREN

Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.


1.
Behälter für Servolenkung

2.
Behälter für Scheiben- und
Scheinwerferwaschanlage

3.
Behälter für Kühlfl üssigkeit
4.
Behälter für Bremsfl üssigkeit

5.
Batterie/Sicherungen

6.
Sicherungskasten
7.
Luftfi lter

8.
Ölmessstab

9.
Öleinfüllöffnung

10
171
KONTROLLEN

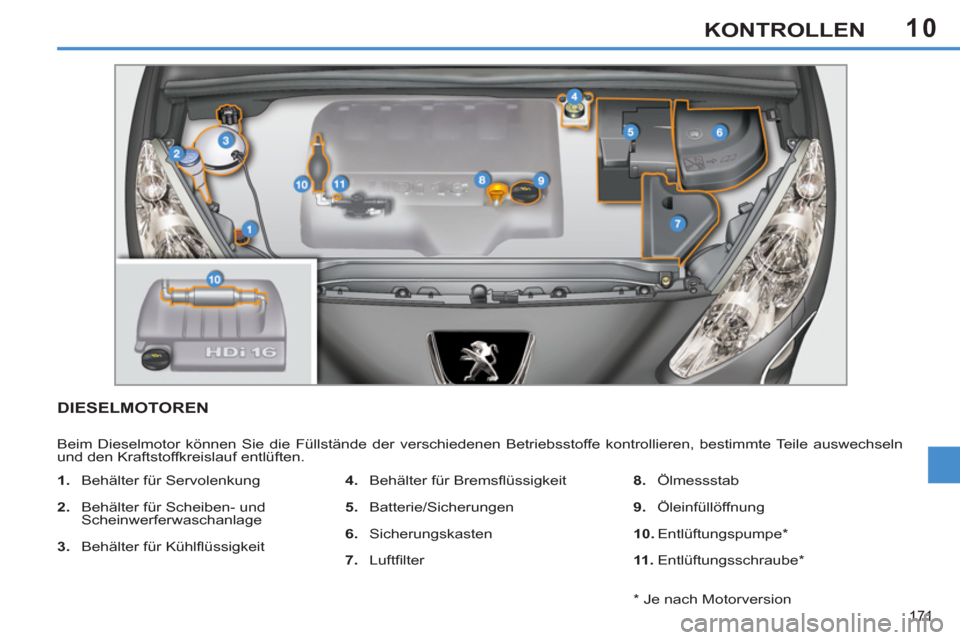

DIESELMOTOREN

Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln
und den Kraftstoffkreislauf entlüften.


1.
Behälter für Servolenkung

2.
Behälter für Scheiben- und
Scheinwerferwaschanlage

3.
Behälter für Kühlfl üssigkeit
4.
Behälter für Bremsfl üssigkeit

5.
Batterie/Sicherungen

6.
Sicherungskasten

7.
Luftfi lter
8.
Ölmessstab

9.
Öleinfüllöffnung

10.
Entlüftungspumpe *

11 .
Entlüftungsschraube *


*
Je nach Motorversion

10
!
i
172
KONTROLLEN

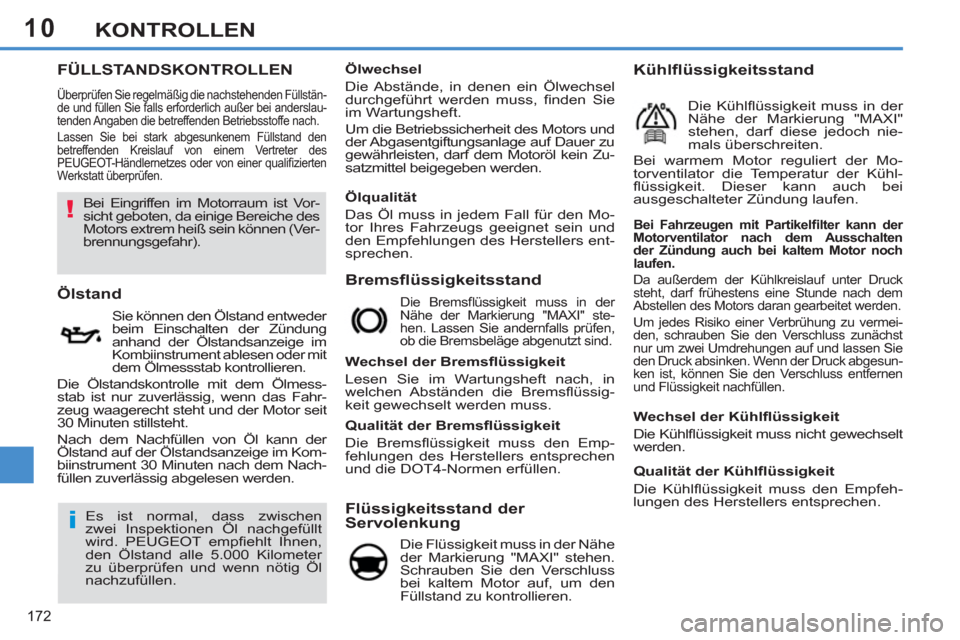

FÜLLSTANDSKONTROLLEN
Überprüfen Sie regelmäßig die nachstehenden Füllstän-
de und füllen Sie falls erforderlich außer bei anderslau-
tenden Angaben die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den
betreffenden Kreislauf von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifi zierten
Werkstatt überprüfen.

Bremsflüssigkeitsstand


Bei Fahrzeugen mit Partikelfi lter kann der
Motorventilator nach dem Ausschalten
der Zündung auch bei kaltem Motor noch
laufen.
Da außerdem der Kühlkreislauf unter Druck
steht, darf frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermei-
den, schrauben Sie den Verschluss zunächst
nur um zwei Umdrehungen auf und lassen Sie
den Druck absinken. Wenn der Druck abgesun-
ken ist, können Sie den Verschluss entfernen
und Flüssigkeit nachfüllen.

Ölstand

Sie können den Ölstand entweder
beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Die Ölstandskontrolle mit dem Ölmess-
stab ist nur zuverlässig, wenn das Fahr-
zeug waagerecht steht und der Motor seit
30 Minuten stillsteht.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige im Kom-
biinstrument 30 Minuten nach dem Nach-
füllen zuverlässig abgelesen werden.
Die Bremsfl üssigkeit muss in der
Nähe der Markierung "MAXI" ste-
hen. Lassen Sie andernfalls prüfen,
ob die Bremsbeläge abgenutzt sind.

Wechsel der Bremsfl üssigkeit
Lesen Sie im Wartungsheft nach, in
welchen Abständen die Bremsfl üssig-
keit gewechselt werden muss.


Flüssigkeitsstand der
Servolenkung

Die Flüssigkeit muss in der Nähe
der Markierung "MAXI" stehen.
Schrauben Sie den Verschluss
bei kaltem Motor auf, um den
Füllstand zu kontrollieren.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, fi nden Sie
im Wartungsheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zu-
satzmittel beigegeben werden.

Es ist normal, dass zwischen
zwei Inspektionen Öl nachgefüllt
wird. PEUGEOT empfi ehlt Ihnen,
den Ölstand alle 5.000 Kilometer
zu überprüfen und wenn nötig Öl
nachzufüllen.
Qualität der Bremsfl üssigkeit
Die Bremsfl üssigkeit muss den Emp-
fehlungen des Herstellers entsprechen
und die DOT4-Normen erfüllen.

Wechsel der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss nicht gewechselt
werden.


Kühlflüssigkeitsstand

Die Kühlfl üssigkeit muss in der
Nähe der Markierung "MAXI"
stehen, darf diese jedoch nie-
mals überschreiten.
Bei warmem Motor reguliert der Mo-
torventilator die Temperatur der Kühl-
fl üssigkeit. Dieser kann auch bei
ausgeschalteter Zündung laufen.

Qualität der Kühlfl üssigkeit
Die Kühlfl üssigkeit muss den Empfeh-
lungen des Herstellers entsprechen.

Bei Eingriffen im Motorraum ist Vor-
sicht geboten, da einige Bereiche des
Motors extrem heiß sein können (Ver-
brennungsgefahr).
Ölqualität
Das Öl muss in jedem Fall für den Mo-
tor Ihres Fahrzeugs geeignet sein und
den Empfehlungen des Herstellers ent-
sprechen.

10
!
173
KONTROLLEN

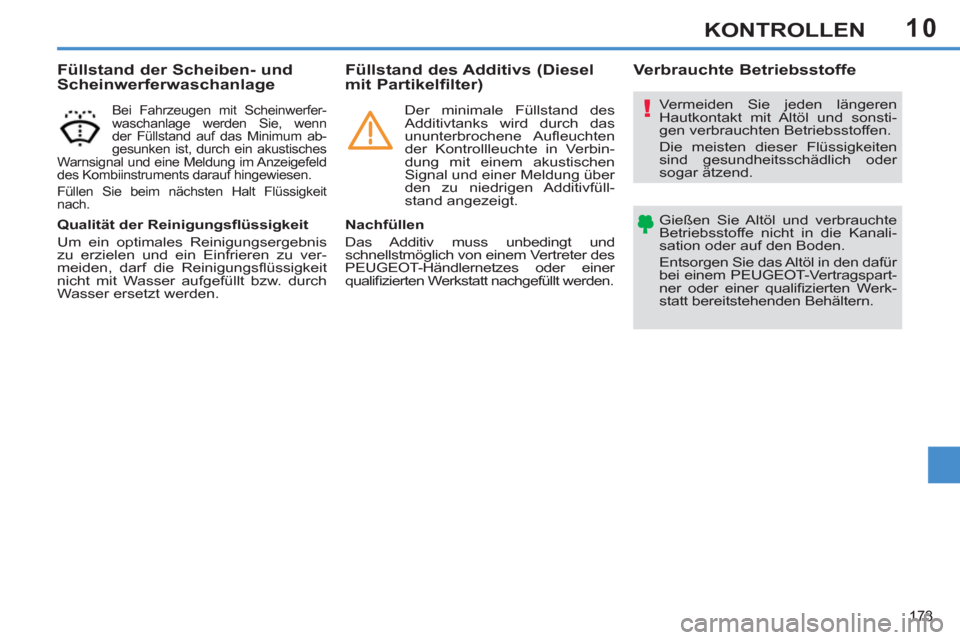

Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonsti-
gen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich oder
sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanali-
sation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür
bei einem PEUGEOT-Vertragspart-
ner oder einer qualifi zierten Werk-
statt bereitstehenden Behältern.









Verbrauchte Betriebsstoffe

Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage werden Sie, wenn
der Füllstand auf das Minimum ab-
gesunken ist, durch ein akustisches
Warnsignal und eine Meldung im Anzeigefeld
des Kombiinstruments darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit
nach.

Qualität der Reinigungsfl üssigkeit
Um ein optimales Reinigungsergebnis
zu erzielen und ein Einfrieren zu ver-
meiden, darf die Reinigungsfl üssigkeit
nicht mit Wasser aufgefüllt bzw. durch
Wasser ersetzt werden.











Füllstand des Additivs (Diesel
mit Partikelfilter)

Nachfüllen
Das Additiv muss unbedingt und
schnellstmöglich von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifi zierten Werkstatt nachgefüllt werden.

Der minimale Füllstand des
Additivtanks wird durch das
ununterbrochene Aufl euchten
der Kontrollleuchte in Verbin-
dung mit einem akustischen
Signal und einer Meldung über
den zu niedrigen Additivfüll-
stand angezeigt.

10
i
174
KONTROLLEN

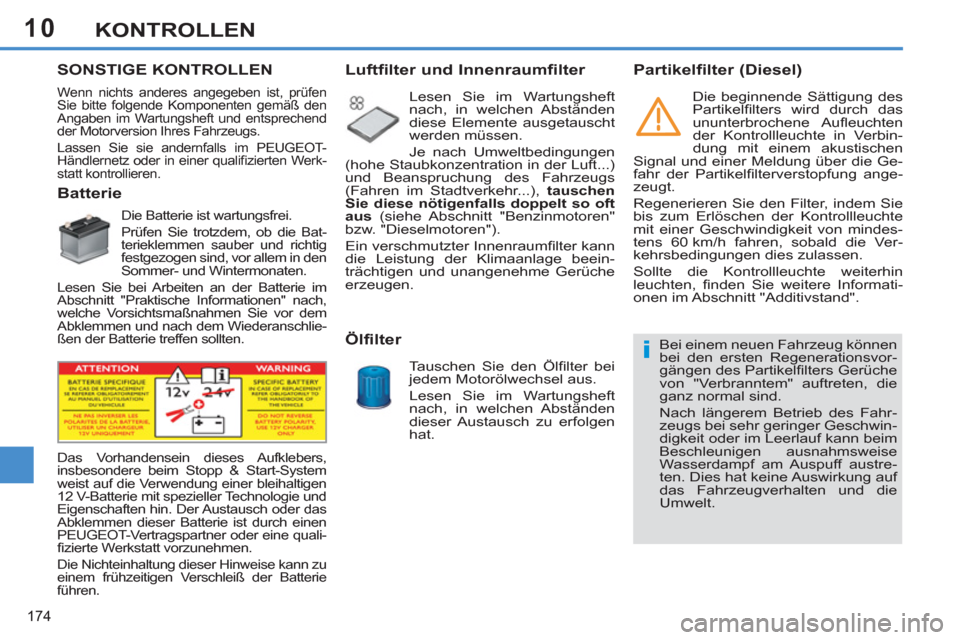

SONSTIGE KONTROLLEN
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsheft und entsprechend
der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-
Händlernetz oder in einer qualifi zierten Werk-
statt kontrollieren.

Batterie
Die Batterie ist wartungsfrei.

Prüfen Sie trotzdem, ob die Bat-
terieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie im
Abschnitt "Praktische Informationen" nach,
welche Vorsichtsmaßnahmen Sie vor dem
Abklemmen und nach dem Wiederanschlie-
ßen der Batterie treffen sollten.


Luftfilter und Innenraumfilter

Lesen Sie im Wartungsheft
nach, in welchen Abständen
diese Elemente ausgetauscht
werden müssen.
Je nach Umweltbedingungen
(hohe Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft
aus
(siehe Abschnitt "Benzinmotoren"
bzw. "Dieselmotoren").
Ein verschmutzter Innenraumfi lter kann
die Leistung der Klimaanlage beein-
trächtigen und unangenehme Gerüche
erzeugen.


Ölfilter

Tauschen Sie den Ölfi lter bei
jedem Motorölwechsel aus.
Lesen Sie im Wartungsheft
nach, in welchen Abständen
dieser Austausch zu erfolgen
hat.






Das Vorhandensein dieses Aufklebers,
insbesondere beim Stopp & Start-System
weist auf die Verwendung einer bleihaltigen
12 V-Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist durch einen
PEUGEOT-Vertragspartner oder eine quali-
fi zierte Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie
führen.










Partikelfilter (Diesel)

Die beginnende Sättigung des
Partikelfi lters wird durch das
ununterbrochene Aufl euchten
der Kontrollleuchte in Verbin-
dung mit einem akustischen
Signal und einer Meldung über die Ge-
fahr der Partikelfi lterverstopfung ange-
zeugt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Kontrollleuchte
mit einer Geschwindigkeit von mindes-
tens 60 km/h fahren, sobald die Ver-
kehrsbedingungen dies zulassen.
Sollte die Kontrollleuchte weiterhin
leuchten, fi nden Sie weitere Informati-
onen im Abschnitt "Additivstand".

Bei einem neuen Fahrzeug können
bei den ersten Regenerationsvor-
gängen des Partikelfi lters Gerüche
von "Verbranntem" auftreten, die
ganz normal sind.
Nach längerem Betrieb des Fahr-
zeugs bei sehr geringer Geschwin-
digkeit oder im Leerlauf kann beim
Beschleunigen ausnahmsweise
Wasserdampf am Auspuff austre-
ten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die
Umwelt.
