2011 Peugeot 308 CC Manuale del proprietario (in Italian)

2
i
47
DISPLAY MULTIFUNZIONE













DISPLAY A COLORI 16/9
AD ALTA DEFINIZIONE E A
SCOMPARSA CON WIP COM 3D

Messaggi sul display

Una volta aperto il display, si visualizza-
no automaticamente e direttamente le
seguenti informazioni:


- l'ora,

- la data,

- l'altezza,

- la temperatura esterna (il valore vi-
sualizzato lampeggia in caso di ri-
schio di ghiaccio),

- le sequenze d'apertura e di chiusura
del tetto,

- l'assistenza grafi ca al parcheggio,

- le funzioni audio,

- le informazioni del telefono e delle
rubriche,

- le informazioni del sistema di guida
imbarcato.



Comandi

Dal frontalino del WIP Com 3D, per sce-
gliere una delle applicazioni:


)
premere il tasto dedicato "RADIO"
,
"MEDIA"
, "NAV"
, "TRAFFIC"
,
"ADDR BOOK"
o "SETUP"
per ac-
cedere al relativo menu,

)
ruotare il comando A
per seleziona-
re una funzione, un elemento in una
lista,

)

premere il pulsante B
per confermare
la selezione,
oppure

)
premere il tasto "ESC"
per uscire
dall'operazione in corso e tornare
alla schermata precedente. Per qualsiasi manipolazione del di-
splay a scomparsa (apertura, rego-
lazione della posizione, ecc.), fare
riferimento al paragrafo "Accesso
al display a scomparsa".
Per maggiori dettagli su queste applicazio-
ni, fare riferimento alla sezione WIP Com
3D del capitolo "Audio e telematica".

2
!
48
DISPLAY MULTIFUNZIONE

Menu "SETUP"



)
Premere il tasto "SETUP"
per ac-
cedere al menu "SETUP"
, che
consente di selezionare una delle
seguenti funzioni:


- "Lingue & messaggi vocali",

- "Data e ora",

- "Display",

- "Unità",

- "Sistema".


Lingue e messaggi vocali
Questo menu permette di:



- selezionare la lingua di visualizzazione
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil,Türkçe * ),


- selezionare i parametri del rico-
noscimento vocale (attivazione/
disattivazione, consigli d'uso, ap-
prendimento personale mediante la
voce, ...),

- regolare il volume della sintesi vocale.



Data e ora
Questo menu permette di regolare la data
e l'ora, il formato della data e il formato
dell'ora (vedere sezione WIP Com 3D del
capitolo "Audio e telematica").

Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e distanza
(Km o miglia).

Sistema
Questo menu permette di ripristinare la
confi gurazione originale, di visualizzare
la versione del software e di attivare i
testi scorrevoli.
Per ragioni di sicurezza, il guidato-
re deve confi gurare il display multi-
funzione a veicolo fermo.

Display
Questo menu permette di regolare la
luminosità del display, lo sfondo e il co-
lore della mappa (modalità giorno/notte
o automatica).

* Secondo il Paese di destinazione.

2
i
i
49
DISPLAY MULTIFUNZIONE




















Accesso al display a scomparsa


Apertura del display


)
Con il display chiuso, premere il co-
mando A
per aprirlo.
Il display si apre automaticamente all'inse-
rimento del contatto, all'accensione del si-
stema audio e telematico, all'effettuazione
di una chiamata telefonica, all'emissione
di un comando vocale e al ricevimento di
un messaggio di allarme abbinato alla spia
STOP. Questo display si apre e si chiude auto-
maticamente.
È comunque possibile aprirlo, chiuderlo
e regolarne la posizione con diversi co-
mandi manuali:


- apertura o chiusura con il comando A
,

- regolazione dell'inclinazione con il
comando B
.
È anche provvisto di una protezione anti-
pizzicamento.
Chiusura del display


)
Con il display aperto, premere il co-
mando A
per richiuderlo.
Il display si chiude automaticamente
una volta interrotto il contatto, dopo circa
tre secondi, se il sistema audio e telema-
tico è spento.
Se si desidera che il display si apra
o si chiuda automaticamente du-
rante l'accensione o lo spegnimen-
to del sistema audio e telematico,
non chiuderlo mentre il sistema audio
e telematico è in funzione. Una volta aperto il display, è possibile
regolarlo con precisione in diversi modi:


)
premere la parte corrispondente del
comando B
per dirigere il display
verso di sé o verso il parabrezza,
o


)
spingere o tirare delicatamente il di-
splay con le mani.

Regolazione della posizione del
display

Antipizzicamento
Durante l'apertura o la chiusura del
display, se quest'ultimo incontra un
ostacolo, il movimento si interrompe
immediatamente e s'inverte di alcuni
millimetri.
Una volta eliminato l'ostacolo, dare nuo-
vamente il comando desiderato.
Memorizzazione della posizione del
display
Il sistema ha in memoria quattro posi-
zioni preregolate.
Ad ogni chiusura del display il sistema
memorizza l'ultima posizione in cui si
trovava.
Ad ogni riapertura del display il sistema
lo riposiziona nella posizione preregolata
più vicina a quella che era stata memo-
rizzata.
Se si chiude il display durante il
funzionamento del sistema audio
e telematico, questo si riaprirà au-
tomaticamente se si effettua una
telefonata, se viene emesso un
comando vocale o se si riceve un
messaggio d'allarme abbinato alla
spia STOP.

2
i
50
DISPLAY MULTIFUNZIONE












Display monocromatico C


Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti


Visualizzazione dei dati

COMPUTER DI BORDO


Sistema che fornisce delle informazioni
immediate sul percorso effettuato (au-
tonomia, consumi…).


Display centrale piccolo del
quadro strumenti


Display centrale grande del
quadro strumenti
In funzione dell'equipaggiamento
del veicolo, le informazioni del com-
puter di bordo sono visualizzate sul
display multifunzione o sul display
centrale del quadro strumenti.

Con il display centrale
grande del
quadro strumenti



)
Premere le frecce in alto e in bas-
so della manopola
del quadro stru-
menti, abbinata al WIP Com 3D, per
visualizzare successivamente i vari
menu del computer di bordo.

)
Premere il pulsante situato all'estre-
mità del comando del tergicristallo
,
per visualizzare successivamente i
vari menu del computer di bordo.

2
51
DISPLAY MULTIFUNZIONE


- Il menu delle informazioni
immediate con:


●
l'autonomia,

●
il consumo immediato,

●
la distanza che rimane da
percorrere o il contatore
di tempo del sistema
Stop & Start.



- Il menu del percorso "1"
con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il primo percorso.



- Il menu del percorso "2"
con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il secondo percorso.



)
La pressione successiva porta alla
visualizzazione di una schermata
nera.
Una seconda pressione riporta alla vi-
sualizzazione corrente.

Azzeramento del percorso


Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti



)
Quando il percorso desiderato è vi-
sualizzato, premere per almeno due
secondi il comando situato all'estre-
mità del comando del tergicristallo
.
Con il display centrale
del quadro
strumenti



)
Quando il percorso desiderato è vi-
sualizzato, premere per almeno due
secondi il tasto "OK"
della m

ano-
pola
del quadro strumenti, abbinata
al WIP Com 3D.
I percorsi "1"
e "2"
sono indipendenti e
di utilizzo identico.
Il percorso "1"
permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso "
2"
dei calcoli mensili.

2
!
i
i
52
DISPLAY MULTIFUNZIONE






Alcune definizioni…

Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT o un riparatore qualifi -
cato. Questa funzione è attiva solo oltre
i 30 km/h.


Questo valore può variare in segui-
to ad un cambiamento di guida o
di tipo di strada, che determini una
notevole variazione del consumo
istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo medio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata negli ultimi istanti.

Consumo medio
(l/100 km o km/l o mpg)

Si tratta della quantità me-
dia di carburante consumato
dall'ultimo azzeramento del
computer.


Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.


Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).



Distanza residua da percorrere

(km o miglia)
Si tratta della distanza che re-
sta da percorrere fi no alla destinazione
fi nale. Viene calcolata istantaneamente
dal sistema di navigazione se è attiva
una guida.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.








Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato
del sistema Stop & Start, un contatore
di tempo accumula le durate della mo-
dalità STOP durante un tragitto.
Si azzera ad ogni inserimento del con-
tatto con la chiave.

3
53
CONFORT








VENTILAZIONE

Trattamento dell'aria

L'aria che entra può seguire vari percor-
si, a seconda dei comandi selezionati
dal guidatore:


- arrivo diretto nell'abitacolo (entrata
d'aria)

- passaggio in un circuito di riscalda-
mento (riscaldamento)

- passaggio in un circuito di refrigera-
zione (climatizzazione). Il comando di temperatura permette di
ottenere il livello di confort desiderato,
miscelando l'aria dei vari circuiti.
Il comando di distribuzione d'aria per-
mette di diffondere l'aria nell'abitacolo
combinando più bocchette di aerazione.
Il comando del fl usso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.

Entrata d'aria

L'aria all'interno dell'abitacolo è fi ltrata e
proviene dall'esterno, attraverso la boc-
chetta situata alla base del parabrezza,
o dall'interno, in ricircolo d'aria.


Frontalino di comando

I comandi di questo sistema sono rag-
gruppati sul frontalino A
della console
centrale. A seconda del modello, le fun-
zioni presentate sono:


- livello di confort desiderato,

- fl usso d'aria,

- ripartizione d'aria,

- sbrinamento e disappannamento,

- comandi manuali o automatici della
climatizzazione.



Diffusione d'aria



1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.

2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.

3.
Aeratori laterali chiudibili ed orienta-
bili.

4.
Aeratori centrali chiudibili ed orien-
tabili.

5.
Uscita d'aria verso il basso per i
passeggeri anteriori.

6.
Uscita d'aria verso il basso per i
passeggeri posteriori.

3
i
i
54
CONFORT

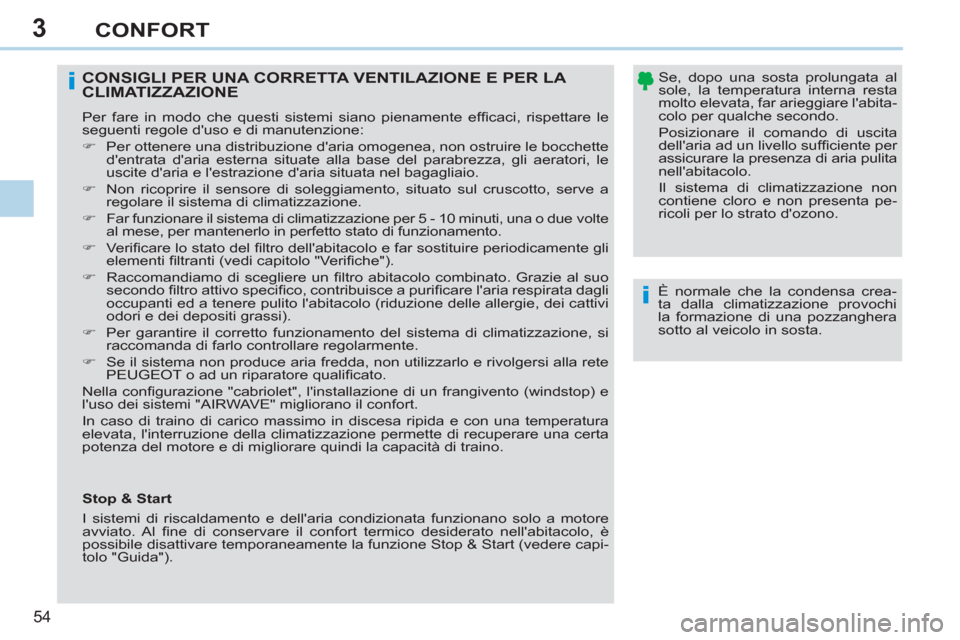

È normale che la condensa crea-
ta dalla climatizzazione provochi
la formazione di una pozzanghera
sotto al veicolo in sosta.


CONSIGLI PER UNA CORRETTA VENTILAZIONE E PER LA
CLIMATIZZAZIONE
Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le
seguenti regole d'uso e di manutenzione:


)
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le
uscite d'aria e l'estrazione d'aria situata nel bagagliaio.

)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a
regolare il sistema di climatizzazione.

)
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte
al mese, per mantenerlo in perfetto stato di funzionamento.

)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").

)
Raccomandiamo di scegliere un fi ltro abitacolo combinato. Grazie al suo
secondo fi ltro attivo specifi co, contribuisce a purifi care l'aria respirata dagli
occupanti ed a tenere pulito l'abitacolo (riduzione delle allergie, dei cattivi
odori e dei depositi grassi).

)
Per garantire il corretto funzionamento del sistema di climatizzazione, si
raccomanda di farlo controllare regolarmente.

)
Se il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.
Nella confi gurazione "cabriolet", l'installazione di un frangivento (windstop) e
l'uso dei sistemi "AIRWAVE" migliorano il confort.
In caso di traino di carico massimo in discesa ripida e con una temperatura
elevata, l'interruzione della climatizzazione permette di recuperare una certa
potenza del motore e di migliorare quindi la capacità di traino.
Se, dopo una sosta prolungata al
sole, la temperatura interna resta
molto elevata, far arieggiare l'abita-
colo per qualche secondo.
Posizionare il comando di uscita
dell'aria ad un livello suffi ciente per
assicurare la presenza di aria pulita
nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta pe-
ricoli per lo strato d'ozono.




Stop & Start
I sistemi di riscaldamento e dell'aria condizionata funzionano solo a motore
avviato. Al fi ne di conservare il confort termico desiderato nell'abitacolo, è
possibile disattivare temporaneamente la funzione Stop & Start (vedere capi-
tolo "Guida").
