2011 Peugeot 308 CC Manuale del proprietario (in Italian)

8
!
135
GUIDA

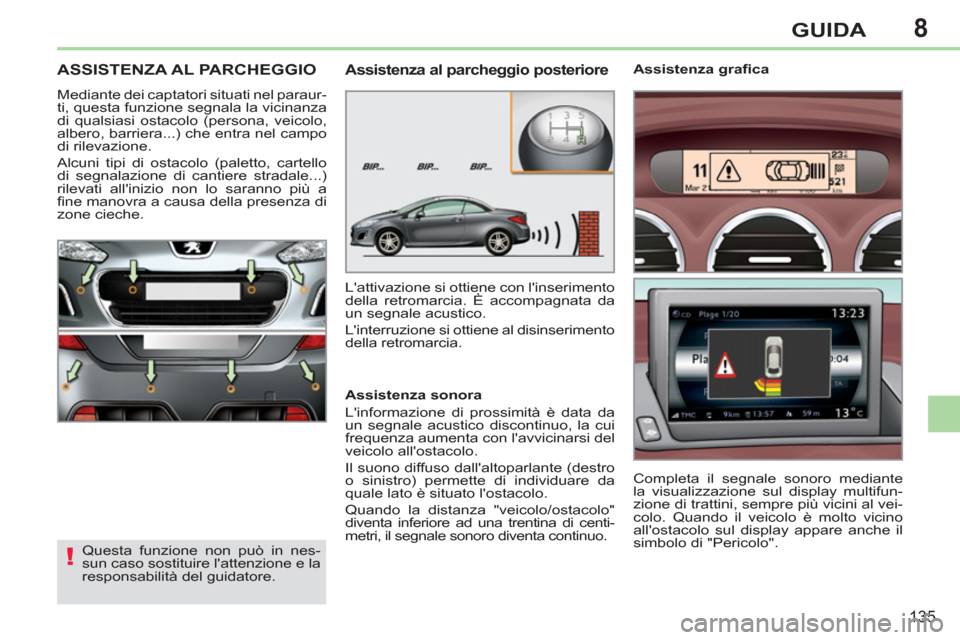

ASSISTENZA AL PARCHEGGIO

Mediante dei captatori situati nel paraur-
ti, questa funzione segnala la vicinanza
di qualsiasi ostacolo (persona, veicolo,
albero, barriera...) che entra nel campo
di rilevazione.
Alcuni tipi di ostacolo (paletto, cartello
di segnalazione di cantiere stradale...)
rilevati all'inizio non lo saranno più a
fi ne manovra a causa della presenza di
zone cieche.

Questa funzione non può in nes-
sun caso sostituire l'attenzione e la
responsabilità del guidatore.


Assistenza al parcheggio posteriore


Assistenza sonora
L'informazione di prossimità è data da
un segnale acustico discontinuo, la cui
frequenza aumenta con l'avvicinarsi del
veicolo all'ostacolo.
Il suono diffuso dall'altoparlante (destro
o sinistro) permette di individuare da
quale lato è situato l'ostacolo.
Quando la distanza "veicolo/ostacolo"
diventa inferiore ad una trentina di centi-
metri, il segnale sonoro diventa continuo.
L'attivazione si ottiene con l'inserimento
della retromarcia. È accompagnata da
un segnale acustico.
L'interruzione si ottiene al disinserimento
della retromarcia.
Completa il segnale sonoro mediante
la visualizzazione sul display multifun-
zione di trattini, sempre più vicini al vei-
colo. Quando il veicolo è molto vicino
all'ostacolo sul display appare anche il
simbolo di "Pericolo".


Assistenza grafi ca

8
ii
136
GUIDA

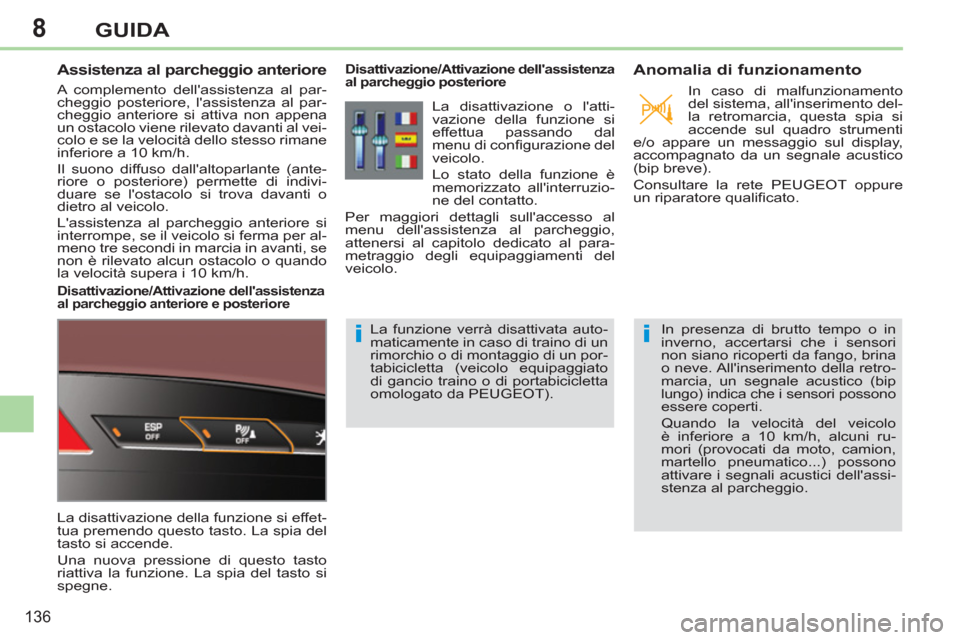

Assistenza al parcheggio anteriore

A complemento dell'assistenza al par-
cheggio posteriore, l'assistenza al par-
cheggio anteriore si attiva non appena
un ostacolo viene rilevato davanti al vei-
colo e se la velocità dello stesso rimane
inferiore a 10 km/h.
Il suono diffuso dall'altoparlante (ante-
riore o posteriore) permette di indivi-
duare se l'ostacolo si trova davanti o
dietro al veicolo.
L'assistenza al parcheggio anteriore si
interrompe, se il veicolo si ferma per al-
meno tre secondi in marcia in avanti, se
non è rilevato alcun ostacolo o quando
la velocità supera i 10 km/h.



Disattivazione/Attivazione dell'assistenza
al parcheggio anteriore e posteriore
La disattivazione della funzione si effet-
tua premendo questo tasto. La spia del
tasto si accende.
Una nuova pressione di questo tasto
riattiva la funzione. La spia del tasto si
spegne.




Disattivazione/Attivazione dell'assistenza
al parcheggio posteriore


La funzione verrà disattivata auto-
maticamente in caso di traino di un
rimorchio o di montaggio di un por-
tabicicletta (veicolo equipaggiato
di gancio traino o di portabicicletta
omologato da PEUGEOT).



Anomalia di funzionamento

In caso di malfunzionamento
del sistema, all'inserimento del-
la retromarcia, questa spia si
accende sul quadro strumenti
e/o appare un messaggio sul display,
accompagnato da un segnale acustico
(bip breve).
Consultare la rete PEUGEOT oppure
un riparatore qualifi cato.

In presenza di brutto tempo o in
inverno, accertarsi che i sensori
non siano ricoperti da fango, brina
o neve. All'inserimento della retro-
marcia, un segnale acustico (bip
lungo) indica che i sensori possono essere coperti.
Quando la velocità del veicolo
è inferiore a 10 km/h, alcuni ru-
mori (provocati da moto, camion,
martello pneumatico...) possono
attivare i segnali acustici dell'assi-
stenza al parcheggio.
La disattivazione o l'atti-
vazione della funzione si
effettua passando dal
menu di confi gurazione del
veicolo.
Lo stato della funzione è
memorizzato all'interruzio-
ne del contatto.
Per maggiori dettagli sull'accesso al
menu dell'assistenza al parcheggio,
attenersi al capitolo dedicato al para-
metraggio degli equipaggiamenti del
veicolo.

9
137
VERIFICHE
PARTNER NELLE
PERFORMANCE E NEL
RISPETTO DELL'AMBIENTE


L'innovazione al servizio delle
performance
I team di Ricerca e Sviluppo TOTAL elabo-
rano per PEUGEOT dei lubrifi canti che corri-
spondono alle ultime innovazioni tecniche dei
veicoli PEUGEOT.
Potrà avere la certezza di ottenere le migliori
prestazioni del motore.
Una protezione ottimale del motore
Effettuando la manutenzione del veico-
lo PEUGEOT con i lubrifi canti TOTAL, si
contribuisce al miglioramento della longe-
vità e delle prestazioni del motore rispet-
tando al tempo stesso l'ambiente.


RACCOMANDA

9
i
!
!
138
VERIFICHE

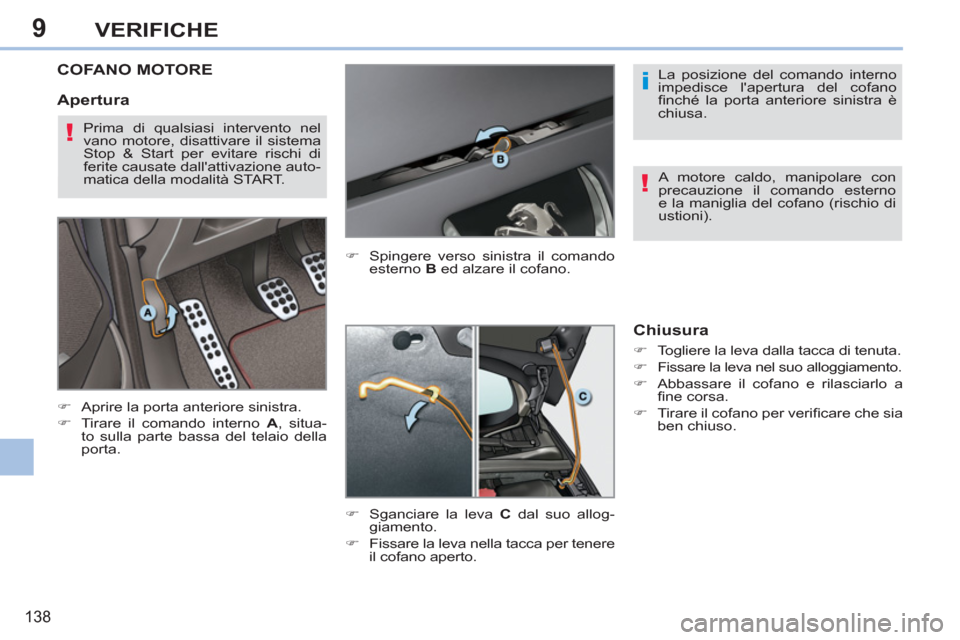

COFANO MOTORE



)
Aprire la porta anteriore sinistra.

)
Tirare il comando interno A
, situa-
to sulla parte bassa del telaio della
porta.
)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.


Chiusura



)
Togliere la leva dalla tacca di tenuta.

)
Fissare la leva nel suo alloggiamento.

)
Abbassare il cofano e rilasciarlo a
fi ne corsa.

)
Tirare il cofano per verifi care che sia
ben chiuso.



Apertura

La posizione del comando interno
impedisce l'apertura del cofano
fi nché la porta anteriore sinistra è
chiusa.
A motore caldo, manipolare con
precauzione il comando esterno
e la maniglia del cofano (rischio di
ustioni).




Prima di qualsiasi intervento nel
vano motore, disattivare il sistema
Stop & Start per evitare rischi di
ferite causate dall'attivazione auto-
matica della modalità START.

)
Sganciare la leva C
dal suo allog-
giamento.

)
Fissare la leva nella tacca per tenere
il cofano aperto.

9
i
139
VERIFICHE

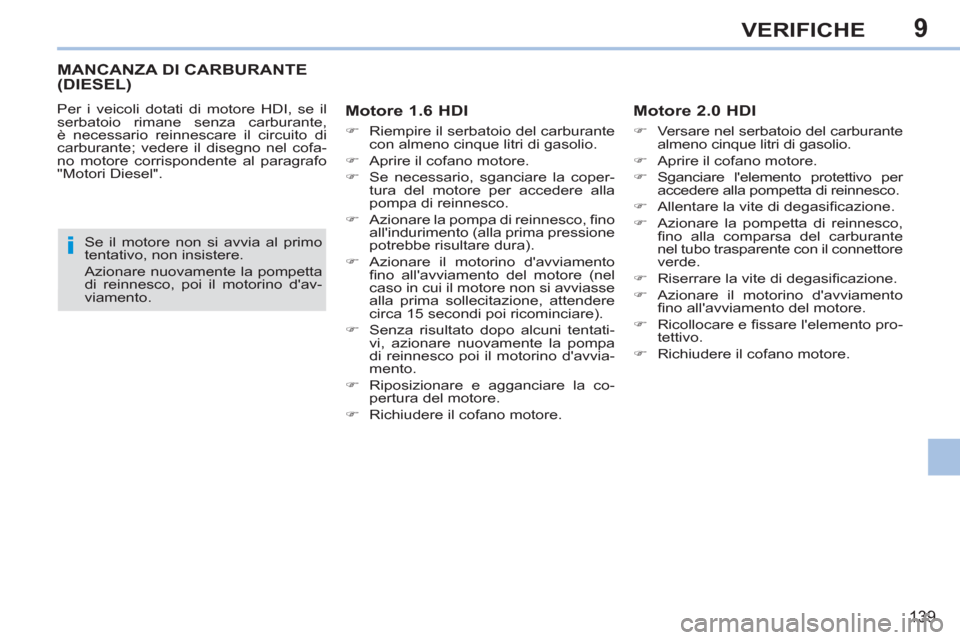

MANCANZA DI CARBURANTE
(DIESEL)
Per i veicoli dotati di motore HDI, se il
serbatoio rimane senza carburante,
è necessario reinnescare il circuito di
carburante; vedere il disegno nel cofa-
no motore corrispondente al paragrafo
"Motori Diesel".
Motore 1.6 HDI



)
Riempire il serbatoio del carburante
con almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Se necessario, sganciare la coper-
tura del motore per accedere alla
pompa di reinnesco.

)
Azionare la pompa di reinnesco, fi no
all'indurimento (alla prima pressione
potrebbe risultare dura).

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore (nel
caso in cui il motore non si avviasse
alla prima sollecitazione, attendere
circa 15 secondi poi ricominciare).

)
Senza risultato dopo alcuni tentati-
vi, azionare nuovamente la pompa
di reinnesco poi il motorino d'avvia-
mento.

)
Riposizionare e agganciare la co-
pertura del motore.

)
Richiudere il cofano motore.



Motore 2.0 HDI



)
Versare nel serbatoio del carburante
almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Sganciare l'elemento protettivo per
accedere alla pompetta di reinnesco.

)
Allentare la vite di degasifi cazione.

)
Azionare la pompetta di reinnesco,
fi no alla comparsa del carburante
nel tubo trasparente con il connettore
verde.

)
Riserrare la vite di degasifi cazione.

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore.

)
Ricollocare e fi ssare l'elemento pro-
tettivo.

)
Richiudere il cofano motore.
Se il motore non si avvia al primo
tentativo, non insistere.
Azionare nuovamente la pompetta
di reinnesco, poi il motorino d'av-
viamento.

9
140
VERIFICHE

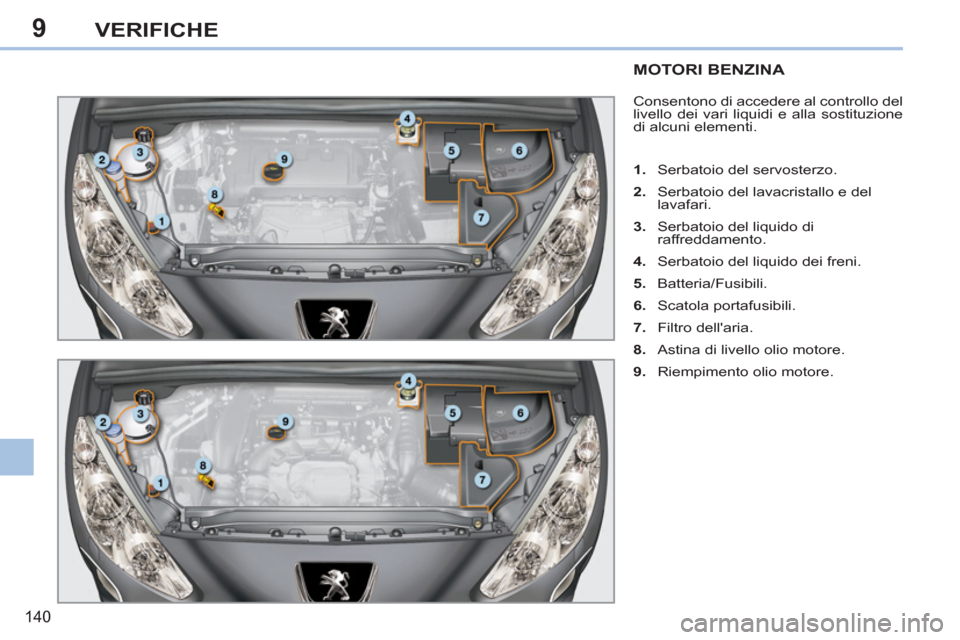

MOTORI BENZINA

Consentono di accedere al controllo del
livello dei vari liquidi e alla sostituzione
di alcuni elementi.


1.
Serbatoio del servosterzo.

2.
Serbatoio del lavacristallo e del
lavafari.

3.
Serbatoio del liquido di
raffreddamento.

4.
Serbatoio del liquido dei freni.

5.
Batteria/Fusibili.

6.
Scatola portafusibili.

7.
Filtro dell'aria.

8.
Astina di livello olio motore.

9.
Riempimento olio motore.

9
141
VERIFICHE

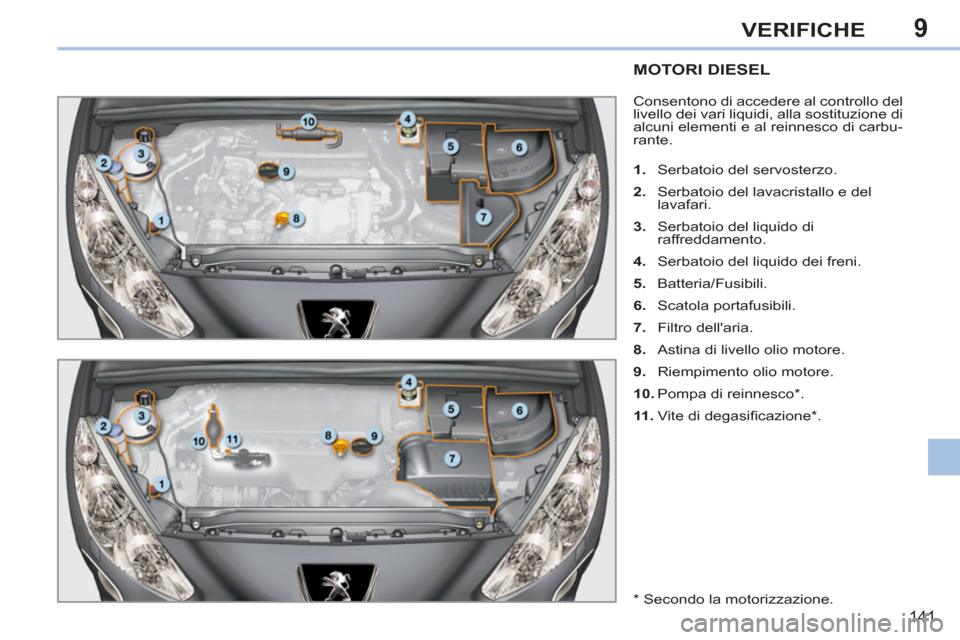

MOTORI DIESEL

Consentono di accedere al controllo del
livello dei vari liquidi, alla sostituzione di
alcuni elementi e al reinnesco di carbu-
rante.


1.
Serbatoio del servosterzo.

2.
Serbatoio del lavacristallo e del
lavafari.

3.
Serbatoio del liquido di
raffreddamento.

4.
Serbatoio del liquido dei freni.

5.
Batteria/Fusibili.

6.
Scatola portafusibili.

7.
Filtro dell'aria.

8.
Astina di livello olio motore.

9.
Riempimento olio motore.

10.
Pompa di reinnesco * .

11 .
Vite di degasifi cazione * .

*
Secondo la motorizzazione.

9
!
i
142
VERIFICHE

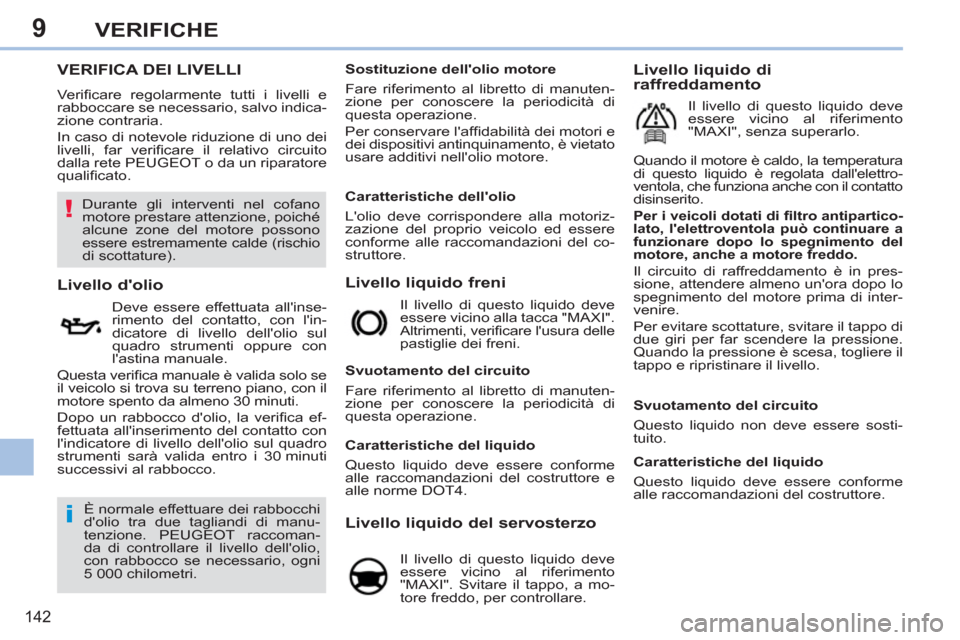

VERIFICA DEI LIVELLI

Verifi care regolarmente tutti i livelli e
rabboccare se necessario, salvo indica-
zione contraria.
In caso di notevole riduzione di uno dei
livelli, far verifi care il relativo circuito
dalla rete PEUGEOT o da un riparatore
qualifi cato.


Livello liquido freni

Livello d'olio

Deve essere effettuata all'inse-
rimento del contatto, con l'in-
dicatore di livello dell'olio sul
quadro strumenti oppure con
l'astina manuale.
Questa verifi ca manuale è valida solo se
il veicolo si trova su terreno piano, con il
motore spento da almeno 30 minuti.
Dopo un rabbocco d'olio, la verifi ca ef-
fettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti sarà valida entro i 30 minuti
successivi al rabbocco. Il livello di questo liquido deve
essere vicino alla tacca "MAXI".
Altrimenti, verifi care l'usura delle
pastiglie dei freni.

Livello liquido del servosterzo

Il livello di questo liquido deve
essere vicino al riferimento
"MAXI". Svitare il tappo, a mo-
tore freddo, per controllare.
È normale effettuare dei rabbocchi
d'olio tra due tagliandi di manu-
tenzione. PEUGEOT raccoman-
da di controllare il livello dell'olio,
con rabbocco se necessario, ogni
5 000 chilometri.
Svuotamento del circuito
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione. Quando il motore è caldo, la temperatura
di questo liquido è regolata dall'elettro-
ventola, che funziona anche con il contatto
disinserito.

Per i veicoli dotati di fi ltro antipartico-
lato, l'elettroventola può continuare a
funzionare dopo lo spegnimento del
motore, anche a motore freddo.


Il circuito di raffreddamento è in pres-
sione, attendere almeno un'ora dopo lo
spegnimento del motore prima di inter-
venire.
Per evitare scottature, svitare il tappo di
due giri per far scendere la pressione.
Quando la pressione è scesa, togliere il
tappo e ripristinare il livello.

Livello liquido di
raffreddamento
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI", senza superarlo.

Svuotamento del circuito
Questo liquido non deve essere sosti-
tuito.
Durante gli interventi nel cofano
motore prestare attenzione, poiché
alcune zone del motore possono
essere estremamente calde (rischio
di scottature).

Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore.

Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore e
alle norme DOT4.

Caratteristiche dell'olio
L'olio deve corrispondere alla motoriz-
zazione del proprio veicolo ed essere
conforme alle raccomandazioni del co-
struttore.

Sostituzione dell'olio motore
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.
Per conservare l'affi dabilità dei motori e
dei dispositivi antinquinamento, è vietato
usare additivi nell'olio motore.
