9PRAKTIČNE INFORMACIJE
143


Zamjena žarulje pozicijskog svjetla


)
Odspojite glavni konektor fara.

)
Povlačenjem jezičca skinite plastični
zaštitni poklopac.

)
Okrenite držač žarulje za četvrtinu
kruga i izvadite ga.

)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.

Zamjena žarulje kratkog ili dugog
svjetla


)
Odspojite glavni konektor fara.

)
Povlačenjem jezičca skinite odgo-
varajući plastični zaštitni poklopac.

)
Odspojite konektor odgovarajućeg
svjetla.

)
Razmicanjem opruge oslobodite ža-
rulju i izvadite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Zamjena žarulje prednjeg svjetla za
maglu
Za zamjenu ovih žarulja obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.

Zamjena bočnih pokazivača
smjera


)
Umetnite odvijač prema sredini po-
kazivača smjera, između njega i
podnožja retrovizora.

)
Zakretanjem odvijača izvadite poka-
zivač smjera iz ležišta i skinite ga.

)
Odspojite konektor pokazivača smjera.

Pri postavljanju, postupite obrnutim re-
doslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.

9
i
PRAKTIČNE INFORMACIJE
144

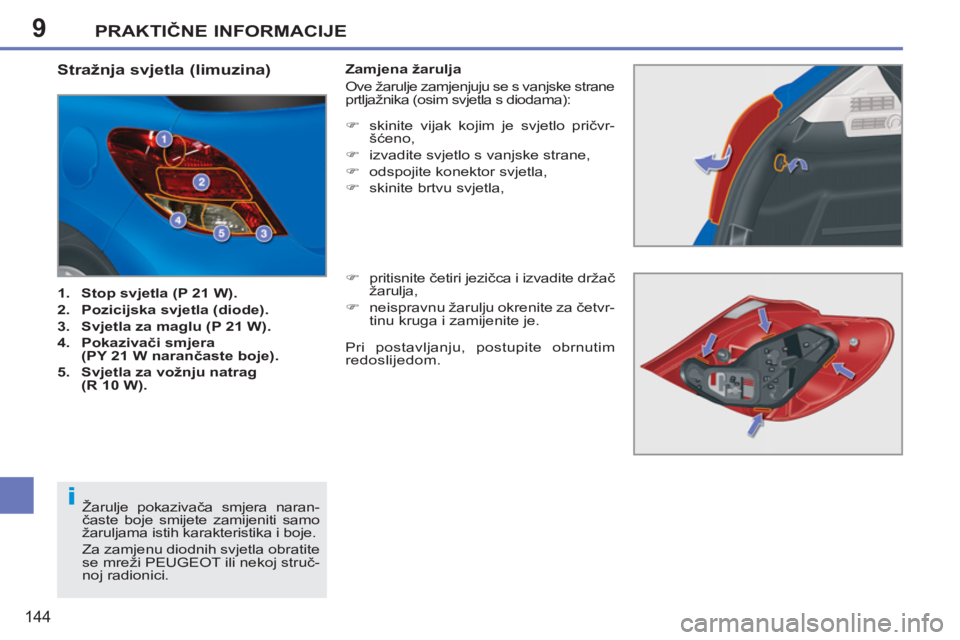

Stražnja svjetla (limuzina)



1.
Stop svjetla (P 21 W).


2.
Pozicijska svjetla (diode).


3.
Svjetla za maglu (P 21 W).


4.
Pokazivači smjera
(PY 21 W narančaste boje).


5.
Svjetla za vožnju natrag
(R 10 W).


Zamjena žarulja
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika (osim svjetla s diodama):


)
skinite vijak kojim je svjetlo pričvr-
šćeno,

)
izvadite svjetlo s vanjske strane,

)
odspojite konektor svjetla,

)
skinite brtvu svjetla,

)
pritisnite četiri jezičca i izvadite držač
žarulja,

)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.


Žarulje pokazivača smjera naran-
časte boje smijete zamijeniti samo
žaruljama istih karakteristika i boje.
Za zamjenu diodnih svjetla obratite
se mreži PEUGEOT ili nekoj struč-
noj radionici.
Pri postavljanju, postupite obrnutim
redoslijedom.

9
!
PRAKTIČNE INFORMACIJE
145


Zamjena žarulje trećeg stop svjetla
(4 žarulje W 5 W)


)
Pritisnite izdanke za pričvršćenje na
obje strane svjetla.

)
Izvadite svjetlo s vanjske strane.

)
Za četvrtinu kruga okrenite držač
neispravne žarulje i izvadite ga.

)
Izvadite neispravnu žarulju i zamije-
nite je.


Zamjena žarulja registarske pločice
(W 5 W)


)
Tanki odvijač umetnite u jednu od
rupa na prozirnoj plastici.

)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.

)
Skinite prozirnu plastiku.

)
Izvadite neispravnu žarulju i zamije-
nite je.


Pri postavljanju, postupite obrnutim re-
doslijedom.
Pranje pod visokim tlakom

Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izrav-
no na svjetla i na njihov obod,
kako se ne bi oštetio njihov lak i
brtva.

9
i
PRAKTIČNE INFORMACIJE
146































Stražnja svjetla (SW)



1.
Stop svjetla (P 21 W).


2.
Pozicijska svjetla (R 5 W).


3.
Pokazivači smjera
(PY 21 W narančaste boje)


4.
Svjetla za maglu (P 21 W).


5.
Svjetla za vožnju natrag
(R 10 W).


Zamjena žarulja
Ovih pet žarulja zamjenjuju se s vanj-
ske strane prtljažnika:


)
skinite poklopac,

)
odspojite konektor svjetla,

)

skinite vijak kojim je svjetlo pričvršćeno,


)
s vanjske strane izvadite svjetlo,

)
pritisnite četiri jezičca i izvadite držač
žarulja,

)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Pazite da svjetlo dobro bude umetnuto
u njegove vodilice, tako da bude u osi
vozila.
Rukom dobro pritegnite vijak za pričvr-
šćenje, kako bi se osiguralo brtvljenje
svjetla.
Narančaste žarulje pokazivača
smjera smijete zamijeniti samo ža-
ruljama istih karakteristika i boje.

9
!
PRAKTIČNE INFORMACIJE
147


Zamjena žarulje trećeg stop svjetla
(4 žarulje W 5 W)


)
Skinite dvije matice kojima je svjetlo
pričvršćeno.

)
S vanjske strane izvadite svjetlo.

)
Pritisnite dva jezičca i izvadite držač
žarulja.

)
Izvadite neispravnu žarulju i zamije-
nite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Rukom dobro pritegnite vijak za pričvr-
šćenje, kako bi se osiguralo brtvljenje
svjetla.
Zamjena žarulja registarske pločice
(W 5 W)


)
Mali odvijač umetnite u jednu od
rupa na prozirnoj plastici.

)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.

)
Skinite prozirnu plastiku.

)
Izvadite žarulju i zamijenite je.

Pranje pod visokim tlakom

Ako tvrdokornu prtljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izrav-
no na svjetla i na njihov obod, da
ne oštetite lak i brtve.

9
!
i
PRAKTIČNE INFORMACIJE
148

PEUGEOT otklanja svaku odgo-
vornost za troškove nastale po-
pravcima vašeg vozila ili za njegov
neispravan rad, zbog ugradnje do-
datne opreme koju nije isporučio
ni preporučio PEUGEOT i koja
nije ugrađena prema njegovim
pravilima, naročito ako svi dodat-
no priključeni uređaji ukupno troše
više od 10 miliampera.
Ugradnja dodatne električne
opreme

Električni krug vašeg vozila projek-
tiran je tako da radi sa serijskom i
opcionalnom opremom.
Prije ugradnje neke druge električ-
ne opreme ili pribora, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
ZAMJENA OSIGURAČA

Ovdje je opisan postupak u kojem se
neispravan osigurač zamjenjuje novim,
nakon otklanjanja kvara na odgovaraju-
ćoj funkciji.


Pristup alatu

Štipaljka se nalazi na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup:


)
otkvačite poklopac povlačenjem
njegovog gornjeg dijela,

)
potpuno skinite poklopac,

)
izvadite štipaljku.



Zamjena osigurača

Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.


)
Neispravan osigurač utvrđuje se po
stanju metalne niti.


)
Za vađenje osigurača iz njegovog le-
žišta upotrijebite posebnu štipaljku.

)
Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti.

)
Provjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravi-
rane na osiguraču i sljedećih tablica.
Ispravan

Pregorio

9PRAKTIČNE INFORMACIJE
149


Osigurači u armaturnoj ploči

Kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).

Pristup osiguračima


)
vidi točku "Pristup alatu".

Tablice osigurača



Broj osigurača




Jakost



Namjena




G39



20 A

Ne koristi se.


G40



20 A

Grijači sjedala vozača i suvozača.



Broj osigurača




Jakost



Namjena




F1



15 A

Brisač stražnjeg stakla.


F2



-

Ne koristi se.


F3



5 A

Računalo zračnih jastuka i pirotehničkih zatezača.


F4



10 A

Prekidač papučice spojke, dijagnostička utičnica,
unutrašnji elektrokromni retrovizor, klima uređaj,
davač kuta obruča upravljača, pumpa pročistača
čestica (dizel).


F5



30 A

Električni podizači prozora, električni sekvencijalni
podizači stražnjih prozora, sjenilo panoramskog
krova (SW).


F6



30 A

Električni sekvencijalni prednji podizači prozora,
napajanje preklopivih retrovizora.


F7



5 A

Prednje i stražnje stropno svjetlo, spot svjetla,
svjetlo u zaslonu za sunce, svjetlo u pretincu za
rukavice.

9PRAKTIČNE INFORMACIJE
150



Broj osigurača




Jakost



Namjena




F8



20 A

Autoradio, radiotelefon, višenamjenski ekran,
sat, sklopke ispod obruča upravljača, kućište
opsluživanja prikolice.


F9



30 A

Prednja utičnica 12 V, stražnja utičnica 12 V (SW).


F10



15 A

Ne koristi se.


F11



15 A

Dijagnostička utičnica, kontakt brava slabe struje,
računalo automatskog mjenjača.


F12



15 A

Davač kiše/vanjskog svjetla, pojačalo, kućište
opsluživanja prikolice, modul autoškole.


F13



5 A

Kućište opsluživanja motora, relej ABS-a, prekidač
kočnice s dvije funkcije.


F14



15 A



Ploča s instrumentima, blok žaruljica sigurnosnih pojasa,
podešavanje farova, klima uređaj, komplet za telefoniranje bez ruku,
računalo pomoći pri parkiranju na stražnjoj strani, zračni jastuci.



F15



30 A

Zaključavanje.


F17



40 A

Grijači stražnjeg stakla i vanjskih retrovizora.


SH



-

Shunt PARC.
