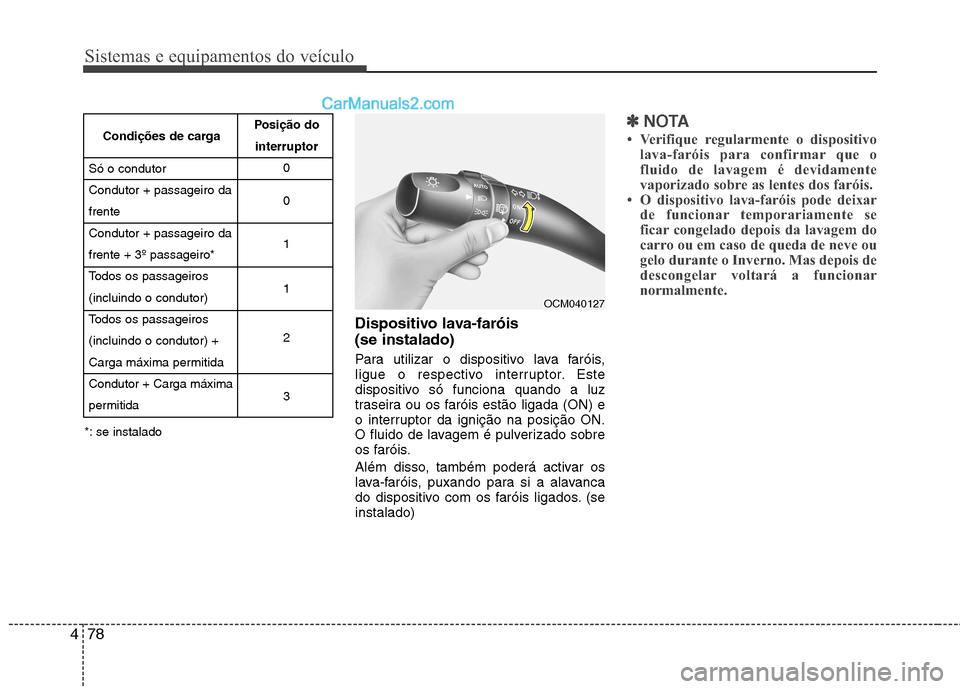

2011 Hyundai Santa Fe ESP

Sistemas e equipamentos do veículo
78
4
Dispositivo lava-faróis (se instalado)
Para utilizar o dispositivo lava faróis,
ligue o respectivo interruptor. Este
dispositivo só funciona quando a luz
traseira ou os faróis estão ligada (ON) e
o interruptor da ignição na posição ON.
O fluido de lavagem é pulverizado sobre
os faróis.
Além disso, também poderá activar os
lava-faróis, puxando para si a alavanca
do dispositivo com os faróis ligados. (seinstalado)
✽✽
NOTA
 Verifique regularmente o dispositivo lava-faróis para confirmar que o
fluido de lavagem é devidamente
vaporizado sobre as lentes dos faróis.
 O dispositivo lava-faróis pode deixar de funcionar temporariamente se
ficar congelado depois da lavagem do
carro ou em caso de queda de neve ou
gelo durante o Inverno. Mas depois de
descongelar voltará a funcionar
normalmente.Condições de carga
Só o condutor Condutor + passageiro dafrenteCondutor + passageiro dafrente + 3º passageiro*
Todos os passageiros(incluindo o condutor)
Todos os passageiros(incluindo o condutor) +
Carga máxima permitidaCondutor + Carga máxima
permitida Posição do
interruptor 0 0 1 1 2 3
OCM040127
*: se instalado

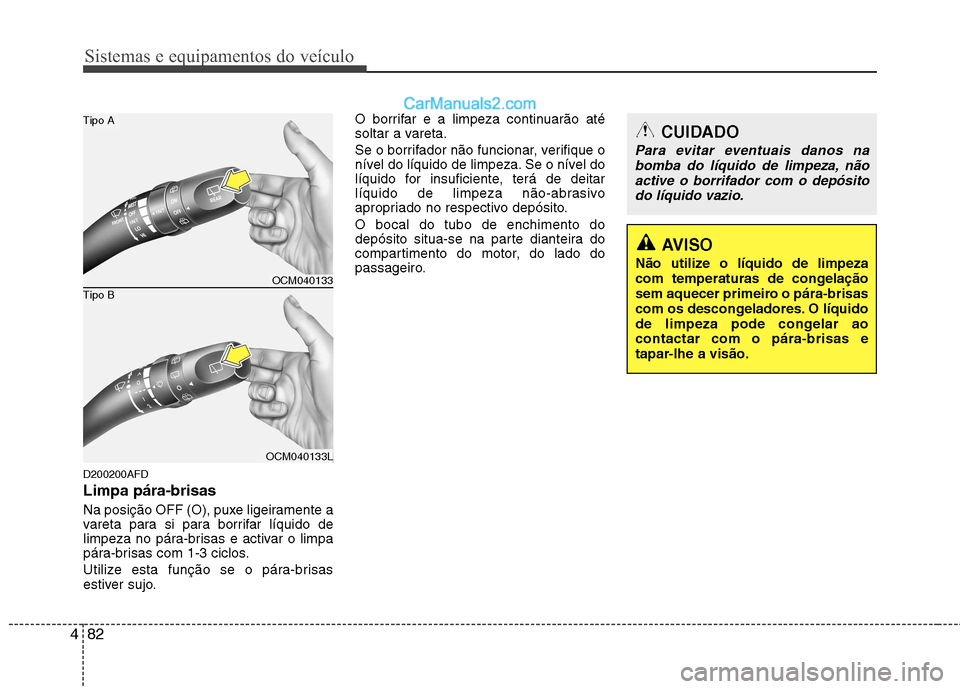

Sistemas e equipamentos do veículo
82
4
D200200AFD Limpa pára-brisas
Na posição OFF (O), puxe ligeiramente a
vareta para si para borrifar líquido de
limpeza no pára-brisas e activar o limpa
pára-brisas com 1-3 ciclos.
Utilize esta função se o pára-brisas
estiver sujo. O borrifar e a limpeza continuarão até
soltar a vareta.
Se o borrifador não funcionar, verifique o
nível do líquido de limpeza. Se o nível do
líquido for insuficiente, terá de deitar
líquido de limpeza não-abrasivo
apropriado no respectivo depósito. O bocal do tubo de enchimento do
depósito situa-se na parte dianteira do
compartimento do motor, do lado do
passageiro.
CUIDADO
Para evitar eventuais danos na
bomba do líquido de limpeza, não
active o borrifador com o depósito do líquido vazio.
AVISO
Não utilize o líquido de limpeza
com temperaturas de congelação
sem aquecer primeiro o pára-brisas
com os descongeladores. O líquido
de limpeza pode congelar aocontactar com o pára-brisas e
tapar-lhe a visão.
OCM040133
OCM040133L
Tipo B
Tipo A

Sistemas e equipamentos do veículo
86
4
D210500AUN
Luz do porta-luvas (se instalada)
A luz do porta-luvas acende-se com a
abertura do porta-luvas.
Para esta luz se acender, as luzes de
estacionamento ou os faróis têm de estar
acesos. D210600AUN
Luz do espelho de cortesia (se instalada)
A abertura da tampa do espelho de
cortesia acende automaticamente a luz
do espelho.
OEN046081OCM040179

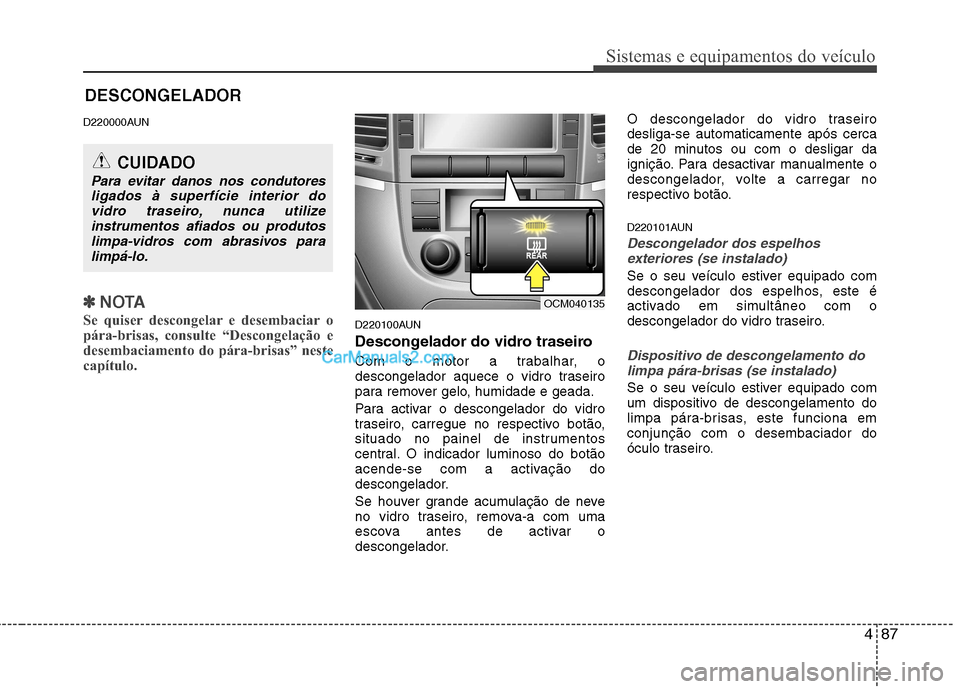

487
Sistemas e equipamentos do veículo
D220000AUN
✽✽NOTA
Se quiser descongelar e desembaciar o
pára-brisas, consulte “Descongelação e
desembaciamento do pára-brisas” neste
capítulo.
D220100AUN
Descongelador do vidro traseiro
Com o motor a trabalhar, o
descongelador aquece o vidro traseiro
para remover gelo, humidade e geada.
Para activar o descongelador do vidro
traseiro, carregue no respectivo botão,
situado no painel de instrumentos
central. O indicador luminoso do botão
acende-se com a activação do
descongelador.
Se houver grande acumulação de neve
no vidro traseiro, remova-a com uma
escova antes de activar o
descongelador. O descongelador do vidro traseirodesliga-se automaticamente após cerca
de 20 minutos ou com o desligar da
ignição. Para desactivar manualmente o
descongelador, volte a carregar no
respectivo botão.
D220101AUN
Descongelador dos espelhos
exteriores (se instalado)
Se o seu veículo estiver equipado com
descongelador dos espelhos, este é
activado em simultâneo com o
descongelador do vidro traseiro.
Dispositivo de descongelamento do limpa pára-brisas (se instalado)
Se o seu veículo estiver equipado com
um dispositivo de descongelamento do
limpa pára-brisas, este funciona emconjunção com o desembaciador do
óculo traseiro.
DESCONGELADOR
CUIDADO
Para evitar danos nos condutores
ligados à superfície interior dovidro traseiro, nunca utilize
instrumentos afiados ou produtos limpa-vidros com abrasivos paralimpá-lo.
OCM040135

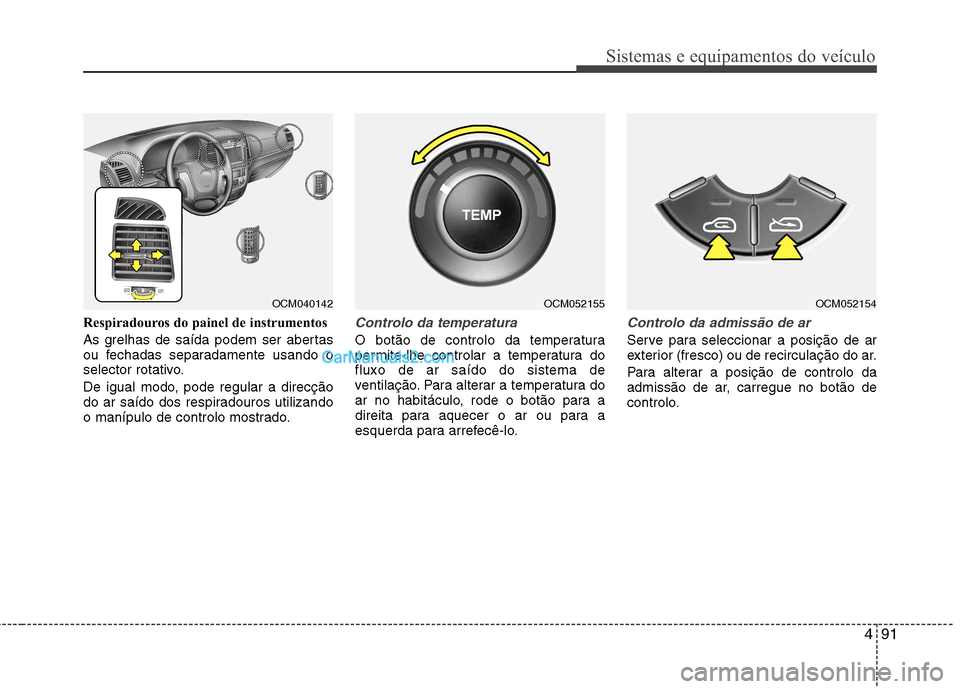

491
Sistemas e equipamentos do veículo
Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.Controlo da temperatura
O botão de controlo da temperatura
permite-lhe controlar a temperatura dofluxo de ar saído do sistema de
ventilação. Para alterar a temperatura do
ar no habitáculo, rode o botão para a
direita para aquecer o ar ou para a
esquerda para arrefecê-lo.
Controlo da admissão de ar
Serve para seleccionar a posição de ar
exterior (fresco) ou de recirculação do ar.
Para alterar a posição de controlo da
admissão de ar, carregue no botão de
controlo.
OCM052155OCM040142OCM052154

495
Sistemas e equipamentos do veículo
Sugestões de utilização do sistema de ar
condicionado
Se tiver estacionado o veículodirectamente sob a luz solar num dia
de tempo quente, abra os vidros por
instantes para deixar sair o ar quente.
Para ajudar a diminuir a humidade dentro dos vidros em dias chuvosos ou
húmidos, diminua a humidade dentro
do veículo com a ajuda do sistema de
ar condicionado.
Enquanto o sistema de ar condicionado estiver ligado, poderá
notar por vezes uma ligeira alteração
no regime do motor, consoante osciclos do compressor do ar
condicionado. Esta situação é normal.
Para maximizar o desempenho do sistema, ligue o sistema de ar
condicionado, mesmo que por poucos
minutos.
Enquanto o sistema de ar condicionado estiver ligado, poderánotar um gotejar (ou mesmo a
acumulação) de água no piso do
veículo, do lado do passageiro. Esta
situação é normal. O funcionamento do sistema de ar
condicionado na posição derecirculação do ar maximiza o
arrefecimento. Contudo, o
funcionamento contínuo neste modo
pode fazer com que o ar no interior do
veículo fique viciado.
Durante o arrefecimento, poderá observar por vezes uma pequena
neblina, que se deve ao arrefecimento
rápido e à entrada de ar húmido. Esta
situação é normal no funcionamentodo sistema.
D230300AFD
Filtro de ar do sistema de
climatização (se instalado) O filtro de ar do sistema de climatização
instalado por trás do porta-luvas filtra as
poeiras ou outros poluentes vindos do
exterior que entram no veículo atravésdo sistema de aquecimento e ar
condicionado. Se as poeiras ou outros
poluentes se acumularem no filtro ao
longo de um período de tempo, o fluxo
de ar saído dos respiradouros pode
diminuir, o que resulta na acumulação de
humidade no interior do pára-brisas,
mesmo com a posição de ar exterior
(fresco) seleccionada. Se isso acontecer,mande substituir o filtro de ar do sistema
de climatização num Reparador
Autorizado HYUNDAI.
1LDA5047
Ar exterior
Recirculaçãodo ar
Filtro de ar do sistema
de climatização Ventoinha
Centro do
evaporador Centro do
aquecedor

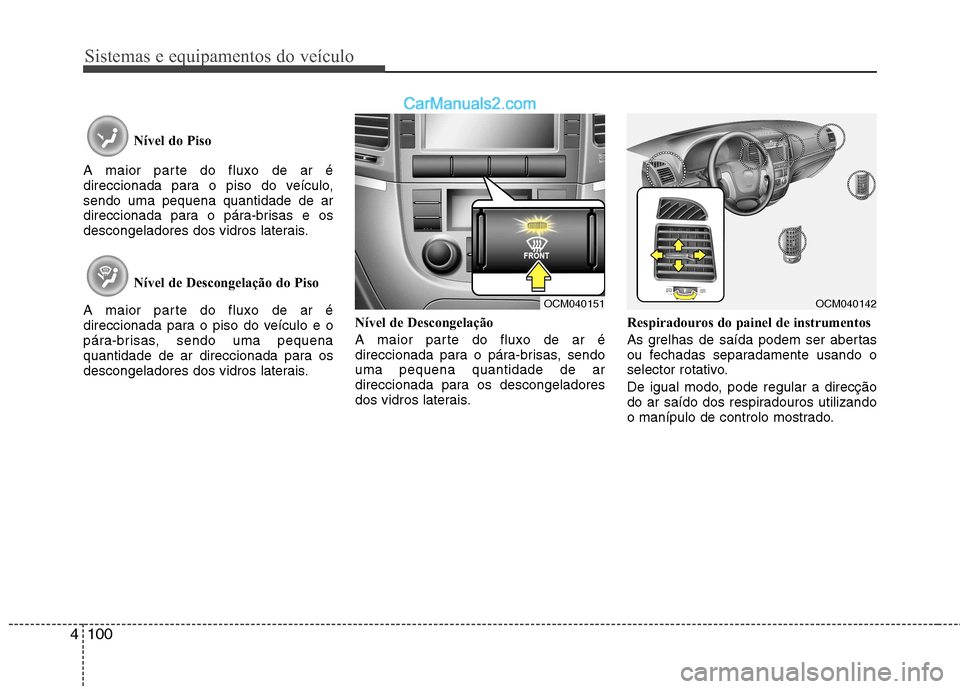

Sistemas e equipamentos do veículo
100
4
Nível do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais.
Nível de Descongelação do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais. Nível de Descongelação
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais.Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.
OCM040151OCM040142

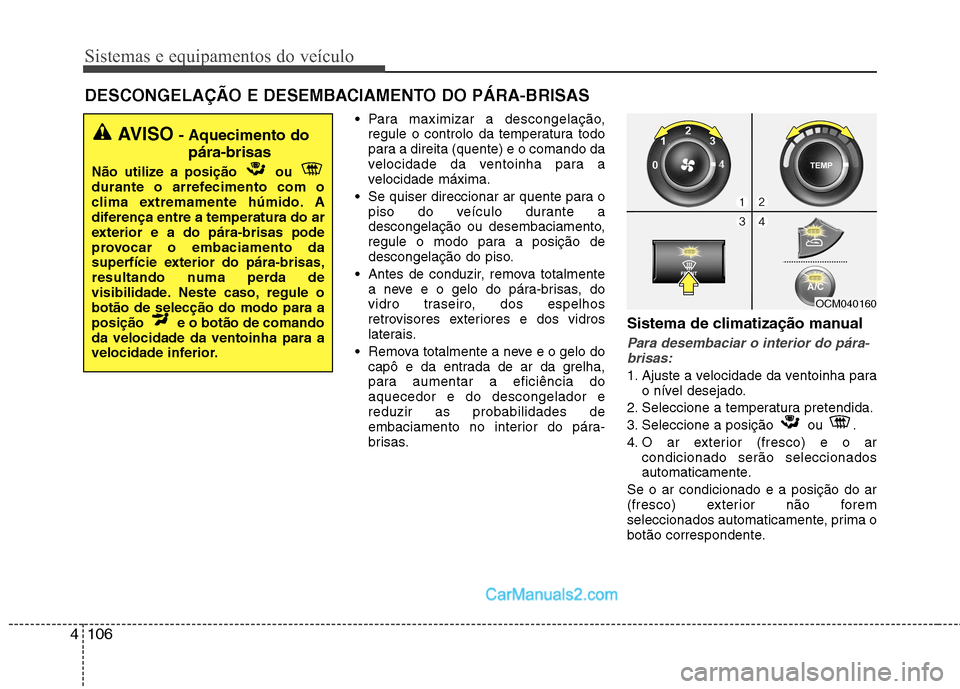

Sistemas e equipamentos do veículo
106
4
Para maximizar a descongelação,
regule o controlo da temperatura todo
para a direita (quente) e o comando da
velocidade da ventoinha para a
velocidade máxima.
Se quiser direccionar ar quente para o piso do veículo durante a
descongelação ou desembaciamento,
regule o modo para a posição de
descongelação do piso.
Antes de conduzir, remova totalmente a neve e o gelo do pára-brisas, do
vidro traseiro, dos espelhos
retrovisores exteriores e dos vidros
laterais.
Remova totalmente a neve e o gelo do capô e da entrada de ar da grelha,
para aumentar a eficiência doaquecedor e do descongelador ereduzir as probabilidades de
embaciamento no interior do pára-
brisas. Sistema de climatização manual
Para desembaciar o interior do pára-
brisas:
1. Ajuste a velocidade da ventoinha para o nível desejado.
2. Seleccione a temperatura pretendida.
3. Seleccione a posição ou .
4. O ar exterior (fresco) e o ar condicionado serão seleccionados
automaticamente.
Se o ar condicionado e a posição do ar
(fresco) exterior não forem
seleccionados automaticamente, prima o
botão correspondente.
DESCONGELAÇÃO E DESEMBACIAMENTO DO PÁRA-BRISAS
AVISO - Aquecimento do
pára-brisas
Não utilize a posição ou
durante o arrefecimento com o
clima extremamente húmido. A
diferença entre a temperatura do ar
exterior e a do pára-brisas pode
provocar o embaciamento da
superfície exterior do pára-brisas,
resultando numa perda de
visibilidade. Neste caso, regule obotão de selecção do modo para a
posição e o botão de comandoda velocidade da ventoinha para a
velocidade inferior.
OCM040160
