2011 Hyundai Santa Fe ESP

Sistemas e equipamentos do veículo
28
4

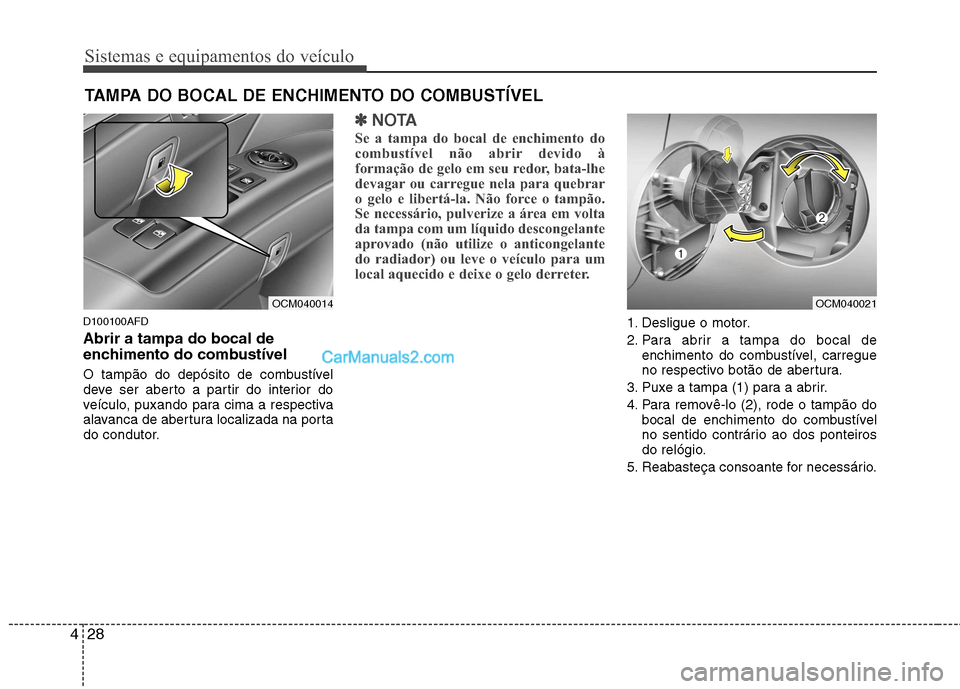

D100100AFD Abrir a tampa do bocal de
enchimento do combustível
O tampão do depósito de combustível
deve ser aberto a partir do interior do
veículo, puxando para cima a respectiva
alavanca de abertura localizada na porta
do condutor.
✽✽
NOTA
Se a tampa do bocal de enchimento do
combustível não abrir devido à
formação de gelo em seu redor, bata-lhe
devagar ou carregue nela para quebrar
o gelo e libertá-la. Não force o tampão.
Se necessário, pulverize a área em volta
da tampa com um líquido descongelante
aprovado (não utilize o anticongelante
do radiador) ou leve o veículo para um
local aquecido e deixe o gelo derreter.
1. Desligue o motor.
2. Para abrir a tampa do bocal de enchimento do combustível, carregue
no respectivo botão de abertura.
3. Puxe a tampa (1) para a abrir.
4. Para removê-lo (2), rode o tampão do bocal de enchimento do combustível
no sentido contrário ao dos ponteiros
do relógio.
5. Reabasteça consoante for necessário.
TAMPA DO BOCAL DE ENCHIMENTO DO COMBUSTÍVEL
OCM040014OCM040021

429
Sistemas e equipamentos do veículo
D100200AUN

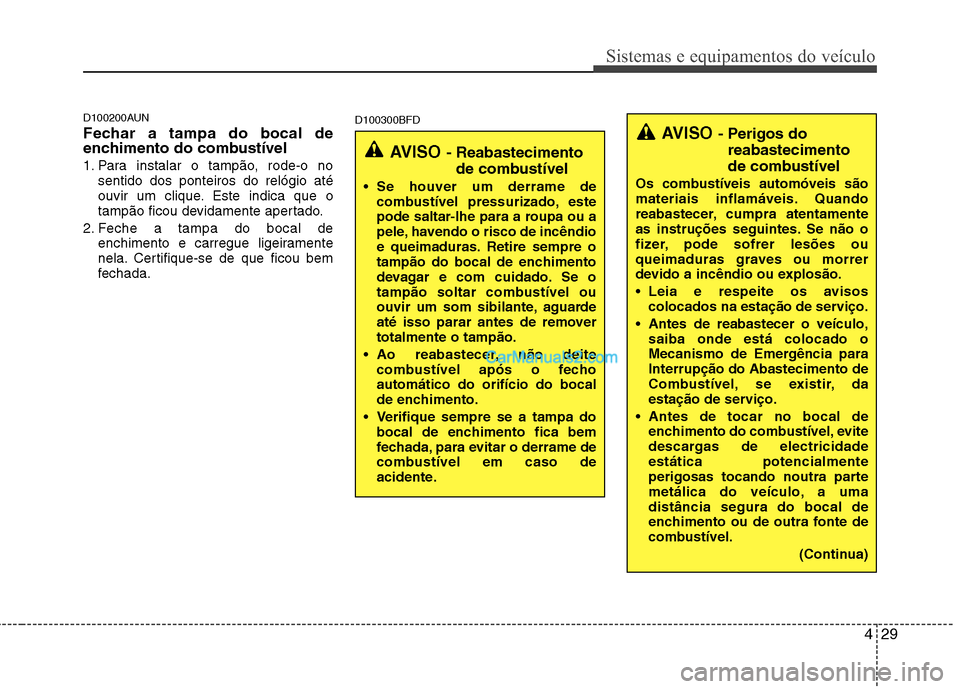

Fechar a tampa do bocal de
enchimento do combustível
1. Para instalar o tampão, rode-o nosentido dos ponteiros do relógio até
ouvir um clique. Este indica que o
tampão ficou devidamente apertado.
2. Feche a tampa do bocal de enchimento e carregue ligeiramente
nela. Certifique-se de que ficou bem
fechada. D100300BFD
AVISO
- Reabastecimento
de combustível
Se houver um derrame de combustível pressurizado, este
pode saltar-lhe para a roupa ou a
pele, havendo o risco de incêndio
e queimaduras. Retire sempre o
tampão do bocal de enchimento
devagar e com cuidado. Se o
tampão soltar combustível ou
ouvir um som sibilante, aguarde
até isso parar antes de removertotalmente o tampão.
Ao reabastecer, não deite combustível após o fechoautomático do orifício do bocal
de enchimento.
Verifique sempre se a tampa do bocal de enchimento fica bem
fechada, para evitar o derrame de
combustível em caso de
acidente.
AVISO - Perigos do
reabastecimento
de combustível
Os combustíveis automóveis são
materiais inflamáveis. Quando
reabastecer, cumpra atentamente
as instruções seguintes. Se não o
fizer, pode sofrer lesões ou
queimaduras graves ou morrer
devido a incêndio ou explosão.
Leia e respeite os avisos colocados na estação de serviço.
Antes de reabastecer o veículo, saiba onde está colocado o
Mecanismo de Emergência paraInterrupção do Abastecimento de
Combustível, se existir, da
estação de serviço.
Antes de tocar no bocal de enchimento do combustível, evite
descargas de electricidadeestática potencialmente
perigosas tocando noutra parte
metálica do veículo, a umadistância segura do bocal de
enchimento ou de outra fonte de
combustível.
(Continua)

Sistemas e equipamentos do veículo
30
4
(Continua)

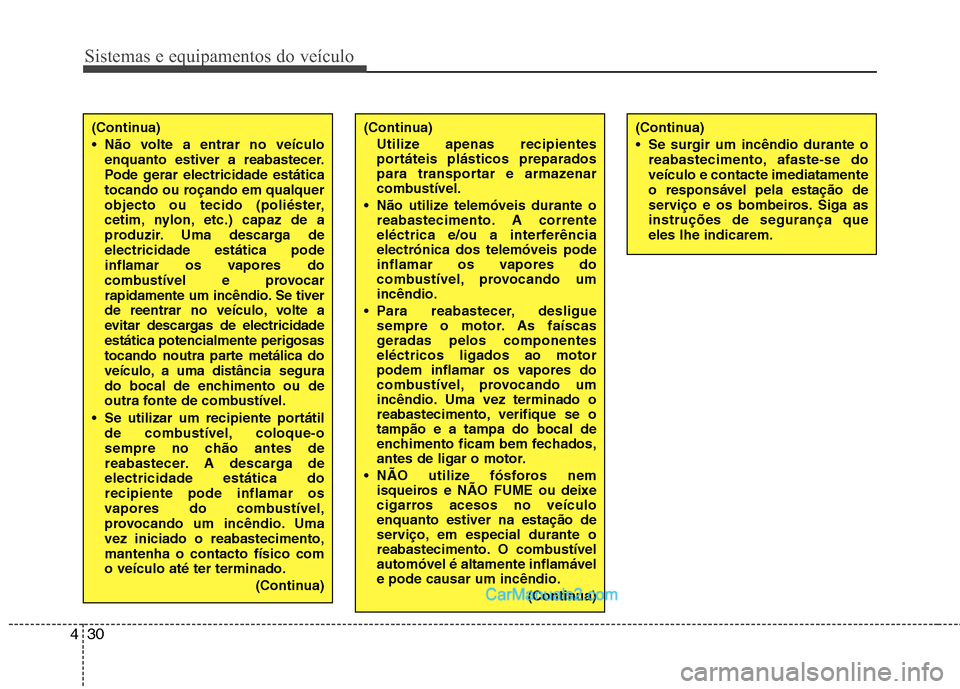

Se surgir um incêndio durante o
reabastecimento, afaste-se do veículo e contacte imediatamenteo responsável pela estação de
serviço e os bombeiros. Siga asinstruções de segurança queeles lhe indicarem.(Continua)
Não volte a entrar no veículoenquanto estiver a reabastecer.
Pode gerar electricidade estática
tocando ou roçando em qualquer
objecto ou tecido (poliéster,
cetim, nylon, etc.) capaz de a
produzir. Uma descarga deelectricidade estática pode
inflamar os vapores do
combustível e provocar
rapidamente um incêndio. Se tiver
de reentrar no veículo, volte a
evitar descargas de electricidadeestática potencialmente perigosas
tocando noutra parte metálica do
veículo, a uma distâ ncia segura
do bocal de enchimento ou de
outra fonte de combustível.
Se utilizar um recipiente portátil de combustível, coloque-o
sempre no chão antes de
reabastecer. A descarga deelectricidade estática dorecipiente pode inflamar os
vapores do combustível,
provocando um incêndio. Umavez iniciado o reabastecimento,mantenha o contacto físico como veículo até ter terminado.
(Continua)(Continua)Utilize apenas recipientes
portáteis plásticos preparados
para transportar e armazenar
combustível.
Não utilize telemóveis durante o reabastecimento. A corrente
eléctrica e/ou a interferênciaelectrónica dos telemóveis pode
inflamar os vapores do
combustível, provocando umincêndio.
Para reabastecer, desligue sempre o motor. As faíscas
geradas pelos componenteseléctricos ligados ao motor
podem inflamar os vapores do
combustível, provocando um
incêndio. Uma vez terminado o
reabastecimento, verifique se otampão e a tampa do bocal de
enchimento ficam bem fechados,
antes de ligar o motor.
NÃO utilize fósforos nem isqueiros e NÃO FUME ou deixe
cigarros acesos no veículoenquanto estiver na estação de
serviço, em especial durante o
reabastecimento. O combustívelautomóvel é altamente inflamávele pode causar um incêndio.
(Continua)

431
Sistemas e equipamentos do veículo

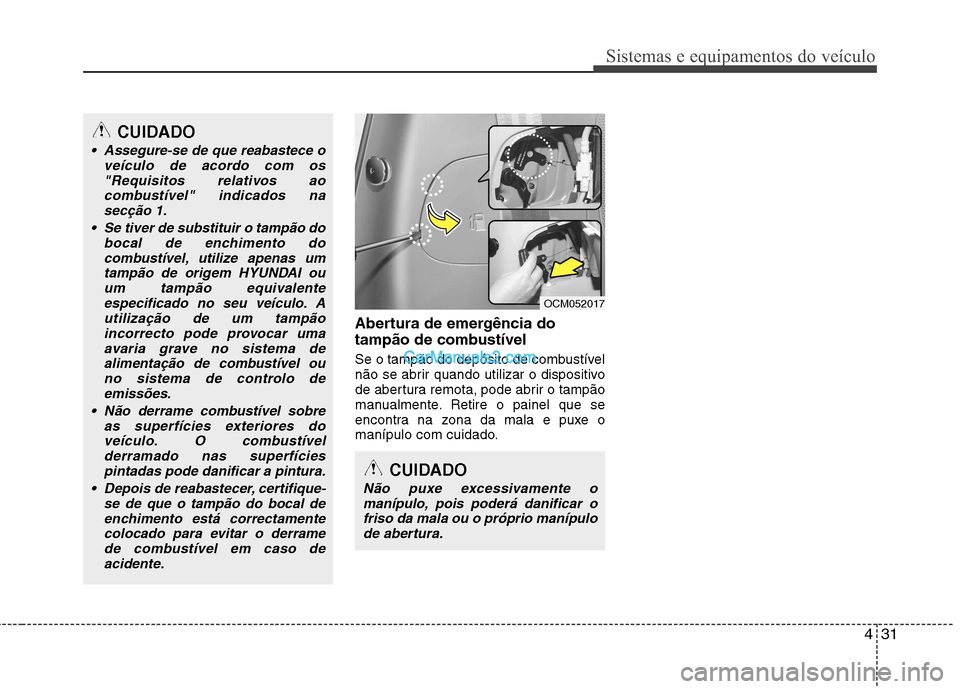

Abertura de emergência do
tampão de combustível
Se o tampão do depósito de combustível
não se abrir quando utilizar o dispositivo
de abertura remota, pode abrir o tampão
manualmente. Retire o painel que se
encontra na zona da mala e puxe o
manípulo com cuidado.
CUIDADO
Assegure-se de que reabastece oveículo de acordo com os
"Requisitos relativos aocombustível" indicados nasecção 1.
Se tiver de substituir o tampão do bocal de enchimento docombustível, utilize apenas umtampão de origem HYUNDAI ou um tampão equivalente
especificado no seu veículo. Autilização de um tampãoincorrecto pode provocar umaavaria grave no sistema de
alimentação de combustível ou no sistema de controlo deemissões.
Não derrame combustível sobre as superfícies exteriores do
veículo. O combustívelderramado nas superfíciespintadas pode danificar a pintura.
Depois de reabastecer, certifique- se de que o tampão do bocal de
enchimento está correctamentecolocado para evitar o derramede combustível em caso deacidente.
OCM052017
CUIDADO
Não puxe excessivamente omanípulo, pois poderá danificar o friso da mala ou o próprio manípulo
de abertura.

Sistemas e equipamentos do veículo
36
4

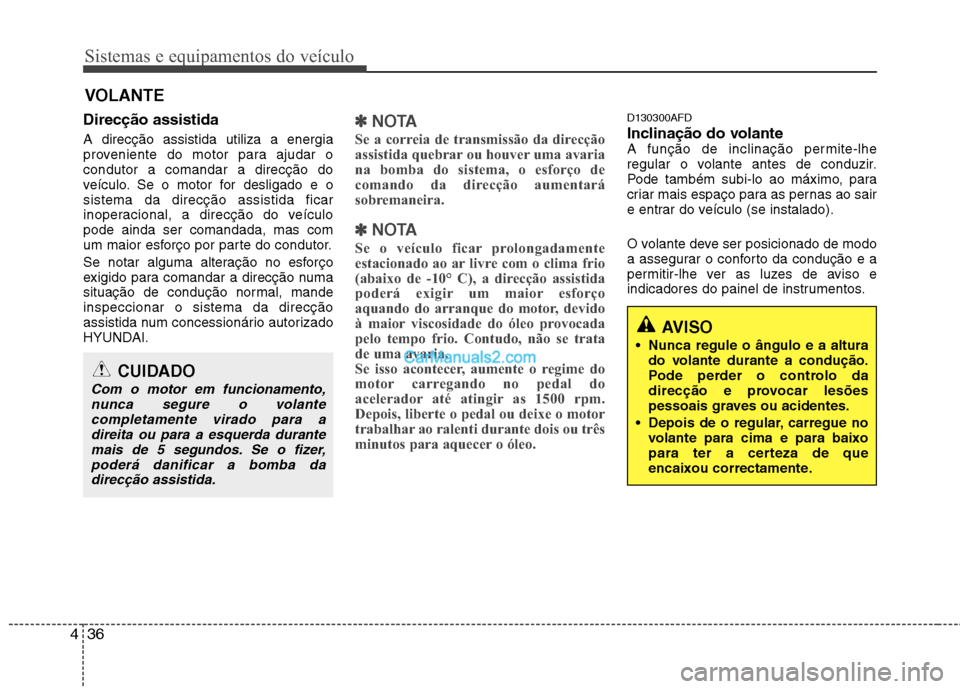

VOLANTE
Direcção assistida A direcção assistida utiliza a energia
proveniente do motor para ajudar ocondutor a comandar a direcção do
veículo. Se o motor for desligado e osistema da direcção assistida ficar
inoperacional, a direcção do veículopode ainda ser comandada, mas com
um maior esforço por parte do condutor.
Se notar alguma alteração no esforço
exigido para comandar a direcção numa
situação de condução normal, mandeinspeccionar o sistema da direcção
assistida num concessionário autorizado
HYUNDAI.
✽✽ NOTA
Se a correia de transmissão da direcção
assistida quebrar ou houver uma avaria
na bomba do sistema, o esforço de
comando da direcção aumentará
sobremaneira.
✽
✽ NOTA
Se o veículo ficar prolongadamente
estacionado ao ar livre com o clima frio
(abaixo de -10° C), a direcção assistida
poderá exigir um maior esforço
aquando do arranque do motor, devido
à maior viscosidade do óleo provocada
pelo tempo frio. Contudo, não se trata
de uma avaria.
Se isso acontecer, aumente o regime do
motor carregando no pedal do
acelerador até atingir as 1500 rpm.
Depois, liberte o pedal ou deixe o motor
trabalhar ao ralenti durante dois ou três
minutos para aquecer o óleo.
D130300AFD
Inclinação do volante
A função de inclinação permite-lhe
regular o volante antes de conduzir.
Pode também subi-lo ao máximo, para
criar mais espaço para as pernas ao sair
e entrar do veículo (se instalado).
O volante deve ser posicionado de modo
a assegurar o conforto da condução e a
permitir-lhe ver as luzes de aviso e
indicadores do painel de instrumentos.
CUIDADO
Com o motor em funcionamento, nunca segure o volantecompletamente virado para adireita ou para a esquerda durante mais de 5 segundos. Se o fizer,
poderá danificar a bomba dadirecção assistida.
AVISO
Nunca regule o ângulo e a altura do volante durante a condução.
Pode perder o controlo da
direcção e provocar lesões
pessoais graves ou acidentes.
Depois de o regular, carregue no volante para cima e para baixo
para ter a certeza de que
encaixou correctamente.

Sistemas e equipamentos do veículo
38
4
D140100AUN

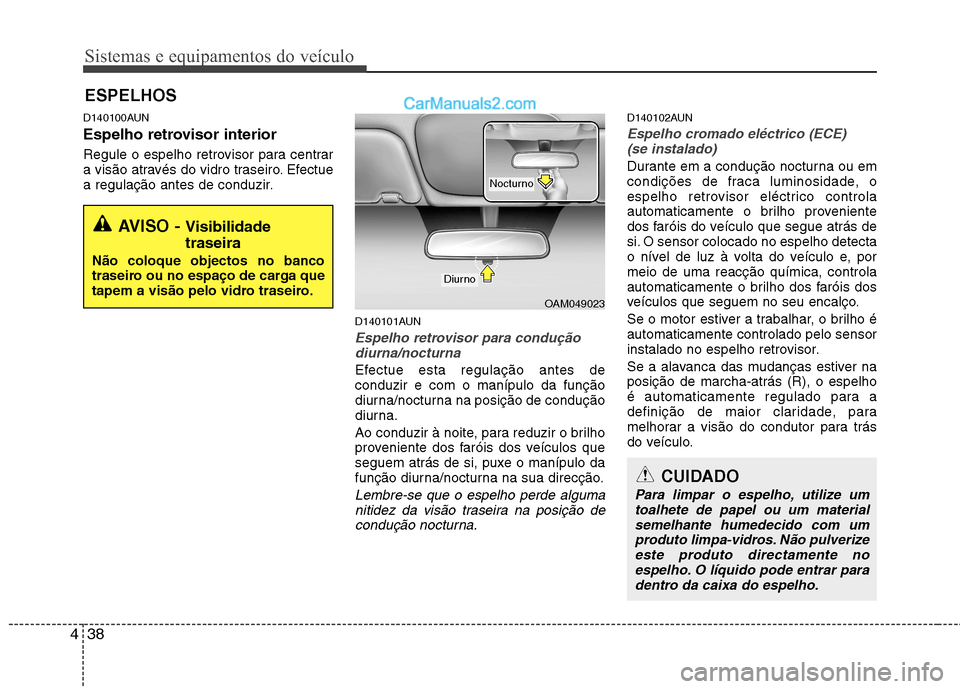

Espelho retrovisor interior
Regule o espelho retrovisor para centrar
a visão através do vidro traseiro. Efectue
a regulação antes de conduzir.
D140101AUN
Espelho retrovisor para conduçãodiurna/nocturna
Efectue esta regulação antes de conduzir e com o manípulo da função
diurna/nocturna na posição de condução
diurna.
Ao conduzir à noite, para reduzir o brilho
proveniente dos faróis dos veículos que
seguem atrás de si, puxe o manípulo da
função diurna/nocturna na sua direcção.
Lembre-se que o espelho perde algumanitidez da visão traseira na posição decondução nocturna.
D140102AUN
Espelho cromado eléctrico (ECE)(se instalado)
Durante em a condução nocturna ou em
condições de fraca luminosidade, o
espelho retrovisor eléctrico controla
automaticamente o brilho proveniente
dos faróis do veículo que segue atrás de
si. O sensor colocado no espelho detecta
o nível de luz à volta do veículo e, pormeio de uma reacção química, controla
automaticamente o brilho dos faróis dos
veículos que seguem no seu encalço.
Se o motor estiver a trabalhar, o brilho é automaticamente controlado pelo sensor
instalado no espelho retrovisor.
Se a alavanca das mudanças estiver na posição de marcha-atrás (R), o espelho
é automaticamente regulado para a
definição de maior claridade, para
melhorar a visão do condutor para trás
do veículo.
ESPELHOS
AVISO -
Visibilidade traseira
Não coloque objectos no banco
traseiro ou no espaço de carga que
tapem a visão pelo vidro traseiro.
CUIDADO
Para limpar o espelho, utilize um toalhete de papel ou um materialsemelhante humedecido com um
produto limpa-vidros. Não pulverize este produto directamente noespelho. O líquido pode entrar paradentro da caixa do espelho.
OAM049023
Diurno
Nocturno

439
Sistemas e equipamentos do veículo

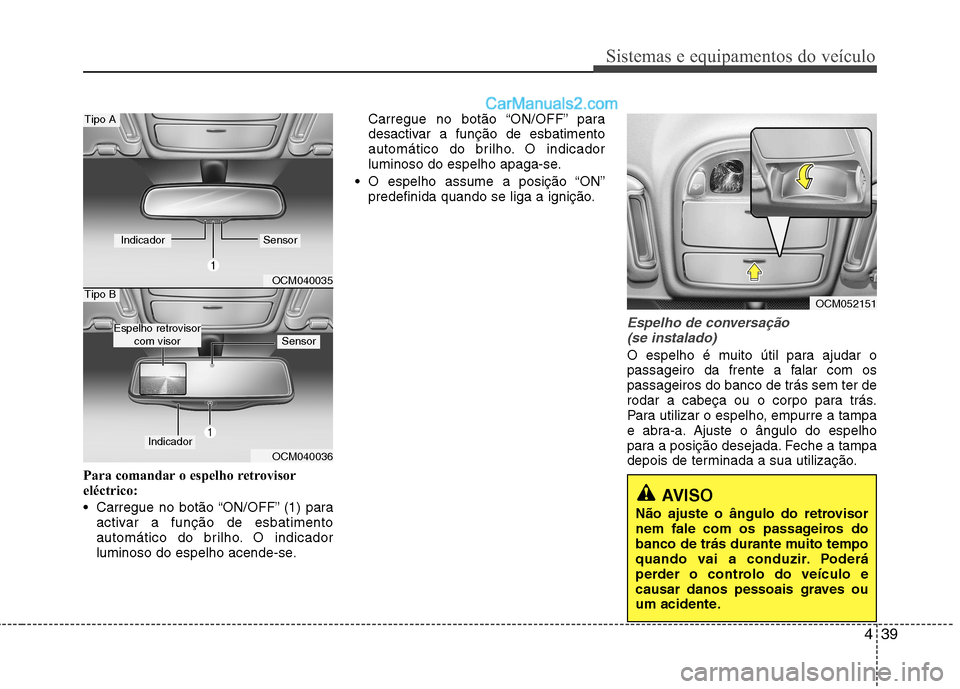

Para comandar o espelho retrovisor
eléctrico:
Carregue no botão “ON/OFF” (1) paraactivar a função de esbatimento
automático do brilho. O indicador
luminoso do espelho acende-se. Carregue no botão “ON/OFF” para
desactivar a função de esbatimento
automático do brilho. O indicador
luminoso do espelho apaga-se.
O espelho assume a posição “ON” predefinida quando se liga a ignição.
Espelho de conversação
(se instalado)
O espelho é muito útil para ajudar o
passageiro da frente a falar com ospassageiros do banco de trás sem ter de
rodar a cabeça ou o corpo para trás.
Para utilizar o espelho, empurre a tampa
e abra-a. Ajuste o ângulo do espelho
para a posição desejada. Feche a tampa
depois de terminada a sua utilização.
OCM040035
OCM040036
Tipo A
Tipo B
IndicadorSensor
Indicador
SensorEspelho retrovisor com visor
OCM052151
AVISO
Não ajuste o ângulo do retrovisor
nem fale com os passageiros do
banco de trás durante muito tempo
quando vai a conduzir. Poderá
perder o controlo do veículo e
causar danos pessoais graves ou
um acidente.

Sistemas e equipamentos do veículo
40
4
D140200AUN

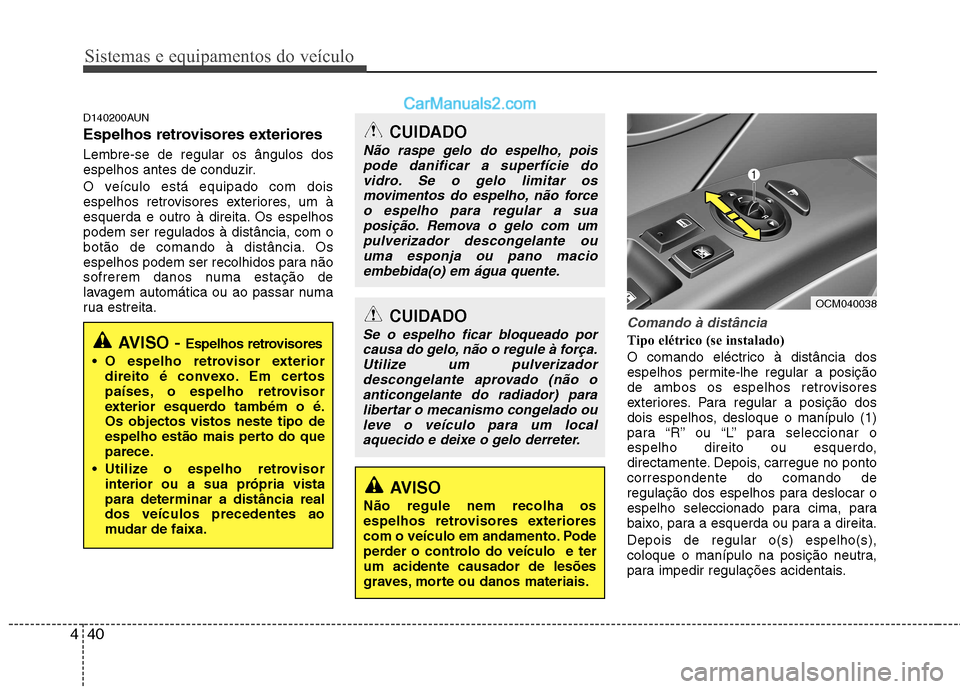

Espelhos retrovisores exteriores Lembre-se de regular os ângulos dos
espelhos antes de conduzir.
O veículo está equipado com dois
espelhos retrovisores exteriores, um à
esquerda e outro à direita. Os espelhospodem ser regulados à distância, com o
botão de comando à distância. Os
espelhos podem ser recolhidos para não
sofrerem danos numa estação de
lavagem automática ou ao passar numa
rua estreita.
Comando à distância
Tipo elétrico (se instalado)
O comando eléctrico à distância dos
espelhos permite-lhe regular a posição
de ambos os espelhos retrovisores
exteriores. Para regular a posição dos
dois espelhos, desloque o manípulo (1)
para “R” ou “L” para seleccionar o
espelho direito ou esquerdo,
directamente. Depois, carregue no pontocorrespondente do comando de
regulação dos espelhos para deslocar o
espelho seleccionado para cima, para
baixo, para a esquerda ou para a direita. Depois de regular o(s) espelho(s),
coloque o manípulo na posição neutra,
para impedir regulações acidentais.
CUIDADO
Não raspe gelo do espelho, pois
pode danificar a superfície do
vidro. Se o gelo limitar osmovimentos do espelho, não forceo espelho para regular a sua posição. Remova o gelo com um
pulverizador descongelante ouuma esponja ou pano macioembebida(o) em água quente.
CUIDADO
Se o espelho ficar bloqueado porcausa do gelo, não o regule à força.Utilize um pulverizador
descongelante aprovado (não oanticongelante do radiador) para libertar o mecanismo congelado ouleve o veículo para um local
aquecido e deixe o gelo derreter.
AVISO
Não regule nem recolha os
espelhos retrovisores exteriores
com o veículo em andamento. Pode
perder o controlo do veículo e terum acidente causador de lesões
graves, morte ou danos materiais.
OCM040038
AVISO - Espelhos retrovisores
O espelho retrovisor exterior direito é convexo. Em certos
países, o espelho retrovisor
exterior esquerdo também o é.Os objectos vistos neste tipo de
espelho estão mais perto do que
parece.
Utilize o espelho retrovisor interior ou a sua própria vistapara determinar a distância realdos veículos precedentes ao
mudar de faixa.
