2011 Hyundai Santa Fe ESP

Introdução
6
1

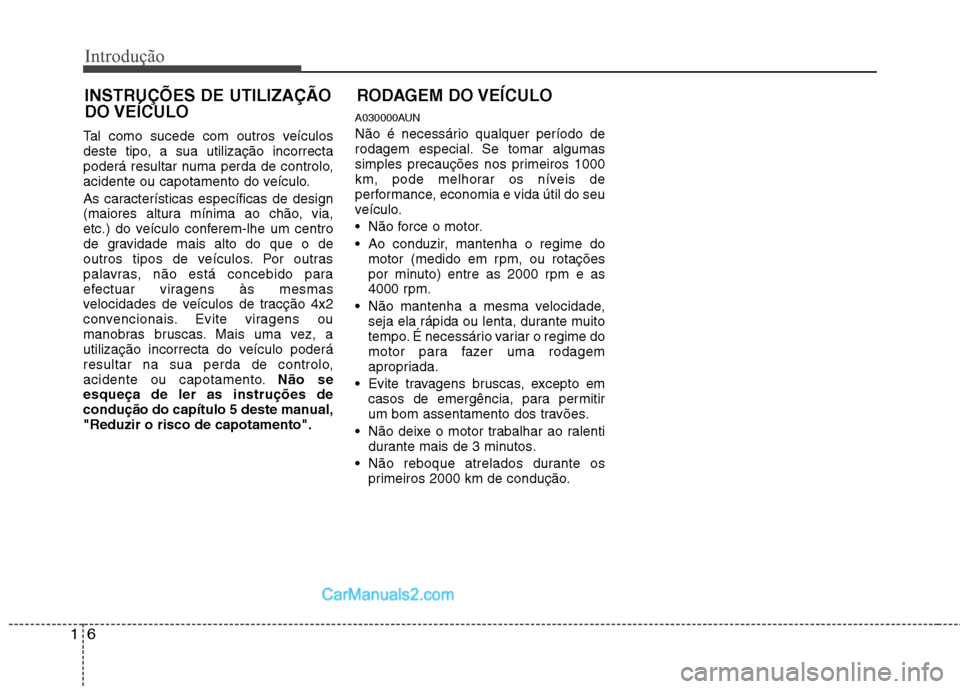

RODAGEM DO VEÍCULO
Tal como sucede com outros veículos
deste tipo, a sua utilização incorrecta
poderá resultar numa perda de controlo,
acidente ou capotamento do veículo.
As características específicas de design
(maiores altura mínima ao chão, via,
etc.) do veículo conferem-lhe um centro
de gravidade mais alto do que o de
outros tipos de veículos. Por outras
palavras, não está concebido para
efectuar viragens às mesmas
velocidades de veículos de tracção 4x2
convencionais. Evite viragens ou
manobras bruscas. Mais uma vez, a
utilização incorrecta do veículo poderá
resultar na sua perda de controlo,
acidente ou capotamento. Não se
esqueça de ler as instruções de
condução do capítulo 5 deste manual,"Reduzir o risco de capotamento". A030000AUN
Não é necessário qualquer período de
rodagem especial. Se tomar algumas
simples precauções nos primeiros 1000
km, pode melhorar os níveis de
performance, economia e vida útil do seu
veículo.
Não force o motor.
Ao conduzir, mantenha o regime do
motor (medido em rpm, ou rotações
por minuto) entre as 2000 rpm e as
4000 rpm.
Não mantenha a mesma velocidade, seja ela rápida ou lenta, durante muito
tempo. É necessário variar o regime do
motor para fazer uma rodagem
apropriada.
Evite travagens bruscas, excepto em casos de emergência, para permitir
um bom assentamento dos travões.
Não deixe o motor trabalhar ao ralenti durante mais de 3 minutos.
Não reboque atrelados durante os primeiros 2000 km de condução.
INSTRUÇÕES DE UTILIZAÇÃO DO VEÍCULO

17
Introdução

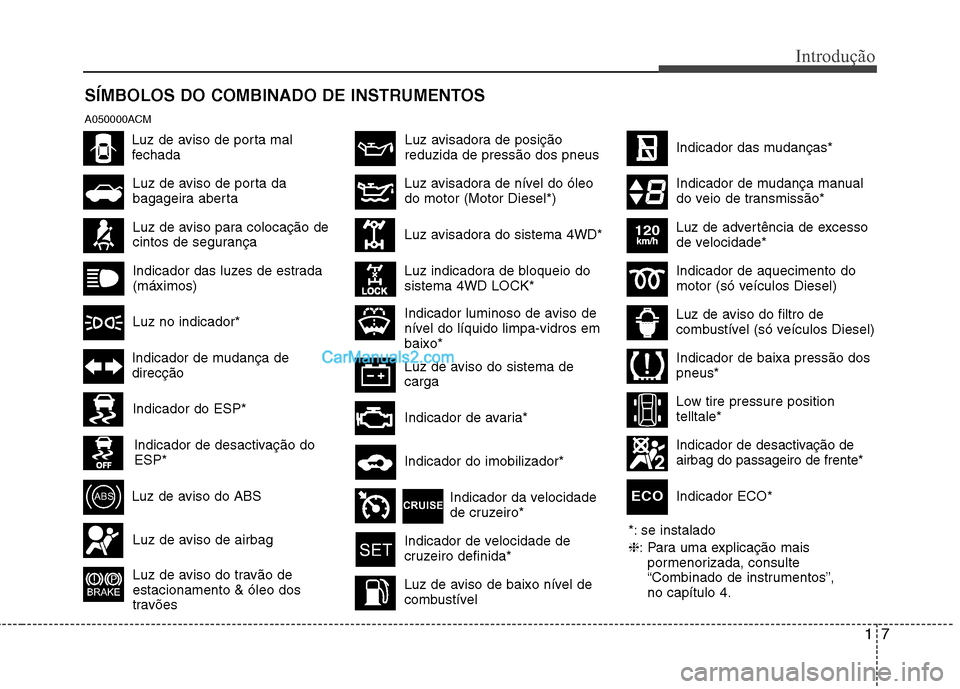

SÍMBOLOS DO COMBINADO DE INSTRUMENTOS
Luz avisadora de posição reduzida de pressão dos pneus*: se instalado ❈: Para uma explicação mais
pormenorizada, consulte
“Combinado de instrumentos”, no capítulo 4.
Indicador de desactiva ção de
airbag do passageiro de frente*
Luz de aviso para colocação de
cintos de segurança
Luz de aviso de porta da
bagageira aberta
Indicador das luzes de estrada (máximos)
Luz no indicador*
Indicador de mudança de direcção
Luz de aviso do ABS
Luz de aviso do travão de estacionamento & óleo dos
travões
Luz avisadora de nível do óleo do motor (Motor Diesel*)
Luz avisadora do sistema 4WD*
Luz indicadora de bloqueio do sistema 4WD LOCK*
Indicador de avaria*
Luz de aviso de airbagIndicador de velocidade de
cruzeiro definida*
Luz de aviso de baixo nível de
combustível
Luz de aviso do sistema de carga
Indicador luminoso de aviso de
nível do líquido limpa-vidros embaixo*
Luz de aviso de porta mal
fechada
Indicador de aquecimento do
motor (só veículos Diesel)
Luz de aviso do filtro de
combustível (só veículos Diesel)
Indicador do ESP*
Indicador de desactivação do ESP*
Indicador do imobilizador*
Indicador de baixa pressão dos pneus*
Low tire pressure position telltale*
A050000ACM
Indicador ECO*
ECO
Luz de advertência de excesso
de velocidade*120km/h
Indicador de mudança manual
do veio de transmissão*
Indicador da velocidade
de cruzeiro*
Indicador das mudanças*

Um breve olhar sobre o seu veículo
2
2

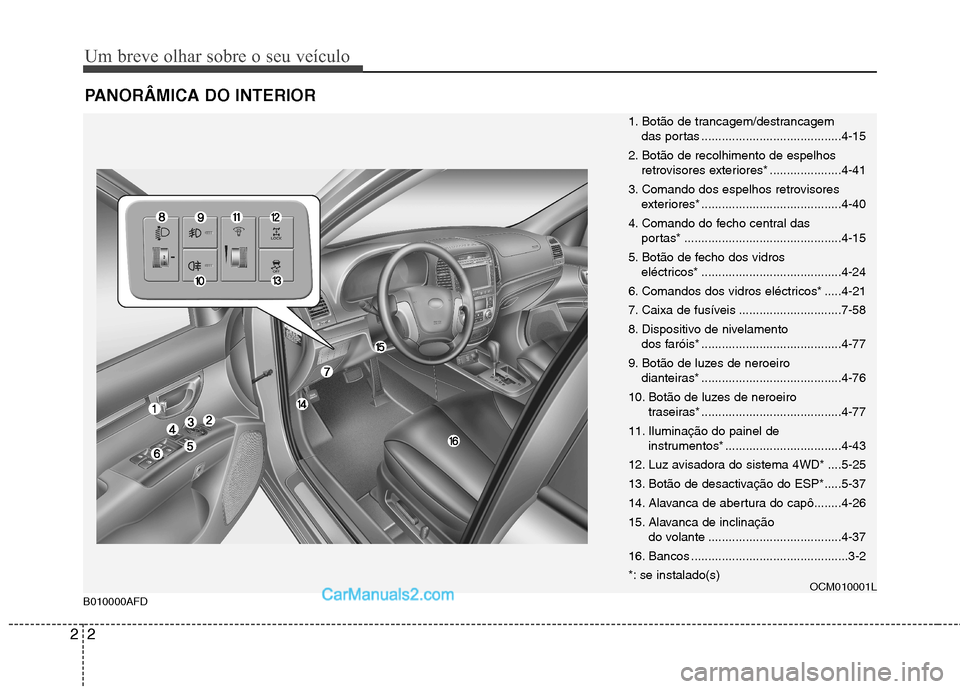

PANORÂMICA DO INTERIOR
1. Botão de trancagem/destrancagem
das portas .........................................4-15
2. Botão de recolhimento de espelhos retrovisores exteriores* .....................4-41
3. Comando dos espelhos retrovisores exteriores* .........................................4-40
4. Comando do fecho central das portas* ..............................................4-15
5. Botão de fecho dos vidros eléctricos* .........................................4-24
6. Comandos dos vidros eléctricos* .....4-21
7. Caixa de fusíveis ..............................7-58
8. Dispositivo de nivelamento dos faróis* .........................................4-77
9. Botão de luzes de neroeiro dianteiras* .........................................4-76
10. Botão de luzes de neroeiro traseiras* .........................................4-77
11. Iluminação do painel de instrumentos* ..................................4-43
12. Luz avisadora do sistema 4WD* ....5-25
13. Botão de desactivação do ESP*.....5-37
14. Alavanca de abertura do capô........4-26
15. Alavanca de inclinação do volante .......................................4-37
16. Bancos ..............................................3-2
*: se instalado(s) OCM010001L
B010000AFD

33
Sistema de segurança do seu veículo
AVISO - Banco na vertical
Para recolocar as costas do banco
na vertical, agarre nelas e
desloque-as devagar. Certifique-sede que não há mais ocupantes à
volta do banco. Se as recolocar
sem as segurar e controlar, ascostas do banco podem saltar para
a frente e ferir acidentalmente osocupantes.
AVISO - Objectos
desarrumados
A presença de objectos desarrumados junto aos pés do
condutor pode interferir com a
utilização dos pedais provocar um
acidente. Não coloque nada
debaixo dos bancos dianteiros.AVISO - Responsabilidade
do condutor pelo
passageiro
Viajar num automóvel com as
costas do banco do passageiro
reclinadas pode originar lesões
graves ou fatais em caso de
acidente. Se o banco do passageiro
da frente estiver reclinado durante
um acidente, as ancas do ocupantepoderão escorregar por baixo da
parte do colo do cinto de
segurança e exercer uma grande
força sobre o abdómen
desprotegido, podendo daí advir
lesões internas graves ou fatais.
Assim, o condutor tem de avisar o
passageiro para manter as costas
do banco na vertical com o veículoem andamento.AVISO - Banco do
condutor
Nunca tente regular o banco com o veículo em andamento. Pode
perder o controlo do veículo e ter
um acidente causador de morte,
lesões graves ou danosmateriais.
Não deixe nenhum objecto interferir com a posição normal
das costas do banco. Aarrumação de objectos contra as
costas do banco ou de forma a
interferir com a travagemcorrecta das mesmas pode
resultar em lesões graves ou
fatais em caso de travagembrusca ou colisão.
Conduza sempre com as costas do banco na vertical e a parte docinto de segurança que assenta
no colo confortavelmente
ajustada às ancas. Esta é a
posição que melhor protege o
condutor em caso de acidente.
(Continua)

Sistema de segurança do seu veículo
4
3

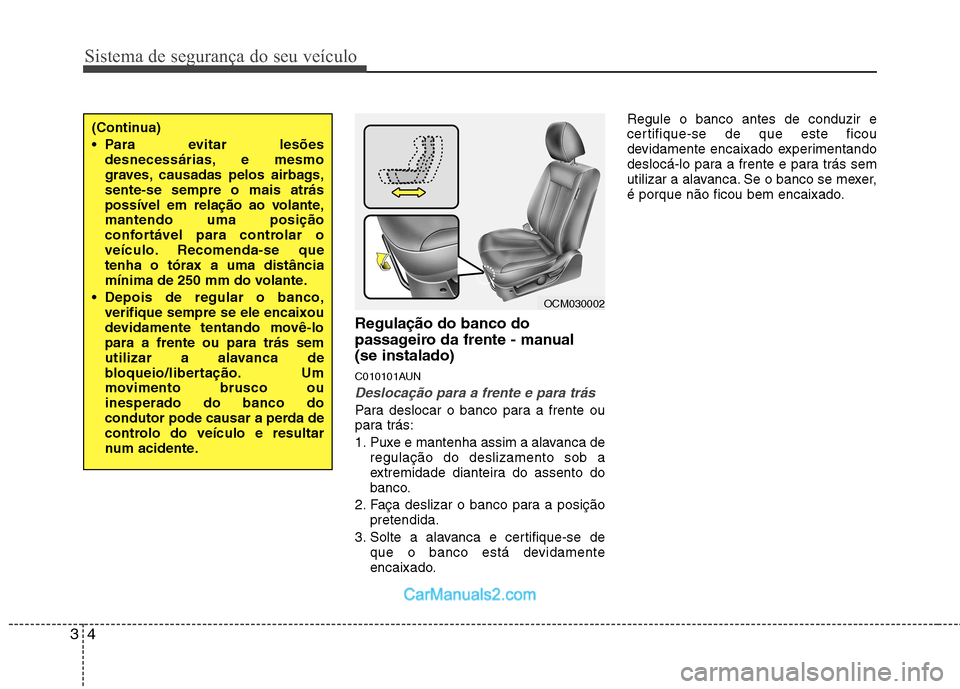

Regulação do banco do
passageiro da frente - manual (se instalado)
C010101AUN
Deslocação para a frente e para trás
Para deslocar o banco para a frente ou
para trás:
1. Puxe e mantenha assim a alavanca de
regulação do deslizamento sob a
extremidade dianteira do assento do
banco.
2. Faça deslizar o banco para a posição pretendida.
3. Solte a alavanca e certifique-se de que o banco está devidamente
encaixado. Regule o banco antes de conduzir e
certifique-se de que este ficou
devidamente encaixado experimentando
deslocá-lo para a frente e para trás sem
utilizar a alavanca. Se o banco se mexer,
é porque não ficou bem encaixado.
(Continua)
Para evitar lesões
desnecessárias, e mesmo
graves, causadas pelos airbags,sente-se sempre o mais atrás
possível em relação ao volante,mantendo uma posição
confortável para controlar o
veículo. Recomenda-se quetenha o tórax a uma distância
mínima de 250 mm do volante.
Depois de regular o banco, verifique sempre se ele encaixou
devidamente tentando movê-lopara a frente ou para trás sem
utilizar a alavanca de
bloqueio/libertação. Um
movimento brusco ouinesperado do banco do
condutor pode causar a perda de
controlo do veículo e resultar
num acidente.
OCM030002

Sistema de segurança do seu veículo
8
3
C010104BFD
Encosto de cabeça
Os bancos do condutor e do passageiro da frente estão equipados com encosto
de cabeça para segurança e conforto
dos ocupantes. O encosto de cabeça
não só oferece conforto ao condutor eaos passageiros como ajuda também aproteger a cabeça e o pescoço em caso
de colisão. Encosto de cabeça activo (se instalado)
O encosto de cabeça activo foi
concebido para se deslocar para a frente
e para cima num impacto traseiro. Istoajuda a impedir que as cabeças docondutor e do passageiro da frente se
desloquem para trás, prevenindo lesões
cervicais.
OHM038048N
AVISO
Para uma máxima eficácia em caso de acidente, o encosto de
cabeça deve ser ajustado por
forma a que a sua parte médiaesteja à mesma altura que o
centro de gravidade da cabeça do
ocupante. Na maior parte das
pessoas, o centro de gravidade
da cabeça está à altura da partede cima dos olhos. Ajustar o encosto de cabeça de modo que fique o mais próximo
possível da cabeça. Não érecomendável a utilização deuma almofada que afaste o corpodas costas do banco.
Não conduza o veículo sem os encostos de cabeça colocados,pois os ocupantes podem sofrer
lesões graves em caso de
acidente. A regulação correctados encostos de cabeça pode
proteger os ocupantes contra
lesões cervicais.
Não ajustar a posição do encosto de cabeça do banco do condutorcom o veículo em andamento.
HNF2041-1
AVISO
Quando se senta no banco ou quando se puxa ou empurra o
banco, cria-se um espaço entre obanco e o botão do encosto decabeça.
Tenha cuidado em não colocar os
dedos nesse espaço, evitando quefiquem presos.

39
Sistema de segurança do seu veículo

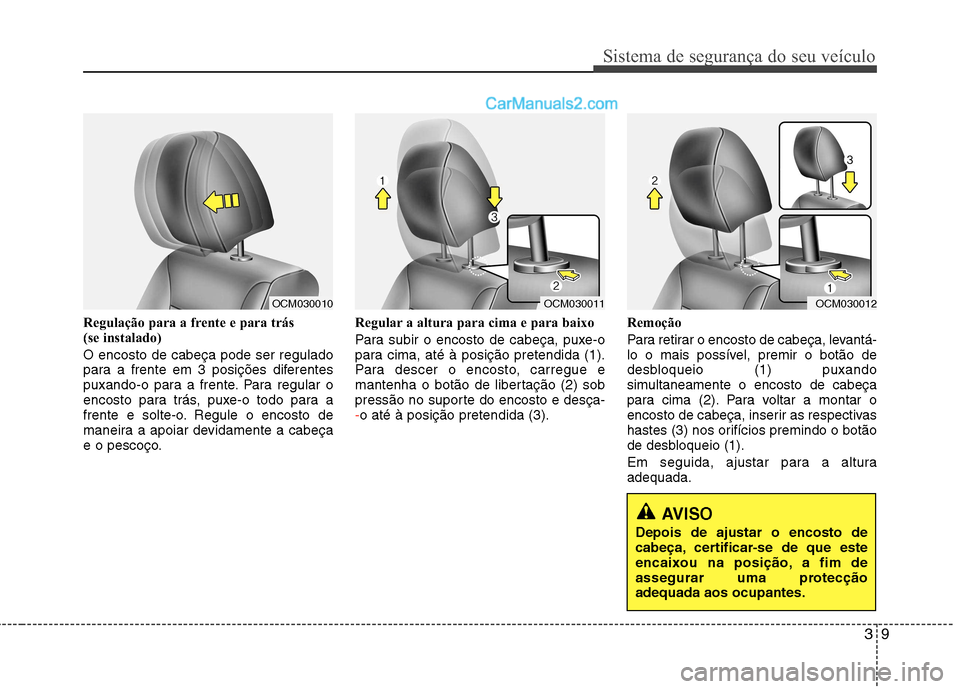

Regulação para a frente e para trás
(se instalado) O encosto de cabeça pode ser regulado
para a frente em 3 posições diferentes
puxando-o para a frente. Para regular o
encosto para trás, puxe-o todo para a
frente e solte-o. Regule o encosto de
maneira a apoiar devidamente a cabeça
e o pescoço.Regular a altura para cima e para baixo
Para subir o encosto de cabeça, puxe-o
para cima, até à posição pretendida (1).
Para descer o encosto, carregue e
mantenha o botão de libertação (2) sob
pressão no suporte do encosto e desça-
-o até à posição pretendida (3).
Remoção
Para retirar o encosto de cabeça, levantá-
lo o mais possível, premir o botão de
desbloqueio (1) puxando
simultaneamente o encosto de cabeça
para cima (2). Para voltar a montar o
encosto de cabeça, inserir as respectivas
hastes (3) nos orifícios premindo o botão
de desbloqueio (1).
Em seguida, ajustar para a altura adequada.
OCM030010OCM030012OCM030011
AVISO
Depois de ajustar o encosto de
cabeça, certificar-se de que este
encaixou na posição, a fim de
assegurar uma protecçãoadequada aos ocupantes.

Sistema de segurança do seu veículo
10
3
C010107AFD

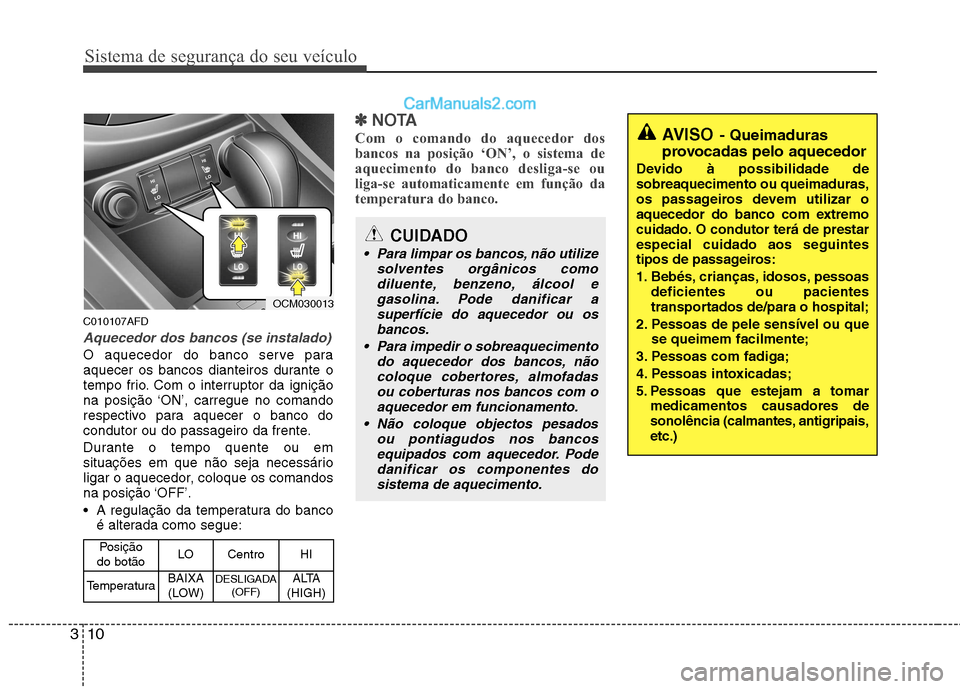

Aquecedor dos bancos (se instalado)
O aquecedor do banco serve para
aquecer os bancos dianteiros durante o
tempo frio. Com o interruptor da ignição
na posição ‘ON’, carregue no comando
respectivo para aquecer o banco do
condutor ou do passageiro da frente.
Durante o tempo quente ou em
situações em que não seja necessário
ligar o aquecedor, coloque os comandos
na posição ‘OFF’.
A regulação da temperatura do banco
é alterada como segue:
✽✽ NOTA
Com o comando do aquecedor dos
bancos na posição ‘ON’, o sistema de
aquecimento do banco desliga-se ou
liga-se automaticamente em função da
temperatura do banco.
Posição
do botão LO Centro HI
TemperaturaBAIXA
(LOW)DESLIGADA (OFF)ALTA
(HIGH)
CUIDADO
Para limpar os bancos, não utilize
solventes orgânicos comodiluente, benzeno, álcool egasolina. Pode danificar a
superfície do aquecedor ou osbancos.
Para impedir o sobreaquecimento do aquecedor dos bancos, nãocoloque cobertores, almofadas
ou coberturas nos bancos com oaquecedor em funcionamento.
Não coloque objectos pesados ou pontiagudos nos bancosequipados com aquecedor. Pode
danificar os componentes dosistema de aquecimento.
AVISO - Queimaduras
provocadas pelo aquecedor
Devido à possibilidade de sobreaquecimento ou queimaduras,
os passageiros devem utilizar o
aquecedor do banco com extremo
cuidado. O condutor terá de prestarespecial cuidado aos seguintes
tipos de passageiros:
1. Bebés, crianças, idosos, pessoas deficientes ou pacientes
transportados de/para o hospital;
2. Pessoas de pele sensível ou que se queimem facilmente;
3. Pessoas com fadiga;
4. Pessoas intoxicadas;
5. Pessoas que estejam a tomar medicamentos causadores de
sonolência (calmantes, antigripais,etc.)
OCM030013
