2011 Hyundai Santa Fe ESP

Especificações & Informação ao consumidor
6
8

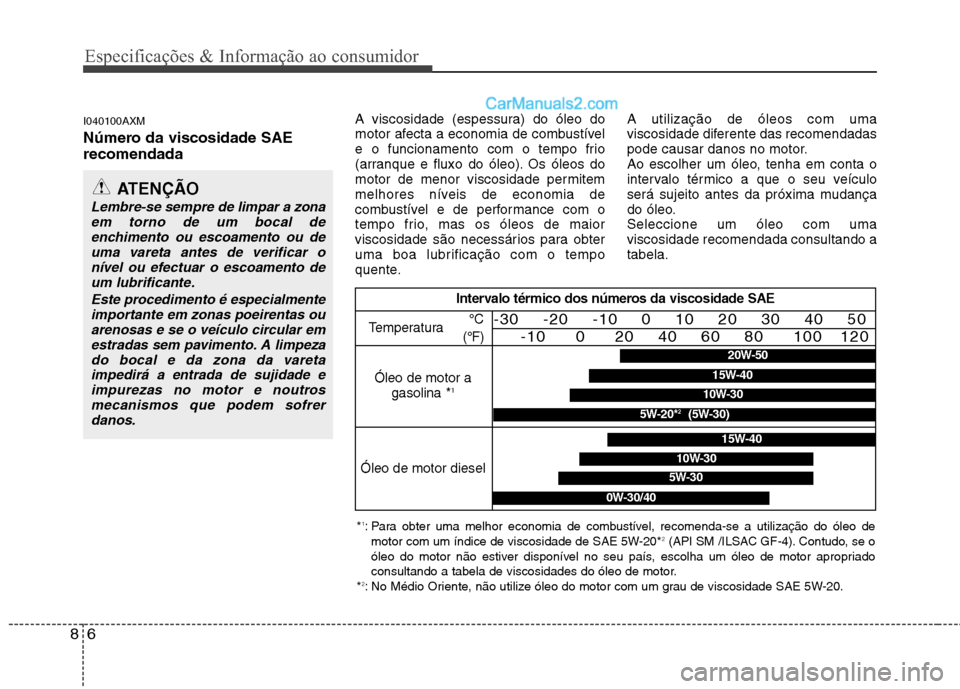

I040100AXM
Número da viscosidade SAE recomendada A viscosidade (espessura) do óleo do
motor afecta a economia de combustível
e o funcionamento com o tempo frio
(arranque e fluxo do óleo). Os óleos do
motor de menor viscosidade permitem
melhores níveis de economia de
combustível e de performance com o
tempo frio, mas os óleos de maior
viscosidade são necessários para obter
uma boa lubrificação com o tempo
quente.A utilização de óleos com uma
viscosidade diferente das recomendadas
pode causar danos no motor.
Ao escolher um óleo, tenha em conta o
intervalo térmico a que o seu veículo
será sujeito antes da próxima mudança
do óleo.Seleccione um óleo com umaviscosidade recomendada consultando atabela.
ATENÇÃO
Lembre-se sempre de limpar a zona
em torno de um bocal deenchimento ou escoamento ou de
uma vareta antes de verificar onível ou efectuar o escoamento de um lubrificante.
Este procedimento é especialmenteimportante em zonas poeirentas ouarenosas e se o veículo circular emestradas sem pavimento. A limpezado bocal e da zona da varetaimpedirá a entrada de sujidade e
impurezas no motor e noutrosmecanismos que podem sofrerdanos.
Intervalo térmico dos números da viscosidade SAE
Temperatura
Óleo de motor a gasolina * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Óleo de motor diesel5W-30
15W-40
10W-30
0W-30/40
*1
: Para obter uma melhor economia de combustível, recomenda-se a utilização do óleo de
motor com um índice de viscosidade de SAE 5W-20* 2
(API SM /ILSAC GF-4). Contudo, se o
óleo do motor não estiver disponível no seu país, escolha um óleo de motor apropriado
consultando a tabela de viscosidades do óleo de motor.
* 2
: No Médio Oriente, não utilize óleo do motor com um grau de viscosidade SAE 5W-20.
20W-50
10W-30
15W-40
5W-20* 2
(5W-30)

87
Especificações & Informação ao consumidor

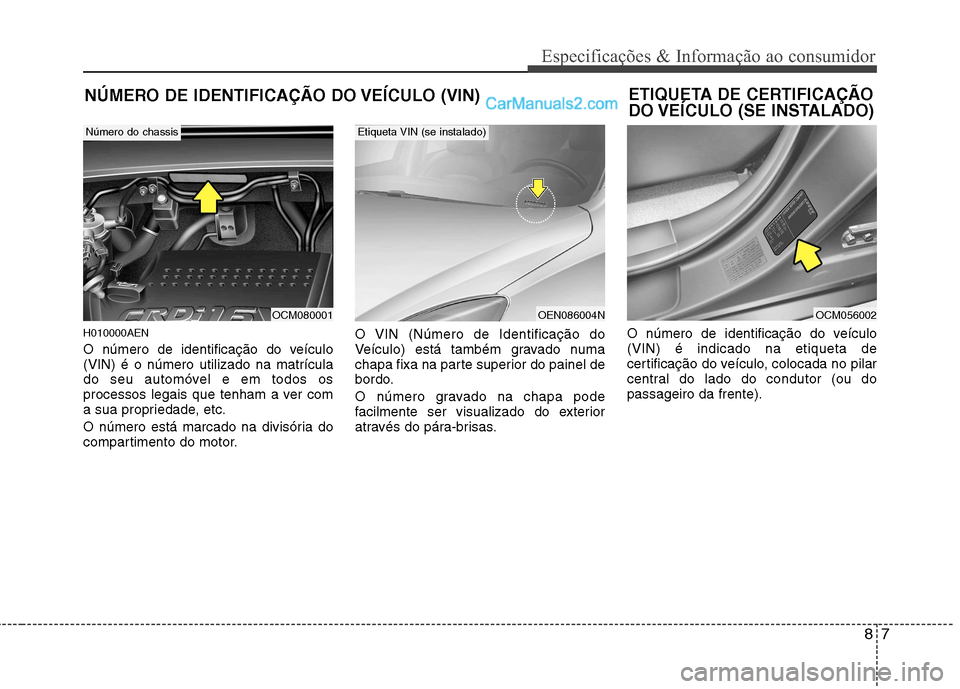

NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
H010000AEN
O número de identificação do veículo (VIN) é o número utilizado na matrícula
do seu automóvel e em todos os
processos legais que tenham a ver com
a sua propriedade, etc.
O número está marcado na divisória do
compartimento do motor. O VIN (Número de Identificação do
Veículo) está também gravado numa
chapa fixa na parte superior do painel de
bordo.
O número gravado na chapa pode
facilmente ser visualizado do exterior
através do pára-brisas.
O número de identificação do veículo(VIN) é indicado na etiqueta de
certificação do veículo, colocada no pilar
central do lado do condutor (ou dopassageiro da frente).ETIQUETA DE CERTIFICAÇÃO
DO VEÍCULO (SE INSTALADO)
OCM080001
Número do chassis
OEN086004N
Etiqueta VIN (se instalado)

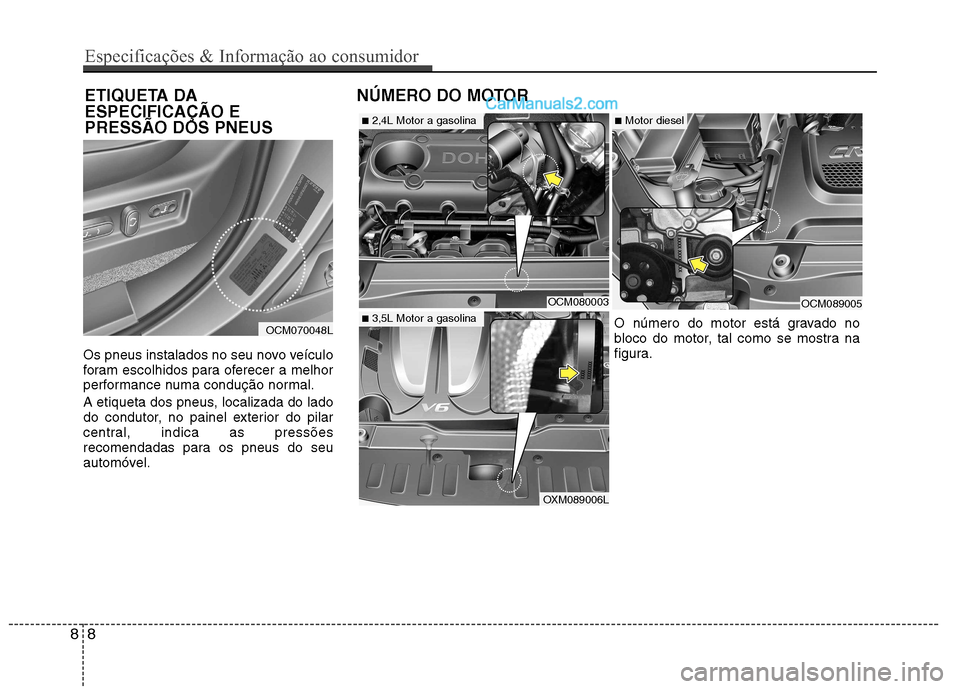

OCM056002

Os pneus instalados no seu novo veículo
foram escolhidos para oferecer a melhor
performance numa condução normal.
A etiqueta dos pneus, localizada do lado
do condutor, no painel exterior do pilar
central, indica as pressões
recomendadas para os pneus do seu
automóvel.ETIQUETA DA ESPECIFICAÇÃO EPRESSÃO DOS PNEUS
NÚMERO DO MOTOR
88
Especificações & Informação ao consumidor
OCM080003OCM089005
O número do motor está gravado no
bloco do motor, tal como se mostra na
figura.
■
2,4L Motor a gasolina
■3,5L Motor a gasolina
■Motor diesel
OXM089006L
OCM070048L

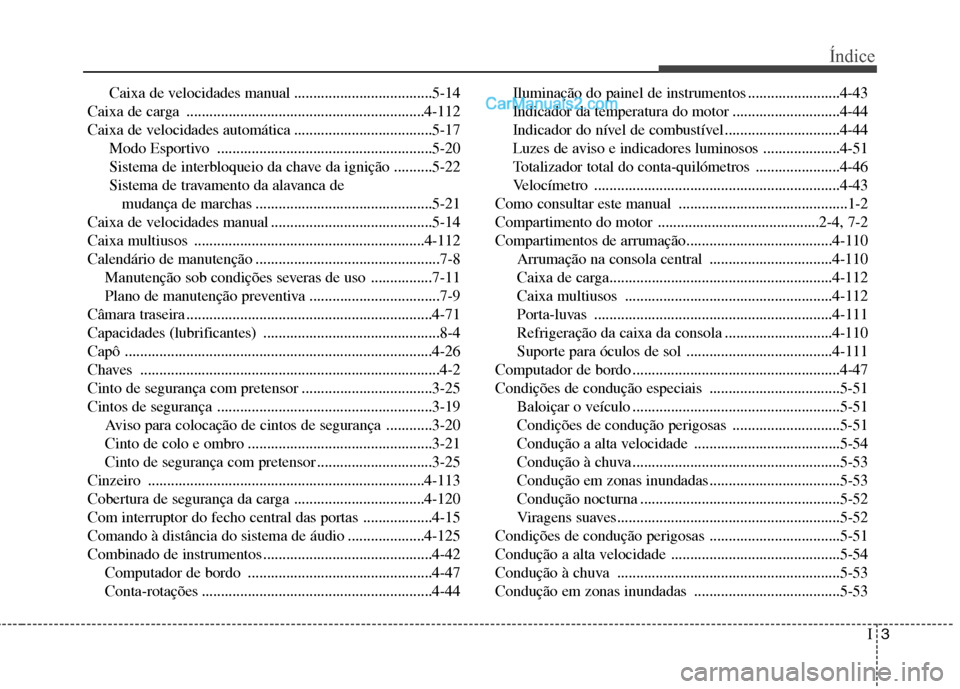

I3
Índice
Caixa de velocidades manual ....................................5-14
Caixa de carga ..............................................................4-112
Caixa de velocidades automática ....................................5-17 Modo Esportivo ........................................................5-20
Sistema de interbloqueio da chave da ignição ..........5-22
Sistema de travamento da alavanca de mudança de marchas ..............................................5-21
Caixa de velocidades manual ..........................................5-14
Caixa multiusos ............................................................4-112
Calendário de manutenção ................................................7-8 Manutenção sob condições severas de uso ................7-11
Plano de manutenção preventiva ..................................7-9
Câmara traseira ................................................................4-71
Capacidades (lubrificantes) ..............................................8-4
Capô ................................................................................4-26
Chaves ..............................................................................4-2
Cinto de segurança com pretensor ..................................3-25
Cintos de segurança ........................................................3-19 Aviso para colocação de cintos de segurança ............3-20
Cinto de colo e ombro ................................................3-21
Cinto de segurança com pretensor ..............................3-25
Cinzeiro ........................................................................4-113
Cobertura de segurança da carga ..................................4-120
Com interruptor do fecho central das portas ..................4-15
Comando à distância do sistema de áudio ....................4-125
Combinado de instrumentos ............................................4-42 Computador de bordo ................................................4-47
Conta-rotações ............................................................4-44 Iluminação do painel de instrumentos ........................4-43
Indicador da temperatura do motor ............................4-44
Indicador do nível de combustível ..............................4-44
Luzes de aviso e indicadores luminosos ....................4-51
Totalizador total do conta-quilómetros ......................4-46
Velocímetro ................................................................4-43
Como consultar este manual ............................................1-2
Compartimento do motor ..........................................2-4, 7-2
Compartimentos de arrumação......................................4-110 Arrumação na consola central ................................4-110
Caixa de carga..........................................................4-112
Caixa multiusos ......................................................4-112
Porta-luvas ..............................................................4-111
Refrigeração da caixa da consola ............................4-110
Suporte para óculos de sol ......................................4-111
Computador de bordo ......................................................4-47
Condições de condução especiais ..................................5-51 Baloiçar o veículo ......................................................5-51
Condições de condução perigosas ............................5-51
Condução a alta velocidade ......................................5-54
Condução à chuva ......................................................5-53
Condução em zonas inundadas ..................................5-53
Condução nocturna ....................................................5-52
Viragens suaves..........................................................5-52
Condições de condução perigosas ..................................5-51
Condução a alta velocidade ............................................5-54
Condução à chuva ..........................................................5-53
Condução em zonas inundadas ......................................5-53

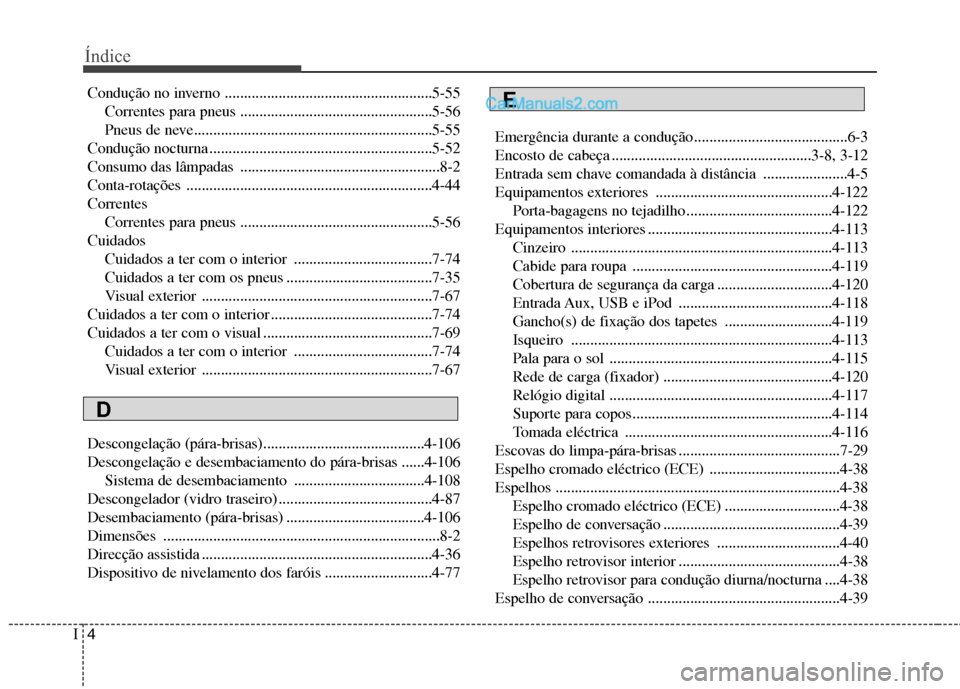

Índice
4
I
Condução no inverno ......................................................5-55
Correntes para pneus ..................................................5-56
Pneus de neve..............................................................5-55
Condução nocturna ..........................................................5-52
Consumo das lâmpadas ....................................................8-2
Conta-rotações ................................................................4-44Correntes Correntes para pneus ..................................................5-56
Cuidados Cuidados a ter com o interior ....................................7-74
Cuidados a ter com os pneus ......................................7-35
Visual exterior ............................................................7-67
Cuidados a ter com o interior ..........................................7-74
Cuidados a ter com o visual ............................................7-69 Cuidados a ter com o interior ....................................7-74
Visual exterior ............................................................7-67
Descongelação (pára-brisas)..........................................4-106
Descongelação e desembaciamento do pára-brisas ......4-106 Sistema de desembaciamento ..................................4-108
Descongelador (vidro traseiro) ........................................4-87
Desembaciamento (pára-brisas) ....................................4-106
Dimensões ........................................................................8-2
Direcção assistida ............................................................4-36
Dispositivo de nivelamento dos faróis ............................4-77 Emergência durante a condução........................................6-3
Encosto de cabeça ....................................................3-8, 3-12
Entrada sem chave comandada à distância ......................4-5
Equipamentos exteriores ..............................................4-122
Porta-bagagens no tejadilho ......................................4-122
Equipamentos interiores ................................................4-113 Cinzeiro ....................................................................4-113
Cabide para roupa ....................................................4-119
Cobertura de segurança da carga ..............................4-120
Entrada Aux, USB e iPod ........................................4-118
Gancho(s) de fixação dos tapetes ............................4-119
Isqueiro ....................................................................4-113
Pala para o sol ..........................................................4-115
Rede de carga (fixador) ............................................4-120
Relógio digital ..........................................................4-117
Suporte para copos ....................................................4-114
Tomada eléctrica ......................................................4-116
Escovas do limpa-pára-brisas ..........................................7-29
Espelho cromado eléctrico (ECE) ..................................4-38
Espelhos ..........................................................................4-38 Espelho cromado eléctrico (ECE) ..............................4-38
Espelho de conversação ..............................................4-39
Espelhos retrovisores exteriores ................................4-40
Espelho retrovisor interior ..........................................4-38
Espelho retrovisor para condução diurna/nocturna ....4-38
Espelho de conversação ..................................................4-39
D
E

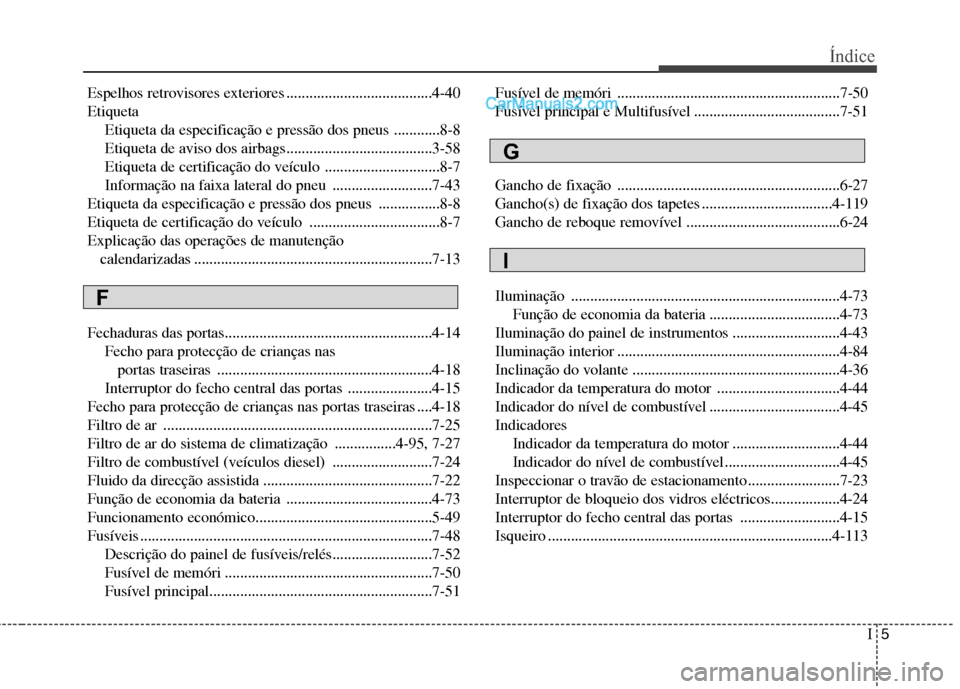

I5
Índice
Espelhos retrovisores exteriores ......................................4-40 Etiqueta
Etiqueta da especificação e pressão dos pneus ............8-8
Etiqueta de aviso dos airbags......................................3-58
Etiqueta de certificação do veículo ..............................8-7
Informação na faixa lateral do pneu ..........................7-43
Etiqueta da especificação e pressão dos pneus ................8-8
Etiqueta de certificação do veículo ..................................8-7Explicação das operações de manutenção calendarizadas ..............................................................7-13
Fechaduras das portas......................................................4-14 Fecho para protecção de crianças nas portas traseiras ........................................................4-18
Interruptor do fecho central das portas ......................4-15
Fecho para protecção de crianças nas portas traseiras ....4-18
Filtro de ar ......................................................................7-25
Filtro de ar do sistema de climatização ................4-95, 7-27
Filtro de combustível (veículos diesel) ..........................7-24
Fluido da direcção assistida ............................................7-22
Função de economia da bateria ......................................4-73
Funcionamento económico..............................................5-49
Fusíveis ............................................................................7-48 Descrição do painel de fusíveis/relés..........................7-52
Fusível de memóri ......................................................7-50
Fusível principal..........................................................7-51 Fusível de memóri ..........................................................7-50
Fusível principal e Multifusível ......................................7-51
Gancho de fixação ..........................................................6-27
Gancho(s) de fixação dos tapetes ..................................4-119
Gancho de reboque removível ........................................6-24
Iluminação ......................................................................4-73
Função de economia da bateria ..................................4-73
Iluminação do painel de instrumentos ............................4-43
Iluminação interior ..........................................................4-84
Inclinação do volante ......................................................4-36
Indicador da temperatura do motor ................................4-44
Indicador do nível de combustível ..................................4-45Indicadores Indicador da temperatura do motor ............................4-44
Indicador do nível de combustível ..............................4-45
Inspeccionar o travão de estacionamento ........................7-23
Interruptor de bloqueio dos vidros eléctricos..................4-24
Interruptor do fecho central das portas ..........................4-15
Isqueiro ..........................................................................4-113
F
G
I

Índice
6
I

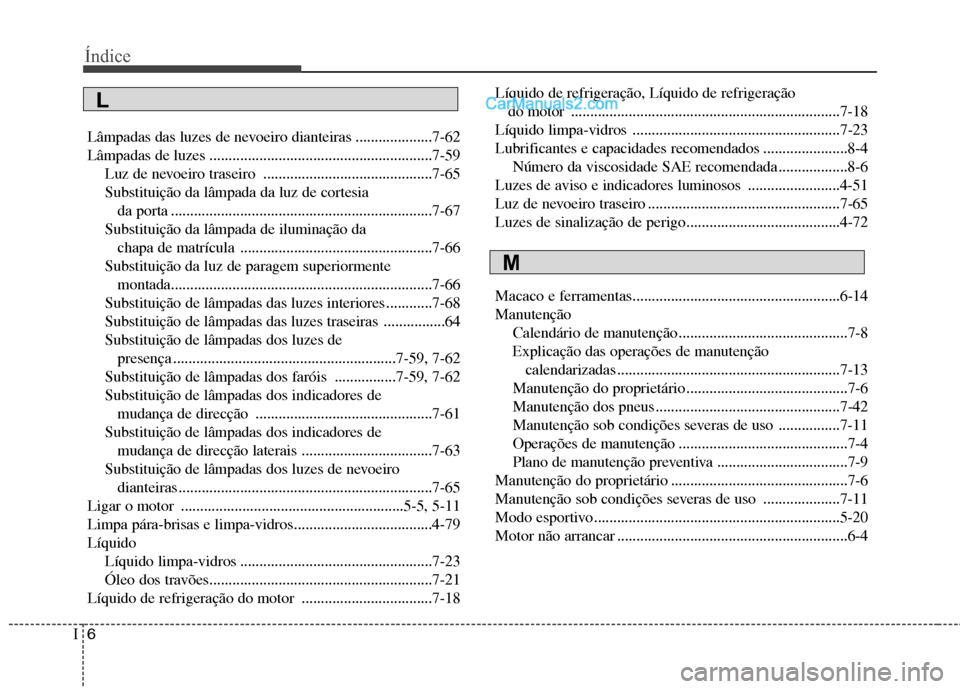

Lâmpadas das luzes de nevoeiro dianteiras ....................7-62
Lâmpadas de luzes ..........................................................7-59
Luz de nevoeiro traseiro ............................................7-65Substituição da lâmpada da luz de cortesia da porta ....................................................................7-67
Substituição da lâmpada de iluminação da chapa de matrícula ..................................................7-66
Substituição da luz de paragem superiormente montada....................................................................7-66
Substituição de lâmpadas das luzes interiores ............7-68
Substituição de lâmpadas das luzes traseiras ................64
Substituição de lâmpadas dos luzes de presença ..........................................................7-59, 7-62
Substituição de lâmpadas dos faróis ................7-59, 7-62
Substituição de lâmpadas dos indicadores de mudança de direcção ..............................................7-61
Substituição de lâmpadas dos indicadores de mudança de direcção laterais ..................................7-63
Substituição de lâmpadas dos luzes de nevoeiro dianteiras ..................................................................7-65
Ligar o motor ..........................................................5-5, 5-11
Limpa pára-brisas e limpa-vidros....................................4-79Líquido Líquido limpa-vidros ..................................................7-23
Óleo dos travões..........................................................7-21
Líquido de refrigeração do motor ..................................7-18 Líquido de refrigeração, Líquido de refrigeração
do motor ......................................................................7-18
Líquido limpa-vidros ......................................................7-23
Lubrificantes e capacidades recomendados ......................8-4 Número da viscosidade SAE recomendada ..................8-6
Luzes de aviso e indicadores luminosos ........................4-51
Luz de nevoeiro traseiro ..................................................7-65 Luzes de sinalização de perigo........................................4-72
Macaco e ferramentas......................................................6-14 Manutenção Calendário de manutenção ............................................7-8
Explicação das operações de manutenção calendarizadas ..........................................................7-13
Manutenção do proprietário ..........................................7-6
Manutenção dos pneus ................................................7-42
Manutenção sob condições severas de uso ................7-11
Operações de manutenção ............................................7-4
Plano de manutenção preventiva ..................................7-9
Manutenção do proprietário ..............................................7-6
Manutenção sob condições severas de uso ....................7-11
Modo esportivo ................................................................5-20
Motor não arrancar ............................................................6-4
L
M

I9
Índice
Sistema de controlo de emissões de
gases de escape ........................................................7-77
Sistema de controlo de emissões do cárter do motor ........................................................7-76
Sistema de controlo de emissões de evaporação ............7-76
Sistema de controlo de emissões de gases de escape ....7-77
Sistema de controlo de emissões do cárter do motor......7-76
Sistema de desembaciamento (pára-brisas) ..................4-108
Sistema de interbloqueio da chave da ignição ................5-22Sistema de monitorização da pressão dos pneus (TPMS) ................................................................6-8Trocar um pneu com TPMS ......................................6-11
Sistema de travagem ........................................................5-31 Programa de estabilidade electrónico (ESP) ..............5-37
Sistema antibloqueio das rodas nas travagens (ABS) ......................................................................5-35
Travão de estacionamento ..........................................5-33
Travões assistidos ......................................................5-31
Sistema de travamento da alavanca de mudança de marchas....................................................................5-21
Sistema imobilizador ........................................................4-3
Smart Key ..........................................................................4-8
Sobreaquecimento do motor..............................................6-7Substituição da lâmpada de iluminação da chapa de matrícula ..................................................................7-66
Substituição das rodas ....................................................7-42
Substituição de lâmpadas ................................................7-59 Luz de nevoeiro traseiro ............................................7-65 Substituição da lâmpada da luz de cortesia
da porta ....................................................................7-67
Substituição da lâmpada de iluminação da chapa de matrícula ..................................................7-66
Substituição da luz de paragem superiormente montada....................................................................7-66
Substituição de lâmpadas das luzes interiores ............7-68
Substituição de lâmpadas das luzes traseiras..............7-64
Substituição de lâmpadas dos luzes de presença ..........................................................7-59, 7-62
Substituição de lâmpadas dos faróis ................7-59, 7-62
Substituição de lâmpadas dos indicadores de mudança de direcção ..............................................7-61
Substituição de lâmpadas dos indicadores de mudança de direcção laterais ..................................7-63
Substituição de lâmpadas dos luzes de nevoeiro dianteiras ..................................................................7-65
Substituição da lâmpada da luz de cortesia da porta ......7-67 Substituição da lâmpada de iluminação da chapa de matrícula ..................................................................7-66
Substituição da luz de paragem superiormente montada ........................................................................7-66
Substituição de lâmpadas das luzes traseiras ..................7-64
Substituição de lâmpadas das luzes interiores ................7-68Substituição de lâmpadas de luz de indicador de mudança de direcção ..............................................7-61
Substituição de lâmpadas dos faróis ..............................7-60
