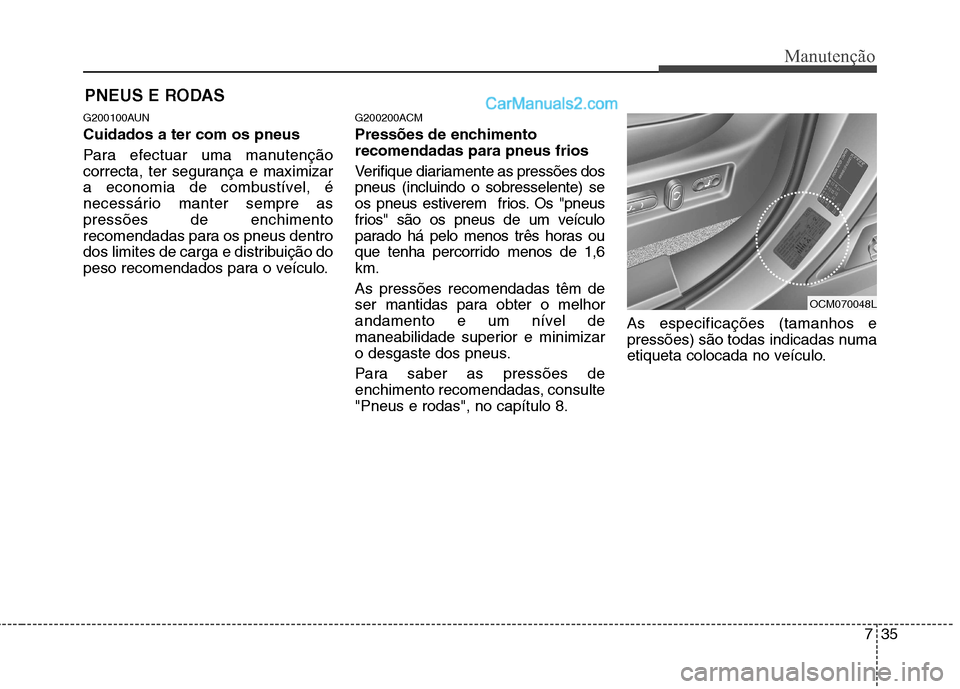

2011 Hyundai Santa Fe ESP

735
Manutenção
PNEUS E RODAS
G200100AUN Cuidados a ter com os pneus
Para efectuar uma manutenção
correcta, ter segurança e maximizar
a economia de combustível, é
necessário manter sempre aspressões de enchimento
recomendadas para os pneus dentro
dos limites de carga e distribuição do
peso recomendados para o veículo. G200200ACM
Pressões de enchimento recomendadas para pneus frios
Verifique diariamente as pressões dos pneus (incluindo o sobresselente) se
os pneus estiverem frios. Os "pneus
frios" são os pneus de um veículo
parado há pelo menos três horas ou
que tenha percorrido menos de 1,6km. As pressões recomendadas têm de
ser mantidas para obter o melhor
andamento e um nível de
maneabilidade superior e minimizar
o desgaste dos pneus.
Para saber as pressões de
enchimento recomendadas, consulte"Pneus e rodas", no capítulo 8.
As especificações (tamanhos e
pressões) são todas indicadas numa
etiqueta colocada no veículo.
OCM070048L

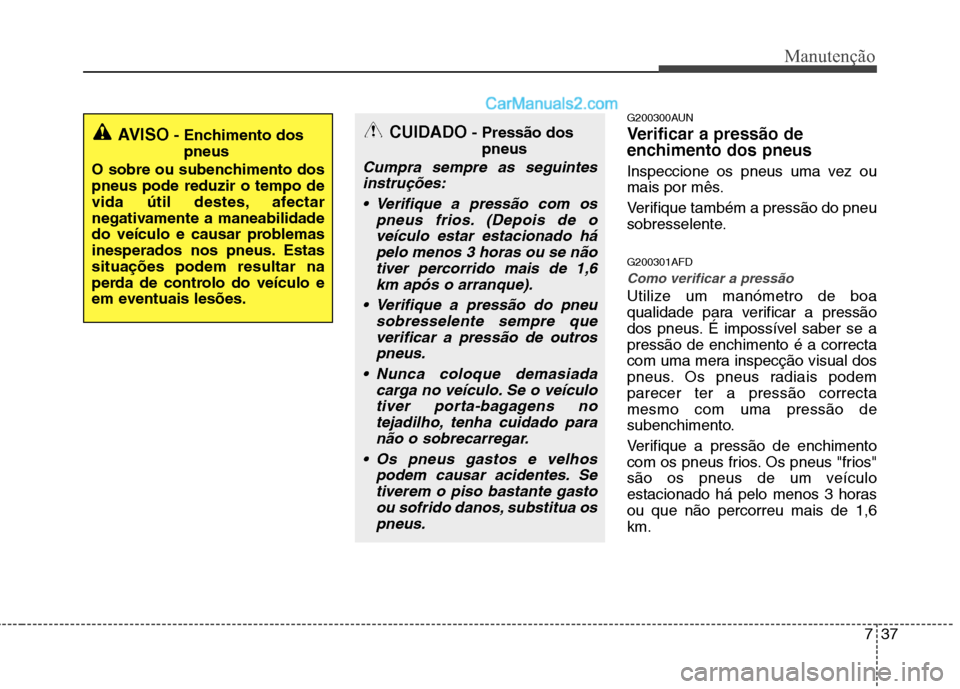

737
Manutenção
G200300AUN
Verificar a pressão de
enchimento dos pneus
Inspeccione os pneus uma vez ou
mais por mês.
Verifique também a pressão do pneu
sobresselente. G200301AFD
Como verificar a pressão
Utilize um manómetro de boa
qualidade para verificar a pressão
dos pneus. É impossível saber se apressão de enchimento é a correcta
com uma mera inspecção visual dos
pneus. Os pneus radiais podemparecer ter a pressão correctamesmo com uma pressão de
subenchimento.
Verifique a pressão de enchimento
com os pneus frios. Os pneus "frios"
são os pneus de um veículo
estacionado há pelo menos 3 horasou que não percorreu mais de 1,6km.
CUIDADO- Pressão dos
pneus
Cumpra sempre as seguintes
instruções:
Verifique a pressão com os pneus frios. (Depois de oveículo estar estacionado hápelo menos 3 horas ou se nãotiver percorrido mais de 1,6 km após o arranque).
Verifique a pressão do pneu sobresselente sempre queverificar a pressão de outrospneus.
Nunca coloque demasiada carga no veículo. Se o veículotiver porta-bagagens notejadilho, tenha cuidado paranão o sobrecarregar.
Os pneus gastos e velhos podem causar acidentes. Setiverem o piso bastante gastoou sofrido danos, substitua ospneus.
AVISO - Enchimento dos
pneus
O sobre ou subenchimento dos pneus pode reduzir o tempo de
vida útil destes, afectar
negativamente a maneabilidade
do veículo e causar problemas
inesperados nos pneus. Estassituações podem resultar na
perda de controlo do veículo e
em eventuais lesões.

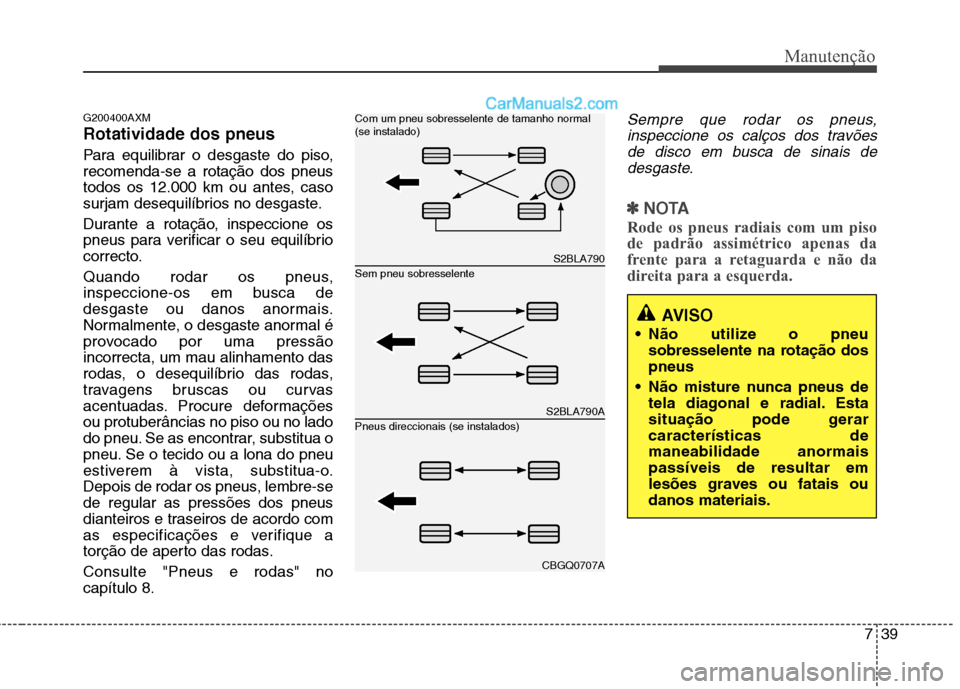

739
Manutenção
G200400AXM Rotatividade dos pneus
Para equilibrar o desgaste do piso, recomenda-se a rotação dos pneus
todos os 12.000 km ou antes, caso
surjam desequilíbrios no desgaste.
Durante a rotação, inspeccione os
pneus para verificar o seu equilíbrio
correcto.
Quando rodar os pneus,
inspeccione-os em busca de
desgaste ou danos anormais.
Normalmente, o desgaste anormal é
provocado por uma pressãoincorrecta, um mau alinhamento das
rodas, o desequilíbrio das rodas,
travagens bruscas ou curvas
acentuadas. Procure deformaçõesou protuberâncias no piso ou no lado
do pneu. Se as encontrar, substitua o
pneu. Se o tecido ou a lona do pneu
estiverem à vista, substitua-o.
Depois de rodar os pneus, lembre-sede regular as pressões dos pneus
dianteiros e traseiros de acordo com
as especificações e verifique a
torção de aperto das rodas. Consulte "Pneus e rodas" no capítulo 8.Sempre que rodar os pneus,inspeccione os calços dos travõesde disco em busca de sinais dedesgaste.
✽✽ NOTA
Rode os pneus radiais com um piso
de padrão assimétrico apenas da
frente para a retaguarda e não da
direita para a esquerda.
AVISO
Não utilize o pneu sobresselente na rotação dos pneus
Não misture nunca pneus de tela diagonal e radial. Esta
situação pode gerarcaracterísticas demaneabilidade anormaispassíveis de resultar em
lesões graves ou fatais oudanos materiais.
S2BLA790
S2BLA790A
CBGQ0707A
Sem pneu sobresselente
Com um pneu sobresselente de tamanho normal (se instalado) Pneus direccionais (se instalados)

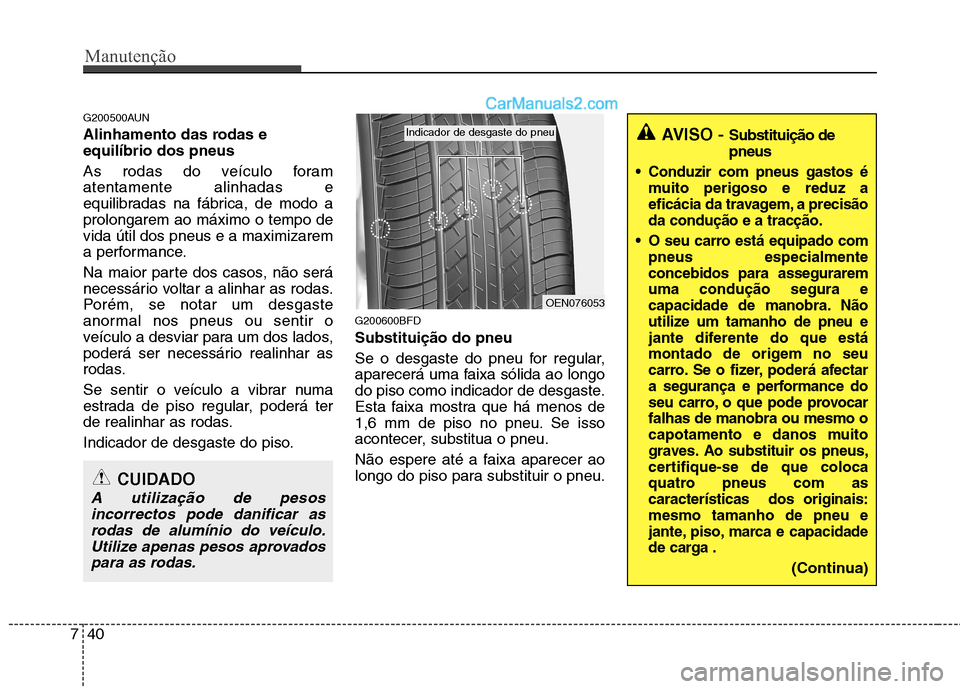

Manutenção
40
7
G200500AUN
Alinhamento das rodas e equilíbrio dos pneus
As rodas do veículo foram atentamente alinhadas e
equilibradas na fábrica, de modo aprolongarem ao máximo o tempo devida útil dos pneus e a maximizarem
a performance.
Na maior parte dos casos, não será
necessário voltar a alinhar as rodas.
Porém, se notar um desgaste
anormal nos pneus ou sentir o
veículo a desviar para um dos lados,
poderá ser necessário realinhar as
rodas.
Se sentir o veículo a vibrar numa
estrada de piso regular, poderá ter
de realinhar as rodas.
Indicador de desgaste do piso. G200600BFD Substituição do pneu
Se o desgaste do pneu for regular,
aparecerá uma faixa sólida ao longo
do piso como indicador de desgaste.
Esta faixa mostra que há menos de
1,6 mm de piso no pneu. Se isso
acontecer, substitua o pneu.
Não espere até a faixa aparecer ao
longo do piso para substituir o pneu.
AVISO -
Substituição de pneus
Conduzir com pneus gastos é
muito perigoso e reduz a
eficácia da travagem, a precisãoda condução e a tracção.
O seu carro está equipado com pneus especialmenteconcebidos para asseguraremuma condução segura e
capacidade de manobra. Não
utilize um tamanho de pneu e
jante diferente do que está
montado de origem no seu
carro. Se o fizer, poderá afectar
a segurança e performance do
seu carro, o que pode provocarfalhas de manobra ou mesmo o
capotamento e danos muito
graves. Ao substituir os pneus,
certifique-se de que coloca
quatro pneus com ascaracterísticas dos originais:mesmo tamanho de pneu e
jante, piso, marca e capacidade
de carga .
(Continua)
OEN076053
Indicador de desgaste do pneu
CUIDADO
A utilização de pesos
incorrectos pode danificar asrodas de alumínio do veículo. Utilize apenas pesos aprovadospara as rodas.

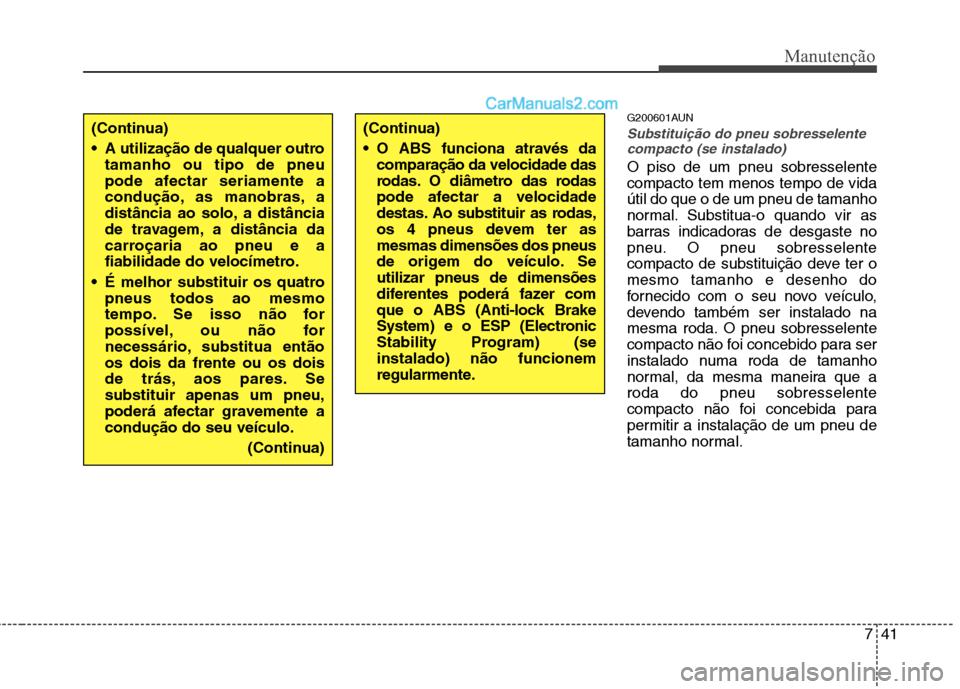

741
Manutenção
G200601AUN
Substituição do pneu sobresselentecompacto (se instalado)
O piso de um pneu sobresselente compacto tem menos tempo de vidaútil do que o de um pneu de tamanho
normal. Substitua-o quando vir as
barras indicadoras de desgaste no
pneu. O pneu sobresselente
compacto de substituição deve ter omesmo tamanho e desenho do
fornecido com o seu novo veículo,
devendo também ser instalado na
mesma roda. O pneu sobresselente
compacto não foi concebido para ser
instalado numa roda de tamanho
normal, da mesma maneira que aroda do pneu sobresselente
compacto não foi concebida para
permitir a instalação de um pneu de
tamanho normal.
(Continua)
O ABS funciona através da
comparação da velocidade das
rodas. O diâmetro das rodas
pode afectar a velocidade
destas. Ao substituir as rodas,
os 4 pneus devem ter asmesmas dimensões dos pneus
de origem do veículo. Seutilizar pneus de dimensões
diferentes poderá fazer com
que o ABS (Anti-lock Brake
System) e o ESP (Electronic
Stability Program) (seinstalado) não funcionem
regularmente.(Continua)
A utilização de qualquer outrotamanho ou tipo de pneu
pode afectar seriamente a
condução, as manobras, a
distância ao solo, a distância
de travagem, a distância da
carroçaria ao pneu e a
fiabilidade do velocímetro.
É melhor substituir os quatro pneus todos ao mesmo
tempo. Se isso não for
possível, ou não for
necessário, substitua entãoos dois da frente ou os dois
de trás, aos pares. Sesubstituir apenas um pneu,
poderá afectar gravemente acondução do seu veículo.
(Continua)

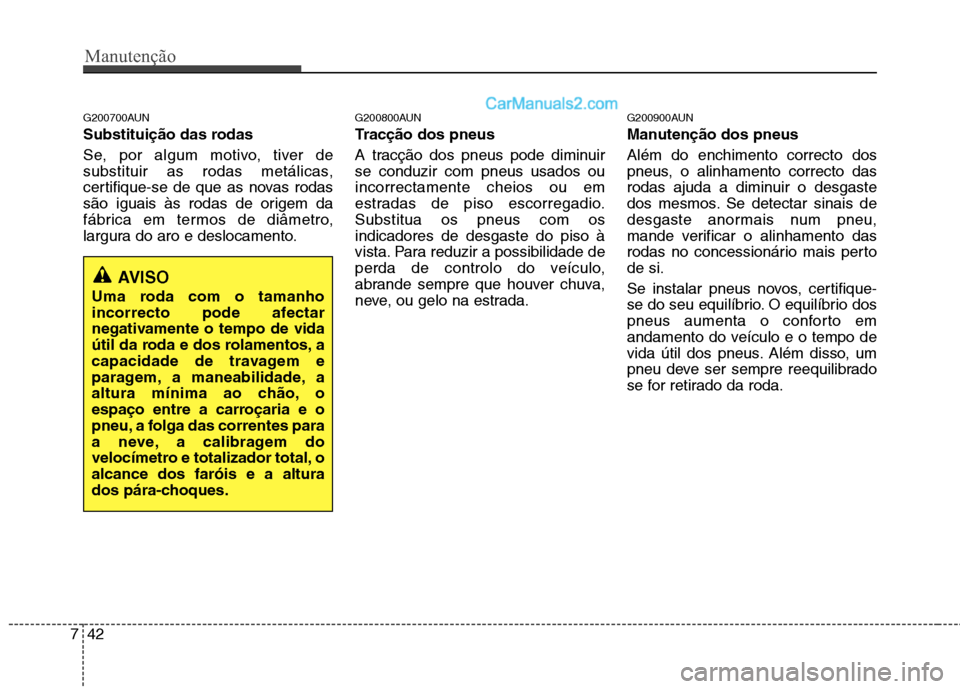

Manutenção
42
7
G200700AUN
Substituição das rodas
Se, por algum motivo, tiver de
substituir as rodas metálicas,
certifique-se de que as novas rodas
são iguais às rodas de origem da
fábrica em termos de diâmetro,
largura do aro e deslocamento. G200800AUN
Tracção dos pneus
A tracção dos pneus pode diminuir se conduzir com pneus usados ouincorrectamente cheios ou em
estradas de piso escorregadio.Substitua os pneus com osindicadores de desgaste do piso à
vista. Para reduzir a possibilidade de
perda de controlo do veículo,
abrande sempre que houver chuva,
neve, ou gelo na estrada.G200900AUN
Manutenção dos pneus Além do enchimento correcto dos
pneus, o alinhamento correcto das
rodas ajuda a diminuir o desgaste
dos mesmos. Se detectar sinais de
desgaste anormais num pneu,
mande verificar o alinhamento das
rodas no concessionário mais pertode si.
Se instalar pneus novos, certifique-
se do seu equilíbrio. O equilíbrio dos
pneus aumenta o conforto em
andamento do veículo e o tempo de
vida útil dos pneus. Além disso, um
pneu deve ser sempre reequilibrado
se for retirado da roda.
AVISO
Uma roda com o tamanho
incorrecto pode afectar
negativamente o tempo de vida
útil da roda e dos rolamentos, a
capacidade de travagem e
paragem, a maneabilidade, a
altura mínima ao chão, o
espaço entre a carroçaria e o
pneu, a folga das correntes para
a neve, a calibragem do
velocímetro e totalizador total, oalcance dos faróis e a altura
dos pára-choques.

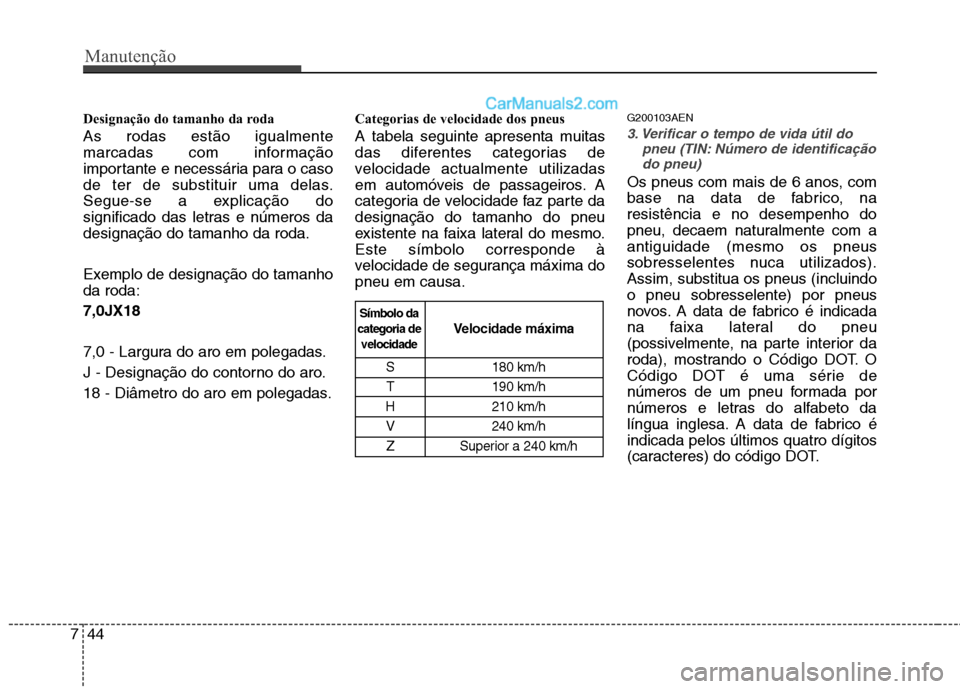

Manutenção
44
7
Designação do tamanho da roda As rodas estão igualmente
marcadas com informação
importante e necessária para o caso
de ter de substituir uma delas.
Segue-se a explicação do
significado das letras e números dadesignação do tamanho da roda.
Exemplo de designação do tamanho da roda: 7,0JX18
7,0 - Largura do aro em polegadas.
J - Designação do contorno do aro.
18 - Diâmetro do aro em polegadas. Categorias de velocidade dos pneus
A tabela seguinte apresenta muitas
das diferentes categorias de
velocidade actualmente utilizadas
em automóveis de passageiros. A
categoria de velocidade faz parte dadesignação do tamanho do pneu
existente na faixa lateral do mesmo.Este símbolo corresponde à
velocidade de segurança máxima dopneu em causa.
G200103AEN
3. Verificar o tempo de vida útil do
pneu (TIN: Número de identificação
do pneu)
Os pneus com mais de 6 anos, com
base na data de fabrico, naresistência e no desempenho do
pneu, decaem naturalmente com aantiguidade (mesmo os pneus
sobresselentes nuca utilizados).Assim, substitua os pneus (incluindoo pneu sobresselente) por pneus
novos. A data de fabrico é indicada
na faixa lateral do pneu
(possivelmente, na parte interior da
roda), mostrando o Código DOT. O
Código DOT é uma série de
números de um pneu formada por
números e letras do alfabeto da
língua inglesa. A data de fabrico éindicada pelos últimos quatro dígitos
(caracteres) do código DOT.
S 180 km/h
T 190 km/h
H 210 km/h
V 240 km/h Z Superior a 240 km/h
Velocidade máxima
Símbolo da
categoria de velocidade

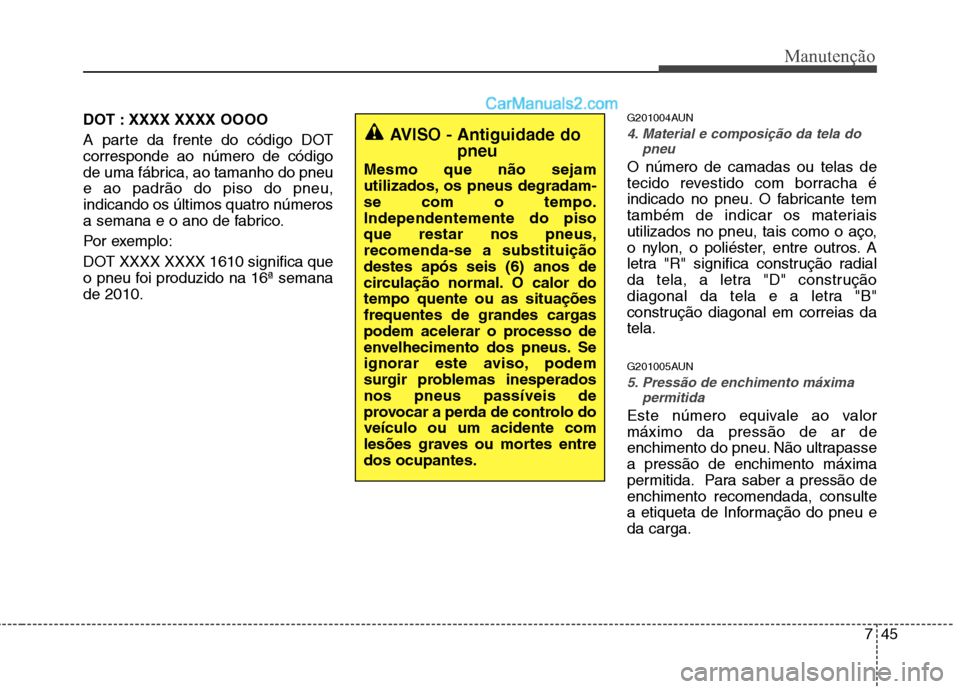

745
Manutenção
DOT : XXXX XXXX OOOO
A parte da frente do código DOT corresponde ao número de código
de uma fábrica, ao tamanho do pneue ao padrão do piso do pneu,indicando os últimos quatro números
a semana e o ano de fabrico.
Por exemplo:
DOT XXXX XXXX 1610 significa que
o pneu foi produzido na 16ª semanade 2010.G201004AUN4. Material e composição da tela do
pneu
O número de camadas ou telas de
tecido revestido com borracha é
indicado no pneu. O fabricante tem
também de indicar os materiais
utilizados no pneu, tais como o aço,
o nylon, o poliéster, entre outros. A
letra "R" significa construção radial
da tela, a letra "D" construção
diagonal da tela e a letra "B"
construção diagonal em correias datela.
G201005AUN
5. Pressão de enchimento máximapermitida
Este número equivale ao valor máximo da pressão de ar de
enchimento do pneu. Não ultrapassea pressão de enchimento máxima
permitida. Para saber a pressão deenchimento recomendada, consulte
a etiqueta de Informação do pneu eda carga.
AVISO - Antiguidade do
pneu
Mesmo que não sejam
utilizados, os pneus degradam-se com o tempo.Independentemente do pisoque restar nos pneus,recomenda-se a substituiçãodestes após seis (6) anos de
circulação normal. O calor dotempo quente ou as situações
frequentes de grandes cargas
podem acelerar o processo de
envelhecimento dos pneus. Se
ignorar este aviso, podem
surgir problemas inesperadosnos pneus passíveis de
provocar a perda de controlo doveículo ou um acidente com
lesões graves ou mortes entredos ocupantes.
