2011 Hyundai Santa Fe ESP

Manutenção
46
7
G201006AUN

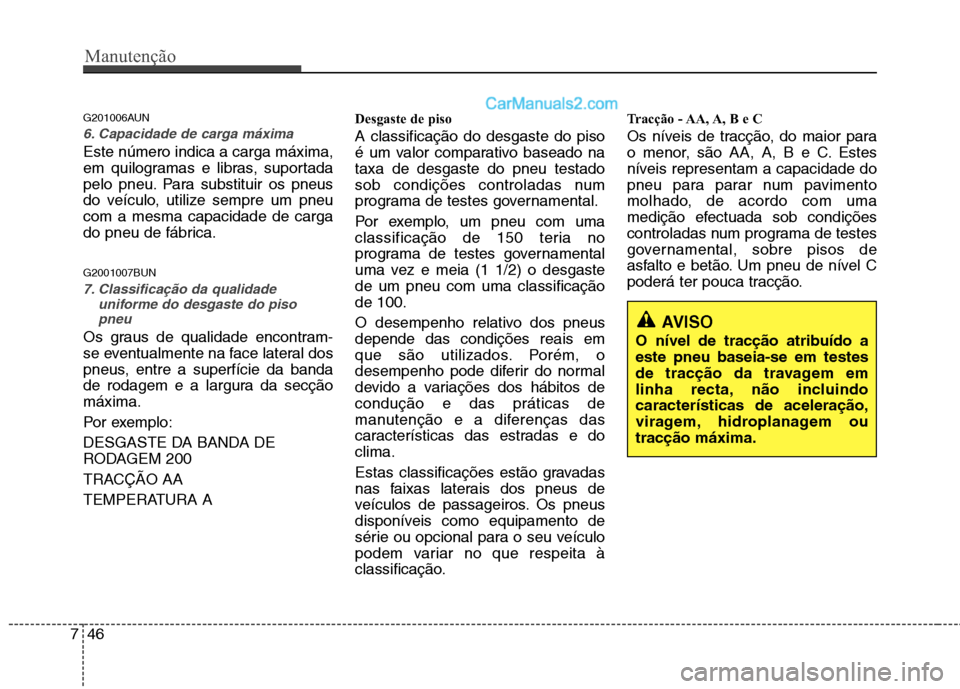

6. Capacidade de carga máxima
Este número indica a carga máxima,
em quilogramas e libras, suportada
pelo pneu. Para substituir os pneus
do veículo, utilize sempre um pneucom a mesma capacidade de carga
do pneu de fábrica.
G2001007BUN
7. Classificação da qualidade
uniforme do desgaste do pisopneu
Os graus de qualidade encontram-
se eventualmente na face lateral dos
pneus, entre a superfície da banda
de rodagem e a largura da secçãomáxima.
Por exemplo:
DESGASTE DA BANDA DE
RODAGEM 200
TRACÇÃO AA
TEMPERATURA A Desgaste de piso A classificação do desgaste do piso
é um valor comparativo baseado nataxa de desgaste do pneu testado
sob condições controladas num
programa de testes governamental.
Por exemplo, um pneu com uma
classificação de 150 teria no
programa de testes governamental
uma vez e meia (1 1/2) o desgastede um pneu com uma classificaçãode 100.
O desempenho relativo dos pneus depende das condições reais em
que são utilizados. Porém, o
desempenho pode diferir do normal
devido a variações dos hábitos decondução e das práticas de
manutenção e a diferenças das
características das estradas e doclima.
Estas classificações estão gravadas
nas faixas laterais dos pneus de
veículos de passageiros. Os pneus
disponíveis como equipamento de
série ou opcional para o seu veículo
podem variar no que respeita à
classificação.Tracção - AA, A, B e C
Os níveis de tracção, do maior para
o menor, são AA, A, B e C. Estes
níveis representam a capacidade do
pneu para parar num pavimento
molhado, de acordo com uma
medição efectuada sob condições
controladas num programa de testes
governamental, sobre pisos de
asfalto e betão. Um pneu de nível C
poderá ter pouca tracção.AVISO
O nível de tracção atribuído a este pneu baseia-se em testes
de tracção da travagem em
linha recta, não incluindocaracterísticas de aceleração,
viragem, hidroplanagem outracção máxima.

747
Manutenção

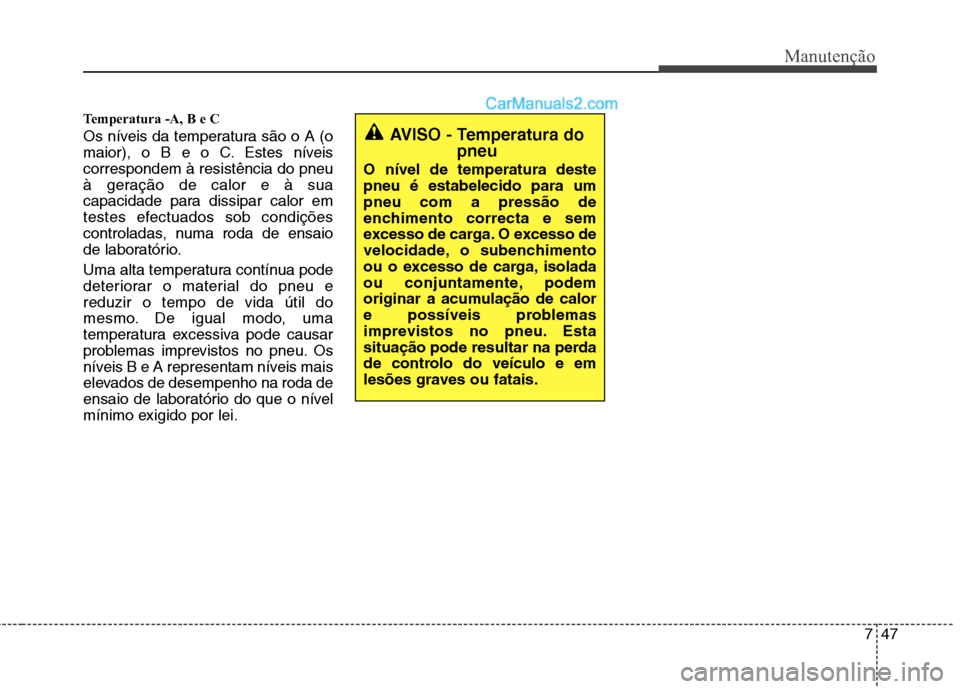

Temperatura -A, B e C
Os níveis da temperatura são o A (o
maior), o B e o C. Estes níveiscorrespondem à resistência do pneu
à geração de calor e à sua
capacidade para dissipar calor em
testes efectuados sob condições
controladas, numa roda de ensaio
de laboratório.
Uma alta temperatura contínua pode
deteriorar o material do pneu ereduzir o tempo de vida útil do
mesmo. De igual modo, uma
temperatura excessiva pode causar
problemas imprevistos no pneu. Os
níveis B e A representam níveis mais
elevados de desempenho na roda de
ensaio de laboratório do que o nível
mínimo exigido por lei.
AVISO - Temperatura dopneu
O nível de temperatura deste pneu é estabelecido para umpneu com a pressão de
enchimento correcta e sem
excesso de carga. O excesso de
velocidade, o subenchimento
ou o excesso de carga, isolada
ou conjuntamente, podem
originar a acumulação de calor
e possíveis problemas
imprevistos no pneu. Esta
situação pode resultar na perda
de controlo do veículo e em
lesões graves ou fatais.

Manutenção
48
7

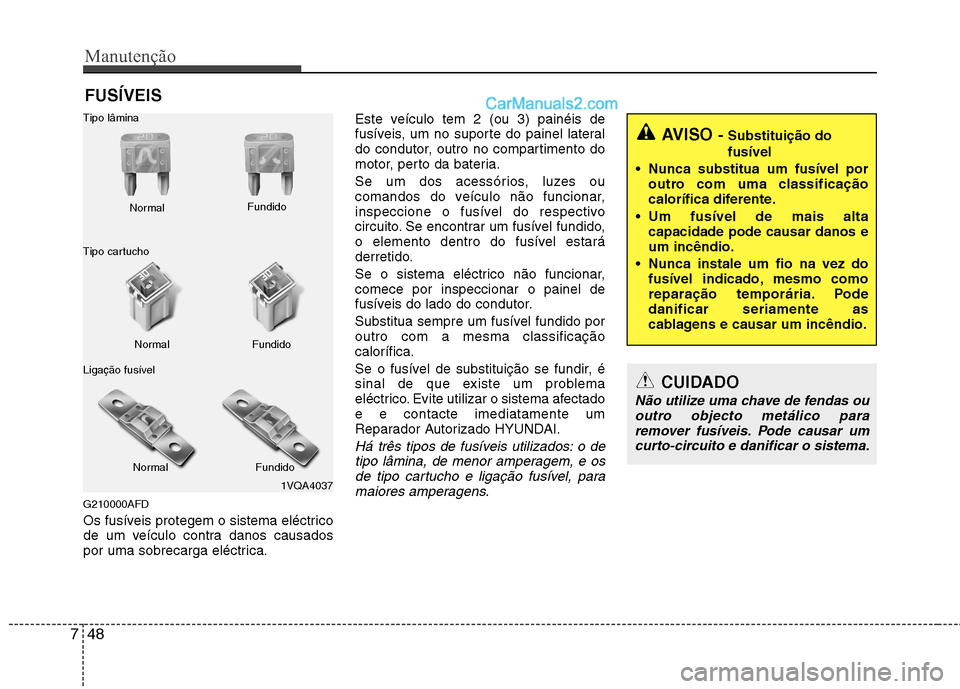

FUSÍVEIS
G210000AFD
Os fusíveis protegem o sistema eléctrico
de um veículo contra danos causados
por uma sobrecarga eléctrica. Este veículo tem 2 (ou 3) painéis de
fusíveis, um no suporte do painel lateral
do condutor, outro no compartimento do
motor, perto da bateria.
Se um dos acessórios, luzes ou
comandos do veículo não funcionar,
inspeccione o fusível do respectivo
circuito. Se encontrar um fusível fundido,
o elemento dentro do fusível estará
derretido.
Se o sistema eléctrico não funcionar, comece por inspeccionar o painel de
fusíveis do lado do condutor.
Substitua sempre um fusível fundido por outro com a mesma classificaçãocalorífica.
Se o fusível de substituição se fundir, é
sinal de que existe um problema
eléctrico. Evite utilizar o sistema afectadoe e contacte imediatamente um
Reparador Autorizado HYUNDAI.
Há três tipos de fusíveis utilizados: o de
tipo lâmina, de menor amperagem, e osde tipo cartucho e ligação fusível, para
maiores amperagens.
1VQA4037
Normal
Normal
Tipo lâmina
Tipo cartucho
Ligação fusível Fundido
Fundido
Normal Fundido
AVISO - Substituição do fusível
Nunca substitua um fusível por outro com uma classificação
calorífica diferente.
Um fusível de mais alta capacidade pode causar danos eum incêndio.
Nunca instale um fio na vez do fusível indicado, mesmo como
reparação temporária. Podedanificar seriamente as
cablagens e causar um incêndio.
CUIDADO
Não utilize uma chave de fendas ou
outro objecto metálico pararemover fusíveis. Pode causar um curto-circuito e danificar o sistema.

Manutenção
52
7
✽✽
NOTA
Nem todas as descrições dos painéis de
fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painel
de fusíveis do seu veículo, consulte a
respectiva etiqueta.

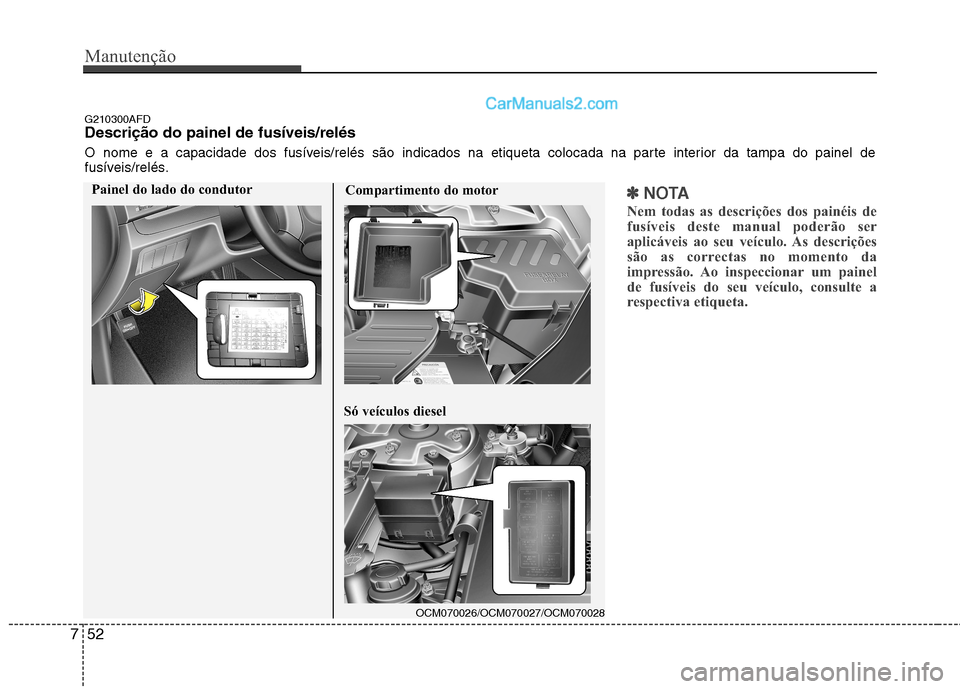

G210300AFD Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/relés são indicados na etiqueta colocada na parte interior da tampa do painel de
fusíveis/relés.
Compartimento do motor
OCM070026/OCM070027/OCM070028
Só veículos diesel
Painel do lado do condutor

753
Manutenção
Painel interior de fusíveis do condutorDescrição Classificação
calorífica Componente protegido
START 10A Relé do alarme anti-roubo
P/WDW LH 25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro ESQ
P/WDW RH 25A Interruptor principal dos vidros, interruptor do vidro eléctrico do passageiro, interruptor do vidro eléctrico
traseiro DIR
S/ROOF 20A Motor do tecto de abrir S/ROOF P/SEAT 30A Interruptor manual dos bancos do condutor/passageiro, interruptor do apoio lombar do condutor
SAFETY PWR 25A Módulo de segurança do vidro eléctrico
MIRR HTD 10A Interruptor do desembaciador do óculo traseiro, espelho lateral eléctrico do condutor/passageiroA/BAG #1 15A Módulo de controlo do SRS
ROOM LP 10A Combinado de instrumentos (IND.), luz das portas do condutor/passageiro, luz de leitura de mapas, luz do
habitáculo, luz da mala, interruptor da luz dos espelhos de conveniência do condutor/passageiro, luz
traseira de habitáculo ESQ/DIR
A/CON 10A Módulo de controlo do ar-condicionado dianteiro, feixe ionizado, sensor de bordo, espelho electro-crómico
com sensor de chuva, motor do tecto de abrir, interruptor de ar-condicionado traseiro, caixa de relés ICM
(relé do ar-condicionado traseiro, relé do dispositivo lava-faróis) relé do ventilador, GM02 (terra)
H/LP WASHER 25A Caixa de relés ICM (relé do dispositivo lava-faróis) P/AMP 30A Amp do áudio
P/OUTLET CTR 25A Tomada eléctrica central P/OUTLET 25A Tomada eléctrica dianteira & isqueiro, tomada eléctrica traseira
C/LIGHTER 15A Tomada eléctrica dianteira & isqueiro
DR/LOCK 20A Relé de bloqueio/desbloqueio das portas, caixa de relés ICM (relé de bloqueamento), BCM, Actuador de
bloqueio das portas do condutor/passageiro, actuador de bloqueio das portas traseiras ESQ/DIR,
Actuador de bloqueio da porta da mala, GM01 (terra)
A/BAG IND 10A Combinado de instrumentos (IND.), interruptor de corte PAB, relógio digital

Manutenção
54
7
Descrição Classificação
calorífica Componente protegido
ESC SW 10A Interruptor ESP, interruptor do ângulo de direcção, caixa de relés ICM (relé P/N), Módulo de controlo do
aquecimento dos bancos do condutor/passageiro Interruptor de avaria (Remocon)
T/SIG 10A Interruptor das luzes de emergência
RR FOG 15A Caixa de relés ICM (relé da luz de nevoeiro de retaguarda)
PDM #2 15A PDM, módulo de controlo do dispositivo smart key, interruptor do botão Start Stop
Suporte FOB, solenóide da chave
HAZARD 15A Hazard Relay, Hazard Switch, BCM, Instrument Cluster (IND.) Multifunction Switch (Light), Rear
Combination Lamp (OUT) LH/RH Driver/Passenger Power Outside Mirror, Head Lamp LH/RH
RR WIPER 15A Relé do limpa-vidros do óculo traseiro, motor do limpa-vidros do óculo traseiro
A/CON SW 10A Módulo de controlo do ar-condicionado dianteiro (Auto)
CLUSTER 10A Alternador, sinal sonoro do sistema de ajuda ao estacionamento à retaguarda, combinado de
instrumentos (IND.)
BCM #1 10A Módulo de controlo do dispositivo smart key, PDM, BCM
FUEL LID 15A Interruptor do sistema de enchimento de combustível
B/ALARM HORN 10A Relé da buzina do alarme anti-roubo
RR A/CON 15A Caixa de relés ICM (Relé do ar-condicionado traseiro)TPMS 10A Módulo de monitorização da pressão dos pneus, iniciador dianteiro ESQ/DIR, Iniciador traseiro ESQ
AUDIO #2 10A Áudio, A/V & unidade de navegação, unidade PIO, BCM, PDM
Módulo de controlo do dispositivo smart key, relógio digital, interruptor do espelho lateral eléctrico
BLOWER 10A Relé do ventilador, motor do ventilador, A/CON SW 10A STOP LP 15A Interruptor das luzes de stop
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, chave da ignição Ill. & interruptor de aviso de porta
Interruptor do espelho lateral eléctrico, luz indicadora de segurança

Manutenção
56
7
Compartimento do motor
Descrição Classificação
calorífica Componente protegido
ALT 175A LIGAÇÃO DE FUSÍVEIS - BLR, B+ 2, P/WDW, ABS 1, ABS 2, FUSÍVEL - DESCONGELAMENTO, HTD
TR, A/CON, NEVOEIRO FR, H/LP MIN ESQ H/LP MIN DIR)
IGN 1 40A Interruptor da ignição (ACC, IG 1), Caixa de relés PDM (relé IGN 1)
ABS 1 40A Conector de verificação multi funções, módulo de controlo do ABS, Módulo de controlo do ESP
CON FAN 2 50A Relé da ventoinha do condensador (MAX) ABS 2 20A Módulo de controlo do ABS, módulo de controlo do ESP
BLR 40A FUSÍVEL - BLR
P/WDW 40A Relé dos vidros eléctricos, FUSÍVEL - SEGURANÇA PWR
B+2 50A FUSÍVEL - BUZINA ALARME, BANCO, TPMS, A/CON TR. AQUECIMENTO BANCOS, TECTO ABRIR,
NEVOEIRO TR., PDM #2, P/AMP H/LP LAVA FAROIS)
IGN 2 40A Ignition Switch (START, IG 2), Start Relay PDM Relay Box (IGN 1 Relay)
B+ 1 50A FUSÍVEL - BLOQUEIO PORTAS, EMERGÊNCIA, ATM, PDM #1, BLOQUEIO TAMPÃO COMBUSTÍVEL,
CONECTOR DE CORRENTE (BCM #3, RELÓGIO, HABITÁCULO, AUDIO #1)
CON FAN 1 40A Relé da ventoinha do condensador (MIN) ECU MAIN 40A Relé de controlo do motor
1 DEICER 15A Relé de descongelamento do limpa pára-brisas
2 RR HTD 30A Relé do desembaciador do óculo traseiro
3- - -
4 H/LP LO RH 15A Relé dos faróis (médios) DIR
5 HORN 15A Relé da buzina
6 H/LP LO LH 15A Relé dos faróis (médios) ESQ
7 H/LP HI IND 10A Combinado de instrumentos (máximos IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé do ar-condicionado A/CON

757
Manutenção
DescriçãoClassificação
calorífica Componente protegido
10ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), relé auxiliar das luzes
11 - - -
12 TAIL RH 10A Grupo óptico traseiro (int)/(ext) DIR, luz de presença DIR Luz do porta-luvas, caixa de relés ICM (relé DRL)
13 FR FOG 10A Relé dos faróis de nevoeiro
14 SENSOR 3 15A G4KE - injector #1~#4, válvula solenóide de controlo de purga do cárter, G6DC - PCM, válvula de
controlo do óleo #1/2 (saída/entrada) Válvula solenóide de controlo de purga do cárter
Válvula do tubo de admissão variável #1/2, D4HB - ECM
15 TAIL LH 10A Luz da chapa de matrícula, grupo óptico traseiro (int) ESQ, Grupo óptico traseiro (ext) ESQ, luz depresença ESQ
16 FUEL PUMP 15A Relé da bomba de combustível
17 FR WIPER 25A Relé do sensor de chuva, relé do limpa pára-brisas, motor do limpa pára-brisas, Interruptor multi funções
(limpa pára brisas)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T), Sensor da bateria
19 ABS 10A Conector de verificação multi funções, módulo de controlo do ABS, 4WD ECM, Módulo de controlo do
ESP, interruptor das luzes de stop (G6DC), sensor de guinada, Caixa de ligação dos fusíveis (relé de
aquecimento do filtro de combustível) (D4HB), Sensor de aviso do filtro de combustível (D4HB)
20 COOLING 10A Relé da ventoinha do condensador (G6DC), unidade do relé de incandescência (D4HB)
21 B/UP LP 10A Relé auxiliar das luzes, interruptor auxiliar das luzes (G4KE/D4HB)
22 H/LP 10A Relé dos faróis (médios) ESQ/DIR, relé dos faróis de nevoeiro, Relé dos faróis (máximos), sensor do
dispositivo de nivelamento dos faróis, Actuador do dispositivo de nivelamento dos faróis ESQ/DIR
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), alternador (G6DC)
Sensor do fluxo de massa de ar (D4HB), interruptor de alcance do trans-eixo
24 H/LP HI 20A Relé dos faróis (máximos)
