2011 Hyundai Santa Fe ESP

759
Manutenção

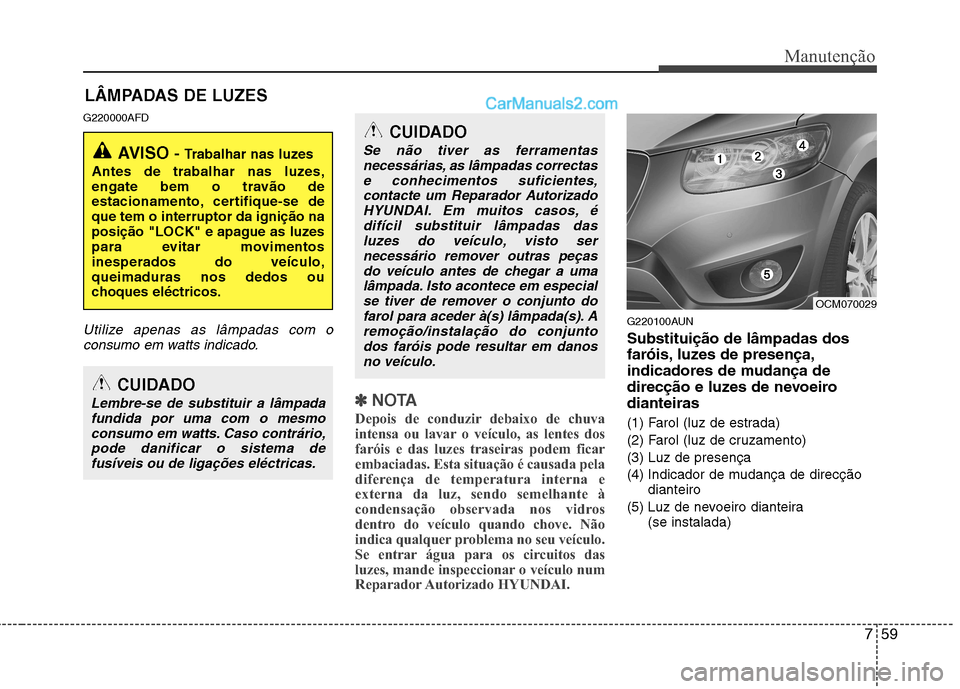

LÂMPADAS DE LUZES
G220000AFD
Utilize apenas as lâmpadas com o consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dos
faróis e das luzes traseiras podem ficar
embaciadas. Esta situação é causada pela
diferença de temperatura interna e
externa da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu veículo.
Se entrar água para os circuitos das
luzes, mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI.
G220100AUN Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras
(1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)(3) Luz de presença
(4) Indicador de mudança de direcção dianteiro
(5) Luz de nevoeiro dianteira (se instalada)
AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmoconsumo em watts. Caso contrário,
pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctas
e conhecimentos suficientes,contacte um Reparador AutorizadoHYUNDAI. Em muitos casos, é difícil substituir lâmpadas das
luzes do veículo, visto sernecessário remover outras peçasdo veículo antes de chegar a uma
lâmpada. Isto acontece em especialse tiver de remover o conjunto dofarol para aceder à(s) lâmpada(s). Aremoção/instalação do conjunto
dos faróis pode resultar em danosno veículo.
OCM070029

Manutenção
60
7

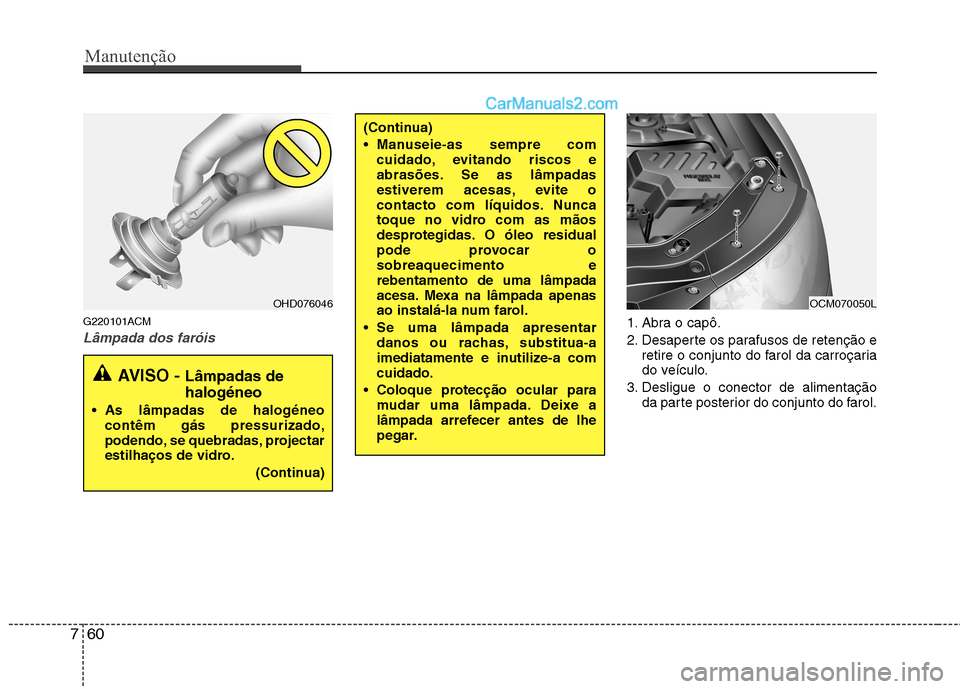

G220101ACM
Lâmpada dos faróis1. Abra o capô.
2. Desaperte os parafusos de retenção e
retire o conjunto do farol da carroçaria
do veículo.
3. Desligue o conector de alimentação da parte posterior do conjunto do farol.
(Continua)
Manuseie-as sempre comcuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046OCM070050L

765
Manutenção

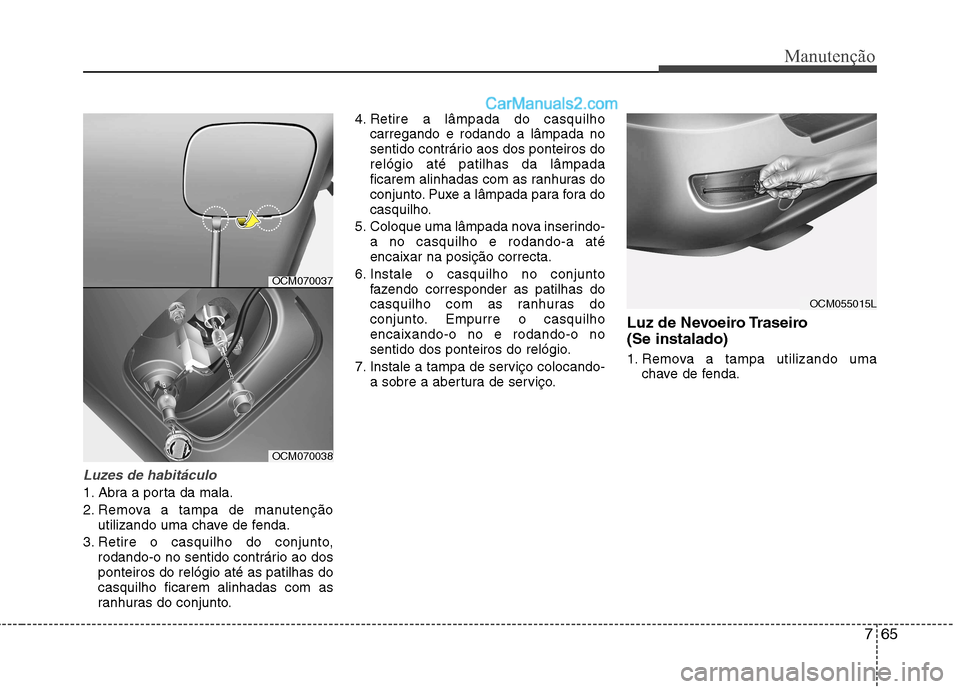

Luzes de habitáculo
1. Abra a porta da mala.
2. Remova a tampa de manutençãoutilizando uma chave de fenda.
3. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas docasquilho ficarem alinhadas com as
ranhuras do conjunto. 4. Retire a lâmpada do casquilho
carregando e rodando a lâmpada no
sentido contrário aos dos ponteiros dorelógio até patilhas da lâmpada
ficarem alinhadas com as ranhuras do
conjunto. Puxe a lâmpada para fora do
casquilho.
5. Coloque uma lâmpada nova inserindo- a no casquilho e rodando-a atéencaixar na posição correcta.
6. Instale o casquilho no conjunto fazendo corresponder as patilhas do
casquilho com as ranhuras do
conjunto. Empurre o casquilhoencaixando-o no e rodando-o no
sentido dos ponteiros do relógio.
7. Instale a tampa de serviço colocando- a sobre a abertura de serviço. Luz de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma
chave de fenda.
OCM070037
OCM070038
OCM055015L

Manutenção
66
7

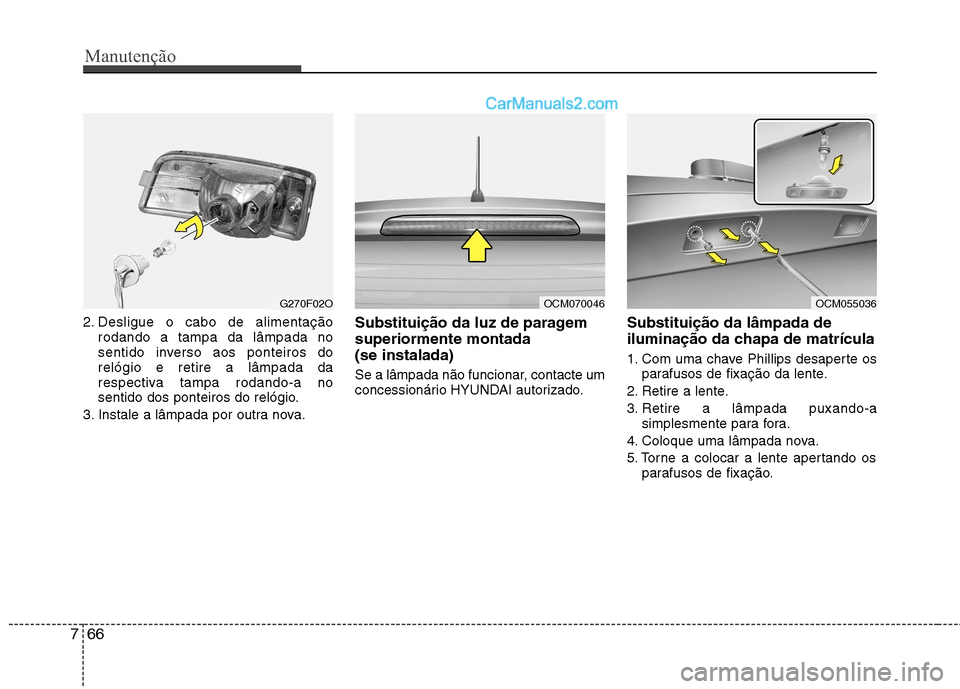

2. Desligue o cabo de alimentação
rodando a tampa da lâmpada no
sentido inverso aos ponteiros dorelógio e retire a lâmpada da
respectiva tampa rodando-a no
sentido dos ponteiros do relógio.
3. Instale a lâmpada por outra nova. Substituição da luz de paragem superiormente montada (se instalada)
Se a lâmpada não funcionar, contacte um
concessionário HYUNDAI autorizado.
Substituição da lâmpada de
iluminação da chapa de matrícula
1. Com uma chave Phillips desaperte os
parafusos de fixação da lente.
2. Retire a lente.
3. Retire a lâmpada puxando-a simplesmente para fora.
4. Coloque uma lâmpada nova.
5. Torne a colocar a lente apertando os parafusos de fixação.
G270F02OOCM070046OCM055036

769
Manutenção

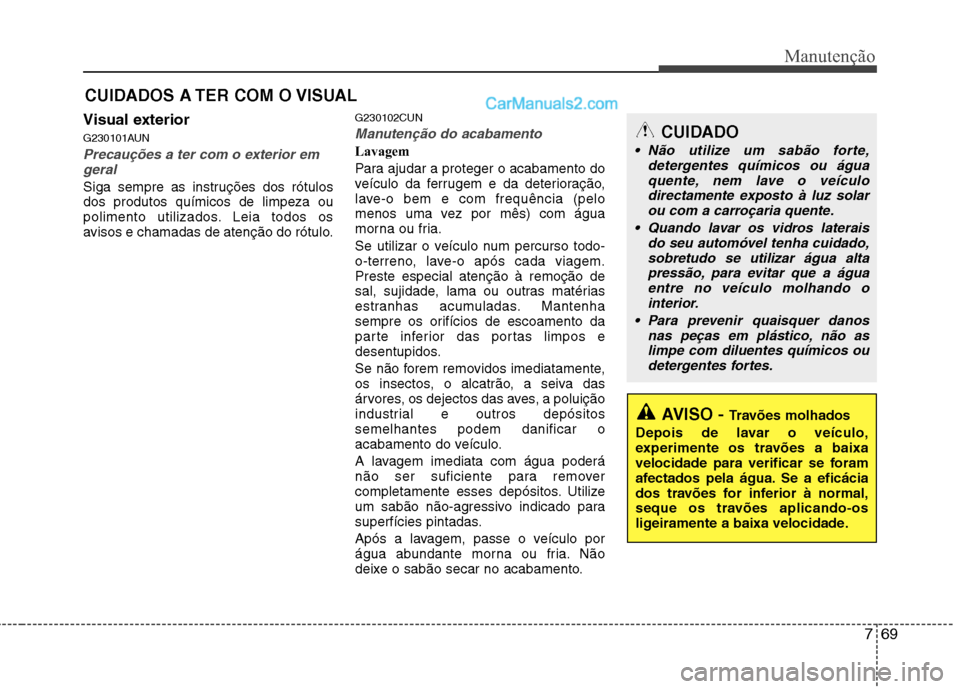

CUIDADOS A TER COM O VISUAL
Visual exterior
G230101AUN
Precauções a ter com o exterior em geral
Siga sempre as instruções dos rótulos dos produtos químicos de limpeza ou
polimento utilizados. Leia todos os
avisos e chamadas de atenção do rótulo. G230102CUN
Manutenção do acabamento
Lavagem
Para ajudar a proteger o acabamento do
veículo da ferrugem e da deterioração,
lave-o bem e com frequência (pelo
menos uma vez por mês) com água
morna ou fria.
Se utilizar o veículo num percurso todo-
o-terreno, lave-o após cada viagem.Preste especial atenção à remoção de
sal, sujidade, lama ou outras matérias
estranhas acumuladas. Mantenha
sempre os orifícios de escoamento da
parte inferior das portas limpos e
desentupidos.
Se não forem removidos imediatamente,
os insectos, o alcatrão, a seiva das
árvores, os dejectos das aves, a poluição
industrial e outros depósitossemelhantes podem danificar o
acabamento do veículo.
A lavagem imediata com água poderá
não ser suficiente para remover
completamente esses depósitos. Utilize
um sabão não-agressivo indicado para
superfícies pintadas.
Após a lavagem, passe o veículo por
água abundante morna ou fria. Não
deixe o sabão secar no acabamento.
AVISO -
Travões molhados
Depois de lavar o veículo,
experimente os travões a baixa
velocidade para verificar se foram
afectados pela água. Se a eficácia
dos travões for inferior à normal,
seque os travões aplicando-os
ligeiramente a baixa velocidade.
CUIDADO
Não utilize um sabão forte, detergentes químicos ou água
quente, nem lave o veículo directamente exposto à luz solarou com a carroçaria quente.
Quando lavar os vidros laterais do seu automóvel tenha cuidado,sobretudo se utilizar água altapressão, para evitar que a água entre no veículo molhando o
interior.
Para prevenir quaisquer danos nas peças em plástico, não aslimpe com diluentes químicos ou detergentes fortes.

771
Manutenção

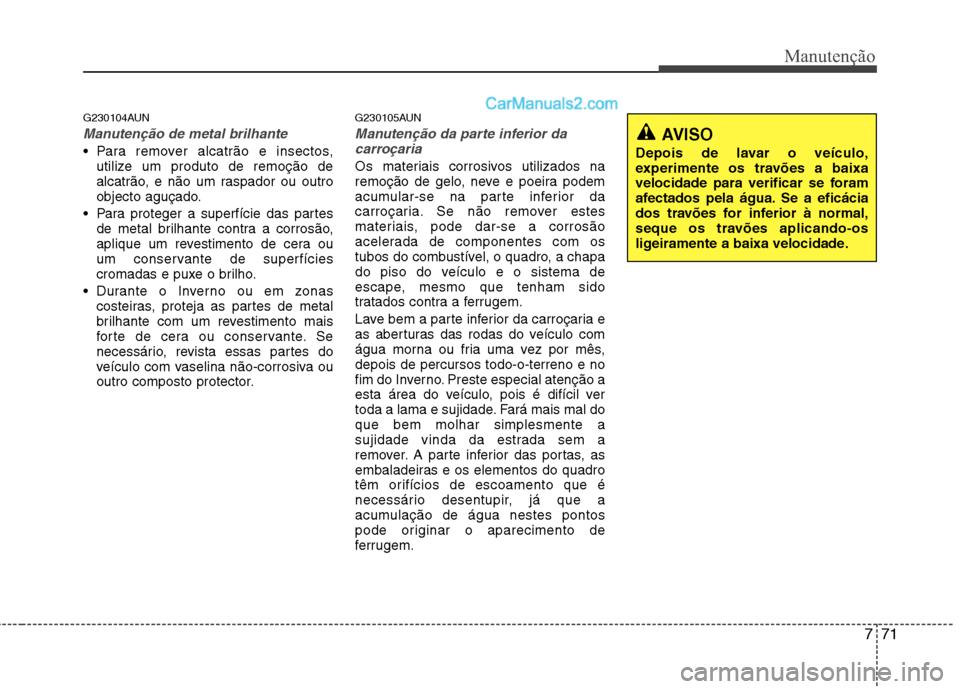

G230104AUN
Manutenção de metal brilhante
Para remover alcatrão e insectos,utilize um produto de remoção de
alcatrão, e não um raspador ou outro
objecto aguçado.
Para proteger a superfície das partes de metal brilhante contra a corrosão,
aplique um revestimento de cera ou
um conservante de superfícies
cromadas e puxe o brilho.
Durante o Inverno ou em zonas costeiras, proteja as partes de metal
brilhante com um revestimento mais
forte de cera ou conservante. Se
necessário, revista essas partes do
veículo com vaselina não-corrosiva ou
outro composto protector. G230105AUN
Manutenção da parte inferior da
carroçaria
Os materiais corrosivos utilizados na
remoção de gelo, neve e poeira podem
acumular-se na parte inferior da
carroçaria. Se não remover estes
materiais, pode dar-se a corrosão
acelerada de componentes com os
tubos do combustível, o quadro, a chapa
do piso do veículo e o sistema de
escape, mesmo que tenham sido
tratados contra a ferrugem.
Lave bem a parte inferior da carroçaria e
as aberturas das rodas do veículo com
água morna ou fria uma vez por mês,depois de percursos todo-o-terreno e no
fim do Inverno. Preste especial atenção a
esta área do veículo, pois é difícil ver
toda a lama e sujidade. Fará mais mal doque bem molhar simplesmente a
sujidade vinda da estrada sem a
remover. A parte inferior das portas, as
embaladeiras e os elementos do quadro
têm orifícios de escoamento que é
necessário desentupir, já que a
acumulação de água nestes pontos
pode originar o aparecimento de
ferrugem.
AVISO
Depois de lavar o veículo,
experimente os travões a baixa
velocidade para verificar se foram
afectados pela água. Se a eficácia
dos travões for inferior à normal,
seque os travões aplicando-os
ligeiramente a baixa velocidade.

773
Manutenção

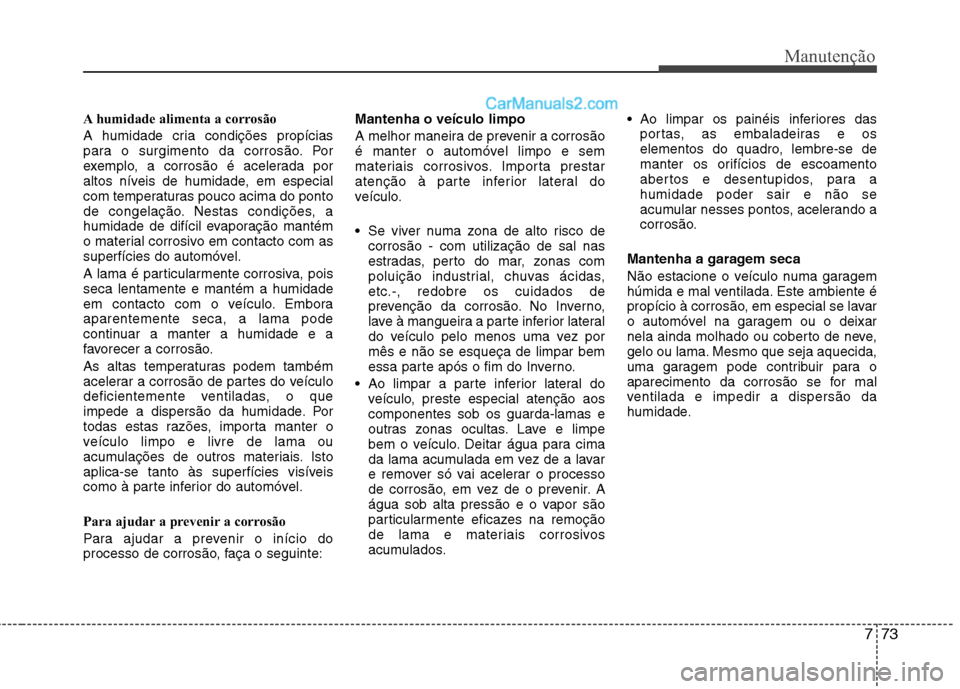

A humidade alimenta a corrosão
A humidade cria condições propícias
para o surgimento da corrosão. Por
exemplo, a corrosão é acelerada por
altos níveis de humidade, em especial
com temperaturas pouco acima do ponto
de congelação. Nestas condições, a
humidade de difícil evaporação mantém
o material corrosivo em contacto com as
superfícies do automóvel.
A lama é particularmente corrosiva, pois seca lentamente e mantém a humidade
em contacto com o veículo. Emboraaparentemente seca, a lama pode
continuar a manter a humidade e a
favorecer a corrosão.
As altas temperaturas podem também
acelerar a corrosão de partes do veículo
deficientemente ventiladas, o que
impede a dispersão da humidade. Por
todas estas razões, importa manter o
veículo limpo e livre de lama ou
acumulações de outros materiais. Isto
aplica-se tanto às superfícies visíveis
como à parte inferior do automóvel.
Para ajudar a prevenir a corrosão
Para ajudar a prevenir o início do
processo de corrosão, faça o seguinte:Mantenha o veículo limpo
A melhor maneira de prevenir a corrosão
é manter o automóvel limpo e sem
materiais corrosivos. Importa prestar
atenção à parte inferior lateral do
veículo.
Se viver numa zona de alto risco de
corrosão - com utilização de sal nas
estradas, perto do mar, zonas com
poluição industrial, chuvas ácidas,etc.-, redobre os cuidados de
prevenção da corrosão. No Inverno,
lave à mangueira a parte inferior lateral
do veículo pelo menos uma vez pormês e não se esqueça de limpar bem
essa parte após o fim do Inverno.
veículo, preste especial atenção aoscomponentes sob os guarda-lamas e
outras zonas ocultas. Lave e limpe
bem o veículo. Deitar água para cima
da lama acumulada em vez de a lavar
e remover só vai acelerar o processo
de corrosão, em vez de o prevenir. A
água sob alta pressão e o vapor são
particularmente eficazes na remoção
de lama e materiais corrosivos
acumulados.
portas, as embaladeiras e os
elementos do quadro, lembre-se de
manter os orifícios de escoamento
abertos e desentupidos, para ahumidade poder sair e não se
acumular nesses pontos, acelerando a
corrosão.
Mantenha a garagem seca
Não estacione o veículo numa garagem
húmida e mal ventilada. Este ambiente é
propício à corrosão, em especial se lavar
o automóvel na garagem ou o deixar
nela ainda molhado ou coberto de neve,
gelo ou lama. Mesmo que seja aquecida,
uma garagem pode contribuir para o
aparecimento da corrosão se for mal
ventilada e impedir a dispersão da
humidade.

Manutenção
74
7

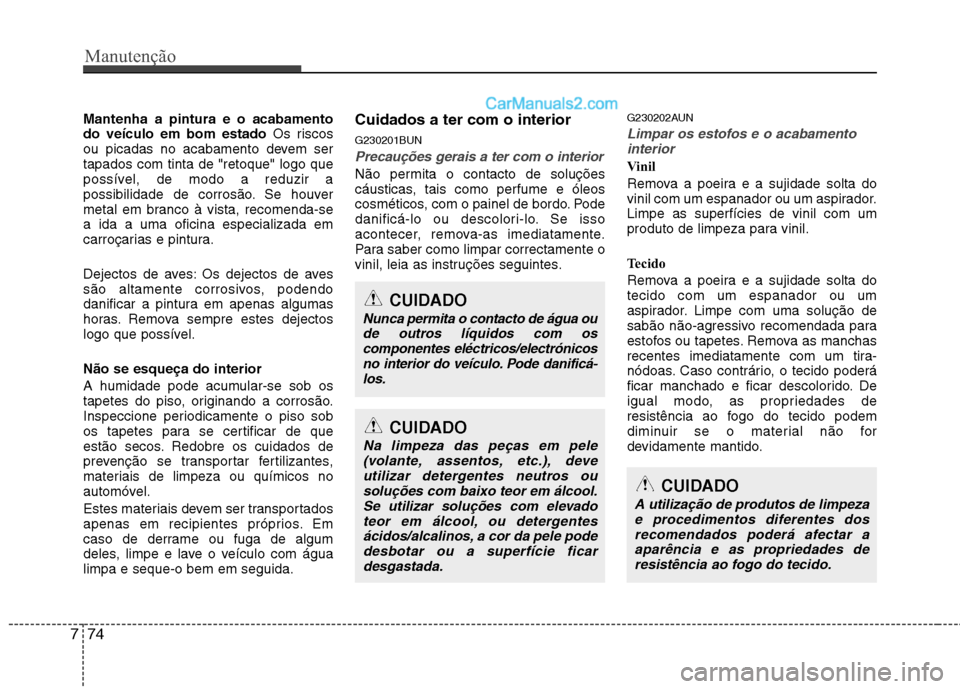

Mantenha a pintura e o acabamento do veículo em bom estado Os riscos
ou picadas no acabamento devem sertapados com tinta de "retoque" logo que
possível, de modo a reduzir a
possibilidade de corrosão. Se houver
metal em branco à vista, recomenda-sea ida a uma oficina especializada em
carroçarias e pintura.
Dejectos de aves: Os dejectos de aves
são altamente corrosivos, podendo
danificar a pintura em apenas algumas
horas. Remova sempre estes dejectos
logo que possível. Não se esqueça do interior
A humidade pode acumular-se sob os
tapetes do piso, originando a corrosão.
Inspeccione periodicamente o piso sob
os tapetes para se certificar de que
estão secos. Redobre os cuidados de
prevenção se transportar fertilizantes,
materiais de limpeza ou químicos no
automóvel.
Estes materiais devem ser transportados
apenas em recipientes próprios. Em
caso de derrame ou fuga de algum
deles, limpe e lave o veículo com águalimpa e seque-o bem em seguida. Cuidados a ter com o interior
G230201BUN
Precauções gerais a ter com o interior
Não permita o contacto de soluções
cáusticas, tais como perfume e óleos
cosméticos, com o painel de bordo. Pode
danificá-lo ou descolori-lo. Se isso
acontecer, remova-as imediatamente.
Para saber como limpar correctamente o
vinil, leia as instruções seguintes.
G230202AUN
Limpar os estofos e o acabamento
interior
Vinil
Remova a poeira e a sujidade solta do
vinil com um espanador ou um aspirador.Limpe as superfícies de vinil com um
produto de limpeza para vinil.
Tecido
Remova a poeira e a sujidade solta do tecido com um espanador ou um
aspirador. Limpe com uma solução de
sabão não-agressivo recomendada para
estofos ou tapetes. Remova as manchas
recentes imediatamente com um tira-
nódoas. Caso contrário, o tecido poderá
ficar manchado e ficar descolorido. De
igual modo, as propriedades de
resistência ao fogo do tecido podem
diminuir se o material não for
devidamente mantido.
CUIDADO
Nunca permita o contacto de água oude outros líquidos com os componentes eléctricos/electrónicosno interior do veículo. Pode danificá-los.
CUIDADO
A utilização de produtos de limpeza
e procedimentos diferentes dos
recomendados poderá afectar aaparência e as propriedades de resistência ao fogo do tecido.
CUIDADO
Na limpeza das peças em pele
(volante, assentos, etc.), deveutilizar detergentes neutros ousoluções com baixo teor em álcool.Se utilizar soluções com elevado
teor em álcool, ou detergentesácidos/alcalinos, a cor da pele podedesbotar ou a superfície ficardesgastada.
