2011 Hyundai Azera Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
37
B235G01TG
B230F01A-GXT Op middelste plaats op achterbank aanbrengen
o Als het veiligheidssysteem voor
kinderen niet in gebruik is, moet het in de bagageruimte wordenopgeborgen of zodanig worden vastgezet dat het bij sterk afremmen of een aanrijding nietnaar voren wordt geslingerd.
o Kinderen die te groot zijn voor het
veiligheidssysteem voor kinderen,moeten op de achterbank in de aanwezige gordel zitten.
o Zorg ervoor dat het schouderdeel van de buitenste driepuntsgordelin het midden over de schouder loopt en nooit voor de nek of achterde rug is geplaatst. Door het kind dichterbij het gordelslot te laten zitten kan deligging van het schouderdeel van de veiligheidsgordel soms worden verbeterd. Het schootdeel van dedriepuntsgordel moet zo laag en strak mogelijk om de heupen van het kind liggen. Gebruik de middelste veiligheidsgordelom het veiligheidssysteem voorkinderen, zoals afgebeeld, te bevestigen. Probeer na het aanbrengen het kinderzitje voor- en achteruit en zijdelings tebewegen om te controleren of het goed door de gordel wordt vastgehouden. Als het zitje kan worden bewogen moetde lengte van de veiligheidsgordel worden gewijzigd. Haak vervolgens de haak van de bevestigingsband in de bevestigingen zet het zitje vast. Raadpleeg altijd de aanwijzingen van de fabrikant voordat het veiligheidssysteem voor kinderen inuw auto wordt aangebracht.
o Als de veiligheidsgordel niet
volledig passend is voor het kind, moet een goedgekeurde zitblokop de achterbank worden gebruikt, zodat de zithoogte van het kind wordt aangepast aan de aanwezigeveiligheidsgordel.
o Laat nooit een kind op de zitting
staan of knielen.
o Gebruik nooit een babydrager of kinderzitje dat over de rugleuning"haakt"; het kan bij een aanrijdingonvoldoende bescherming geven.
o Laat onder het rijden een inzittende
nooit een kind in de armen houden;hierdoor kan het kind bij een aanrijding of een sterke afremming ernstig gewond raken. Hetvasthouden van een kind tijdens het rijden biedt geen enkele vorm van bescherming, zelfs niet als debetreffende persoon de veiligheidsgordel heeft omgegespt.
o Wanneer het kinderzitje niet cor- rect is bevestigd, neemt de kansop ernstige of dodelijk letsel bijeen ongeval sterk toe.

1BIJZONDERHEDEN VAN UW HYUNDAI
38
OTG019305
B230G02JM-GXT Op buitenste plaats van achterbank aanbrengen
N.B.:
o Raadpleeg de aanwijzingen van
de fabrikant voordat het veiligheidssysteem voor kinderenin de auto wordt aangebracht.
o Als de veiligheidsgordel niet
overeenkomstig de beschrijvingwerkt, moet het systeem direct door uw Hyundai dealer worden gecontroleerd. WAARSCHUWING:
o Bevestig geen veiligheidssysteem voor kinderen op de voorstoel. Als bij een aanrijding de zij-airbag aan passagierszijde in werkingtreedt, kan het kind of de baby in het kinder- of babystoeltje levensgevaarlijk gewond raken.Gebruik daarom een veiligheidssysteem voor kinderen alleen op de achterbank.
o Neem altijd zorgvuldig de veiligheidsvoorschriften in dezegebruikshandleiding in acht voordat een veiligheidssysteem voor kinderen wordt geïnstalleerdin een auto met headbags. Maak bij de installatie van een veiligheidssysteem voor kinderenuitsluitend gebruik van goedgekeurde systemen en zie "Veiligheidssysteem voorkinderen" voor de juiste installatie en een maximale bescherming van de inzittenden.
!
Trek de driepuntsgordel uit het oprolmechanisme om het kinderzitje op de buitenste plaats van de achterbank aan te kunnen brengen. Breng het kinderzitje aan, sluit de veiligheidsgordel en trek de gordel strak. Let erop dat de heupgordel strak om het kinderzitje zit en dat de schoudergordel zodanig is aangebracht dat deze niet tegen het hoofd of de nek van het kind kan komen. Tracht het kinderzitje na het aanbrengen in alle richtingen te bewegen, om te controleren of het zitje veilig is bevestigd. Als de gordel strakker moet worden getrokken, trek dan de gordel naar het oprolmechanisme.

1
BIJZONDERHEDEN VAN UW HYUNDAI
39
!
L2 : Geschikt voor PegPerego primo
Viaggio (E13 030010) goedgekeurd voor gebruik in deze gewichtsklasse
L3 : Geschikt voor Bebe confort iSEOS (E2 039014) goedgekeurd voor gebruik in deze gewichtsklasse
N.B.: Zet vóór montage de hoofdsteun in de laagste stand.
L4: Geschikt voor GRACO Autobaby (E11 03. 44.160/E11 03.44.161) goedgekeurd voor gebruik in dezegewichtsklasse
L5: Geschikt voor Romer Lord Plus (E1 03301136) goedgekeurd voorgebruik in deze gewichtsklasse
L6: Geschikt voor Euro Kids Star (E1 03301128/E1 03301129)goedgekeurd voor gebruik in deze gewichtsklasse
L7 : Geschikt voor BeSafe iZi COM- FORT (E4 03443206) goedgekeurd voor gebruik in deze gewichtsklasse
N.B.: Verwijder vóór montage de hoofdsteun of zet deze in de laagste stand. L8 : Geschikt voor MAXI-COSI Priori
XP (E1 03301153) goedgekeurd voor gebruik in deze gewichtsklasse
L9 : Geschikt voor Bebe confort (E2 031011) goedgekeurd voor gebruik in deze gewichtsklasse
N.B.: Verwijder vóór montage de hoofdsteun.
X : Zitplaats niet geschikt voor kinderen in deze gewichtsklasse
WAARSCHUWING:
Wij raden u sterk aan om het kinderzitje op de achterbank te plaatsen, zelfs als de schakelaar voor de passagiersairbag in de stand"OFF" staat. Voor de veiligheid van uw kind moet de passagiersairbag worden uitgeschakeld, als het onderzeer bijzondere omstandigheden nodig is om een kinderzitje op de passagiersstoel te plaatsen.
B230H01TG-GXT
Geschiktheid kinderzitje voor gebruik van de veiligheidsgordel
Gebruik een veiligheidssysteem voor
kinderen dat officieel is goedgekeurd en dat voor uw kinderen geschikt is.
Raadpleeg de volgende tabel bij het
gebruik van kinderstoelen.
Achter,midden
Leeftijdsgroep Zitplaats
L1, L2,
L3, L4 X X X X
Achter,
buitenzijde
Voorpas-
sagier
0 : Tot 10 kg (0 ~ 9 maanden) 0+ : Tot 13 kg (0 ~ 2 jaar)I : 9 kg tot 18kg (9 maanden~4 jaar)II & III : 15 kg tot 36 kg (4 ~ 12 jaar)
L1, L2,
L3, L4
L3, L5,
L6, L7, L8
L6, L9
L1 : Geschikt voor Bebe confort ELIOS (E2 037014) goedgekeurd voor gebruik in deze gewichtsklasse L1, L2,
L3, L4
L1, L2,
L3, L4
L3, L5,
L6, L7, L8
L6, L9

1BIJZONDERHEDEN VAN UW HYUNDAI
40
B230C02TG
Haak bevesting
Voorzijde van auto
2. Leg de gordel van het kinderzitje over
de rugleuning van de achterbank. Bij auto's met verstelbare hoofdsteunen moet de gordel onderde hoofdsteun tussen de beide stangen aan de bevestiging worden gelegd. Verankeringspunt voorkinderstoeltje
B230C03A-GXT Kinderzitje met "Tether Anchor- age" systeem bevestigen Op de hoedenplank zijn drie bevestigingsogen aangebracht voor debevestiging van de gordels van een kinderstoeltje.
B230C01TG
Afdekking verankeringspunt
1. Open de afdekking van debevestiging op de hoedenplank. Verankeringspunt voor kinderstoeltje
B230B02A-GXT Kinderzitje met "Tether Anchor- age" systeem gebruiken
Voor kleine kinderen en baby's wordt het gebruik van een kinderzitje ofbabyzitje sterk aanbevolen. Dit kinderzitje of babyzitje moet passend zijn voor de lengte van het kind en moetovereenkomstig de instructies van de fabrikant worden aangebracht. Verder wordt aanbevolen om het zitje op deachterbank te plaatsen, omdat hierdoor de veiligheid belangrijk wordt verhoogd. Uw auto is voorzien van driebevestigingen voor een kinderzitje. Bout, bevestiging (5/16"-22 mm)
Ring, conische veer Bevestiging, haak van veiligheidssysteem voor kinderen
kinderstoeltjeBevestigingsring
B230B01TG HOEDENPLANK ACHTERBANK

1
BIJZONDERHEDEN VAN UW HYUNDAI
41

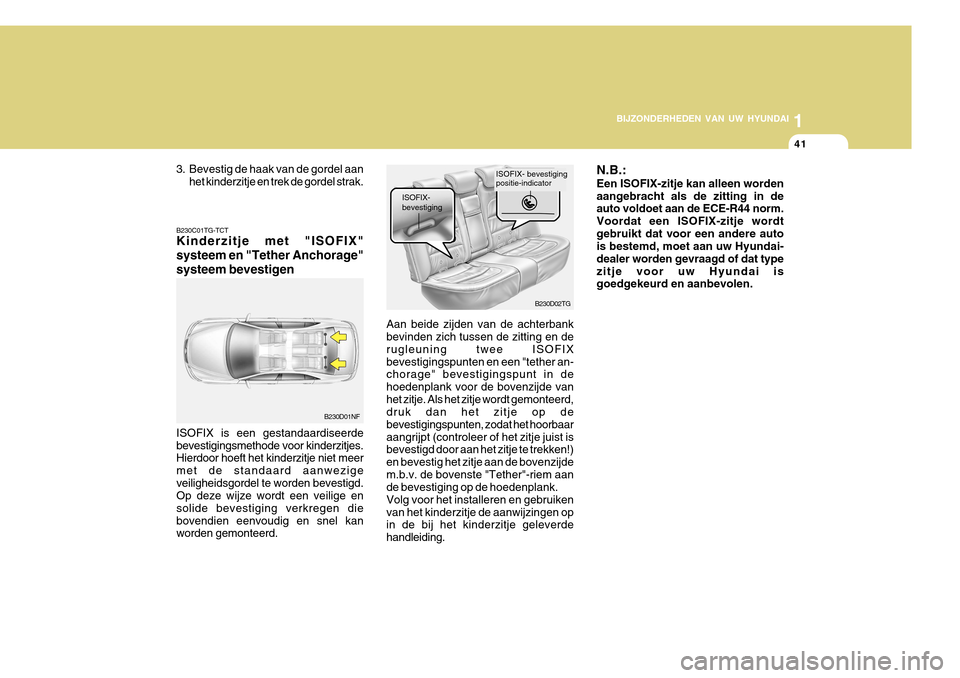

3. Bevestig de haak van de gordel aan het kinderzitje en trek de gordel strak.
B230C01TG-TCT Kinderzitje met "ISOFIX" systeem en "Tether Anchorage"systeem bevestigen ISOFIX is een gestandaardiseerde bevestigingsmethode voor kinderzitjes. Hierdoor hoeft het kinderzitje niet meer met de standaard aanwezigeveiligheidsgordel te worden bevestigd. Op deze wijze wordt een veilige en solide bevestiging verkregen diebovendien eenvoudig en snel kan worden gemonteerd. B230D01NF
B230D02TG
ISOFIX- bevestiging positie-indicator
ISOFIX- bevestiging
Aan beide zijden van de achterbank bevinden zich tussen de zitting en de rugleuning twee ISOFIXbevestigingspunten en een "tether an- chorage" bevestigingspunt in de hoedenplank voor de bovenzijde vanhet zitje. Als het zitje wordt gemonteerd, druk dan het zitje op de bevestigingspunten, zodat het hoorbaaraangrijpt (controleer of het zitje juist is bevestigd door aan het zitje te trekken!) en bevestig het zitje aan de bovenzijdem.b.v. de bovenste "Tether"-riem aan de bevestiging op de hoedenplank. Volg voor het installeren en gebruikenvan het kinderzitje de aanwijzingen op in de bij het kinderzitje geleverde handleiding. N.B.: Een ISOFIX-zitje kan alleen worden aangebracht als de zitting in de auto voldoet aan de ECE-R44 norm. Voordat een ISOFIX-zitje wordtgebruikt dat voor een andere auto is bestemd, moet aan uw Hyundai- dealer worden gevraagd of dat typezitje voor uw Hyundai is goedgekeurd en aanbevolen.

1BIJZONDERHEDEN VAN UW HYUNDAI
42
!WAARSCHUWING:
o Breng geen kinderzitje met gebruikmaking van de ISOFIX bevestigingspunten op de middelste zitplaats op de achterbank aan. De ISOFIX bevestigingspunten worden alleen voor de linker en rechter buitenste zitplaats geleverd. Gebruik de ISOFIX-bevestigingspunten niet op de verkeerde manier door een kinderzitje op de middelste zitplaats aan de ISOFIX bevestigingspunten te bevestigen.De ISOFIX gordels van het kinderzitje zijn misschien niet sterkgenoeg om bij een ongeval hetzitje op de middelste zitplaats vast te houden en kunnen breken, met ernstig of dodelijk letsel als gevolg.
o Als gebruik wordt gemaakt van
het "ISOFIX"-systeem om eenkinderzitje op de achterbank teinstalleren, dan moeten de metalengespen vast in de gordelsluitingenworden geplaatst en moet de riemachter het kinderzitje worden getrokken, zodat het kind een losse veiligheidsriem niet kan bereiken.
LET OP:
Zorg dat het materiaal van de veiligheidsgordel achter tijdens het plaatsen niet beschadigd wordt of bekneld raakt tussen de ISOFIX- bevestigingen.
2. Bevestig de haak van de bovenste bevestigingsband aan de houder aan en trek de band aan om het zitje goed vast te zetten. Raadpleeg "Kinderzitje met Tether Anchorage Systeem bevestigen" op bladzijde 1-40.!
OTG030304
Kinderzitje aanbrengen
1. Druk het slot van het zitje bij het
aanbrengen in de ISOFIX bevestiging. Er moet een "klik" hoorbaar zijn.

1
BIJZONDERHEDEN VAN UW HYUNDAI
43
B180B01NF-AXT Veiligheidsgordel met gordel- spanner Uw Hyundai is voorzien van veiligheidsgordels met gordelspanners voor de bestuurder en de voorpassagier. De gordelspanner zorgt er bij een zware frontale aanrijding voor dat de veiligheidsgordel strak tegen het lichaam van de inzittende wordt getrokken. De gordelspanners kunnen worden geactiveerd met de airbags.
Door losse metalen gespen kan het kind mogelijk een niet-uitgetrokken veiligheidriembereiken, waardoor het kind in hetzitje verwurgd zou kunnen worden met ernstige verwondingen of zelfs de dood als gevolg.
o Bevestig niet meer dan één
kinderzitje met een enkelvoudigegordel aan het onderstebevestigingspunt. Door dehogere belasting kunnen debevestigingspunten of kan degordel breken, met ernstig of dodelijk letsel als gevolg.
o Bevestig ISOFIX of ISOFIX vergelijkbare kinderzitjes alleen op de afgebeelde plaatsen.
o Volg altijd de montage- en gebruiksvoorschriften van de fabrikant van het kinderzitje op.
OED030300Als de auto plotseling tot stilstand wordt gebracht of als de inzittende te snelnaar voren beweegt, dan zal de gordelblokkering blokkeren. Bij bepaalde frontale botsingen wordt degordelspanner geactiveerd en wordt de gordel strakker tegen het lichaam van de inzittende getrokken. Ook deslotspanner (die zich in het gordelslot bevindt) trekt de gordel in het gordelslot.
!
LET OP:
Plaats geen voorwerpen nabij het slot. Als voorwerpen nabij het slotworden geplaatst, dan kan dit van invloed zijn op de werking van de slotspanner en neemt kans oppersoonlijk letsel tijdens een botsing toe. Als het systeem een overmatige span- ning van de veiligheidsgordel aanbestuurders- of voorpassagierszijde signaleert als de gordelspanner wordt ingeschakeld, dan zal detrekkrachtbegrenzer in de gordelspanner de druk op de betreffende gordel iets verlagen.

1BIJZONDERHEDEN VAN UW HYUNDAI
44
WAARSCHUWING:
Om maximaal te profiteren van de veiligheidsgordel met gordelspanner:
1. Gesp de veiligheidsgordel altijd cor- rect om.
2. Stel de veiligheidsgordel correct af.!
N.B.:
o Zowel de gordelspanner voor de bestuurder als de voorpassagier worden onder bepaaldeomstandigheden bij een frontale aanrijding geactiveerd. De gordelspanners kunnen alleenworden geactiveerd, of als de frontale aanrijding ernstig genoeg is, samen met de airbags.
o Bij het activeren van de gordelspanners is er een hard geluidhoorbaar en komt fijne stof (dat oprook kan lijken) vrij in de auto. Dit is normaal en niet gevaarlijk.
o Hoewel het ongevaarlijk is kan de huid door de fijne stof geïrriteerdraken en moet het niet gedurende langere tijd worden ingeademd.Daarom moeten de handen en het gezicht zorgvuldig worden gewassen nadat bij een aanrijdingde gordelspanners zijn geactiveerd.
Het systeem van veiligheidsgordels met gordelspanner bestaat uit de volgendebelangrijke onderdelen. De montageplaatsen zijn in de afbeelding aangegeven.
1. SRS airbag controlelamp
2. Gordelspanner
3. SRS regeleenheid
4. Gordelslotspanner(Indien gemonteerd) B180B01TG
1
2
3
Airbageenheid voor bestuurderszijde
Airbageenheid voor passagierszijde
4
