6EENVOUDIG ONDERHOUD
16VLOEISTOFPEIL AUTOMA- TISCHE TRANSMISSIECONTROLEREN
G110A01E-GXT
X 5 A/T (automatische transmissie)
Automatische-transmissievloeistof dient onder normalegebruiksomstandigheden gecontroleerd te worden. Bij zwaar gebruik moet de vloeistof worden vervangen door een officiële HYUNDAI-dealer overeenkomstig hetin het begin van dit hoofdstuk beschreven onderhoudsschema.
X 6 A/T (automatische transmissie)
Onder normale gebruiksomstandigheden hoeft de automatische-transmissievloeistof niet gecontroleerd te worden. Bij zwaar gebruik moet de vloeistof echter vervangen worden door een officiële HYUNDAI-dealer overeenkomstig het in het begin van dithoofdstuk beschreven onderhoudsschema.
!WAARSCHUWING:
o Ruitensproeiervloeistof bevat al- cohol en kan onder bepaalde omstandigheden lichtontvlambaar zijn. Houd open vuur en vonken uit de buurt van de ruitensproeiervloeistof en hetsproeierreservoir. De auto kan beschadigd raken en de inzittenden kunnen letsel oplopen.
o Ruitensproeiervloeistof is giftig voor mensen en dieren. Drinkgeen ruitensproeiervloeistof en vermijd contact met ruitensproeiervloeistof. Hierdoorkan ernstig letsel ontstaan.
LET OP:
o Gebruik geen antivries voor het koelsysteem in het sproeierreservoir omdat dat de lak aantast.
o Gebruik de ruitensproeiers niet als het reservoir leeg is. Dit kande sproeierpomp beschadigen.!

6
EENVOUDIG ONDERHOUD
17
!WAARSCHUWING:
Het vloeistofpeil moet worden gecontroleerd bij normale bedrijfstemperatuur van de motor.Dit betekent dat de motor, radiateur, het uitlaatsysteem, etc. zeer heet zijn waardoor gevaar opbrandwonden bestaat. Ga bij het controleren van het vloeistofpeil uiterst voorzichtig te werk.
HTG5012
Het peil van de automatische-
transmissievloeistof moet regelmatig gecontroleerd worden.
Zorg er voor dat de auto horizontaal
staat en dat de parkeerrem isaangetrokken. Controleer het vloeistofpeil als volgt:
1. Zet de selectiehendel in stand N en laat de motor stationair draaien.
G110D03A-GXT
Controleren van niveau automatische- transmissievloeistof 2. Laat de transmissie op
bedrijfstemperatuur (vloeistoftemperatuur 70 - 80°C) komen, door bijvoorbeeld 10 minuten te rijden, beweeg de selectiehendeleen keer door alle standen en zet deze vervolgens in stand N of P.
G110D02NF
Het vloeistofpeil moet tussen deze merktekens staan.
3. Controleer of het vloeistofpeil zich in het gebied HOT van de peilstok bevindt. Als het vloeistofpeil lager is, vul dan de voorgeschreven vloeistof bij via de vulopening. Alshet vloeistofpeil hoger is, tap dan vloeistof af via de aftapopening.
5 A/T
5 A/T

6EENVOUDIG ONDERHOUD
18
!
!

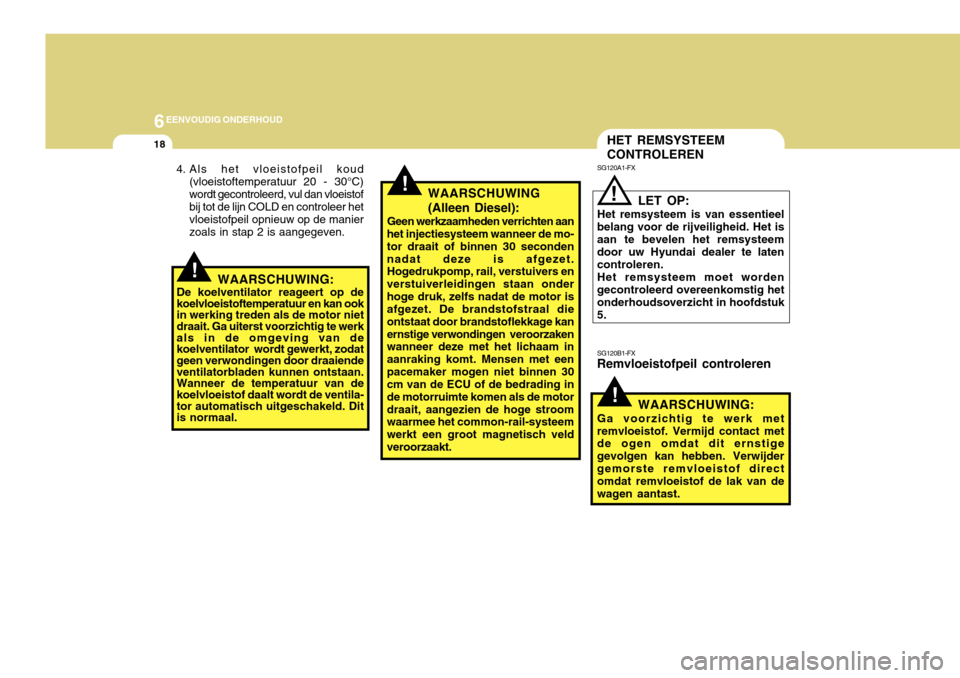

HET REMSYSTEEM CONTROLEREN
SG120A1-FX SG120B1-FX
Remvloeistofpeil controleren
WAARSCHUWING:
Ga voorzichtig te werk met remvloeistof. Vermijd contact met de ogen omdat dit ernstige gevolgen kan hebben. Verwijdergemorste remvloeistof direct omdat remvloeistof de lak van de wagen aantast. LET OP:
Het remsysteem is van essentieelbelang voor de rijveiligheid. Het isaan te bevelen het remsysteem door uw Hyundai dealer te laten controleren. Het remsysteem moet worden gecontroleerd overeenkomstig het onderhoudsoverzicht in hoofdstuk5.
!
WAARSCHUWING
(Alleen Diesel):
Geen werkzaamheden verrichten aan
het injectiesysteem wanneer de mo- tor draait of binnen 30 secondennadat deze is afgezet. Hogedrukpomp, rail, verstuivers en verstuiverleidingen staan onderhoge druk, zelfs nadat de motor is afgezet. De brandstofstraal die ontstaat door brandstoflekkage kanernstige verwondingen veroorzaken wanneer deze met het lichaam in aanraking komt. Mensen met eenpacemaker mogen niet binnen 30 cm van de ECU of de bedrading in de motorruimte komen als de motordraait, aangezien de hoge stroom waarmee het common-rail-systeem werkt een groot magnetisch veldveroorzaakt.
4. Als het vloeistofpeil koud
(vloeistoftemperatuur 20 - 30°C) wordt gecontroleerd, vul dan vloeistof bij tot de lijn COLD en controleer het vloeistofpeil opnieuw op de manierzoals in stap 2 is aangegeven.
WAARSCHUWING:
De koelventilator reageert op de koelvloeistoftemperatuur en kan ookin werking treden als de motor niet draait. Ga uiterst voorzichtig te werk als in de omgeving van dekoelventilator wordt gewerkt, zodat geen verwondingen door draaiende ventilatorbladen kunnen ontstaan.Wanneer de temperatuur van de koelvloeistof daalt wordt de ventila- tor automatisch uitgeschakeld. Ditis normaal.
!

6
EENVOUDIG ONDERHOUD
19
SG120D1-FX
Remvloeistofpeil controleren
Het remvloeistofpeil moet regelmatig worden gecontroleerd. Het peil moet tussen het "MIN" en "MAX" merkteken op de zijkant van het reservoir staan.Staat het peil op of onder het "MIN"merkteken, dan moet vloeistof tot aanhet "MAX" merkteken worden bijgevuld. Vul niet te veel vloeistof bij.
WAARSCHUWING:
Ga voorzichtig te werk met remvloeistof. Vermijd contact metde ogen aangezien dit ernstige gevolgen kan hebben. Gebruik uitsluitend remvloeistofovereenkomstig de DOT 3 of DOT 4 specificatie uit een gesloten blik. Laat het blik of het reservoir nietlanger dan nodig onafgesloten. Hierdoor wordt voorkomen dat vuil of vocht door de remvloeistofwordt opgenomen, hetgeen een nadelige invloed op de werking heeft.!
HTG5015
SG120E1-FX
Remvloeistof bijvullen Als remvloeistof wordt bijgevuld, moet
het vuil rond de dop worden weggeveegd. Draai de dop los en vul het reservoir langzaam met remvloeistof. Vul niet te veel bij. Brengde dop hierna weer aan.

6EENVOUDIG ONDERHOUD
20
SG140D1-FX
Smering
Voor de smering van de compressor
en de afdichtingen in het systeem moet de airconditioning elke week tenminste 10 minuten draaien. Dit isvooral van belang bij koude weersomstandigheden als het airconditioningsysteem niet wordtgebruikt.
SG140C1-FX
Controle van de werking van de Airconditioning
1. Start de motor en laat deze enkele
minuten versneld stationair draaien met de airconditioning ingesteld op max. koude situatie.
2. Als de uit de dashboardopeningen stromende lucht niet koud is, moetde installatie door de HYUNDAIdealer gecontroleerd worden.
LET OP:
Als het airconditioning systeem
gedurende langere tijd werkt meteen te laag koelmiddelniveau, zalbeschadiging van de compressor plaatsvinden.
!
ONDERHOUD AIRCONDITIONING
SG140A1-FX
Condensor schoonhouden
De condensor van de airconditioning en de radiateur moeten regelmatig worden gecontroleerd op vuil, dode insecten, bladeren enz. Dit kan dekoelcapaciteit nadelig beïnvloeden. Verwijder aangekoekt vuil enz. Ga bij het verwijderen van vuil voorzichtig tewerk om schade aan de ventilator te voorkomen.

6
EENVOUDIG ONDERHOUD
21VERVANGEN VAN HET INTERIEURLUCHTFILTER
B145A02TG-GXT
(Voor verdamper en aanjagerunit)
Het interieurluchtfilter bevindt zich aan de bovenzijde van de aanjager. Het vermindert de hoeveelheid luchtverontreiniging die het interieur binnenkomt.
1. Open het dashboardkastje.
2. Trek aan de cilinder van het dashboardkastje om de borging los te maken.
HTG2167 3. Laat het dashboardkastje volledig
zakken door de beide zijden van het dashboardkastje naar binnen te drukken.
HTG2168HNF2164
4. Druk de haken aan beide zijden naar elkaar en trek het interieurluchtfilter naar buiten.
! LET OP:
Zorg ervoor dat de haken niet in de tegengestelde richting wordengedrukt.

6EENVOUDIG ONDERHOUD
22PEDAAL VAN PAR- KEERREM CONTROLEREN
ZG200A1-AX
Een zekering vervangen
HNF4004
Een zekering smelt zodra het circuit vanaf de accu overbelast raakt,waardoor schade aan de bedrading wordt voorkomen (dit kan worden veroorzaakt door een kortsluiting inhet systeem). In dit geval moet de storing door een Hyundai dealer worden opgespoord, het systeemworden gerepareerd en de zekering worden vervangen. De zekeringen bevinden zich in een houder naast deaccu. ZEKERINGEN CONTROLEREN EN VERVANGEN
G185A01TG-GXT De slag van het parkeerrempedaal
moet regelmatig worden gecontroleerd. Als het parkeerrempedaal speling vertoont als de parkeerrem isingeschakeld, dan moet de parkeerrem door de Hyundai dealer worden afgesteld.
! LET OP:
Als het parkeerrempedaal niet juist
is afgesteld, dan kan de auto gaan rollen als op een helling is geparkeerd.OHD076023
5. Verwijder het interieurfilter.
6. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
N.B.: Plaats het nieuwe interieurfilter met inachtneming van het merkteken “AIR FLOW ÈÈ
ÈÈ
È ”. Als het filter is
omgekeerd, zal het systeem veel lawaai produceren en zal het filter minder effectief zijn.

6
EENVOUDIG ONDERHOUD
23
!
LET OP:
Gebruik bij het vervangen van een
zekering altijd een nieuwe zekering met hetzelfde amperage. Gebruik nooit een stuk draad of eenzekering met een hoger amperage. Dit kan ernstige schade en brand tot gevolg hebben. 1. Zet de ontsteking en alle andere
verbruikers uit.
2. Open de zekeringenhouder en controleer alle zekeringen.Verwijder elke zekering door dezenaar u toe te trekken (er bevindt zich een kleine "zekeringentrekker" in de zekeringen- en relaiskast inde motorruimte om dit makkelijker te maken).
3. Na het vinden van de doorgebrande zekering moeten ook de overige zekeringen worden gecontroleerd.
4. Druk de nieuwe zekering met hetzelfde amperage op zijn plaats. De zekering moet goed worden aangebracht.
G200B02NF
G200B01NF-GXT
Zekeringen vervangen
De zekeringenkast voor de verlichting
en andere elektrische accessoires bevindt zich aan de linker zijde van het instrumentenpaneel.
In de elektrobox motorruimte zijn het
amperage en de beveiligde circuitsaangegeven. Als de verlichting of andere elektrische accessoiresuitvallen, moet de zekering worden gecontroleerd. De zekering is doorgebrand wanneer de metalen stripin de zekering is gesmolten. Ga in dit geval als volgt te werk:
G200B01TG
