2011 Hyundai Azera Handleiding (in Dutch)

6EENVOUDIG ONDERHOUD
8
OTG078003
!WAARSCHUWING:
Afgewerkte olie kan huidirritatie of- kanker veroorzaken wanneer het langdurig in contact komt met de huid. Hoewel dit onwaarschijnlijk isals u op de voorgeschreven wijze met olie omgaat, is het aan te bevelen uw handen zo snel mogelijk metzeep en warm water te wassen als u met afgewerkte olie in aanraking bent geweest.
G030D02TG-GXT Motorolie bijvullen Vul olie bij tot aan het "F". merkteken wanneer het oliepeil dichtbij of op het "L". merkteken staat. Ga voor hetbijvullen als volgt te werk: OTG079103
!
1. Verwijder de olievuldop door deze
linksom te draaien.
2. Vul olie bij en controleer het oliepeil opnieuw. Vul niet teveel olie bij.
3. Breng de olievuldop weer aan en zet hem rechtsom vast.
De afstand tussen de "F" en "L" markeringen komt overeen metongeveer 1 liter (benzinemotor)/1,6 li- ter (dieselmotor) motorolie. N.B.:
o Het verdient aanbeveling om de motorolie en het filter te laten verversen/vervangen door een Hyundai dealer.
o Ontdoe u altijd op een milieuvriendelijke wijze vanafgewerkte olie. Het is aan te bevelen de olie in een geslotencontainer te bewaren en naar een servicestation te brengen. Laat de olie niet in de grond weglopeneen voeg het ook niet bij het huishoudelijk afval.
!
LET OP:
Vul de voorgeschreven olie m.b.v. een trechter voorzichtig bij. Vul nietteveel olie bij om schade aan de motor te voorkomen.Dieselmotor
Benzinemotor
WAARSCHWUWING:
Raak de radiateurslang niet aan bij
het bijvullen van motorolie, omdat hierdoor kans op brandwondenbestaat.

6
EENVOUDIG ONDERHOUD
9
ZG030E1-AX
OLIEVERBRUIK VAN DE MOTOR Taak van de motorolie
De motorolie dient in hoofdzaak voor het smeren en koelen van het inwendige van de motor.
Olieverbruik van de motor Het is normaal dat de motor een geringe hoeveelheid olie verbruikt onder normale rij-omstandigheden. Het olieverbruik in een normale motorheeft de volgende oorzaken:
o De motorolie wordt gebruikt voor het smeren van zuigers, zuigerveren encilinders. Wanneer de zuiger zich naar beneden beweegt, blijft een dunne oliefilm op de cilinderwand achter.Door de grote onderdruk die tijdens de werking van de motor ontstaat, wordt een kleine hoeveelheid oliein de verbrandingsruimte gezogen.Deze olie wordt samen met de olieop de cilinderwand door de hoge temperatuur gedurende het verbrandingsproces verbrand. o Het olieverbruik van de motor wordt
sterk beïnvloed door de dikte en dekwaliteit van de olie, het motortoerental en de rij- omstandigheden enz. Onder zware rij-omstandigheden, zoals hoge snelheden en vaak accelereren en afremmen, wordtmeer olie verbruikt dan onder normale rij-omstandigheden.KOELVLOEISTOF CONTROLEREN EN VERVERSEN
G050A02TG-AXT
OUN056010
OTG070010
Dieselmotor
Benzinemotor

6EENVOUDIG ONDERHOUD
10
ZG050B1-AX
Aanbevolen koelvloeistof
Vul het koelsysteem alleen bij met
gedestilleerd of gedemineraliseerd water en vul het koelsysteem niet bij met gewoon kraanwater. Een onjuistkoelvloeistofmengsel kan storingen en schade aan de motor veroorzaken.
Gebruik een hoge kwaliteit koelvloeistof
op ethyleen glycolbasis. Het mengsel bestaat uit 50% water en 50% antivries.De gebruikte koelvloeistof mag geen aluminium aantasten. Aan de koelvloeistof mogen geen anti-corrosiemiddelen worden toegevoegd. Houd de koelvloeistofconcentratie op het juiste niveau teneinde bevriezingen corrosie te voorkomen.
!WAARSCHUWING:
Verwijder de radiateurdop niet als
de motor heet is. De koelvloeistof staat onder druk en kan uit de radiateur spuiten wanneer de dopwordt verwijderd. Dit kan ernstige brandwonden tot gevolg hebben.
LET OP:
Leg een flinke doek rond de vulopening om te voorkomen datals er gemorst wordt, koelvloeistof terechtkomt of de dynamo of andere onderdelen van de motor. N.B.: Het verdient aanbeveling om de koelvloeistof te laten verversen door een Hyundai dealer.
! Omgevings-
temperatuur °C
-15 -25-35 -45
Water
65% 60%50%40%
35% 40% 50% 60%
Koelvloeistofsamenstelling
Antivries
! LET OP:
Bij een concentratie boven 60% of minder dan 35% kan dit schade aan het koelsysteem tot gevolg hebben. Raadpleeg onderstaande tabel voor deconcentratie koelvloeistof:

6
EENVOUDIG ONDERHOUD
11
G050C01TG-GXT

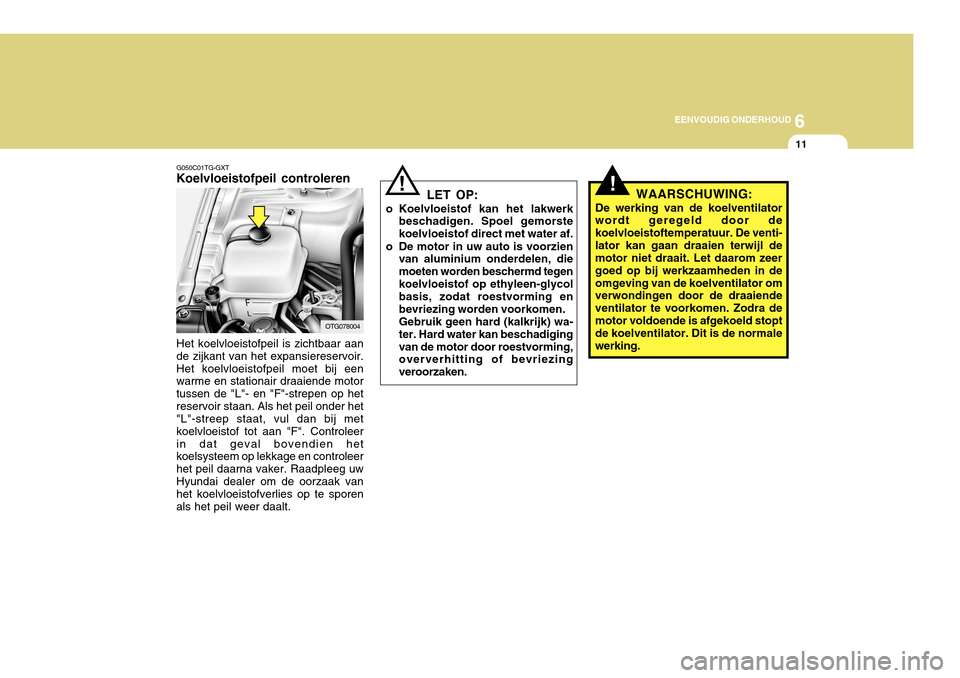

Koelvloeistofpeil controleren
Het koelvloeistofpeil is zichtbaar aan de zijkant van het expansiereservoir.Het koelvloeistofpeil moet bij een warme en stationair draaiende motor tussen de "L"- en "F"-strepen op hetreservoir staan. Als het peil onder het "L"-streep staat, vul dan bij met koelvloeistof tot aan "F". Controleerin dat geval bovendien het koelsysteem op lekkage en controleer het peil daarna vaker. Raadpleeg uwHyundai dealer om de oorzaak van het koelvloeistofverlies op te sporen als het peil weer daalt.
OTG078004
! LET OP:
o Koelvloeistof kan het lakwerk beschadigen. Spoel gemorste koelvloeistof direct met water af.
o De motor in uw auto is voorzien van aluminium onderdelen, diemoeten worden beschermd tegenkoelvloeistof op ethyleen-glycol basis, zodat roestvorming en bevriezing worden voorkomen.Gebruik geen hard (kalkrijk) wa-ter. Hard water kan beschadigingvan de motor door roestvorming, oververhitting of bevriezing veroorzaken.!WAARSCHUWING:
De werking van de koelventilator wordt geregeld door de koelvloeistoftemperatuur. De venti-lator kan gaan draaien terwijl de motor niet draait. Let daarom zeer goed op bij werkzaamheden in deomgeving van de koelventilator om verwondingen door de draaiende ventilator te voorkomen. Zodra demotor voldoende is afgekoeld stopt de koelventilator. Dit is de normale werking.

6EENVOUDIG ONDERHOUD
12RUITENWISSERS RUITENWISSERBLADEN
G090A03A-GXT De ruitenwisserbladen moeten regelmatig worden gecontroleerd en gereinigd. Gebruik voor het reinigenvan de wisserbladen en-armen een zachte zeepoplossing en een schone spons of doek. Laten de wissers strepen of vuil achter, vervang ze dan door originele Hyundai onderdelen.
1JBA5122
LET OP:
o Het laten draaien van de motor zonder het voorgeschreven luchtfilterelement kan extreme motorslijtage tot gevolg hebben.
o Voorkom bij het verwijderen van het luchtfilter dat er vuil in deluchtinlaat terechtkomt. Dit kan het luchtfilter en de motor beschadigen.
!
LUCHTFILTER VERVANGEN
G070A03Y-AXT Het luchtfilterelement wordt als volgt vervangen:
1. Maak de klemmen van het luchtfilterdeksel los.
2. Verwijder het deksel, het oude filter en breng een nieuw luchtfilterelement op zijn plaats.
Gebruik uitsluitend originele Hyundai onderdelen.
HTG5013

6
EENVOUDIG ONDERHOUD
13
!
LET OP:
o Gebruik de ruitenwissers niet op droge ruiten. Dit heeft een snellere slijtage van de ruitenwisserbladen en krassen op de ruit tot gevolg.
o Let erop dat het rubber niet in contact komt metpetroleumhoudende productenzoals motorolie, benzine etc. G080B01TG-GXT
RUITENWISSERBLADEN VERVANGEN Ruitenwisserblad aan bestuurderszijde vervangen
Om de ruitenwisserbladen te
vervangen de ruitenwisserarm verticaal plaatsen. Ruitenwisserblad verwijderen
HHR5048
(1)
1. Druk het ruitenwisserblad naar beneden met de blokkeerpal (1) ingedrukt en maak het ruitenwisserblad los van dewisserarm.
2. Til het ruitenwisserblad lichtjes open verwijder het naar boven toe. HHR5049
Ruitenwisserblad aanbrengen
HHR5050

6EENVOUDIG ONDERHOUD
14
G080B02TG
G080B03TG
2. Houd de blokkeerpal ingedrukt en
verwijder het ruitenwisserblad.
Ruitenwisserblad aan passagierszijde vervangen
1. Zet de ruitenwisserschakelaar in destand "OFF" en plaats de ruitenwisserarm ongeveer 10 mmomhoog van de voorruit, zoals in de afbeelding is aangegeven.
N.B.: Zorg ervoor dat de ruitenwisserarm
niet tegen de motorkap komt en krassen veroorzaakt. G080B01TG
3. Plaats het nieuwe ruitenwisserblad.
1. Monteer een nieuw wisserblad op de
wisserarm en breng het omlaag totde op de afbeelding getoonde positie.
2. Trek het ruitenwisserblad omhoog tot een "klik" te horen is.
N.B.: De ruitenwisserarm niet tegen de voorruit laten klappen.
HHR5051

6
EENVOUDIG ONDERHOUD
15
G080B04TG
1. Zet het contactslot in de stand "ON" en plaats de ruitenwisserschakelaar in de stand "LO". Zet het contactslotin de stand "OFF" als de ruitenwisser geheel in de bovenste stand staat. De ruitenwisser zal inde afgebeelde stand tot stilstand komen.
2. Vervang het ruitenwisserblad op dezelfde wijze als het blad aan de bestuurderszijde.
Het ruitenwisserblad kan ook als volgtworden vervangen.
RUITENSPROEIERRESERVOIR BIJVULLEN
G090A01NF-GXT Gebruik voor het ruitensproeierreservoir een goede kwaliteit reinigingsvloeistof. Controleer het vloeistofpeil regelmatig;vooral als de ruitensproeiers veel worden gebruikt. De inhoud van het reservoir bedraagt circa 4 liter.
OTG078006
N.B.: Verwijder vuil of ijs van de voorruit
voordat de ruitenwissers worden ingeschakeld. Als dit niet wordt gedaan, dan
kunnen de ruitenwisserbladen ende voorruit beschadigen.
