2011 FIAT SCUDO Brugs- og vedligeholdelsesvejledning (in Danish)

64
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Hvis man ikke bemærker tab af brændstof
og bilen stadig kan køre, skal systemets
funktion genoprettes på følgende måde:
❒drej tændingsnøglen i position S;
❒tag tændingsnøglen ud og sæt den i tæn-
dingslåsen igen, og start motoren på
normal vis.

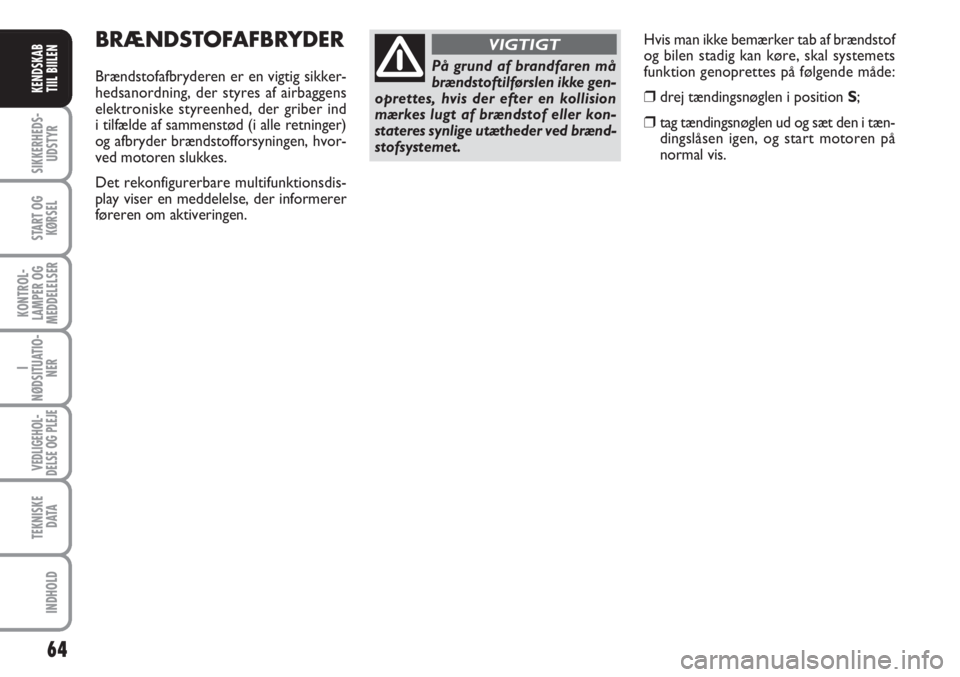

BRÆNDSTOFAFBRYDER
Brændstofafbryderen er en vigtig sikker-
hedsanordning, der styres af airbaggens
elektroniske styreenhed, der griber ind
i tilfælde af sammenstød (i alle retninger)
og afbryder brændstofforsyningen, hvor-
ved motoren slukkes.
Det rekonfigurerbare multifunktionsdis-
play viser en meddelelse, der informerer
føreren om aktiveringen.På grund af brandfaren må
brændstoftilførslen ikke gen-
oprettes, hvis der efter en kollision
mærkes lugt af brændstof eller kon-
stateres synlige utætheder ved brænd-
stofsystemet.
VIGTIGT

65
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
fig. 75F0P0066m
fig. 74F0P0065mfig. 76/aF0P0067m

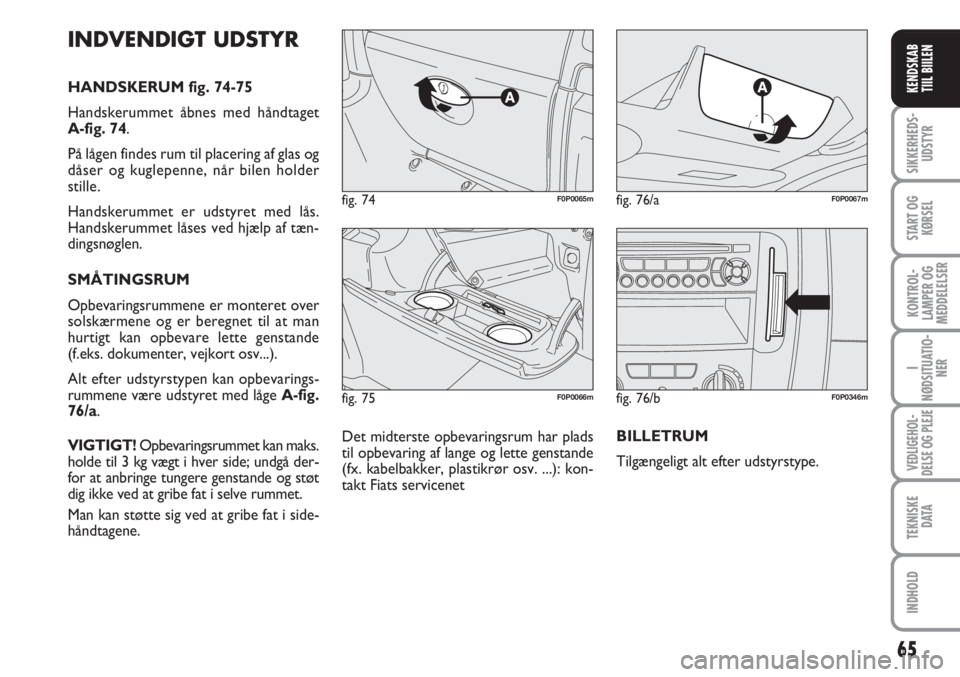

INDVENDIGT UDSTYR
HANDSKERUM fig. 74-75
Handskerummet åbnes med håndtaget
A-fig. 74.
På lågen findes rum til placering af glas og
dåser og kuglepenne, når bilen holder
stille.
Handskerummet er udstyret med lås.
Handskerummet låses ved hjælp af tæn-
dingsnøglen.
SMÅTINGSRUM
Opbevaringsrummene er monteret over
solskærmene og er beregnet til at man
hurtigt kan opbevare lette genstande
(f.eks. dokumenter, vejkort osv...).
Alt efter udstyrstypen kan opbevarings-
rummene være udstyret med låge A-fig.
76/a.
VIGTIGT! Opbevaringsrummet kan maks.
holde til 3 kg vægt i hver side; undgå der-
for at anbringe tungere genstande og støt
dig ikke ved at gribe fat i selve rummet.
Man kan støtte sig ved at gribe fat i side-
håndtagene.
fig. 76/bF0P0346m
BILLETRUM
Tilgængeligt alt efter udstyrstype. Det midterste opbevaringsrum har plads
til opbevaring af lange og lette genstande
(fx. kabelbakker, plastikrør osv. ...): kon-
takt Fiats servicenet

66
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

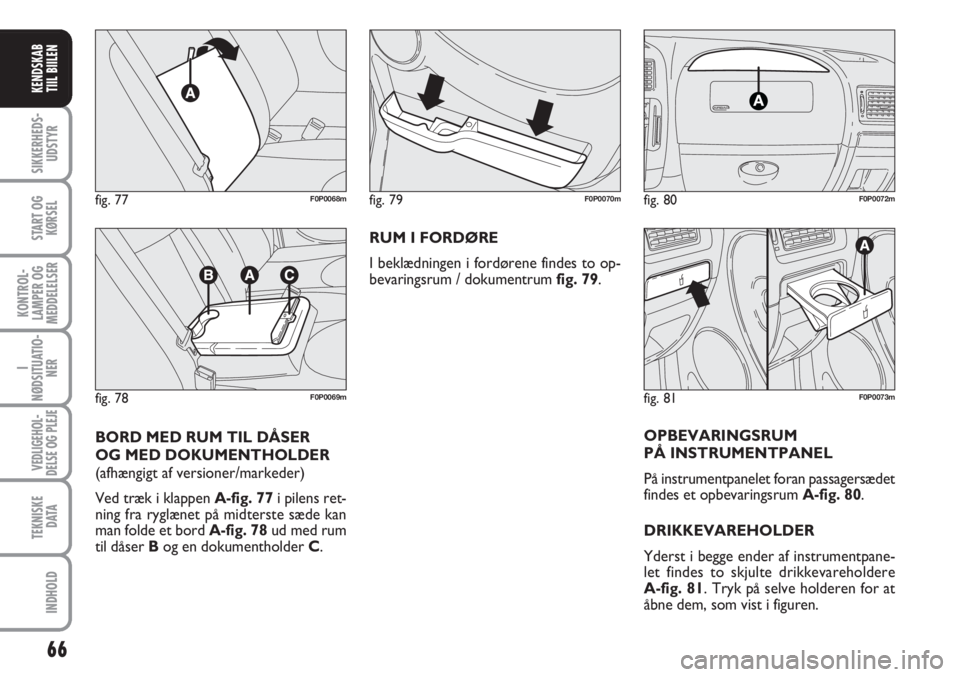

RUM I FORDØRE
I beklædningen i fordørene findes to op-
bevaringsrum / dokumentrum fig. 79.
OPBEVARINGSRUM
PÅ INSTRUMENTPANEL
På instrumentpanelet foran passagersædet
findes et opbevaringsrum A-fig. 80.
DRIKKEVAREHOLDER
Yderst i begge ender af instrumentpane-
let findes to skjulte drikkevareholdere
A-fig. 81. Tryk på selve holderen for at
åbne dem, som vist i figuren.
fig. 77F0P0068m
fig. 78F0P0069m
fig. 80F0P0072mfig. 79F0P0070m
BORD MED RUM TIL DÅSER
OG MED DOKUMENTHOLDER
(afhængigt af versioner/markeder)
Ved træk i klappen A-fig. 77i pilens ret-
ning fra ryglænet på midterste sæde kan
man folde et bord A-fig. 78ud med rum
til dåser Bog en dokumentholder C.
fig. 81F0P0073m

67
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

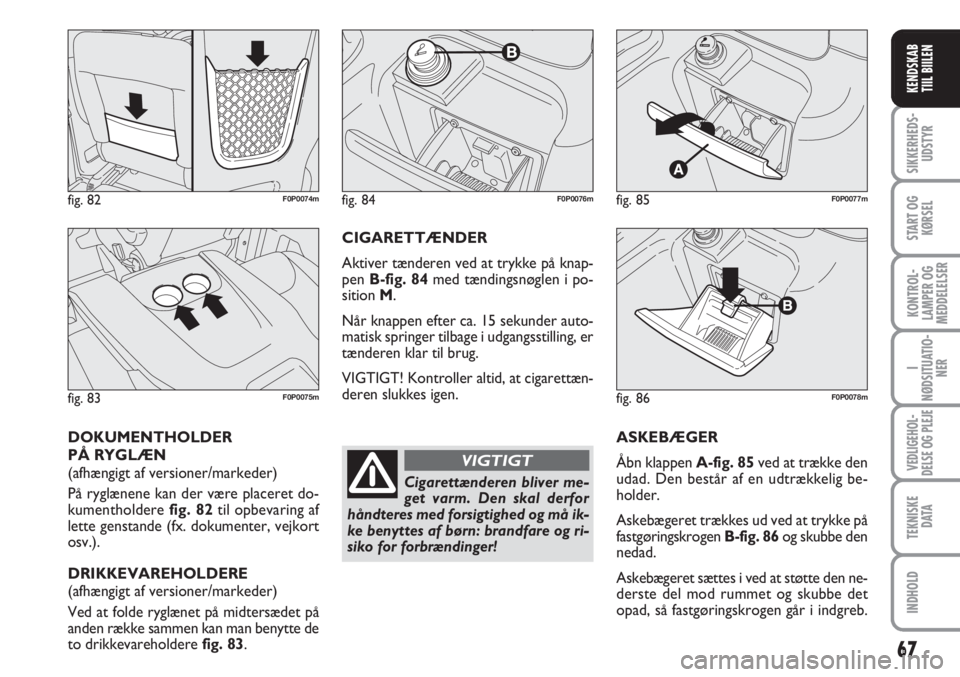

ASKEBÆGER
Åbn klappen A-fig. 85ved at trække den
udad. Den består af en udtrækkelig be-
holder.
Askebægeret trækkes ud ved at trykke på
fastgøringskrogen B-fig. 86og skubbe den
nedad.
Askebægeret sættes i ved at støtte den ne-
derste del mod rummet og skubbe det
opad, så fastgøringskrogen går i indgreb.
fig. 85F0P0077m
fig. 86F0P0078m
fig. 84F0P0076m
Cigarettænderen bliver me-
get varm. Den skal derfor
håndteres med forsigtighed og må ik-
ke benyttes af børn: brandfare og ri-
siko for forbrændinger!
VIGTIGT
CIGARETTÆNDER
Aktiver tænderen ved at trykke på knap-
pen B-fig. 84med tændingsnøglen i po-
sition M.
Når knappen efter ca. 15 sekunder auto-
matisk springer tilbage i udgangsstilling, er
tænderen klar til brug.
VIGTIGT! Kontroller altid, at cigarettæn-
deren slukkes igen.
fig. 82F0P0074m
fig. 83F0P0075m
DOKUMENTHOLDER
PÅ RYGLÆN
(afhængigt af versioner/markeder)
På ryglænene kan der være placeret do-
kumentholdere fig. 82til opbevaring af
lette genstande (fx. dokumenter, vejkort
osv.).
DRIKKEVAREHOLDERE
(afhængigt af versioner/markeder)
Ved at folde ryglænet på midtersædet på
anden række sammen kan man benytte de
to drikkevareholdere fig. 83.

68
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
VIGTIGT! Brug aldrig askebægeret til af-
fald sammen med cigaretskodder: det kan
medføre brandfare.

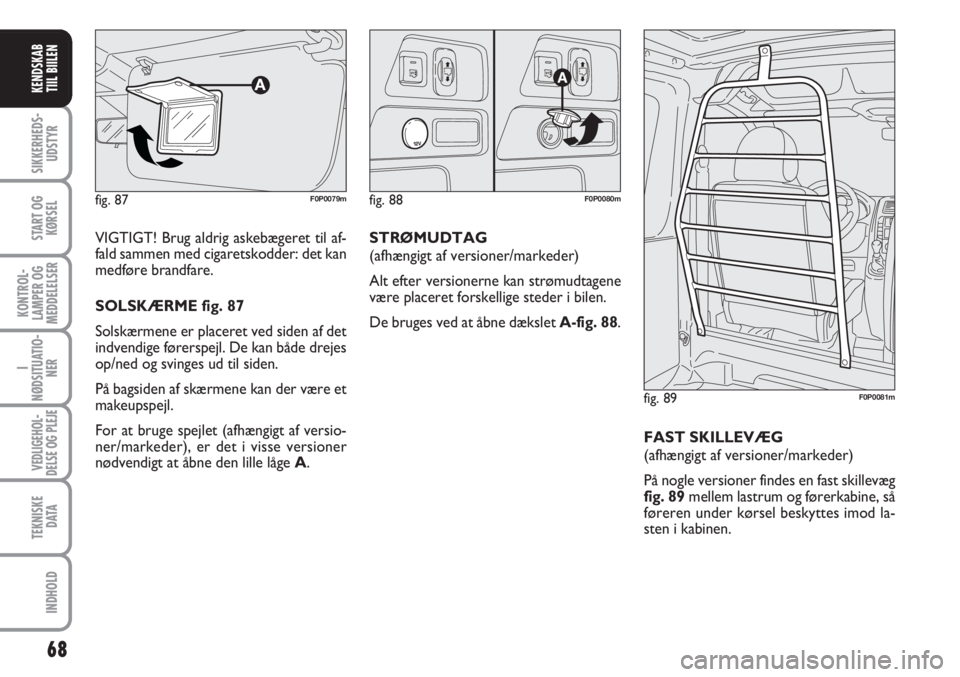

SOLSKÆRME fig. 87
Solskærmene er placeret ved siden af det
indvendige førerspejl. De kan både drejes
op/ned og svinges ud til siden.
På bagsiden af skærmene kan der være et
makeupspejl.
For at bruge spejlet (afhængigt af versio-
ner/markeder), er det i visse versioner
nødvendigt at åbne den lille låge A.
fig. 87F0P0079mfig. 88F0P0080m
fig. 89F0P0081m
STRØMUDTAG
(afhængigt af versioner/markeder)
Alt efter versionerne kan strømudtagene
være placeret forskellige steder i bilen.
De bruges ved at åbne dækslet A-fig. 88.
FAST SKILLEVÆG
(afhængigt af versioner/markeder)
På nogle versioner findes en fast skillevæg
fig. 89mellem lastrum og førerkabine, så
føreren under kørsel beskyttes imod la-
sten i kabinen.

Under påfyldning af brænd-
stof skal man undgå at åbne
skydedøren i venstre side, da
den kan forårsage skade på
det åbne tankdæksel.
69
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
DØRE
MANUEL ÅBNING/LUKNING
fig. 91F0P0083mfig. 90F0P0082m
Inden man åbner en dør,
skal man sikre sig, at det
kan ske under sikre forhold.
VIGTIGT
Skydedøre i siderne
Skydedørene er udstyret med et dørstop
med fjeder til fastholdelse af døren i helt
åben stilling. Dørstoppet aktiveres, når dø-
ren trækkes helt bagud, og frigøres når dø-
ren trækkes fremad med et rask tag.
Kontroller altid, at døren er korrekt i ind-
greb i dørstoppet.
Oplåsning: sæt nøglen i låsen og drej imod
urets retning.
Låsning: sæt nøglen i låsen og drej i urets
retning.Skydedørene i siden kan være udstyret med
ruder (afhængigt af versioner/markeder).
Ruderne kan åbnes indefra. Ruderne åb-
nes ved at trykke de to stifter i modsat
retning A-fig. 91og flytte ruden, imens
man holder stifterne trykket nede, indtil
den ønskede åbningsposition er nået. Når
ruderne er åbne, skal man kontrollere, at
de er fastgjort korrekt.
Fordøre fig. 90
Ved åbning af dørene med tændingsnøg-
len taget ud høres et lydsignal, der signa-
lerer, at de udvendige lygter er tændt. Lyd-
signalet standser, når lygterne slukker,
dørene lukkes eller motoren startes.
Hvis tændingsnøglen er isat og en af fordø-
rene åbnes, advarer et lydsignal om, at en af
de to fordøre ikke er lukket, og kontrol-
lampen
9på instrumentpanelet lyser.
Oplåsning: sæt nøglen i låsen og drej imod
urets retning.
Låsning: sæt nøglen i låsen og drej i urets
retning.

70
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Dobbelt bagdør
Begge dørfløje er udstyret med dørstop
med fjeder som standser og fastholder
dem i en vinkel på ca. 90º, når de åbnes.
Ved beregningen af dør-
stoppenes fjederkraft er der
lagt vægt på optimal brugskomfort.
Et tilfældigt skub eller et vindstød vil
derfor kunne frigøre dørene, så de
smækker i.
VIGTIGT
fig. 93F0P0086m
fig. 92F0P0088m
Oplåsning af fløjdøre udefra
Drej nøglen i position 2-fig. 92 og træk
håndtaget i pilens retning for at åbne fløj-
døren A.
Hvis man herefter vil åbne fløjdøren B,
skal man trykke håndtaget C-fig. 93i pi-
lens retning. Ved standsning med bagdø-
rene åbne i en vinkel på 90°,
vil dørene blokere for baglygterne. For
at signalere standsningen til andre kø-
retøjer, der kører i samme retning og
som ikke kan se, at bilen holder stille,
skal man bruge en advarselstrekant
eller en anden form for advarsel i hen-
hold til færdselsreglerne i det pågæl-
dende land.
VIGTIGT
Efterlad ikke bilen med åben
skydedør, hvis den holder
med front ned ad bakke. Et tilfældigt
stød kan frigøre døren, så den glider
ukontrolleret frem.
VIGTIGT
Hvis bilen forlades med åb-
ne skydedøre, skal man altid
sikre sig at de er i indgreb i dørstop-
pene.
VIGTIGT

71
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
fig. 94F0P0087m

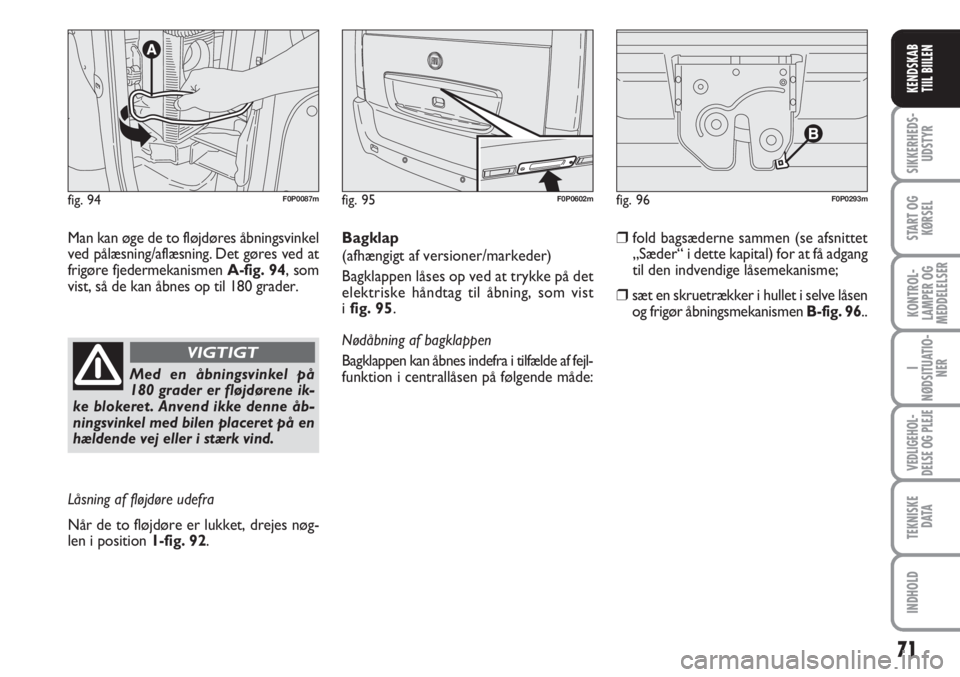

Man kan øge de to fløjdøres åbningsvinkel
ved pålæsning/aflæsning. Det gøres ved at
frigøre fjedermekanismen A-fig. 94, som
vist, så de kan åbnes op til 180 grader.
fig. 95F0P0602mfig. 96F0P0293m
Bagklap
(afhængigt af versioner/markeder)
Bagklappen låses op ved at trykke på det
elektriske håndtag til åbning, som vist
i fig. 95.
Nødåbning af bagklappen
Bagklappen kan åbnes indefra i tilfælde af fejl-
funktion i centrallåsen på følgende måde:❒fold bagsæderne sammen (se afsnittet
„Sæder“ i dette kapital) for at få adgang
til den indvendige låsemekanisme;
❒sæt en skruetrækker i hullet i selve låsen
og frigør åbningsmekanismen B-fig. 96..
Med en åbningsvinkel på
180 grader er fløjdørene ik-
ke blokeret. Anvend ikke denne åb-
ningsvinkel med bilen placeret på en
hældende vej eller i stærk vind.
VIGTIGT
Låsning af fløjdøre udefra
Når de to fløjdøre er lukket, drejes nøg-
len i position 1-fig. 92.
