Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
fig. 6
F0B0264b

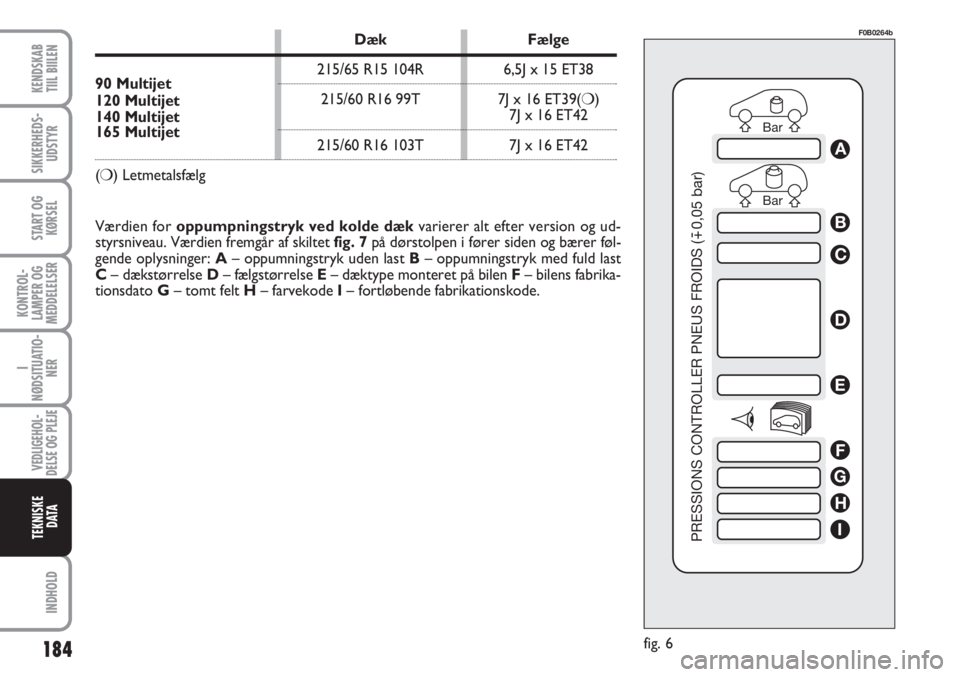

Værdien for oppumpningstryk ved kolde dækvarierer alt efter version og ud-
styrsniveau. Værdien fremgår af skiltetfig. 7 på dørstolpen i fører siden og bærer føl-
gende oplysninger:A– oppumningstryk uden last B– oppumningstryk med fuld last
C– dækstørrelse D– fælgstørrelse E – dæktype monteret på bilen F – bilens fabrika-
tionsdato G – tomt felt H– farvekode I – fortløbende fabrikationskode.
Dæk Fælge
90 Multijet215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)
140 Multijet7J x 16 ET42165 Multijet
215/60 R16 103T 7J x 16 ET42
(❍) Letmetalsfælg

185
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

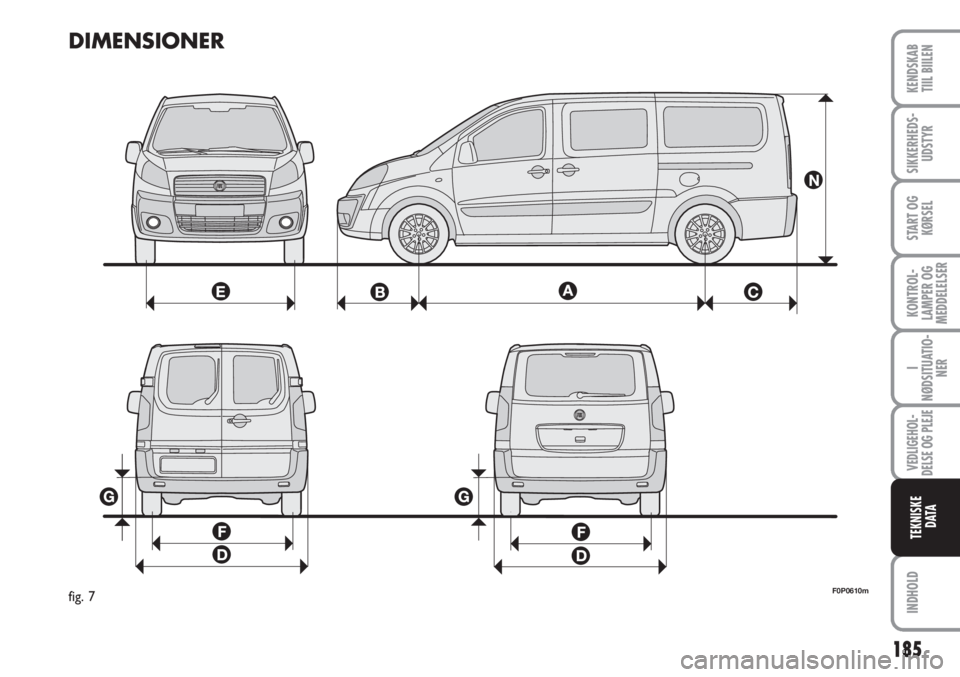

DIMENSIONER
F0P0610mfig. 7

186
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

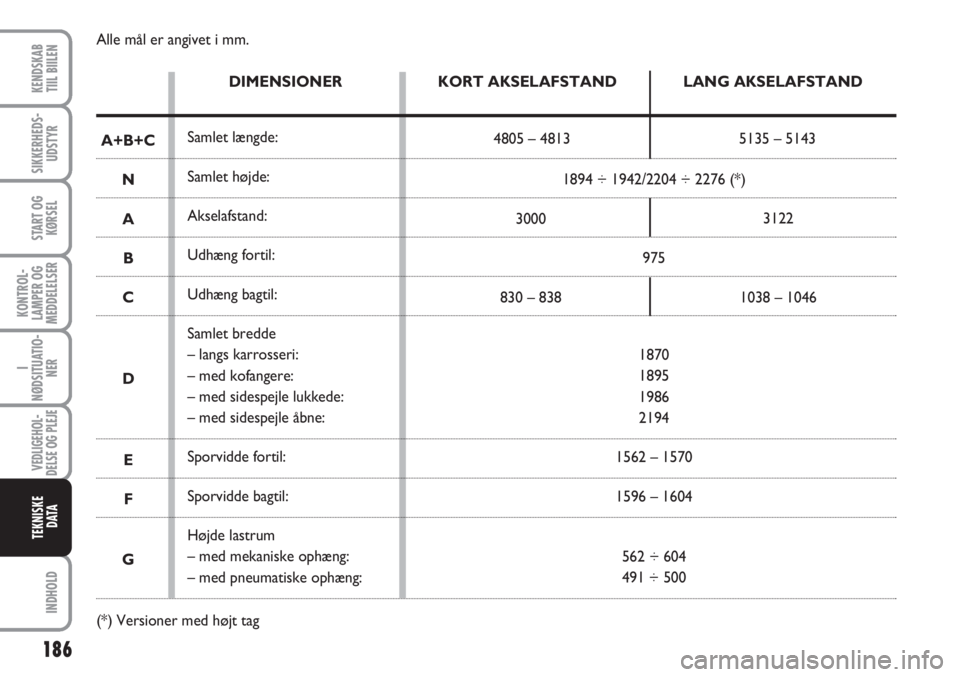

Alle mål er angivet i mm.
DIMENSIONER
Samlet længde:
Samlet højde:
Akselafstand:
Udhæng fortil:
Udhæng bagtil:
Samlet bredde
– langs karrosseri:
– med kofangere:
– med sidespejle lukkede:
– med sidespejle åbne:
Sporvidde fortil:
Sporvidde bagtil:
Højde lastrum
– med mekaniske ophæng:
– med pneumatiske ophæng:KORT AKSELAFSTAND
4805 – 4813LANG AKSELAFSTAND
5135 – 5143
1894 ÷ 1942/2204 ÷ 2276 (*)
30003122
975
830 – 838 1038 – 1046
1870
1895
1986
2194
1562 – 1570
1596 – 1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Versioner med højt tag

187
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
F0P0611mfig. 8

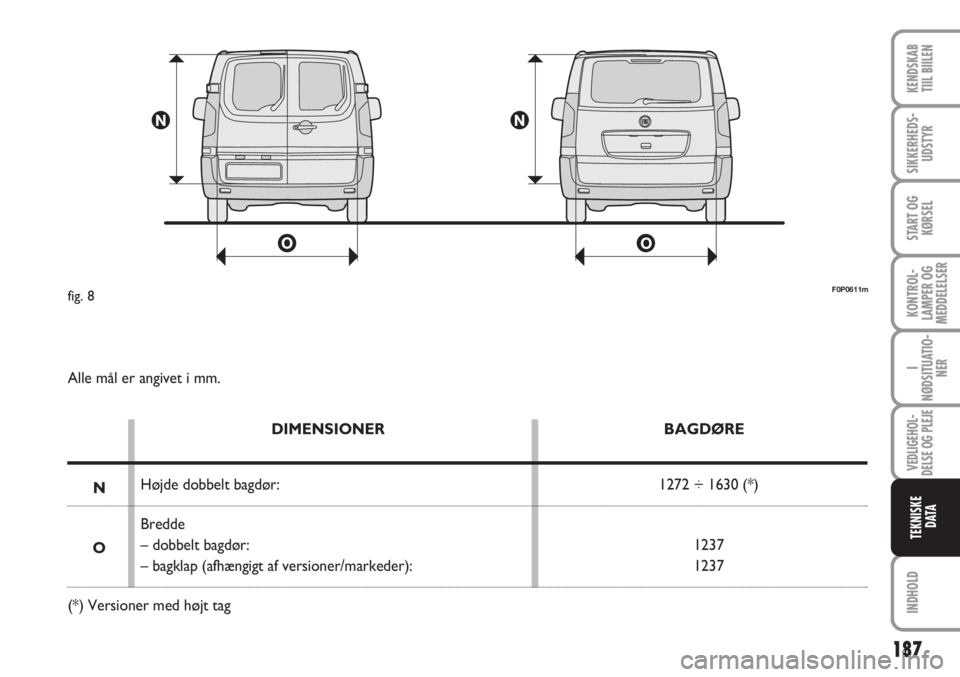

Alle mål er angivet i mm.
DIMENSIONER
Højde dobbelt bagdør:
Bredde
– dobbelt bagdør:
– bagklap (afhængigt af versioner/markeder):BAGDØRE
1272 ÷ 1630 (*)
1237
1237 N
O
(*) Versioner med højt tag

188
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

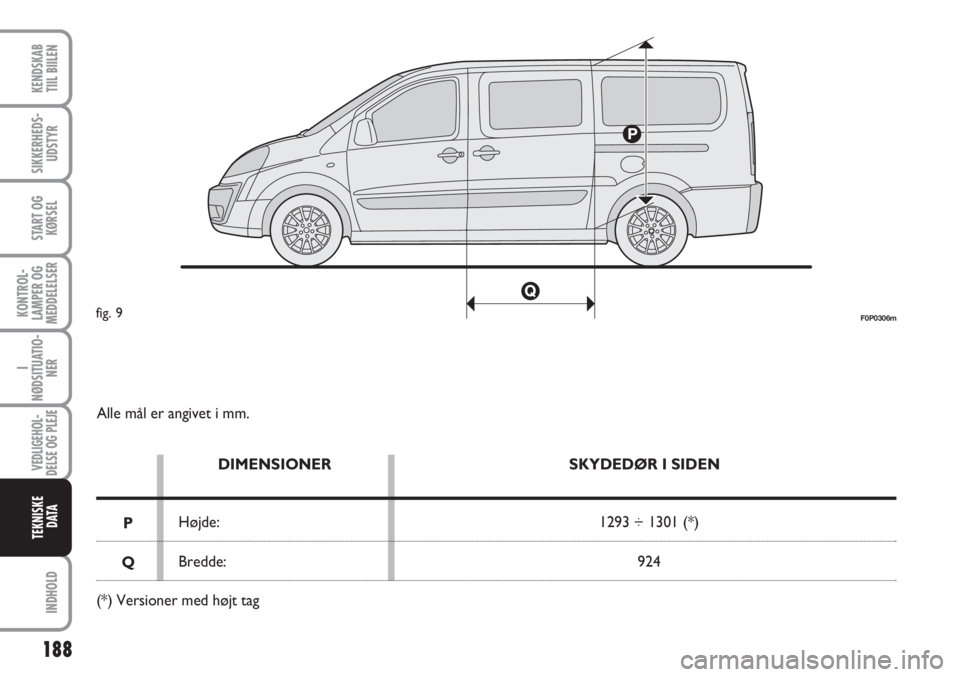

Alle mål er angivet i mm.
DIMENSIONER
Højde:
Bredde:SKYDEDØR I SIDEN
1293 ÷ 1301 (*)
924
P
Q
(*) Versioner med højt tag
F0P0306mfig. 9

189
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
PRÆSTATIONER
Største tilladelige hastighed efter bilens første anvendelsesperiode, km/t:
90 Multijet 120 Multijet 140 Multijet 165 Multijet
145 160 170 170

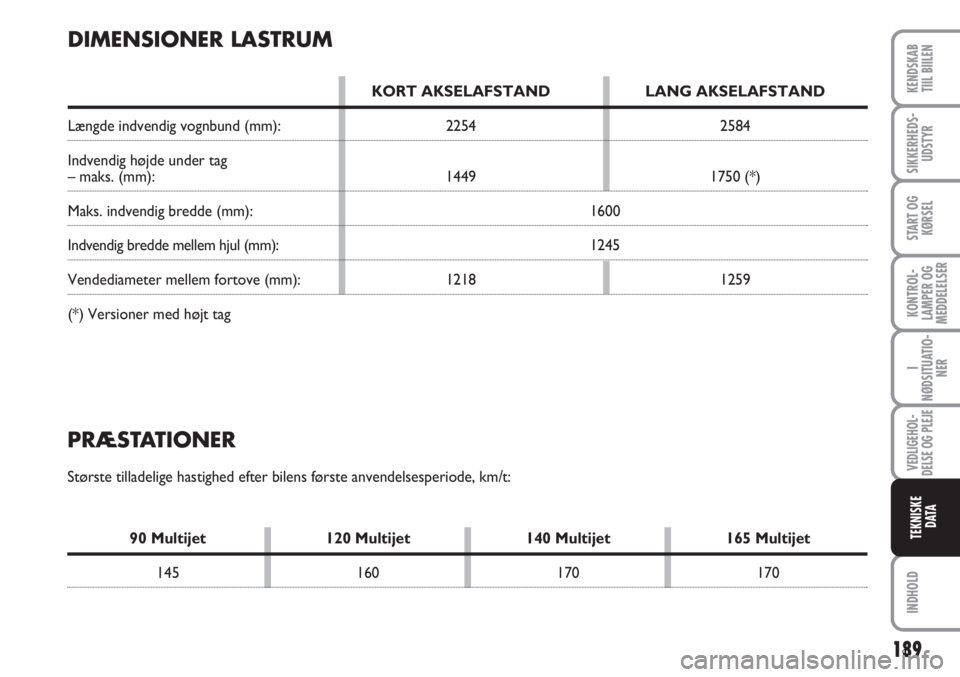

DIMENSIONER LASTRUM
KORT AKSELAFSTAND LANG AKSELAFSTAND
Længde indvendig vognbund (mm): 2254 2584
Indvendig højde under tag
– maks. (mm): 1449 1750 (*)
Maks. indvendig bredde (mm): 1600
Indvendig bredde mellem hjul (mm):1245
Vendediameter mellem fortove (mm): 1218 1259
(*) Versioner med højt tag

Motor
190
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

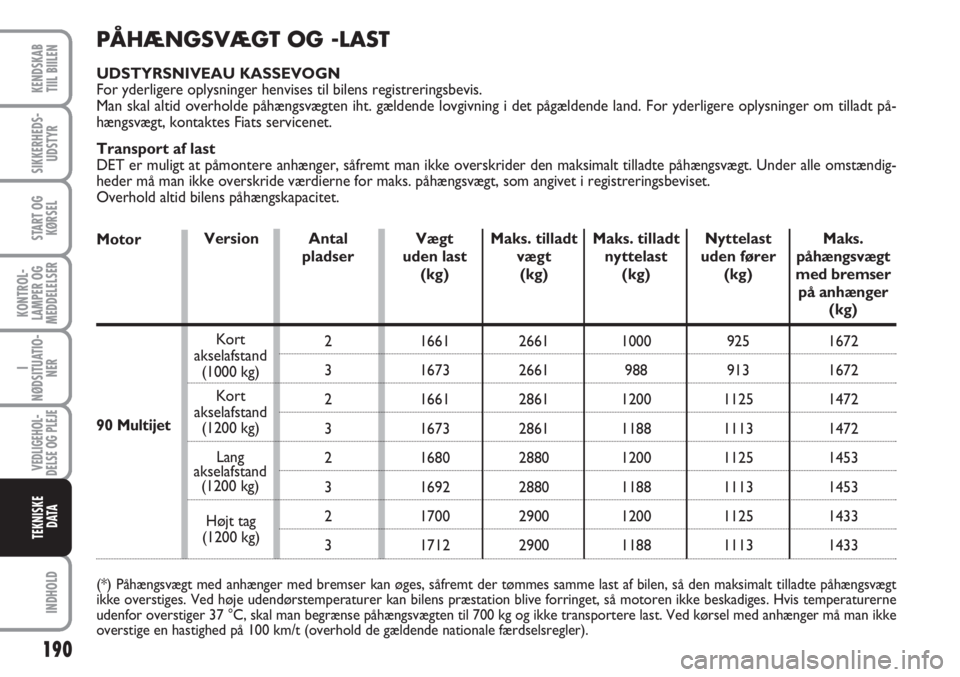

PÅHÆNGSVÆGT OG -LAST
UDSTYRSNIVEAU KASSEVOGN
For yderligere oplysninger henvises til bilens registreringsbevis.
Man skal altid overholde påhængsvægten iht. gældende lovgivning i det pågældende land. For yderligere oplysninger om tilladt på-
hængsvægt, kontaktes Fiats servicenet.
Transport af last
DET er muligt at påmontere anhænger, såfremt man ikke overskrider den maksimalt tilladte påhængsvægt. Under alle omstændig-
heder må man ikke overskride værdierne for maks. påhængsvægt, som angivet i registreringsbeviset.
Overhold altid bilens påhængskapacitet.
Antal
pladser
2
3
2
3
2
3
2
3 Version Vægt
uden last
(kg)
1661
1673
1661
1673
1680
1692
1700
1712 90 MultijetKort
akselafstand
(1000 kg)
Lang
akselafstand
(1200 kg)
Højt tag
(1200 kg)
Maks. tilladt
vægt
(kg)
2661
2661
2861
2861
2880
2880
2900
2900Maks. tilladt
nyttelast
(kg)
1000
988
1200
1188
1200
1188
1200
1188Nyttelast
uden fører
(kg)
925
913
1125
1113
1125
1113
1125
1113Maks.
påhængsvægt
med bremser
på anhænger
(kg)
1672
1672
1472
1472
1453
1453
1433
1433
(*) Påhængsvægt med anhænger med bremser kan øges, såfremt der tømmes samme last af bilen, så den maksimalt tilladte påhængsvægt
ikke overstiges. Ved høje udendørstemperaturer kan bilens præstation blive forringet, så motoren ikke beskadiges. Hvis temperaturerne
udenfor overstiger 37 °C, skal man begrænse påhængsvægten til 700 kg og ikke transportere last. Ved kørsel med anhænger må man ikke
overstige en hastighed på 100 km/t (overhold de gældende nationale færdselsregler).
Kort
akselafstand
(1200 kg)

Motor
Motor
191
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

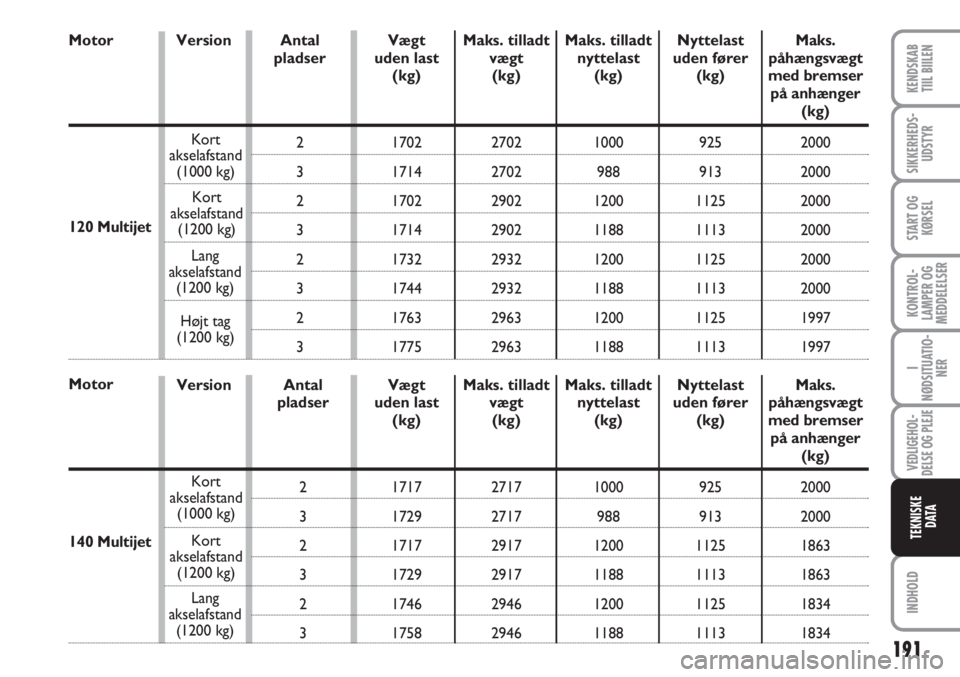

Antal
