2011 FIAT SCUDO Brugs- og vedligeholdelsesvejledning (in Danish)

104
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

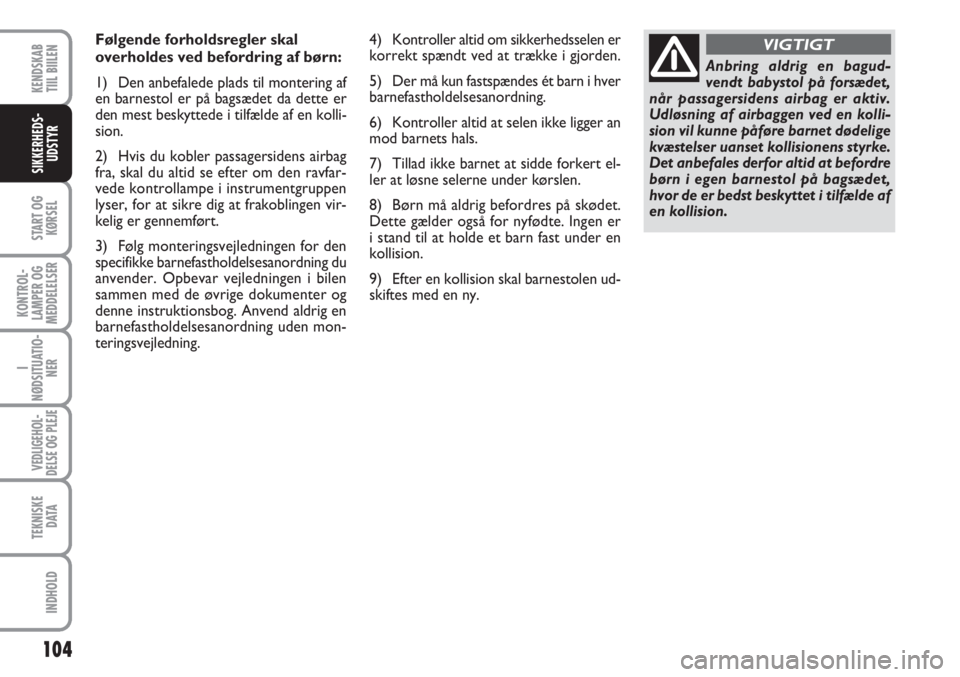

Følgende forholdsregler skal
overholdes ved befordring af børn:
1) Den anbefalede plads til montering af
en barnestol er på bagsædet da dette er
den mest beskyttede i tilfælde af en kolli-
sion.
2) Hvis du kobler passagersidens airbag
fra, skal du altid se efter om den ravfar-
vede kontrollampe i instrumentgruppen
lyser, for at sikre dig at frakoblingen vir-
kelig er gennemført.
3) Følg monteringsvejledningen for den
specifikke barnefastholdelsesanordning du
anvender. Opbevar vejledningen i bilen
sammen med de øvrige dokumenter og
denne instruktionsbog. Anvend aldrig en
barnefastholdelsesanordning uden mon-
teringsvejledning.4) Kontroller altid om sikkerhedsselen er
korrekt spændt ved at trække i gjorden.
5) Der må kun fastspændes ét barn i hver
barnefastholdelsesanordning.
6) Kontroller altid at selen ikke ligger an
mod barnets hals.
7) Tillad ikke barnet at sidde forkert el-
ler at løsne selerne under kørslen.
8) Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen er
i stand til at holde et barn fast under en
kollision.
9) Efter en kollision skal barnestolen ud-
skiftes med en ny.
Anbring aldrig en bagud-
vendt babystol på forsædet,
når passagersidens airbag er aktiv.
Udløsning af airbaggen ved en kolli-
sion vil kunne påføre barnet dødelige
kvæstelser uanset kollisionens styrke.
Det anbefales derfor altid at befordre
børn i egen barnestol på bagsædet,
hvor de er bedst beskyttet i tilfælde af
en kollision.
VIGTIGT

105
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

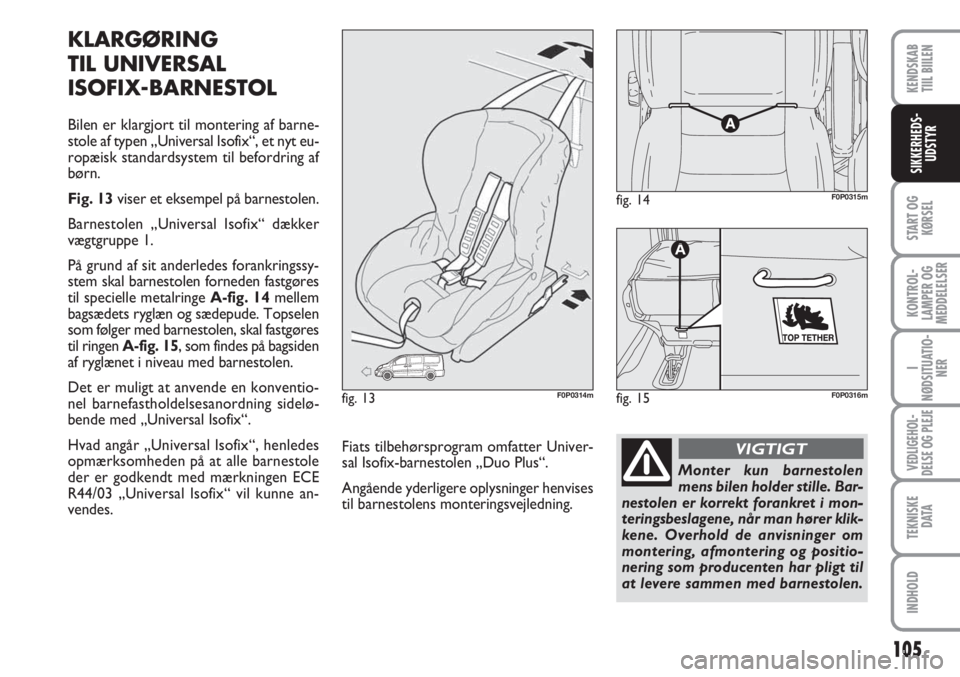

KLARGØRING
TIL UNIVERSAL
ISOFIX-BARNESTOL
Bilen er klargjort til montering af barne-
stole af typen „Universal Isofix“, et nyt eu-
ropæisk standardsystem til befordring af
børn.
Fig. 13viser et eksempel på barnestolen.
Barnestolen „Universal Isofix“ dækker
vægtgruppe 1.
På grund af sit anderledes forankringssy-
stem skal barnestolen forneden fastgøres
til specielle metalringe A-fig. 14mellem
bagsædets ryglæn og sædepude. Topselen
som følger med barnestolen, skal fastgøres
til ringen A-fig. 15, som findes på bagsiden
af ryglænet i niveau med barnestolen.
Det er muligt at anvende en konventio-
nel barnefastholdelsesanordning sidelø-
bende med „Universal Isofix“.
Hvad angår „Universal Isofix“, henledes
opmærksomheden på at alle barnestole
der er godkendt med mærkningen ECE
R44/03 „Universal Isofix“ vil kunne an-
vendes.
fig. 14F0P0315m
fig. 13F0P0314mfig. 15
A
F0P0316m
Monter kun barnestolen
mens bilen holder stille. Bar-
nestolen er korrekt forankret i mon-
teringsbeslagene, når man hører klik-
kene. Overhold de anvisninger om
montering, afmontering og positio-
nering som producenten har pligt til
at levere sammen med barnestolen.
VIGTIGTFiats tilbehørsprogram omfatter Univer-
sal Isofix-barnestolen „Duo Plus“.
Angående yderligere oplysninger henvises
til barnestolens monteringsvejledning.

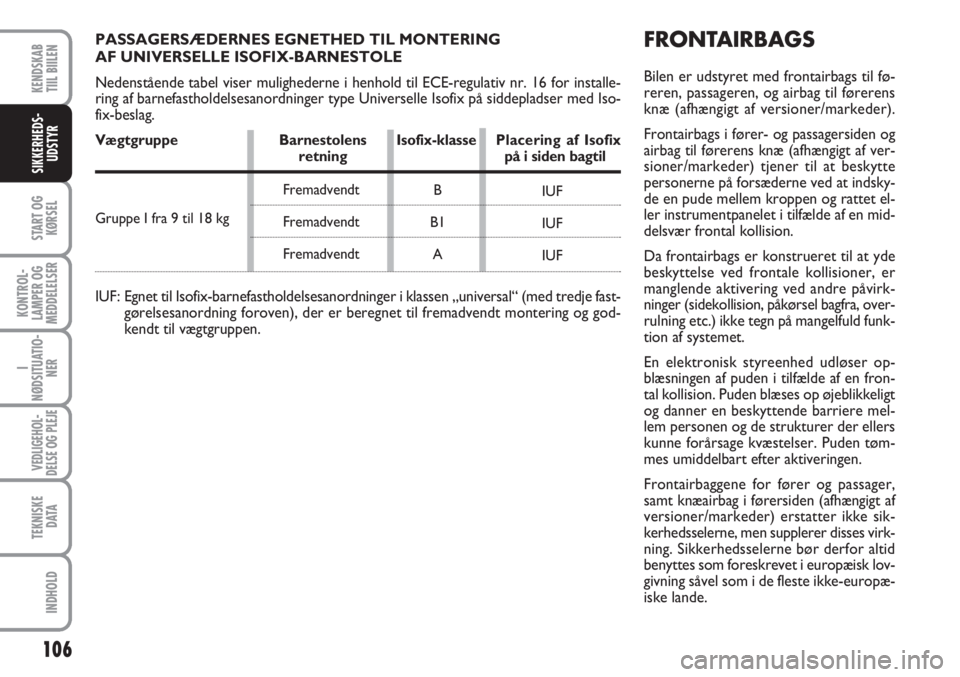

PASSAGERSÆDERNES EGNETHED TIL MONTERING
AF UNIVERSELLE ISOFIX-BARNESTOLE
Nedenstående tabel viser mulighederne i henhold til ECE-regulativ nr. 16 for installe-
ring af barnefastholdelsesanordninger type Universelle Isofix på siddepladser med Iso-
fix-beslag.
Vægtgruppe Barnestolens Isofix-klasse Placering af Isofix retning på i siden bagtil
IUF: Egnet til Isofix-barnefastholdelsesanordninger i klassen „universal“ (med tredje fast-
gørelsesanordning foroven), der er beregnet til fremadvendt montering og god-
kendt til vægtgruppen.
106
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
FRONTAIRBAGS
Bilen er udstyret med frontairbags til fø-
reren, passageren, og airbag til førerens
knæ (afhængigt af versioner/markeder).
Frontairbags i fører- og passagersiden og
airbag til førerens knæ (afhængigt af ver-
sioner/markeder) tjener til at beskytte
personerne på forsæderne ved at indsky-
de en pude mellem kroppen og rattet el-
ler instrumentpanelet i tilfælde af en mid-
delsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre påvirk-
ninger (sidekollision, påkørsel bagfra, over-
rulning etc.) ikke tegn på mangelfuld funk-
tion af systemet.
En elektronisk styreenhed udløser op-
blæsningen af puden i tilfælde af en fron-
tal kollision. Puden blæses op øjeblikkeligt
og danner en beskyttende barriere mel-
lem personen og de strukturer der ellers
kunne forårsage kvæstelser. Puden tøm-
mes umiddelbart efter aktiveringen.
Frontairbaggene for fører og passager,
samt knæairbag i førersiden (afhængigt af
versioner/markeder) erstatter ikke sik-
kerhedsselerne, men supplerer disses virk-
ning. Sikkerhedsselerne bør derfor altid
benyttes som foreskrevet i europæisk lov-
givning såvel som i de fleste ikke-europæ-
iske lande.
B
B1
AIUF
IUF
IUF Fremadvendt
Fremadvendt
Fremadvendt Gruppe I fra 9 til 18 kg

107
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

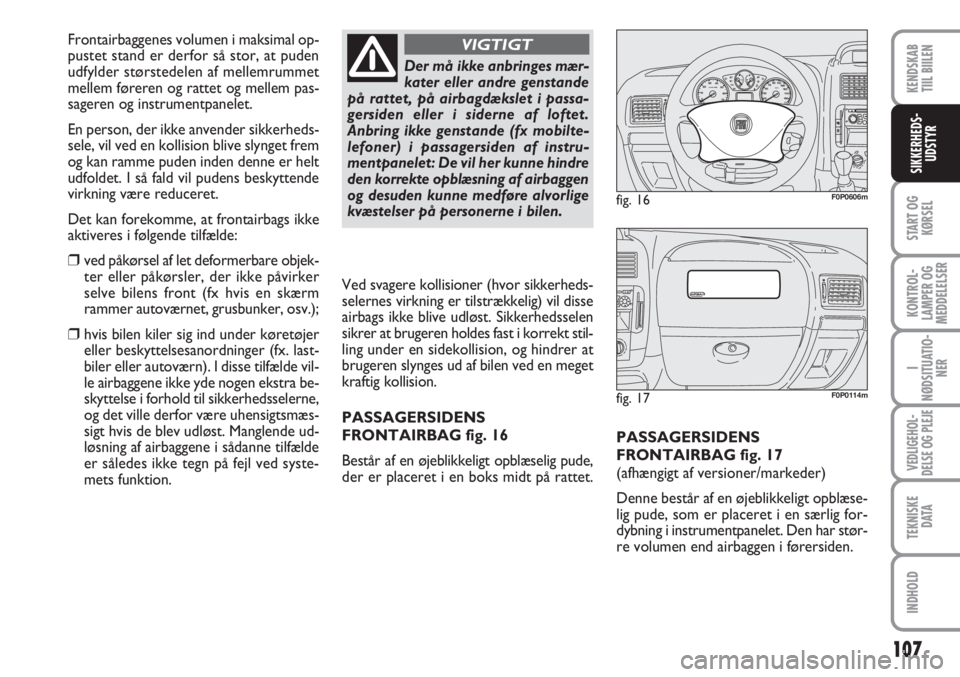

PASSAGERSIDENS
FRONTAIRBAG fig. 17
(afhængigt af versioner/markeder)
Denne består af en øjeblikkeligt opblæse-
lig pude, som er placeret i en særlig for-
dybning i instrumentpanelet. Den har stør-
re volumen end airbaggen i førersiden.
fig. 16F0P0606m
fig. 17F0P0114m
Ved svagere kollisioner (hvor sikkerheds-
selernes virkning er tilstrækkelig) vil disse
airbags ikke blive udløst. Sikkerhedsselen
sikrer at brugeren holdes fast i korrekt stil-
ling under en sidekollision, og hindrer at
brugeren slynges ud af bilen ved en meget
kraftig kollision.
PASSAGERSIDENS
FRONTAIRBAG fig. 16
Består af en øjeblikkeligt opblæselig pude,
der er placeret i en boks midt på rattet.
Der må ikke anbringes mær-
kater eller andre genstande
på rattet, på airbagdækslet i passa-
gersiden eller i siderne af loftet.
Anbring ikke genstande (fx mobilte-
lefoner) i passagersiden af instru-
mentpanelet: De vil her kunne hindre
den korrekte opblæsning af airbaggen
og desuden kunne medføre alvorlige
kvæstelser på personerne i bilen.
VIGTIGTFrontairbaggenes volumen i maksimal op-
pustet stand er derfor så stor, at puden
udfylder størstedelen af mellemrummet
mellem føreren og rattet og mellem pas-
sageren og instrumentpanelet.
En person, der ikke anvender sikkerheds-
sele, vil ved en kollision blive slynget frem
og kan ramme puden inden denne er helt
udfoldet. I så fald vil pudens beskyttende
virkning være reduceret.
Det kan forekomme, at frontairbags ikke
aktiveres i følgende tilfælde:
❒ved påkørsel af let deformerbare objek-
ter eller påkørsler, der ikke påvirker
selve bilens front (fx hvis en skærm
rammer autoværnet, grusbunker, osv.);
❒hvis bilen kiler sig ind under køretøjer
eller beskyttelsesanordninger (fx. last-
biler eller autoværn). I disse tilfælde vil-
le airbaggene ikke yde nogen ekstra be-
skyttelse i forhold til sikkerhedsselerne,
og det ville derfor være uhensigtsmæs-
sigt hvis de blev udløst. Manglende ud-
løsning af airbaggene i sådanne tilfælde
er således ikke tegn på fejl ved syste-
mets funktion.

108
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

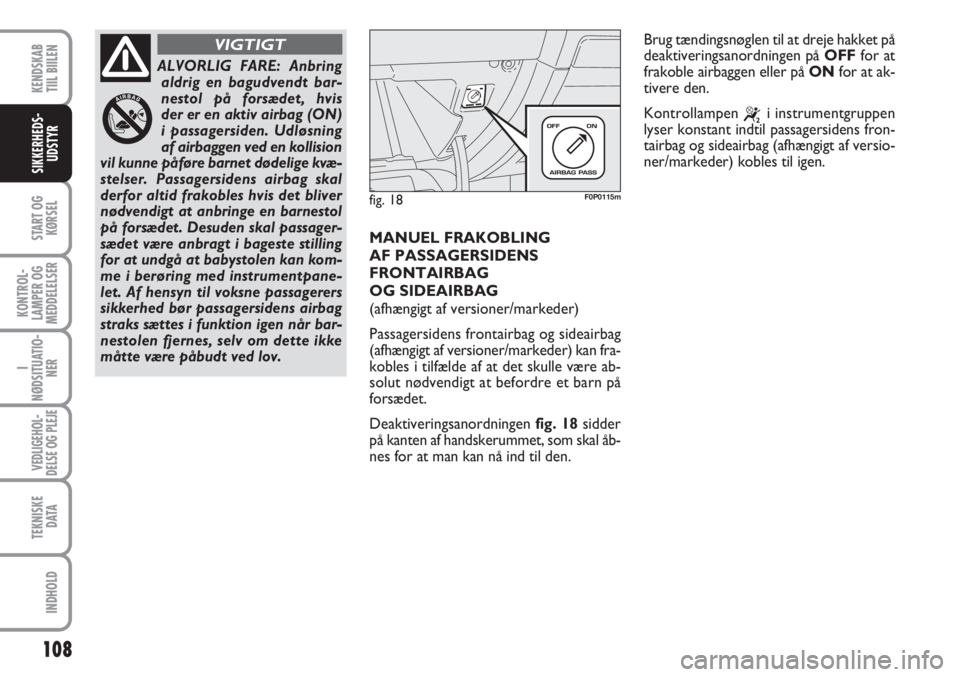

MANUEL FRAKOBLING
AF PASSAGERSIDENS
FRONTAIRBAG
OG SIDEAIRBAG
(afhængigt af versioner/markeder)
Passagersidens frontairbag og sideairbag
(afhængigt af versioner/markeder) kan fra-
kobles i tilfælde af at det skulle være ab-
solut nødvendigt at befordre et barn på
forsædet.
Deaktiveringsanordningen fig. 18sidder
på kanten af handskerummet, som skal åb-
nes for at man kan nå ind til den.
ALVORLIG FARE: Anbring
aldrig en bagudvendt bar-
nestol på forsædet, hvis
der er en aktiv airbag (ON)
i passagersiden. Udløsning
af airbaggen ved en kollision
vil kunne påføre barnet dødelige kvæ-
stelser. Passagersidens airbag skal
derfor altid frakobles hvis det bliver
nødvendigt at anbringe en barnestol
på forsædet. Desuden skal passager-
sædet være anbragt i bageste stilling
for at undgå at babystolen kan kom-
me i berøring med instrumentpane-
let. Af hensyn til voksne passagerers
sikkerhed bør passagersidens airbag
straks sættes i funktion igen når bar-
nestolen fjernes, selv om dette ikke
måtte være påbudt ved lov.
VIGTIGT
fig. 18F0P0115m
Brug tændingsnøglen til at dreje hakket på
deaktiveringsanordningen på OFFfor at
frakoble airbaggen eller på ONfor at ak-
tivere den.
Kontrollampen
“i instrumentgruppen
lyser konstant indtil passagersidens fron-
tairbag og sideairbag (afhængigt af versio-
ner/markeder) kobles til igen.

109
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

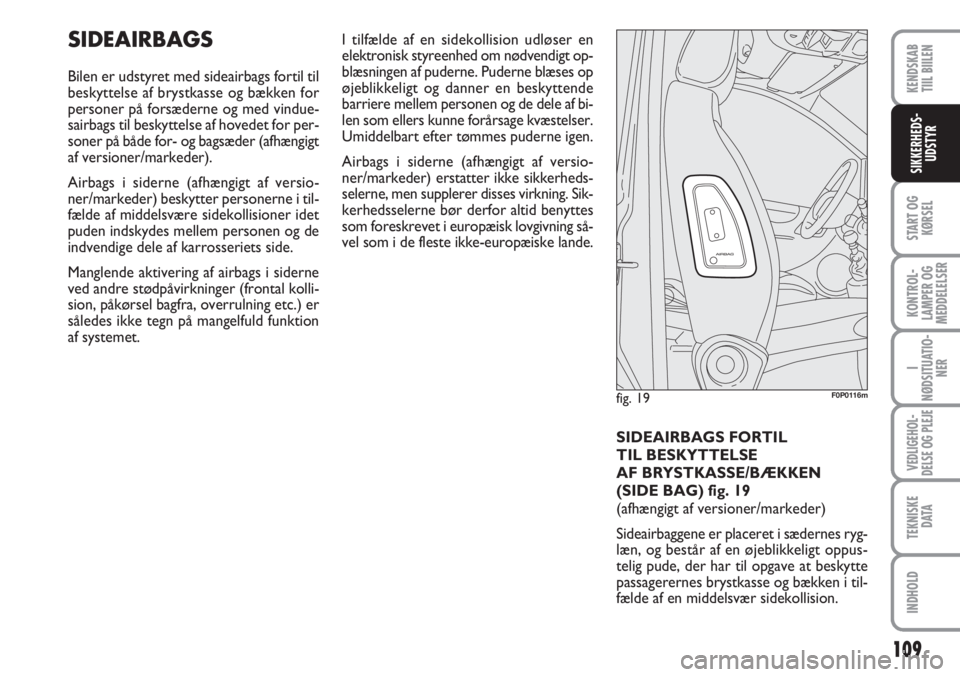

SIDEAIRBAGS
Bilen er udstyret med sideairbags fortil til
beskyttelse af brystkasse og bækken for
personer på forsæderne og med vindue-
sairbags til beskyttelse af hovedet for per-
soner på både for- og bagsæder (afhængigt
af versioner/markeder).
Airbags i siderne (afhængigt af versio-
ner/markeder) beskytter personerne i til-
fælde af middelsvære sidekollisioner idet
puden indskydes mellem personen og de
indvendige dele af karrosseriets side.
Manglende aktivering af airbags i siderne
ved andre stødpåvirkninger (frontal kolli-
sion, påkørsel bagfra, overrulning etc.) er
således ikke tegn på mangelfuld funktion
af systemet.I tilfælde af en sidekollision udløser en
elektronisk styreenhed om nødvendigt op-
blæsningen af puderne. Puderne blæses op
øjeblikkeligt og danner en beskyttende
barriere mellem personen og de dele af bi-
len som ellers kunne forårsage kvæstelser.
Umiddelbart efter tømmes puderne igen.
Airbags i siderne (afhængigt af versio-
ner/markeder) erstatter ikke sikkerheds-
selerne, men supplerer disses virkning. Sik-
kerhedsselerne bør derfor altid benyttes
som foreskrevet i europæisk lovgivning så-
vel som i de fleste ikke-europæiske lande.
fig. 19F0P0116m
SIDEAIRBAGS FORTIL
TIL BESKYTTELSE
AF BRYSTKASSE/BÆKKEN
(SIDE BAG) fig. 19
(afhængigt af versioner/markeder)
Sideairbaggene er placeret i sædernes ryg-
læn, og består af en øjeblikkeligt oppus-
telig pude, der har til opgave at beskytte
passagerernes brystkasse og bækken i til-
fælde af en middelsvær sidekollision.

110
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

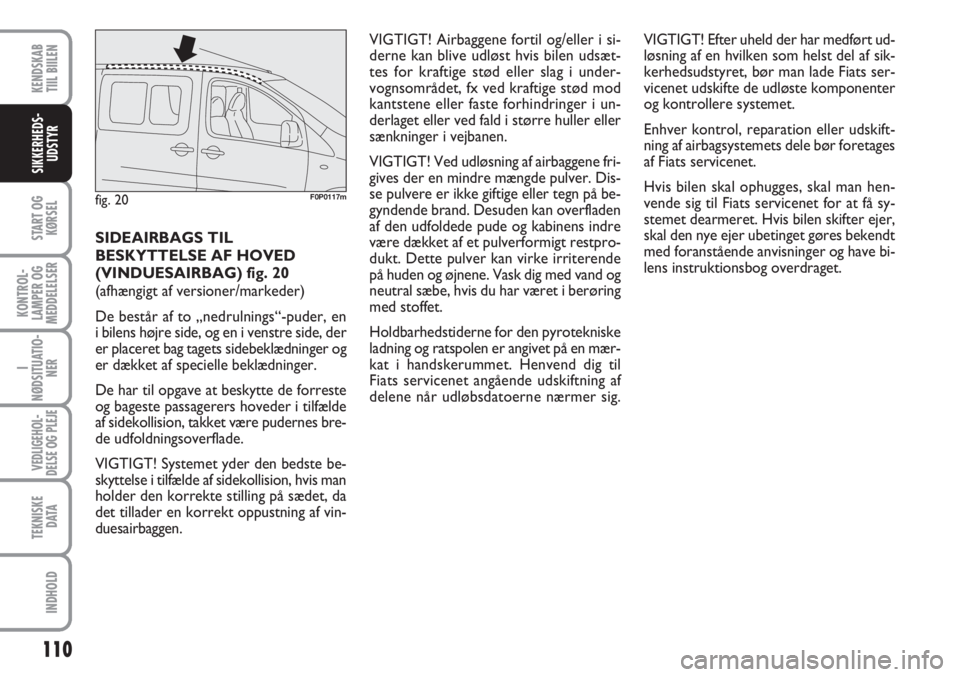

SIDEAIRBAGS TIL
BESKYTTELSE AF HOVED
(VINDUESAIRBAG) fig. 20
(afhængigt af versioner/markeder)
De består af to „nedrulnings“-puder, en
i bilens højre side, og en i venstre side, der
er placeret bag tagets sidebeklædninger og
er dækket af specielle beklædninger.
De har til opgave at beskytte de forreste
og bageste passagerers hoveder i tilfælde
af sidekollision, takket være pudernes bre-
de udfoldningsoverflade.
VIGTIGT! Systemet yder den bedste be-
skyttelse i tilfælde af sidekollision, hvis man
holder den korrekte stilling på sædet, da
det tillader en korrekt oppustning af vin-
duesairbaggen.VIGTIGT! Airbaggene fortil og/eller i si-
derne kan blive udløst hvis bilen udsæt-
tes for kraftige stød eller slag i under-
vognsområdet, fx ved kraftige stød mod
kantstene eller faste forhindringer i un-
derlaget eller ved fald i større huller eller
sænkninger i vejbanen.
VIGTIGT! Ved udløsning af airbaggene fri-
gives der en mindre mængde pulver. Dis-
se pulvere er ikke giftige eller tegn på be-
gyndende brand. Desuden kan overfladen
af den udfoldede pude og kabinens indre
være dækket af et pulverformigt restpro-
dukt. Dette pulver kan virke irriterende
på huden og øjnene. Vask dig med vand og
neutral sæbe, hvis du har været i berøring
med stoffet.
Holdbarhedstiderne for den pyrotekniske
ladning og ratspolen er angivet på en mær-
kat i handskerummet. Henvend dig til
Fiats servicenet angående udskiftning af
delene når udløbsdatoerne nærmer sig.
fig. 20F0P0117m
VIGTIGT! Efter uheld der har medført ud-
løsning af en hvilken som helst del af sik-
kerhedsudstyret, bør man lade Fiats ser-
vicenet udskifte de udløste komponenter
og kontrollere systemet.
Enhver kontrol, reparation eller udskift-
ning af airbagsystemets dele bør foretages
af Fiats servicenet.
Hvis bilen skal ophugges, skal man hen-
vende sig til Fiats servicenet for at få sy-
stemet dearmeret. Hvis bilen skifter ejer,
skal den nye ejer ubetinget gøres bekendt
med foranstående anvisninger og have bi-
lens instruktionsbog overdraget.

111
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

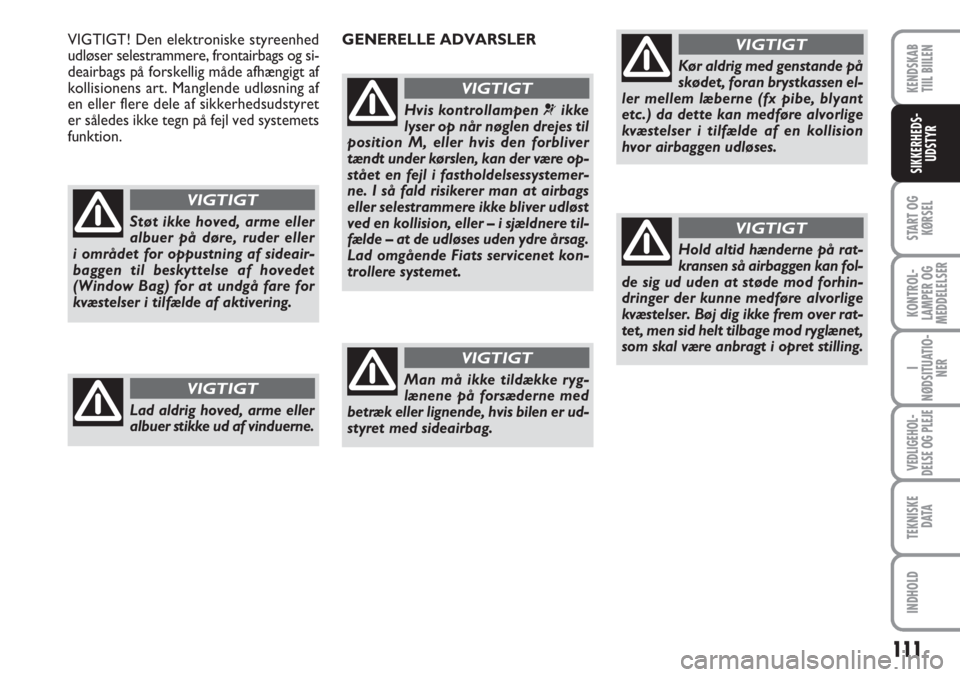

Støt ikke hoved, arme eller
albuer på døre, ruder eller
i området for oppustning af sideair-
baggen til beskyttelse af hovedet
(Window Bag) for at undgå fare for
kvæstelser i tilfælde af aktivering.
VIGTIGT
Lad aldrig hoved, arme eller
albuer stikke ud af vinduerne.
VIGTIGT
GENERELLE ADVARSLER
Hvis kontrollampen ¬ikke
lyser op når nøglen drejes til
position M, eller hvis den forbliver
tændt under kørslen, kan der være op-
stået en fejl i fastholdelsessystemer-
ne. I så fald risikerer man at airbags
eller selestrammere ikke bliver udløst
ved en kollision, eller – i sjældnere til-
fælde – at de udløses uden ydre årsag.
Lad omgående Fiats servicenet kon-
trollere systemet.
VIGTIGT
Man må ikke tildække ryg-
lænene på forsæderne med
betræk eller lignende, hvis bilen er ud-
styret med sideairbag.
VIGTIGT
Kør aldrig med genstande på
skødet, foran brystkassen el-
ler mellem læberne (fx pibe, blyant
etc.) da dette kan medføre alvorlige
kvæstelser i tilfælde af en kollision
hvor airbaggen udløses.
VIGTIGTVIGTIGT! Den elektroniske styreenhed
udløser selestrammere, frontairbags og si-
deairbags på forskellig måde afhængigt af
kollisionens art. Manglende udløsning af
en eller flere dele af sikkerhedsudstyret
er således ikke tegn på fejl ved systemets
funktion.
Hold altid hænderne på rat-
kransen så airbaggen kan fol-
de sig ud uden at støde mod forhin-
dringer der kunne medføre alvorlige
kvæstelser. Bøj dig ikke frem over rat-
tet, men sid helt tilbage mod ryglænet,
som skal være anbragt i opret stilling.
VIGTIGT
