Indstilling af ur på
midterkonsollens display
På nogle versioner findes en midterkonsol
med display, hvor klokkeslættet vises. For
indstilling af uret henvises til tillægget
CONNECT NAV i kapitlet „Gode råd,
betjening og generelle oplysninger“ i af-
snittet „Konfigurationer“.
SERVICELAMPER
Styrer serviceintervallerne alt efter bru-
gen af bilen.
Funktion
Når tændingsnøglen sættes i, og i nogle se-
kunder herefter, tænder servicenøgle-
symbolet, som angiver serviceindgrebene.
Displayet for samlet kilometertal angivet
resterende antal kilometer (afrundet tal),
indtil næste service. Serviceintervallerne
beregnes ud fra sidste nulstilling af tælle-
ren.
Intervallerne bestemmes af to parametre:
❒kørt antal kilometer;
❒tiden siden sidste serviceindgreb.Efter at have drejet tæn-
dingsnøglen i position Mog
i nogle sekunder, blinker ser-
vicenøglesymbolet og det re-
sterende antal kilometer ef-
ter overskridelse af serviceintervallet vises. Serviceinterval over 1.000 km
Eksempel: Der kan køres 4.800 km in-
den næste serviceindgreb. Efter at have
drejet tændingsnøglen i position Mog
i nogle sekunder, viser displayet:
Kilometerangivelsen kan va-
riere tidsmæssigt alt efter fø-
rerens kørevaner.
F0P0354m
F0P0355m
I nogle sekunder efter at man har drejet
tændingsnøglen i position M, vises olieni-
veauet, og herefter skiftes til kilometertæl-
leren, som viser kilometertal i alt og pr. dag.
Serviceinterval under 1.000 km
Efter at have drejet tændingsnøglen i po-
sition Mog i nogle sekunder, blinker ser-
vicenøglesymbolet og det resterende an-
tal kilometer vises:Når motoren kører, forbliver
servicenøglesymbolet tændt
indtil serviceindgrebet er ud-
ført.
OLIEMÅLER
Når tæn dingsnøglen dre jes
i po si tion Mog efter vi sning af det re -
ste ren de an tal ki lo me ter in d til næste se -
rvi ce in te rval, vi ser måle ren kor tva rigt
olie ni ve au et i bund kar ret. Hvis med de -
lel sen „OIL“ vi ses sam men med et lyd si -
gnal el ler en med de lel se, er oliem æng -
den i mo to ren util stræk ke lig. Hvis med -
de lel sen „OIL –“ blin ker, an gi ver det fejl
i mo to ro lie ni ve au sen so ren.
Overskridelse af serviceinterval.
OIL OK
F0P0356m
Inden man når de to serviceintervaller:
servicenøglesymbolet tænder, også når det
toårige serviceinterval er overskredet.

Bilens indtræk er modstands-
dygtigt mod det slid, der frem-
kommer ved normal brug af
bilen. Det er dog nødvendigt
at undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør så-
som metalspænder, beslag, fastgørelser
af velcro og lignende, idet disse med et
højt tryk på samme sted trykker på trå-
dene og herved vil kunne fremkalde
brud på nogle af trådene med en her-
af følgende beskadigelse af betrækket.
17
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Afstand til mål
Angiver afstanden til det indtastede mål,
hvis navigationsfunktionen er i brug.
Kørt afstand
Angiver den kørte afstand fra turens start
efter nulstilling af tælleren (reset).
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstoffor-
brug beregnet fra turens start efter nul-
stilling af tælleren (reset).
Gennemsnitshastighed
Angiver gennemsnitshastigheden beregnet
fra turens start efter nulstilling af tælleren
(reset).
TRIPCOMPUTER
Tripcomputeren viser følgende informa-
tioner på skift ved gentagne tryk på knap-
pen fig. 16for enden af kontaktarmen:
Aktionsradius, øjeblikkeligt forbrug,
afstand til mål, trip 1 (kørt afstand,
gennemsnitligt forbrug og hastighed)
og trip 2 (kørt afstand, gennemsnit-
ligt forbrug og hastighed).
Alle disse oplysninger vises på displayet på
det infotelematiske system CONNECT.
Reset: Nulstiller værdierne. Tryk og hold
knappen vist i fig. 16nede i mere end 2 se-
kunder.
Aktionsradius
Angiver hvor langt bilen kan køre inden
den skal tankes op, forudsat at kørselsbe-
tingelserne forbliver uændrede.
Øjeblikkeligt forbrug
Angiver ændringen i det gennemsnitlige
brændstofforbrug i de sidste sekunders
kørsel.
fig. 16F0P0041m
FORSÆDER
Alle indstillinger skal foreta-
ges mens bilen holder stille.
VIGTIGT

18
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

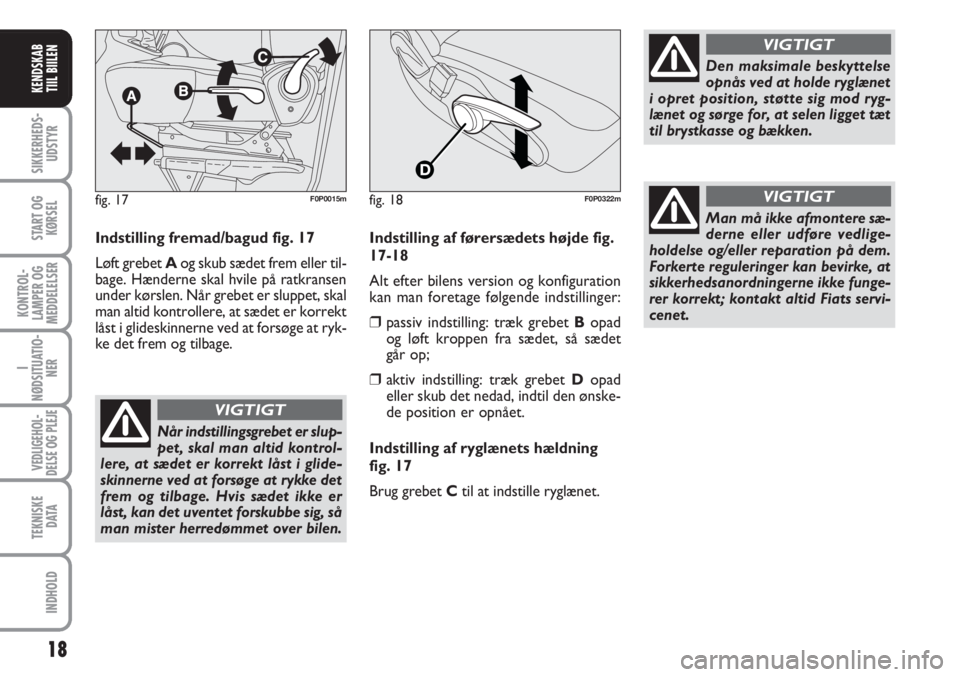

Indstilling fremad/bagud fig. 17
Løft grebet Aog skub sædet frem eller til-
bage. Hænderne skal hvile på ratkransen
under kørslen. Når grebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at ryk-
ke det frem og tilbage.
Når indstillingsgrebet er slup-
pet, skal man altid kontrol-
lere, at sædet er korrekt låst i glide-
skinnerne ved at forsøge at rykke det
frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig, så
man mister herredømmet over bilen.
VIGTIGT
Den maksimale beskyttelse
opnås ved at holde ryglænet
i opret position, støtte sig mod ryg-
lænet og sørge for, at selen ligget tæt
til brystkasse og bækken.
VIGTIGT
Man må ikke afmontere sæ-
derne eller udføre vedlige-
holdelse og/eller reparation på dem.
Forkerte reguleringer kan bevirke, at
sikkerhedsanordningerne ikke funge-
rer korrekt; kontakt altid Fiats servi-
cenet.
VIGTIGTfig. 17F0P0015m
Indstilling af førersædets højde fig.
17-18
Alt efter bilens version og konfiguration
kan man foretage følgende indstillinger:
❒passiv indstilling: træk grebet Bopad
og løft kroppen fra sædet, så sædet
går op;
❒aktiv indstilling: træk grebet Dopad
eller skub det nedad, indtil den ønske-
de position er opnået.
Indstilling af ryglænets hældning
fig. 17
Brug grebet C til at indstille ryglænet.
fig. 18F0P0322m

19
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
fig. 18/aF0P0016m
fig. 19
AB
F0P0017m
fig. 20F0P0018m
fig. 21F0P0019m
Indstilling af lændestøtte fig. 18/a
(afhængigt af versioner/markeder)
Brug grebet Atil at indstille lændestøtten
mellem ryggen og ryglænet.
Opvarmning af sæder fig. 19
(afhængigt af versioner/markeder)
Med tændingsnøglen i position Mskal man
trykke på knappen Aeller B(førerside el-
ler passagerside) for at slå varmen til/fra.
Knappens lampe lyser, når funktionen er
tændt.ARMLÆN FORAN fig. 20-21
(afhængigt af versioner/markeder)
Mellem forsæderne findes der på nogle
versioner to armlæn.
Indstillingen foretages på følgende måde:
❒løft armlænet i position A;
❒sænk armlænet helt ned i position B;
fig. 22F0P0122m
❒løft igen armlænet i den ønskede posi-
tion C.
TOPERSONERS BÆNKESÆDE
FORAN
(afhængigt af versioner/markeder)
Bænkesædet er fastgjort med trepunkts-
sele og oprulningsmekanisme.
Det kan være sammenklappeligt fig. 22,
så det kan bruges som bord. Sædet foldes
sammen ved at trække i klappen.

20
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
SAMMENKLAPNING,
AFMONTERING OG
MONTERING AF BÆNKESÆDE
BAGEST
For afmontering og mon-
tering af bænkesædet skal
man holde ryglænet nede mod pu-
den for at undgå kontakt med sæ-
dets ledmekanismer.
VIGTIGT

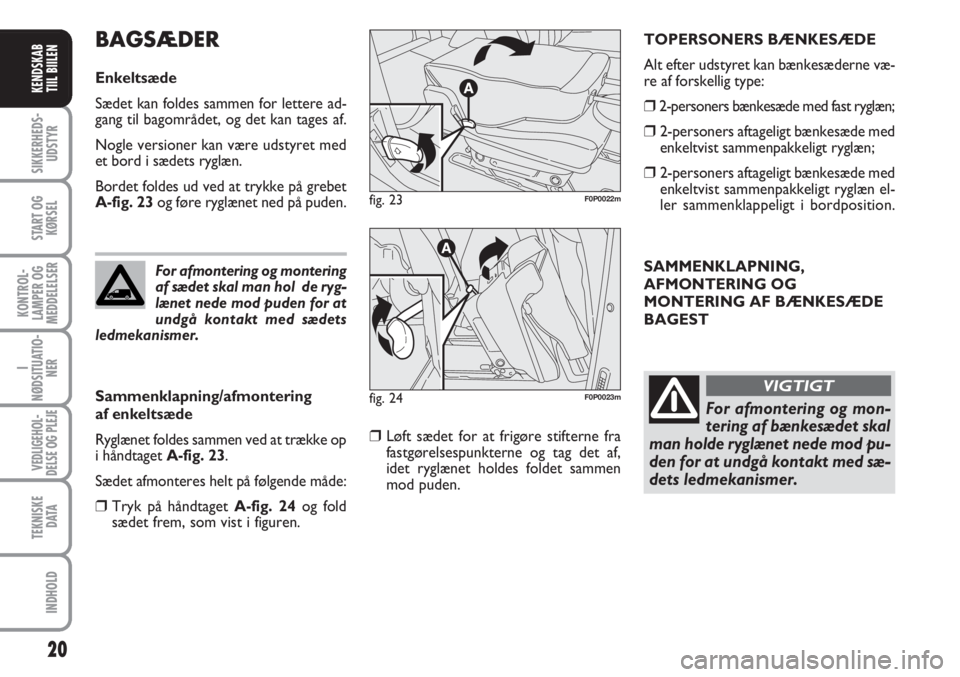

BAGSÆDER
Enkeltsæde
Sædet kan foldes sammen for lettere ad-
gang til bagområdet, og det kan tages af.
Nogle versioner kan være udstyret med
et bord i sædets ryglæn.
Bordet foldes ud ved at trykke på grebet
A-fig. 23og føre ryglænet ned på puden.
Sammenklapning/afmontering
af enkeltsæde
Ryglænet foldes sammen ved at trække op
i håndtaget A-fig. 23.
Sædet afmonteres helt på følgende måde:
❒Tryk på håndtaget A-fig. 24og fold
sædet frem, som vist i figuren.
❒Løft sædet for at frigøre stifterne fra
fastgørelsespunkterne og tag det af,
idet ryglænet holdes foldet sammen
mod puden.
fig. 23F0P0022m
fig. 24F0P0023m
For afmontering og montering
af sædet skal man hol de ryg-
lænet nede mod puden for at
undgå kontakt med sædets
ledmekanismer.
TOPERSONERS BÆNKESÆDE
Alt efter udstyret kan bænkesæderne væ-
re af forskellig type:
❒2-personers bænkesæde med fast ryglæn;
❒2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn;
❒2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn el-
ler sammenklappeligt i bordposition.

21
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Ryglænet klappes sammen ved at trække
i grebet A-fig. 25.
Sædet afmonteres på følgende måde:
– sænk nakkestøtterne helt;
fig. 25F0P0024m
Sørg for, at fastgørings-
punkterne på gulvet altid
er rene. Snavs kan bevirke, at sæ-
derne ikke kan fastgøres korrekt.
VIGTIGT
Inden kørsel skal man sik-
re sig, at alle sæder vender
i køreretningen og at de er korrekt
fastgjort i deres fastgøringspunk-
ter. Kun i denne position funge-
rer sikkerhedsselerne korrekt.
VIGTIGTfig. 26F0P0025m
– klap ryglænet sammen, som vist tidligere;
– sædet klappes sammen ved at løfte gre-
betA-fig. 26;
– løft sædet for at frigøre de to stifter fra
fastgørelsespunkterne og tag det af, idet
ryglænet holdes foldet sammen mod pu-
den.
Sædet genmonteres på følgende måde:
– løft bænkesædet og sæt stifterne i fast-
gøringspunkterne på gulvet og sørg for, at
de er korrekt sat i;
– før sædet tilbage til det automatisk fast-
gøres i de bageste fastgøringspunkter.

22
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

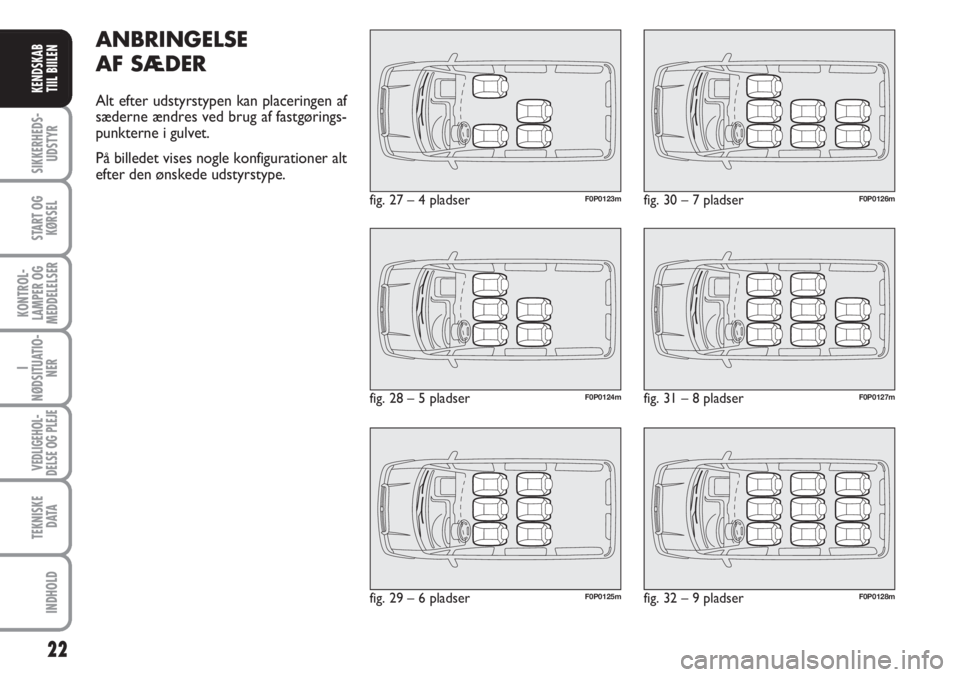

ANBRINGELSE
AF SÆDER
Alt efter udstyrstypen kan placeringen af
sæderne ændres ved brug af fastgørings-
punkterne i gulvet.
På billedet vises nogle konfigurationer alt
efter den ønskede udstyrstype.
fig. 27 – 4 pladserF0P0123m
fig. 28 – 5 pladserF0P0124m
fig. 29 – 6 pladserF0P0125m
fig. 30 – 7 pladserF0P0126m
fig. 31 – 8 pladserF0P0127m
fig. 32 – 9 pladserF0P0128m

23
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

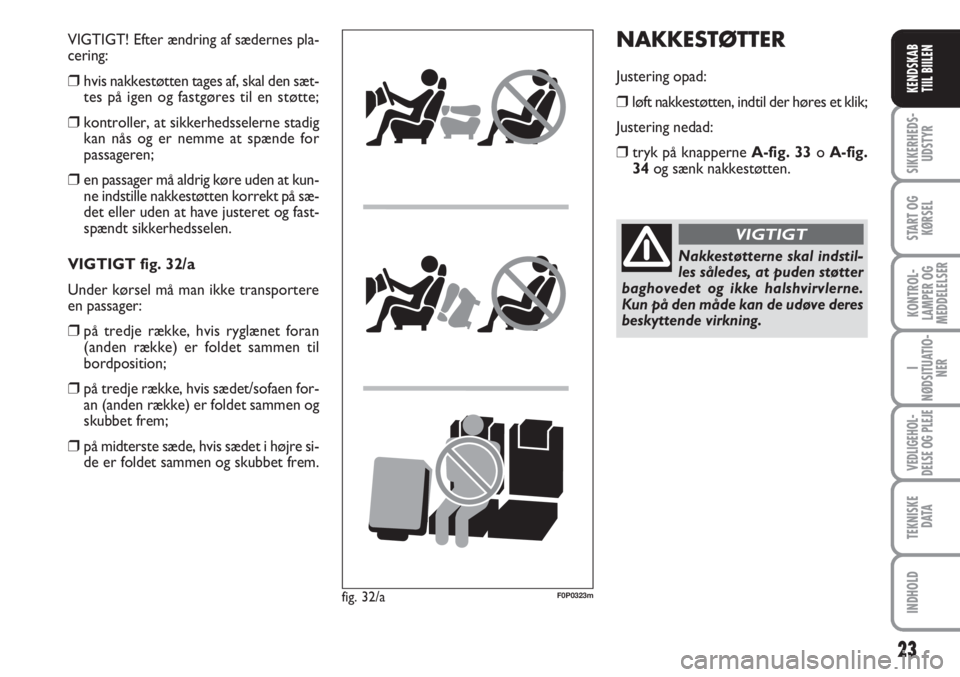

NAKKESTØTTER
Justering opad:
❒løft nakkestøtten, indtil der høres et klik;
Justering nedad:
❒tryk på knapperne A-fig. 33o A-fig.
34og sænk nakkestøtten.
Nakkestøtterne skal indstil-
les således, at puden støtter
baghovedet og ikke halshvirvlerne.
Kun på den måde kan de udøve deres
beskyttende virkning.
VIGTIGT
VIGTIGT! Efter ændring af sædernes pla-
cering:
❒hvis nakkestøtten tages af, skal den sæt-
tes på igen og fastgøres til en støtte;
❒kontroller, at sikkerhedsselerne stadig
kan nås og er nemme at spænde for
passageren;
❒en passager må aldrig køre uden at kun-
ne indstille nakkestøtten korrekt på sæ-
det eller uden at have justeret og fast-
spændt sikkerhedsselen.
VIGTIGT fig. 32/a
Under kørsel må man ikke transportere
en passager:
❒på tredje række, hvis ryglænet foran
(anden række) er foldet sammen til
bordposition;
❒på tredje række, hvis sædet/sofaen for-
an (anden række) er foldet sammen og
skubbet frem;
❒på midterste sæde, hvis sædet i højre si-
de er foldet sammen og skubbet frem.
fig. 32/aF0P0323m
