2011 FIAT SCUDO alarm

4
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILENINSTRUMENTBRÆT .......................................................... 5
SYMBOLER ............................................................................ 6
FIAT CODE STARTSPÆRRE ............................................ 6
NØGLER ................................................................................ 7
ALARM ................................................................................... 10
TÆNDINGSLÅS ................................................................... 12
INSTRUMENTGRUPPE ...................................................... 13
INSTRUMENTER ................................................................. 14
DISPLAY ................................................................................. 15
SERVICELAMPER ................................................................. 16
TRIPCOMPUTER ................................................................. 17
FORSÆDER ........................................................................... 17
BAGSÆDER .......................................................................... 20
ANBRINGELSE AF SÆDER ............................................... 22
HOVEDSTØTTER ............................................................... 23
RAT ......................................................................................... 24
FØRERSPEJLE ........................................................................ 25
VARME- OG VENTILATIONSANLÆG ......................... 27
MANUELT AIRCONDITIONANLÆG ........................... 31
2-ZONERS AUTOMATISK KLIMAANLÆG ................. 37
3-ZONERS KLIMAANLÆG .............................................. 45
UDVENDIG BELYSNING .................................................. 47
VISKERE- OG VASKERE .................................................... 50
CRUISE CONTROL (FARTPILOT) ................................. 54FARTBEGRÆNSER .............................................................. 57
INDVENDIG BELYSNING ................................................. 60
KONTAKTER ....................................................................... 61
BRÆNDSTOFAFBRYDER ................................................. 64
INDVENDIGT UDSTYR .................................................... 65
DØRE ...................................................................................... 69
RULLEGARDIN TIL BAGAGE .......................................... 73
RUDEOPTRÆK .................................................................... 74
MOTORHJELM ..................................................................... 76
TAGBAGAGEBÆRER/SKIHOLDER ................................ 77
HJULOPHÆNG .................................................................... 78
GODE RÅD VEDRØRENDE LAST .................................. 79
FORLYGTER ......................................................................... 81
ABS-SYSTEM ......................................................................... 82
ESP-SYSTEM .......................................................................... 84
EOBD-SYSTEM ..................................................................... 87
PARKERINGSSENSORER .................................................. 88
AUTORADIO ....................................................................... 89
TILBEHØR KØBT AF BRUGEREN .................................. 90
PÅFYLDNING AF BRÆNDSTOF .................................... 91
MILJØBESKYTTELSE ........................................................... 92
K K
E E
N N
D D
S S
K K
A A
B B
T T
I I
I I
L L
B B
I I
I I
L L
E E
N N

10
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

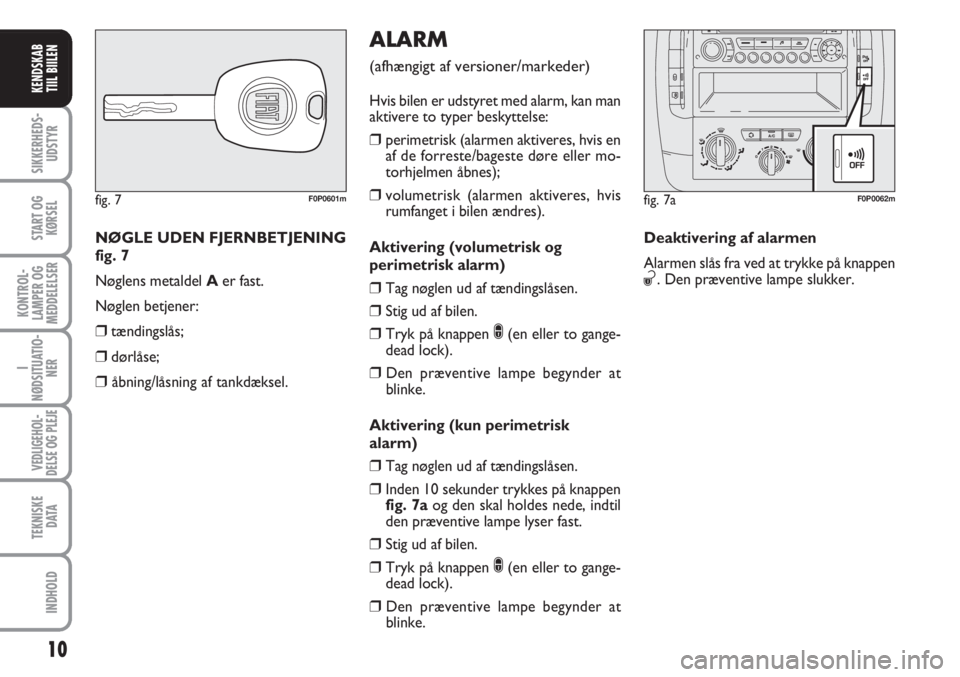

NØGLE UDEN FJERNBETJENING
fig. 7
Nøglens metaldel Aer fast.
Nøglen betjener:
❒tændingslås;
❒dørlåse;
❒åbning/låsning af tankdæksel.
fig. 7F0P0601m
ALARM
(afhængigt af versioner/markeder)
Hvis bilen er udstyret med alarm, kan man
aktivere to typer beskyttelse:
❒perimetrisk (alarmen aktiveres, hvis en
af de forreste/bageste døre eller mo-
torhjelmen åbnes);
❒volumetrisk (alarmen aktiveres, hvis
rumfanget i bilen ændres).
Aktivering (volumetrisk og
perimetrisk alarm)
❒Tag nøglen ud af tændingslåsen.
❒Stig ud af bilen.
❒Tryk på knappen ∫(en eller to gange-
dead lock).
❒Den præventive lampe begynder at
blinke.
Aktivering (kun perimetrisk
alarm)
❒Tag nøglen ud af tændingslåsen.
❒Inden 10 sekunder trykkes på knappen
fig. 7a og den skal holdes nede, indtil
den præventive lampe lyser fast.
❒Stig ud af bilen.
❒Tryk på knappen ∫(en eller to gange-
dead lock).
❒Den præventive lampe begynder at
blinke.Deaktivering af alarmen
Alarmen slås fra ved at trykke på knappen
ª. Den præventive lampe slukker.
fig. 7aF0P0062m

63
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
DEAKTIVERING AF DEN
VOLUMETRISKE ALARM
(afhængigt af versioner/markeder)
Tryk på knappen fig. 73på instrument-
panelet på midterkonsollen for at slå den
volumetriske alarm fra.
Herefter er det kun den perimetriske
alarm, der er aktiveret.
Deaktiveringen angives ved at lysdioden
på knappen lyser op.
For yderligere oplysninger henvises til af-
snittet „Alarm“ i dette kapitel.
fig. 72F0P0063m
DEAKTIVERING AF
PARKERINGSSENSORER
(afhængigt af versioner/markeder)
Tryk på knappen fig. 72på instrument-
panelet på midterkonsollen for at slå par-
keringssensorerne fra.
Deaktiveringen angives ved at lysdioden
på knappen lyser op.
Tryk på knappen igen for at slå senso-
rerne til.
VIGTIGT!Parkeringssensorernes til-
stand (slået til eller fra) lagres i systemet,
når motoren slukkes.
fig. 73F0P0062m
CENTRALÅS FOR SKYDEDØRE
I SIDEN OG BAGDØRE
(afhængigt af versioner/markeder)
For samtidig låsning af skydedørene i siden
og bagdøre skal man trykke på knappen
fig. 71på instrumentpanelet på midter-
konsollen, uafhængigt af tændingsnøglens
position.
Aktiveringen af denne funktion vises ved
at knappens lysdiode tændes.
Dørene låses op ved igen at trykke på
knappen.
fig. 71F0P0061m

77
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

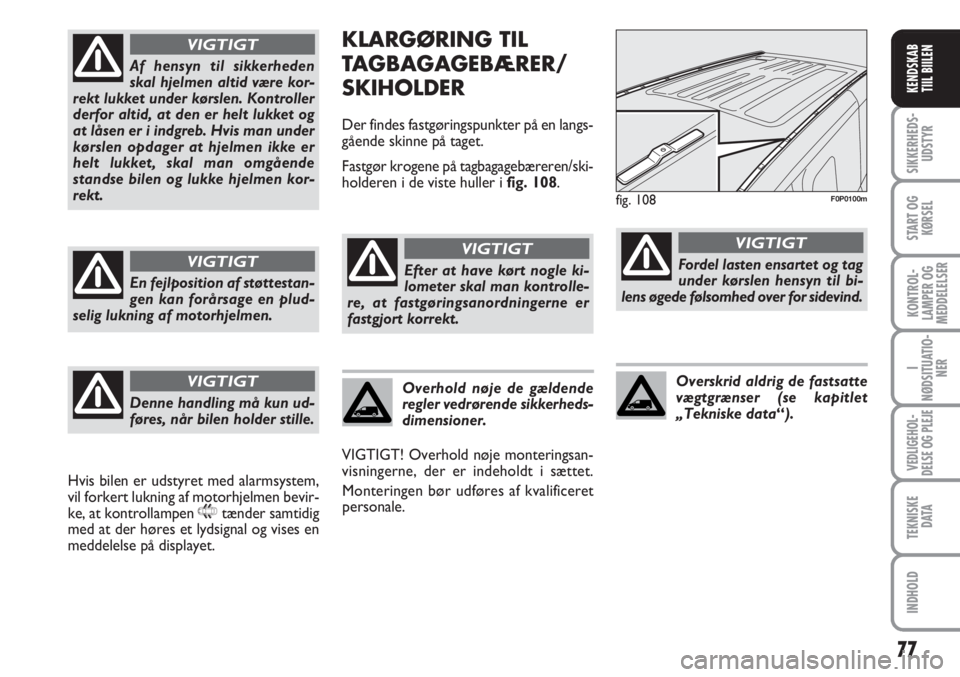

KLARGØRING TIL
TAGBAGAGEBÆRER/
SKIHOLDER
Der findes fastgøringspunkter på en langs-
gående skinne på taget.
Fastgør krogene på tagbagagebæreren/ ski-
holderen i de viste huller i fig. 108.
Monteringen bør udføres af kvalificeret
personale.
fig. 108F0P0100m
Efter at have kørt nogle ki-
lometer skal man kontrolle-
re, at fastgøringsanordningerne er
fastgjort korrekt.
VIGTIGT
Overhold nøje de gældende
regler vedrørende sikkerheds-
dimensioner.
VIGTIGT! Overhold nøje monteringsan-
visningerne, der er indeholdt i sættet.
Fordel lasten ensartet og tag
under kørslen hensyn til bi-
lens øgede følsomhed over for sidevind.
VIGTIGT
Overskrid aldrig de fastsatte
vægtgrænser (se kapitlet
„Tekniske data“).
Af hensyn til sikkerheden
skal hjelmen altid være kor-
rekt lukket under kørslen. Kontroller
derfor altid, at den er helt lukket og
at låsen er i indgreb. Hvis man under
kørslen opdager at hjelmen ikke er
helt lukket, skal man omgående
standse bilen og lukke hjelmen kor-
rekt.
VIGTIGT
En fejlposition af støttestan-
gen kan forårsage en plud-
selig lukning af motorhjelmen.
VIGTIGT
Denne handling må kun ud-
føres, når bilen holder stille.
VIGTIGT
Hvis bilen er udstyret med alarmsystem,
vil forkert lukning af motorhjelmen bevir-
ke, at kontrollampen
9tænder samtidig
med at der høres et lydsignal og vises en
meddelelse på displayet.

RADIOSENDERE
OG MOBILTELEFONER
Apparater, der udsender radiobølger (fx
mobiltelefoner e-tacs, CB og lignende), må
ikke benyttes i bilen medmindre der an-
vendes en separat antenne udvendigt på
bilen.
VIGTIGT! Brugen af sådant udstyr i kabi-
nen (uden udvendig antenne) kan, ud over
eventuelle helbredsmæssige risici for fø-
rer og passagerer, medføre funktionsfor-
styrrelser i bilens elektriske systemer til
skade for sikkerheden.
Desuden kan effektiviteten af apparater-
nes sende- og modtagefunktion være ned-
sat på grund af karrosseriets skærmende
virkning.
Hvad angår EU-godkendte mobiltelefoner
(GSM, GPRS, UMTS), skal den medføl-
gende brugsvejledning fra producenten af
mobiltelefonen nøje følges.TILBEHØR KØBT
AF BRUGEREN
Hvis man efter køb af bilen ønsker at mon-
tere elektriske tilbehør i bilen, der kræver
permanent elforsyning (alarm, satellitty-
verisikring, osv.) eller tilbehør, der tyn-
ger på den elektriske balance, kontaktes
Fiats servicenet, hvis personale, udover at
foreslå de bedst egnede anordninger
i Fiats tilbehørsprogram, vurderer det
samlede elforbrug og kontrollerer, om bi-
lens elsystem er i stand til at klare den
krævede belastning eller, om det derimod
er nødvendigt at integrere det med et
større batteri.
90
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
INSTALLATION AF ELEKTRISK
OG ELEKTRONISK UDSTYR
Elektrisk eller elektronisk udstyr, der
monteres efter anskaffelsen af bilen, skal
have følgende mærkning:
Fiat Auto S.p.A. godkender installationen
af transceivers forudsat at installationen
udføres fagmæssigt, i overensstemmelse
med producentens anvisninger og på et
specialiseret servicecenter.
VIGTIGT! Hvis installationen af en anord-
ning medfører ændringer af bilens egen-
skaber, kan bilen blive kasseret til syn.
Desuden kan garantien bortfalde for så
vidt angår fejl og skader der skyldes den
pågældende ændring, eller som direkte el-
ler indirekte kan henføres hertil.
Fiat Auto S.p.A. påtager sig intet ansvar for
skader i forbindelse med montering af til-
behør der ikke er leveret eller anbefalet
af Fiat Auto S.p.A., og/eller som ikke er in-
stalleret i overensstemmelse med de giv-
ne forskrifter.
KENDSKAB
TIIL BIILEN

93
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
SIKKERHEDSSELER ............................................................. 94
SELEALARM (SBR) ............................................................... 96
SELESTRAMMERE ................................................................ 96
SIKKER BEFORDRING AF BØRN ................................... 99
KLARGØRING TIL UNIVERSAL
ISOFIX-BARNESTOL .......................................................... 105
FRONTAIRBAGS ................................................................. 106
SIDEAIRBAGS ....................................................................... 109
S S
I I
K K
K K
E E
R R
H H
E E
D D
S S
U U
D D
S S
T T
Y Y
R R

96
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR

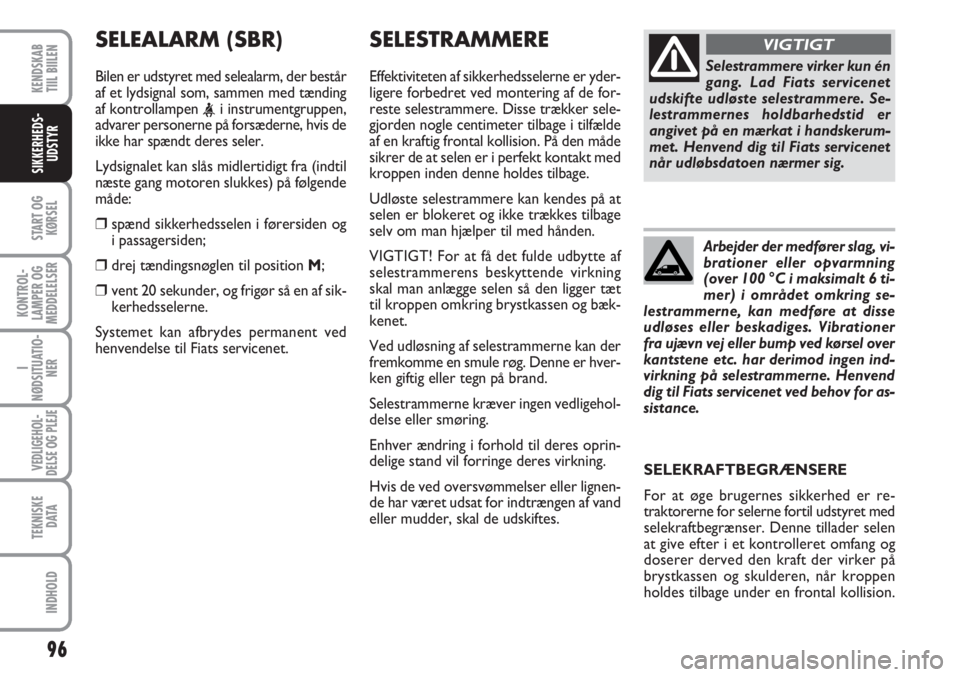

SELESTRAMMERE
Effektiviteten af sikkerhedsselerne er yder-
ligere forbedret ved montering af de for-
reste selestrammere. Disse trækker sele-
gjorden nogle centimeter tilbage i tilfælde
af en kraftig frontal kollision. På den måde
sikrer de at selen er i perfekt kontakt med
kroppen inden denne holdes tilbage.
Udløste selestrammere kan kendes på at
selen er blokeret og ikke trækkes tilbage
selv om man hjælper til med hånden.
VIGTIGT! For at få det fulde udbytte af
selestrammerens beskyttende virkning
skal man anlægge selen så den ligger tæt
til kroppen omkring brystkassen og bæk-
kenet.
Ved udløsning af selestrammerne kan der
fremkomme en smule røg. Denne er hver-
ken giftig eller tegn på brand.
Selestrammerne kræver ingen vedligehol-
delse eller smøring.
Enhver ændring i forhold til deres oprin-
delige stand vil forringe deres virkning.
Hvis de ved oversvømmelser eller lignen-
de har været udsat for indtrængen af vand
eller mudder, skal de udskiftes.SELEKRAFTBEGRÆNSERE
For at øge brugernes sikkerhed er re-
traktorerne for selerne fortil udstyret med
selekraftbegrænser. Denne tillader selen
at give efter i et kontrolleret omfang og
doserer derved den kraft der virker på
brystkassen og skulderen, når kroppen
holdes tilbage under en frontal kollision.Selestrammere virker kun én
gang. Lad Fiats servicenet
udskifte udløste selestrammere. Se-
lestrammernes holdbarhedstid er
angivet på en mærkat i handskerum-
met. Henvend dig til Fiats servicenet
når udløbsdatoen nærmer sig.
VIGTIGT
Arbejder der medfører slag, vi-
brationer eller opvarmning
(over 100 °C i maksimalt 6 ti-
mer) i området omkring se-
lestrammerne, kan medføre at disse
udløses eller beskadiges. Vibrationer
fra ujævn vej eller bump ved kørsel over
kantstene etc. har derimod ingen ind-
virkning på selestrammerne. Henvend
dig til Fiats servicenet ved behov for as-
sistance.
SELEALARM (SBR)
Bilen er udstyret med selealarm, der består
af et lydsignal som, sammen med tænding
af kontrollampen
advarer personerne på forsæderne, hvis de
ikke har spændt deres seler.
Lydsignalet kan slås midlertidigt fra (indtil
næste gang motoren slukkes) på følgende
måde:
❒spænd sikkerhedsselen i førersiden og
i passagersiden;
❒drej tændingsnøglen til position M;
❒vent 20 sekunder, og frigør så en af sik-
kerhedsselerne.
Systemet kan afbrydes permanent ved
henvendelse til Fiats servicenet.
