2011 FIAT PUNTO Návod na použitie a údržbu (in Slovak)

207
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

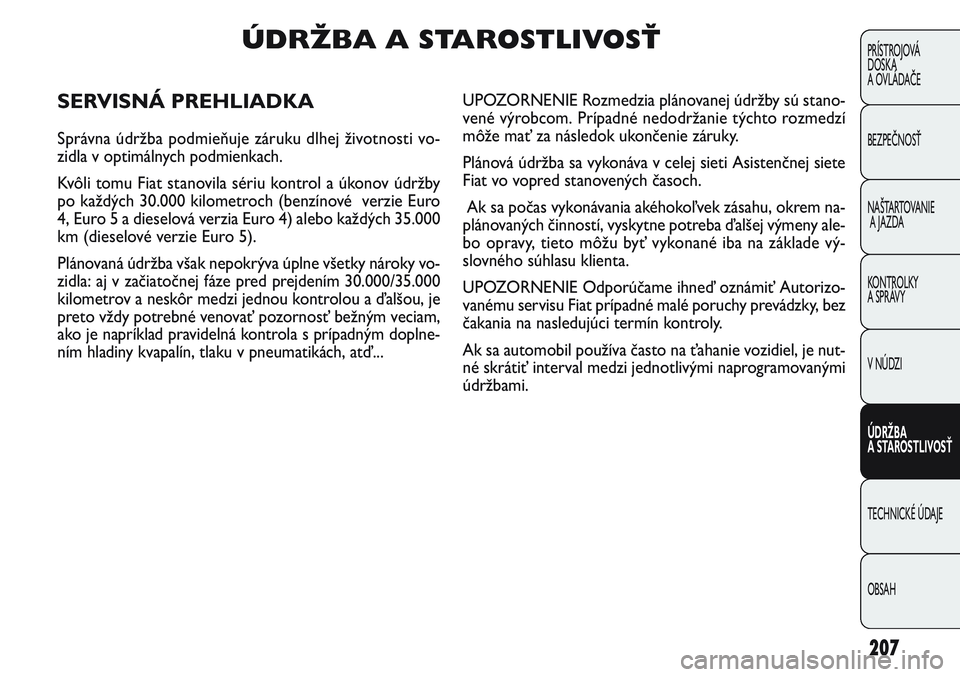

ÚDRŽBA A STAROSTLIVOSŤ
SERVISNÁ PREHLIADKA
Správna údržba podmieňuje záruku dlhej životnosti vo-
zidla v optimálnych podmienkach.
Kvôli tomu Fiat stanovila sériu kontrol a úkonov údržby
po každých 30.000 kilometroch (benzínové verzie Euro
4, Euro 5 a dieselová verzia Euro 4) alebo každých 35.000
km (dieselové verzie Euro 5).
Plánovaná údržba však nepokrýva úplne všetky nároky vo-
zidla: aj v začiatočnej fáze pred prejdením 30.000/35.000
kilometrov a neskôr medzi jednou kontrolou a ďalšou, je
preto vždy potrebné venovať pozornosť bežným veciam,
ako je napríklad pravidelná kontrola s prípadným doplne-
ním hladiny kvapalín, tlaku v pneumatikách, atď...UPOZORNENIE Rozmedzia plánovanej údržby sú stano-
vené výrobcom. Prípadné nedodržanie týchto rozmedzí
môže mať za následok ukončenie záruky.
Plánová údržba sa vykonáva v celej sieti Asistenčnej siete
Fiat vo vopred stanovených časoch.
Ak sa počas vykonávania akéhokoľvek zásahu, okrem na-
plánovaných činností, vyskytne potreba ďalšej výmeny ale-
bo opravy, tieto môžu byť vykonané iba na základe vý-
slovného súhlasu klienta.
UPOZORNENIE Odporúčame ihneď oznámiť Autorizo-
vanému servisu Fiat prípadné malé poruchy prevádzky, bez
čakania na nasledujúci termín kontroly.
Ak sa automobil používa často na ťahanie vozidiel, je nut-
né skrátiť interval medzi jednotlivými naprogramovanými
údržbami.

208
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●

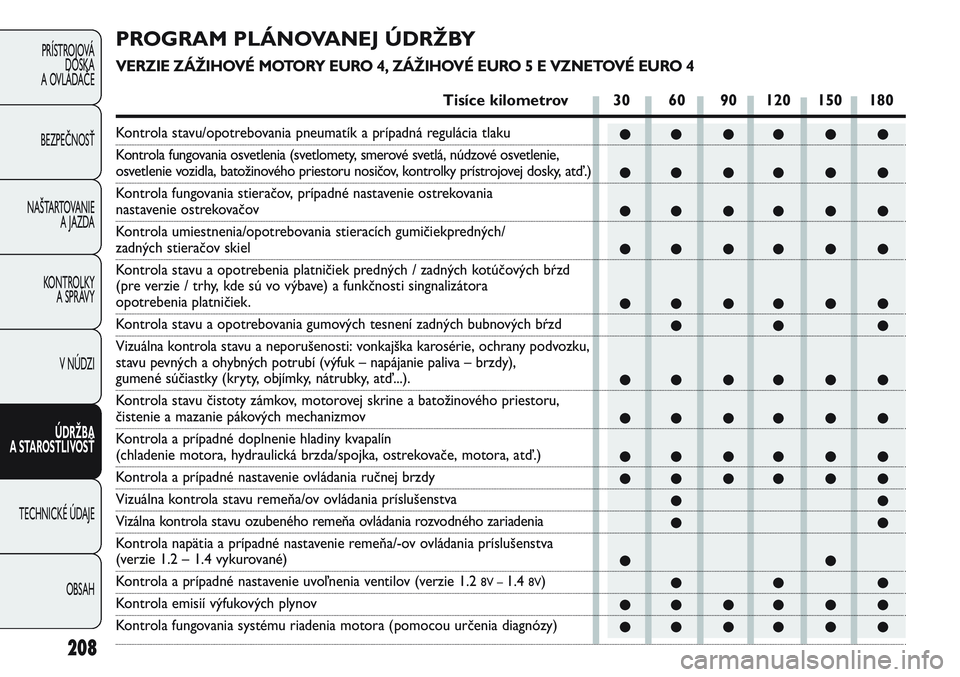

PROGRAM PLÁNOVANEJ ÚDRŽBY
VERZIE ZÁŽIHOVÉ MOTORY EURO 4, ZÁŽIHOVÉ EURO 5 E VZNETOVÉ EURO 4
Tisíce kilometrov 30 60 90 120 150 180
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá, núdzové osvetlenie,
osvetlenie vozidla, batožinového priestoru nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiekpredných/
zadných stieračov skiel
Kontrola stavu a opotrebenia platničiek predných / zadných kotúčových bŕzd
(pre verzie / trhy, kde sú vo výbave) a funkčnosti singnalizátora
opotrebenia platničiek.
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových bŕzd
Vizuálna kontrola stavu a neporušenosti: vonkajška karosérie, ochrany podvozku,
stavu pevných a ohybných potrubí (výfuk – napájanie paliva – brzdy),
gumené súčiastky (kryty, objímky, nátrubky, atď...).
Kontrola stavu čistoty zámkov, motorovej skrine a batožinového priestoru,
čistenie a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín
(chladenie motora, hydraulická brzda/spojka, ostrekovače, motora, atď.)
Kontrola a prípadné nastavenie ovládania ručnej brzdy
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
Vizálna kontrola stavu ozubeného remeňa ovládania rozvodného zariadenia
Kontrola napätia a prípadné nastavenie remeňa/-ov ovládania príslušenstva
(verzie 1.2 – 1.4 vykurované)
Kontrola a prípadné nastavenie uvoľnenia ventilov (verzie 1.2 8V – 1.4 8V)
Kontrola emisií výfukových plynov
Kontrola fungovania systému riadenia motora (pomocou určenia diagnózy)

209
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
●● ●● ● ●
●
●
●● ●● ● ●
●● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●

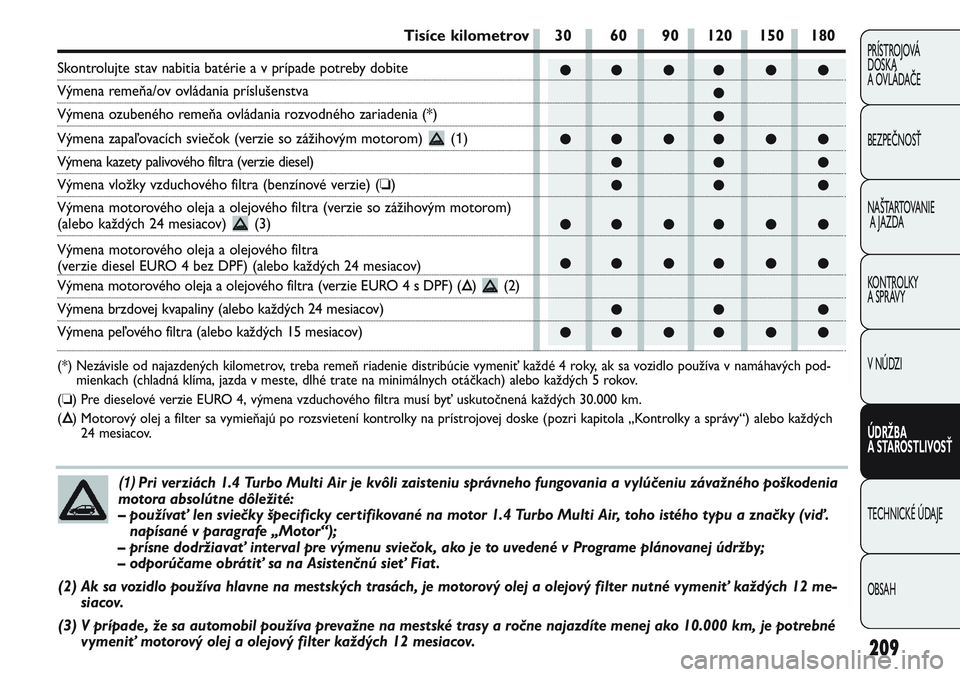

Tisíce kilometrov 30 60 90 120 150 180
Skontrolujte stav nabitia batérie a v prípade potreby dobite
Výmena remeňa/ov ovládania príslušenstva
Výmena ozubeného remeňa ovládania rozvodného zariadenia (*)
Výmena zapaľovacích sviečok (verzie so zážihovým motorom) (1)
Výmena kazety palivového filtra (verzie diesel)
Výmena vložky vzduchového filtra (benzínové verzie) (❏)
Výmena motorového oleja a olejového filtra (verzie so zážihovým motorom)
(alebo každých 24 mesiacov) (3)
Výmena motorového oleja a olejového filtra
(verzie diesel EURO 4 bez DPF) (alebo každých 24 mesiacov)
Výmena motorového oleja a olejového filtra (verzie EURO 4 s DPF) (Õ) (2)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)
Výmena peľového filtra (alebo každých 15 mesiacov)
(*) Nezávisle od najazdených kilometrov, treba remeň riadenie distribúcie vymeniť každé 4 roky, ak sa vozidlo používa v namáhavých pod-
mienkach (chladná klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo každých 5 rokov.
(❏) Pre dieselové verzie EURO 4, výmena vzduchového filtra musí byť uskutočnená každých 30.000 km.
(Õ) Motorový olej a filter sa vymieňajú po rozsvietení kontrolky na prístrojovej doske (pozri kapitola „Kontrolky a správy“) alebo každých
24 mesiacov.
(1)Pri verziách 1.4 Turbo Multi Air je kvôli zaisteniu správneho fungovania a vylúčeniu závažného poškodenia
motora absolútne dôležité:
– používať len sviečky špecificky certifikované na motor 1.4 Turbo Multi Air, toho istého typu a značky (viď.
napísané v paragrafe „Motor“);
– prísne dodržiavať interval pre výmenu sviečok, ako je to uvedené v Programe plánovanej údržby;
– odporúčame obrátiť sa na Asistenčnú sieť Fiat .
(2) Ak sa vozidlo používa hlavne na mestských trasách, je motorový olej a olejový filter nutné vymeniť každých 12 me-
siacov.
(3) V prípade, že sa automobil používa prevažne na mestské trasy a ročne najazdíte menej ako 10.000 km, je potrebné
vymeniť motorový olej a olejový filter každých 12 mesiacov.

210
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●

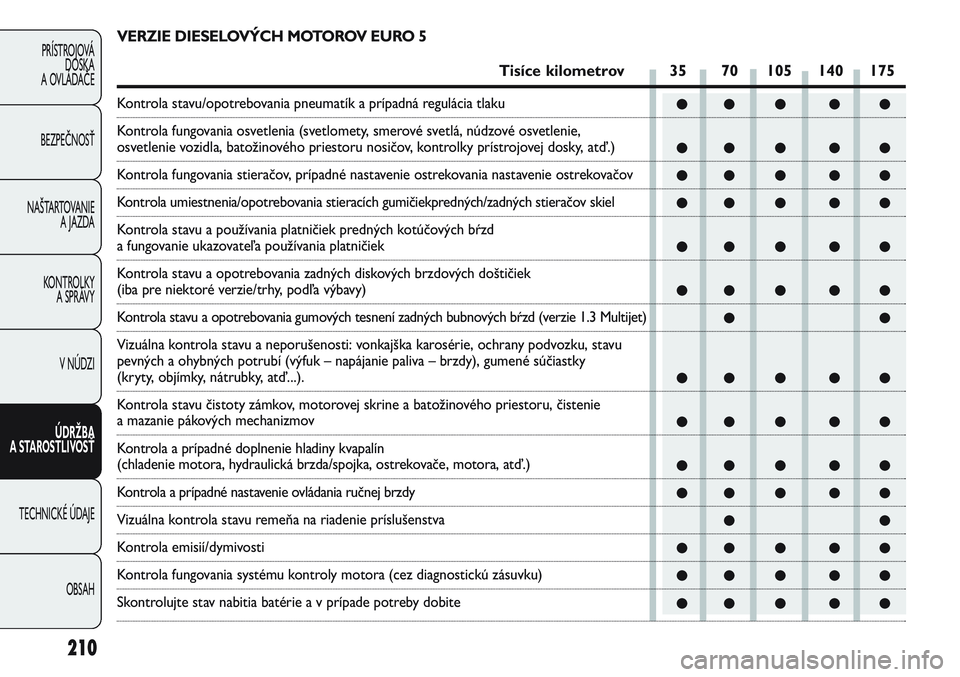

VERZIE DIESELOVÝCH MOTOROV EURO 5
Tisíce kilometrov 35 70 105 140 175
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá, núdzové osvetlenie,
osvetlenie vozidla, batožinového priestoru nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiekpredných/zadných stieračov skiel
Kontrola stavu a používania platničiek predných kotúčových bŕzd
a fungovanie ukazovateľa používania platničiek
Kontrola stavu a opotrebovania zadných diskových brzdových doštičiek
(iba pre niektoré verzie/trhy, podľa výbavy)
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových bŕzd (verzie 1.3 Multijet)
Vizuálna kontrola stavu a neporušenosti: vonkajška karosérie, ochrany podvozku, stavu
pevných a ohybných potrubí (výfuk – napájanie paliva – brzdy), gumené súčiastky
(kryty, objímky, nátrubky, atď...).
Kontrola stavu čistoty zámkov, motorovej skrine a batožinového priestoru, čistenie
a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín
(chladenie motora, hydraulická brzda/spojka, ostrekovače, motora, atď.)
Kontrola a prípadné nastavenie ovládania ručnej brzdy
Vizuálna kontrola stavu remeňa na riadenie príslušenstva
Kontrola emisií/dymivosti
Kontrola fungovania systému kontroly motora (cez diagnostickú zásuvku)
Skontrolujte stav nabitia batérie a v prípade potreby dobite

211
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
●
●●
●●●● ●
●●
●●●● ●

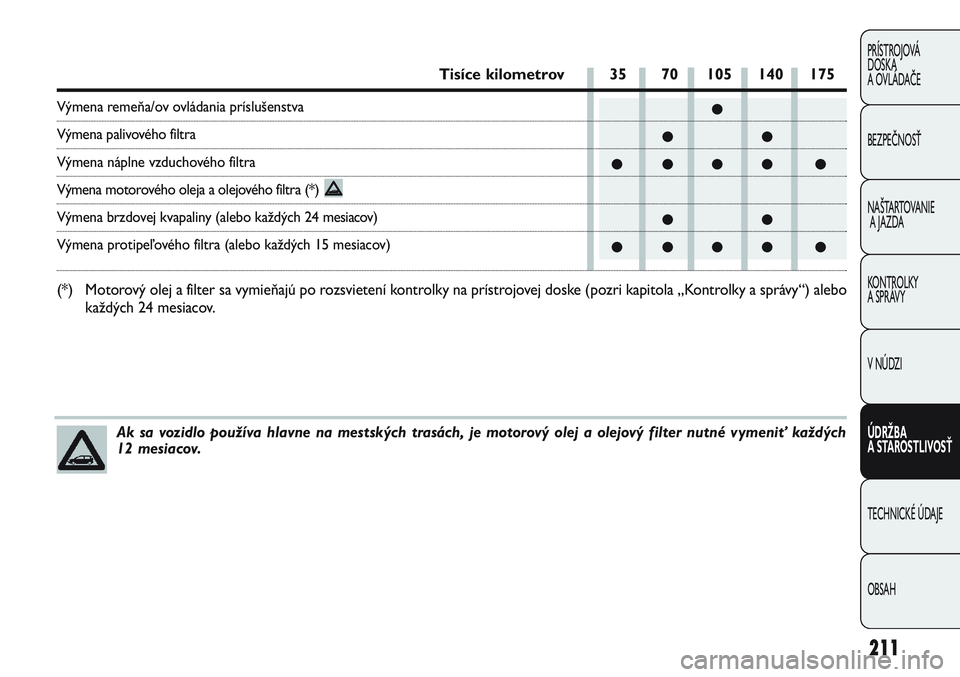

Tisíce kilometrov 35 70 105 140 175
Výmena remeňa/ov ovládania príslušenstva
Výmena palivového filtra
Výmena náplne vzduchového filtra
Výmena motorového oleja a olejového filtra (*)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)
Výmena protipeľového filtra (alebo každých 15 mesiacov)
(*) Motorový olej a filter sa vymieňajú po rozsvietení kontrolky na prístrojovej doske (pozri kapitola „Kontrolky a správy“) alebo
každých 24 mesiacov.
Ak sa vozidlo používa hlavne na mestských trasách, je motorový olej a olejový filter nutné vymeniť každých
12 mesiacov.

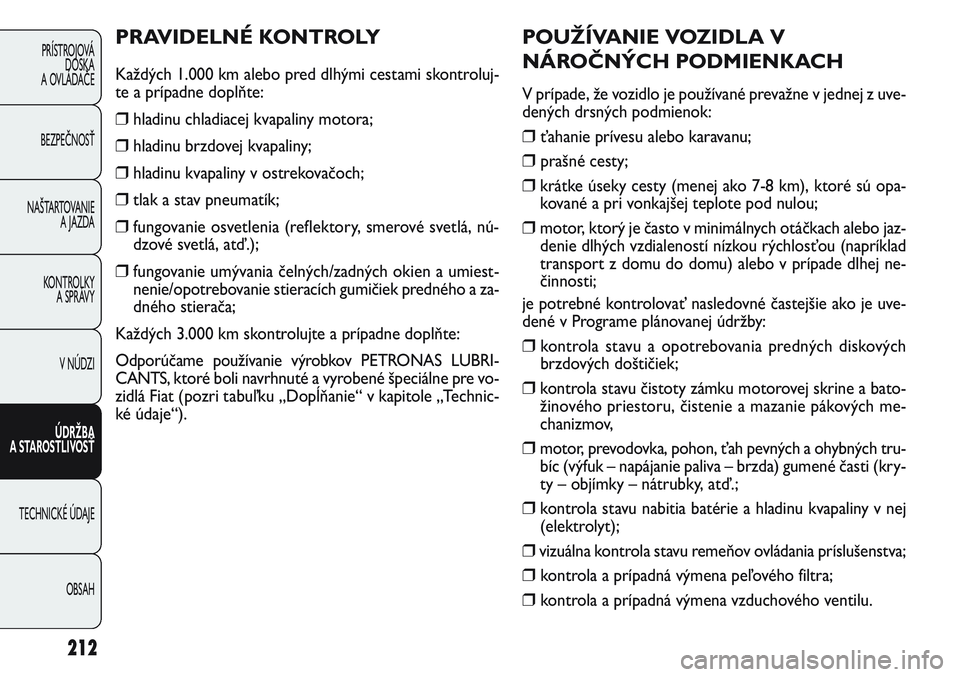

POUŽÍVANIE VOZIDLA V
NÁROČNÝCH PODMIENKACH
V prípade, že vozidlo je používané prevažne v jednej z uve-
dených drsných podmienok:
❒ ťahanie prívesu alebo karavanu;
❒ prašné cesty;
❒krátke úseky cesty (menej ako 7-8 km), ktoré sú opa-
kované a pri vonkajšej teplote pod nulou;
❒motor, ktorý je často v minimálnych otáčkach alebo jaz-
denie dlhých vzdialeností nízkou rýchlosťou (napríklad
transport z domu do domu) alebo v prípade dlhej ne-
činnosti;
je potrebné kontrolovať nasledovné častejšie ako je uve-
dené v Programe plánovanej údržby:
❒ kontrola stavu a opotrebovania predných diskových
brzdových doštičiek;
❒kontrola stavu čistoty zámku motorovej skrine a bato-
žinového priestoru, čistenie a mazanie pákových me-
chanizmov,
❒motor, prevodovka, pohon, ťah pevných a ohybných tru-
bíc (výfuk – napájanie paliva – brzda) gumené časti (kry-
ty – objímky – nátrubky, atď.;
❒kontrola stavu nabitia batérie a hladinu kvapaliny v nej
(elektrolyt);
❒ vizuálna kontrola stavu remeňov ovládania príslušenstva;
❒ kontrola a prípadná výmena peľového filtra;
❒ kontrola a prípadná výmena vzduchového ventilu.
PRAVIDELNÉ KONTROLY
Každých 1.000 km alebo pred dlhými cestami skontroluj-
te a prípadne doplňte:
❒hladinu chladiacej kvapaliny motora;
❒hladinu brzdovej kvapaliny;
❒hladinu kvapaliny v ostrekovačoch;
❒tlak a stav pneumatík;
❒fungovanie osvetlenia (reflektory, smerové svetlá, nú-
dzové svetlá, atď.);
❒fungovanie umývania čelných/zadných okien a umiest-
nenie/opotrebovanie stieracích gumičiek predného a za-
dného stierača;
Každých 3.000 km skontrolujte a prípadne doplňte:
Odporúčame používanie výrobkov PETRONAS LUBRI-
CANTS, ktoré boli navrhnuté a vyrobené špeciálne pre vo-
zidlá Fiat (pozri tabuľku „Dopĺňanie“ v kapitole „Technic-
ké údaje“).
212
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

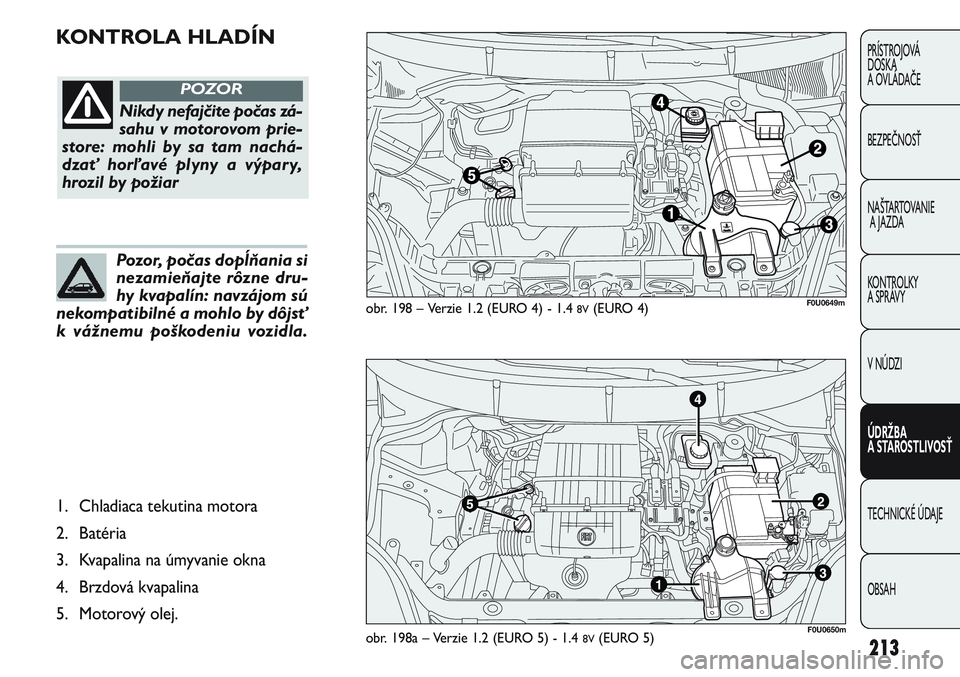

KONTROLA HLADÍN
213
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
obr. 198 – Verzie 1.2 (EURO 4) - 1.4 8V(EURO 4)
obr. 198a – Verzie 1.2 (EURO 5) - 1.4
8V(EURO 5)
Nikdy nefajčite počas zá-
sahu v motorovom prie-
store: mohli by sa tam nachá-
dzať horľavé plyny a výpary,
hrozil by požiar
POZOR
Pozor, počas dopĺňania si
nezamieňajte rôzne dru-
hy kvapalín: navzájom sú
nekompatibilné a mohlo by dôjsť
k vážnemu poškodeniu vozidla.
1. Chladiaca tekutina motora
2. Batéria
3. Kvapalina na úmyvanie okna
4. Brzdová kvapalina
5. Motorový olej.
F0U0649m
F0U0650m

214
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
1. Chladiaca tekutina motora
2. Batéria
3. Kvapalina na úmyvanie okna
4. Brzdová kvapalina
5. Motorový olej.

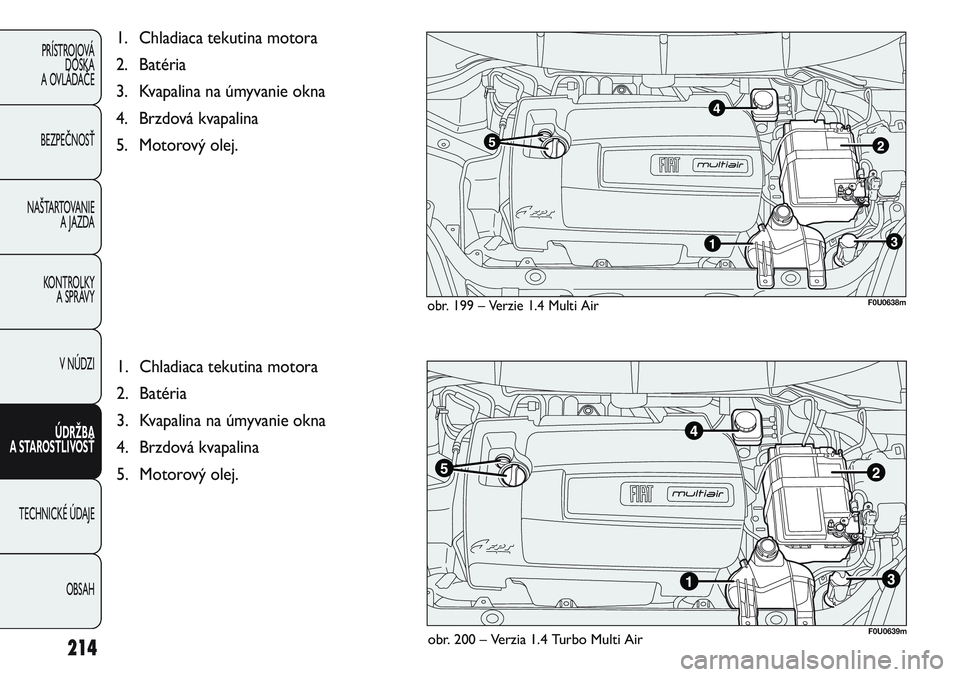

obr. 199 – Verzie 1.4 Multi Air F0U0638m
1. Chladiaca tekutina motora
2. Batéria
3. Kvapalina na úmyvanie okna
4. Brzdová kvapalina
5. Motorový olej.
obr. 200 – Verzia 1.4 Turbo Multi Air F0U0639m
