11
PRAKTISK INFORMATION
199

Säkringar i instrumentbrädan

Säkringshållaren har placerats i den
nedre delen av instrumentbrädan (på
den vänstra sidan).

För att komma åt säkringarna


)
Se avsnittet "Ta fram verktyg".

Tabell över säkringarna


Löstagbart
relä nr




Strömstyrka



Funktion



R1



-

Uttag 230 V/50 Hz.


R2



-

12 V-uttag i bagageutrymme.


Säkring nr





Strömstyrka



Funktion



F3



20 A

Parkeringsljus, varningsblinkers släpvagn.


F4



20 A

Innerbelysning, reläbox för släpvagn.


F5



30 A

Sekventiella fönsterhissar fram.


F6



30 A

Sekventiella fönsterhissar bak.


F11



20 A

12 V-uttag släpvagn.


F12



30 A

Solskydd panoramaglastak.


F13



30 A

HiFi-förstärkare.


F22



20 A

Signalering släpvagn.

11
PRAKTISK INFORMATION
200


Säkring nr




Strömstyrka



Funktion



F8



3 A

Larmsiren, larmdator.


F13



10 A

Cigarettändare.


F14



10 A

12 V-uttag bagageutrymme.


F16



3 A

Belysning stort multifunktionsfack, kartlampor bak,
belysning i handskfack.


F17



3 A

Belysning solskydd, kartlampor fram.


F28



15 A

Bilradio, bilradio (eftermonterad).


F30



20 A

Bakrutetorkare.


F32



10 A

HiFi-förstärkare.


Säkring nr



Styrka


Funktion



F36



15 A

12 V-uttag bak.


F37



-

Används ej.


F38



-

Används ej.


F39



-

Används ej.


F40



25 A

Uttag för 230 V/50 Hz.

11
PRAKTISK INFORMATION
201

Säkringar i motorrummet

Säkringshållaren har placerats i mo-
torrummet i närheten av batteriet (på
vänstra sidan).

För att komma åt säkringarna


)
Ta loss locket.

)
Byt ut säkringen (se motsvarande
avsnitt).

)
Efter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet.

Tabell över säkringarna


Säkring nr



Styrka


Funktion



F19



30 A

Låg/hög hastighet för vindrutetorkaren.


F20



15 A

Spolarpump bak och fram.


F21



20 A

Pump, strålkastarspolare.


F22



15 A

Signalhorn.


F23



15 A

Helljus, höger.


F24



15 A

Helljus, vänster.


F27



5 A

Halvljus vänster.


F28



5 A

Halvljus höger.

11
PRAKTISK INFORMATION
202
BATTERI
Batteriet är placerat på den vänstra sidan
i motorrummet.
Gör så här:


)
öppna motorhuven,

)
sätt motorhuvsstöttan på plats,

)
ta bort plastlocket för att komma åt
de båda polerna,

)
ta loss säkringshållaren för att vid
behov ta ut batteriet,



Komma åt batteriet Urkoppling av kablar

Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa
om kabelskon är felplacerad.
Börja i så fall om från början.





Om bilen är försedd med denna
dekal (i synnerhet om bilen har
Stop & Start) har bilen ett 12-volts
blybatteri med specifi ka egenska-
per och specifi kationer. Byte eller
urkoppling måste i så fall göras på
en CITROËN-verkstad eller på en
annan kvalifi cerad verkstad.
Om dessa föreskrifter inte följs
riskerar batteriets livslängd att
förkortas. Tillvägagångssätt vid omladdning av ett
urladdat batteri eller för att starta mo-
torn med hjälp av ett annat batteri.

Efter återmontering av batteriet
kommer Stop & Start-systemet
inte att vara aktivt förrän bilen stått
stilla en viss tid, som beror på kli-
matförhållandena och batteriets
laddning (upp till ca 8 timmar).

)
Placera kabelns öppna kabelsko på
batteriets pluspol.

)
Tryck vertikalt på kabelskon 1
så att
den ligger ordentligt an mot batteriet.

)
Lås kabelskon genom att fälla ner
låstungan 2
.

)
Lyft upp låstungan maximalt.

Återanslutning av kablar

11
PRAKTISK INFORMATION
203
Ladda batteriet med hjälp av enbatteriladdare
)
Anslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-)
på hjälpbatteriet B
.

)
Anslut den andra änden av den gröna
eller den svarta kabeln till jordpunk-
ten C
på bilen med motorstopp.

)
Starta motorn och låt motorn vara i
gång.

)
Vänta tills motorn har återgått till
tomgång och koppla ur kablarna.

Om bilbatteriet inte används på
över en månad rekommenderar
vi att det kopplas ur. Batterierna innehåller skadliga
ämnen som t. ex. svavelsyra och
bly. Batteriet måste bortskaffas
enligt bestämmelser i lagen och
får under inga omständigheter
kastas bort med hushållsavfall.
Lämna in uppladdningsbara bat-
terier och bilbatterier till ett god-
känt uppsamlingsställe.

)
Anslut den röda kabeln till pluspolen
(+) på det defekta batteriet A
och
sedan till pluspolen (+) på hjälpbat-
teriet B
.

Starta motorn med hjälp av ettannat batteri


Uppladdning av Stop & Start-bat-
teriet kräver ingen urkoppling.


)
Koppla ur bilens batteri.

)
Följ de instruktioner om användning
som lämnats för batteriet av fabri-
kanten.

)
Anslut batteriet på nytt med början
från minuspolen (-).

)
Kontrollera att klämmorna och ka-
belskorna är rena. Om de är täckta
av sulfat (vitaktig eller grönaktig be-
läggning), måste de rengöras.

11
PRAKTISK INFORMATION
204

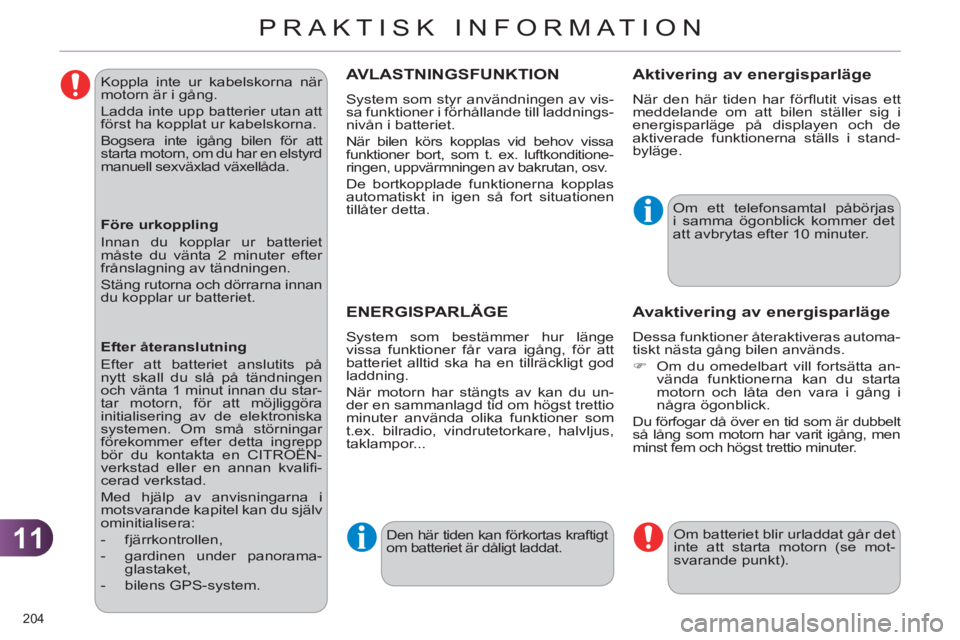

Koppla inte ur kabelskorna när
motorn är i gång.
Ladda inte upp batterier utan att
först ha kopplat ur kabelskorna.
Bogsera inte igång bilen för att
starta motorn, om du har en elstyrd
manuell sexväxlad växellåda.

Före urkoppling
Innan du kopplar ur batteriet
måste du vänta 2 minuter efter
frånslagning av tändningen.
Stäng rutorna och dörrarna innan
du kopplar ur batteriet.

Efter återanslutning
Efter att batteriet anslutits på
nytt skall du slå på tändningen
och vänta 1 minut innan du star-
tar motorn, för att möjliggöra
initialisering av de elektroniska
systemen. Om små störningar
förekommer efter detta ingrepp
bör du kontakta en CITROËN-
verkstad eller en annan kvalifi -
cerad verkstad.
Med hjälp av anvisningarna i
motsvarande kapitel kan du själv
ominitialisera:


- fjärrkontrollen,

- gardinen under panorama-
glastaket,

- bilens GPS-system.

AV L ASTNINGSFUNKTION

System som styr användningen av vis-
sa funktioner i förhållande till laddnings-
nivån i batteriet.
När bilen körs kopplas vid behov vissa
funktioner bort, som t. ex. luftkonditione-
ringen, uppvärmningen av bakrutan, osv.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen
tillåter detta.
ENERGISPARLÄGE
System som bestämmer hur länge
vissa funktioner får vara igång, för att
batteriet alltid ska ha en tillräckligt god
laddning.
När motorn har stängts av kan du un-
der en sammanlagd tid om högst trettio
minuter använda olika funktioner som
t.ex. bilradio, vindrutetorkare, halvljus,
taklampor...
Aktivering av energisparläge
När den här tiden har förfl utit visas ett
meddelande om att bilen ställer sig i
energisparläge på displayen och de
aktiverade funktionerna ställs i stand-
byläge.
Om ett telefonsamtal påbörjas
i samma ögonblick kommer det
att avbrytas efter 10 minuter.
Om batteriet blir urladdat går det
inte att starta motorn (se mot-
svarande punkt).
Avaktivering av energisparläge

Dessa funktioner återaktiveras automa-
tiskt nästa gång bilen används.


)
Om du omedelbart vill fortsätta an-
vända funktionerna kan du starta
motorn och låta den vara i gång i
några ögonblick.
Du förfogar då över en tid som är dubbelt
så lång som motorn har varit igång, men
minst fem och högst trettio minuter.
Den här tiden kan förkortas kraftigt
om batteriet är dåligt laddat.

11
205
BYTE AV TORKARBLAD

F
öre demontering av ett
torkarblad fram


)
Torkararmarna placeras mitt på
vindrutan om du manövrerar torkar-
spaken inom en minut efter att tänd-
ningen stängts av.



Demontering



)
Lyft upp motsvarande arm.

)

Snäpp loss torkarbladet och ta bort det.



Montering



)
Montera det motsvarande nya bladet
och snäpp fast det.

)
Fäll varsamt ned armen.



Efter återmontering av ett
torkarblad fram


)
Slå på tändningen.

)
Manövrera torkarspaken på nytt för
placering av torkarbladen i viloläge.

SNÖSKYDD *


* Beroende på försäljningsland.


Montering



)
Håll snöskyddet mitt framför den
nedre delen av den främre stötfång-
aren.

)
Sätt det på plats genom att trycka
runt om på alla fästclipsen.

Demontering



)
Använd en skruvmejsel och lossa
clipsen i tur och ordning.
Glöm inte att ta bort snöskyddet
i följande fall:


- utetemperatur över 10 °C,

- vid bogsering,

- hastighet över 120 km/tim.
Avtagbart skydd som gör det möjligt att
undvika att snö hopar sig vid kylfl äkten.

11
PRAKTISK INFORMATION
206
BOGSERA BILEN
Tillvägagångssätt för att bogsera din bil
eller en annan bil med en bogserögla.
Bogseringsöglan har placerats under
mattan i bagageutrymmet.
Den tas fram så här:


)
öppna bagageluckan,

)
lyft upp golvet,

)
bibehåll läget med kroken som fi nns
på hyllfästet,

)
ta ut bogseringsöglan ur lådan.



Allmänna föreskrifter

Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre än det bogserade fordonets.
Föraren ska sitta bakom ratten i det bogserade fordonet.
Vid bogsering är det förbjudet att köra på motorväg eller motortrafi kled.
Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd drag-
stång användas. Linor och remmar är förbjudna.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr-
servo.
I följande fall måste du anlita en professionell bärgare:


- om bilen har fått motorstopp på motorväg eller motortrafi kled,

- om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller
lossa parkeringsbromsen,

- bogsering med bara två hjul på marken,

- om du inte har en godkänd dragstång...
