2011 CITROEN C4 InstruksjonsbØker (in Norwegian)

9
143

Manuell utløsing

Med tenningen på eller motoren i gang,
for å løse ut parkeringsbremsen, trå
på
bremsepedalen
eller på gasspedalen,
og slipp deretter
platen A
.
Når parkeringsbremsen er helt utløst,
vises dette ved:


- at lampen for bremsen og
lampen P
slukker på pla-
ten A
,

- en melding "Handbrake off"
vises.
Hvis du trekker i platen A
uten
å trå inn bremsepedalen, utlø-
ses ikke parkeringsbremsen og
en lampe tennes i instrument-
bordet.


Maksimal tiltrekking

Ved behov, kan du foreta en maksi-
mal tiltrekking
av parkeringsbrem-
sen. Maksimal tiltrekking oppnås ved å
trekke lenge
i platen A
inntil meldingen
maksimal "Handbrake on" vises i dis-
playet og et lydsignal.

Maksimal tiltrekking er påkrevet:



- på en bil som trekker en camping-
vogn eller en tilhenger når de auto-
matiske funksjonene er aktivert og
du foretar en manuell tiltrekking.

- når helningsforholdene kan vari-
ere under parkeringen (eksempler:
under båttransport, på redningsbil,
tauing).

Ved trekking av tilhenger, kjøring med
tungt lastet bil eller ved parkering i
bratte bakker, trekk parkeringsbremsen
maksimalt til og drei deretter hjulene
inn mot fortauet og koble inn et girtrinn
ved parkering.
Etter en maksimal tiltrekking, vil det ta
lenger tid å utløse parkeringsbremsen.

Automatisk tiltrekkingmed stanset motor

Når bilen står i ro, trekker parkerings-
bremsen seg automatisk til når mo-
toren slås av
.
Når parkeringsbremsen er helt trukket
til vises dette ved:


- at lampen for bremsen og
lampen P
på platen A
lyser,

- at det vises en melding
"Handbrake on".

Før du går ut av bilen. Kontroller
at lampen for bremsen i instru-
mentbordet lyser vedvarende.
Forlat ikke et barn alene i bilen
når tenningen er på, barnet kan
utløse parkeringsbremsen.

Ved trekking av tilhenger, kjøring
med tungt lastet bil eller ved par-
kering i bratte bakker, drei hjulene
inn mot fortauet og sett bilen i gir
for å parkere.

9
KJØRING
144

Automatisk utløsing

Parkeringsbremsen utløses auto-
matisk og gradvis når bilen settes i
bevegelse
:


)
M

anuell girkasse
: trå clutchpeda-
len helt inn, sett inn 1. gir eller re-
vers, trå på gasspedalen og slipp
clutchpedalen.

)
M

anuell styrt 6-trinns girkasse
:
akselerer med girvelgeren i posi-
sjon A
, M
eller R
, og trå på gasspe-
dalen.

)
A

utomatisk girkasse
, akselerer
med girvelgeren i posisjon D
, M
el-
ler R
, og trå på gasspedalen.
Når parkeringsbremsen er helt utløst,
vises dette ved:


- at lampen for bremsen
og lampen P
på platen A

slukker,

- at det vises en melding
"Handbrake off".

Når bilen står i ro med motoren i
gang, akselerer ikke unødig, du
kan risikere å utløse parkerings-
bremsen.
med motoren i gang

Når motoren er i gang og bilen står i
ro, er det absolutt nødvendig å trekke
til
parkeringsbremsen manuelt
ved å
trekke i platen A
.
Når parkeringsbremsen er trukket til
vises dette ved:


- at lampen for bremsen og
lampen P
på platen A
lyser,

- at det vises en melding
"Handbrake on".

Før du går ut av bilen, kontroller
at lampen for parkeringsbrem-
sen lyser konstant i instrument-
bordet.

Spesielle situasjoner


I visse situasjoner (oppstart motor, osv.)
kan parkeringsbremsen foreta en selv-
justering av tiltrekkingsnivået. Dette er
en normal funksjonsmåte.
For å forfl ytte bilen noen centimeter
uten å starte motoren med tenningen
på, trykk på bremsepedalen og utløse
parkeringsbremsen ved å trekke
til og
deretter slippe
platen A
. Fullstendig ut-
løsing av parkeringsbremsen vises ved
at lampen på platen A
slukker, samtidig
med at lampen i instrumentbordet og
meldingen "Handbrake off" forsvinner.
Hvis parkeringsbremsen har en funk-
sjonsfeil i tiltrukket posisjon
eller at
batteriet er utladet, er nødopplåsing all-
tid mulig.

Ved åpning av førerdøren, lyder et lyd-
signal og en melding vises i displayet
hvis parkeringsbremsen ikke er trukket
til, bortsett fra dersom bilen er utstyrt
med automatisk girkasse og girvelge-
ren er i posisjon P
(Park).

9
KJØRING
145

Nødbremsing


Dersom det oppstår feil på
ESP-systemet, noe som indike-
res ved at denne lampen lyser,
er ikke stabiliteten garantert
under bremsing.
I dette tilfellet må stabiliteten besørges
av fører som gjentatte ganger "trekker-
slipper" platen A
.
Dersom det oppstår en feil med brem-
sepedalen eller i uvanlige situasjoner
(eksempel: føreren får et illebefi nnende,
kjøreopplæring, osv.) vil en hard tiltrek-
king av platen A
stanse bilen.
Den dynamiske kontrollen av stabilitet
(ESP) garanterer stabilitet under nød-
bremsing.
Hvis nødbremsingen har en funksjons-
feil, vises meldingen "Handbrake faulty".
Nødbremsingen skal bare bru-
kes i unntaksvise situasjoner.
Nødopplåsing

Hvis den elektriske parkeringsbremsen
har en funksjonsfeil eller hvis batteriet er
utladet, kan en mekanisk nødbetjening
brukes til å utløse parkeringsbremsen
manuelt.


)
Hold bilen i ro (eller blokker den, så
lenge ikke bremsepedalen er slup-
pet) ved å koble inn første gir (manu-
ell girkasse), posisjon P
(automatisk
girkasse eller M
eller R
(styrt 6-trinns
manuell girkasse).

)
Slå av motoren, men la tenningen
være på. Hvis det er umulig å hol-
de bilen i ro, bruk ikke betjeningen
og ta snarest mulig kontakt med
CITROËN-forhandlernett eller et
kvalifi sert verksted.

)
Hent de to klossene B
til bilen og
betjeningen for frigjøring C
som er
plassert under matten i bagasje-
rommet.

9
KJØRING
146

)

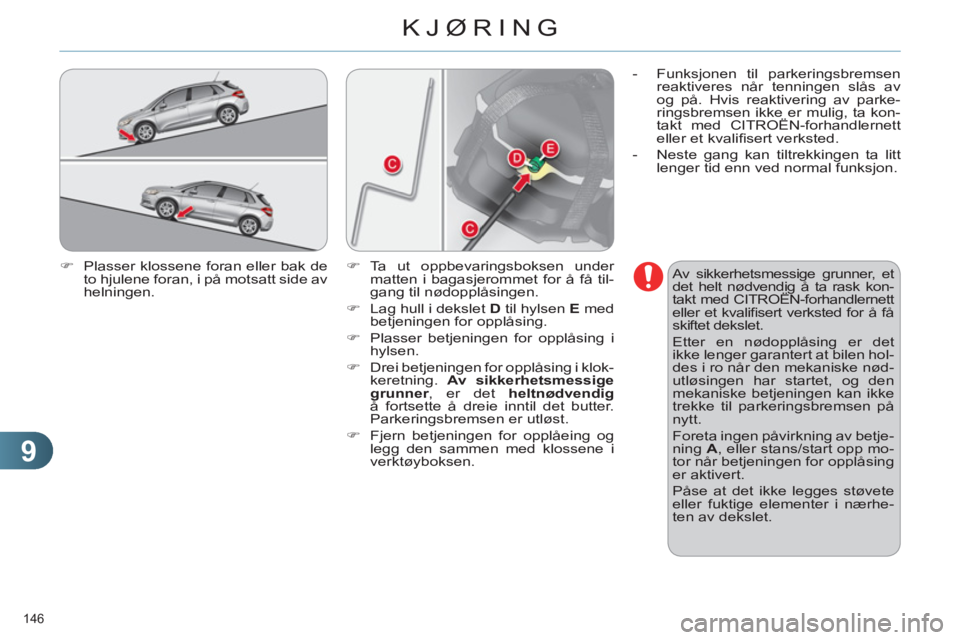

Plasser klossene foran eller bak de
to hjulene foran, i på motsatt side av
helningen.
Av sikkerhetsmessige grunner, et
det helt nødvendig å ta rask kon-
takt med CITROËN-forhandlernett
eller et kvalifi sert verksted for å få
skiftet dekslet.
Etter en nødopplåsing er det
ikke lenger garantert at bilen hol-
des i ro når den mekaniske nød-
utløsingen har startet, og den
mekaniske betjeningen kan ikke
trekke til parkeringsbremsen på
nytt.
Foreta ingen påvirkning av betje-
ning A
, eller stans/start opp mo-
tor når betjeningen for opplåsing
er aktivert.
Påse at det ikke legges støvete
eller fuktige elementer i nærhe-
ten av dekslet.

)
Ta ut oppbevaringsboksen under
matten i bagasjerommet for å få til-
gang til nødopplåsingen.

)
Lag hull i dekslet D
til hylsen E
med
betjeningen for opplåsing.

)
Plasser betjeningen for opplåsing i
hylsen.

)
Drei betjeningen for opplåsing i klok-
keretning. Av sikkerhetsmessige
grunner
, er det helt

nødvendig

å fortsette å dreie inntil det butter.
Parkeringsbremsen er utløst.

)
Fjern betjeningen for opplåeing og
legg den sammen med klossene i
verktøyboksen.

- Funksjonen til parkeringsbremsen
reaktiveres når tenningen slås av
og på. Hvis reaktivering av parke-
ringsbremsen ikke er mulig, ta kon-
takt med CITROËN-forhandlernett
eller et kvalifi sert verksted.

- Neste gang kan tiltrekkingen ta litt
lenger tid enn ved normal funksjon.

9
KJØRING
147

Funksjonsfeil

Hvis lampen for uregelemessighet på den elektriske parkeringsbremsen lyser sammen med en av lampene i oversikten
under, parker bilen på et sikkert sted (fl att, og med innkoblet gir) og ta snarest mulig kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.


Situasjonsbeskrivelse



Konsekvenser


Visning av meldingen "
H

andbrake faulty"
(defekt parke-
ringsbrems) og følgende lamper:

- De automatiske funksjonene er deaktiverte.

- Bakkestartfunksjonen er ikke tilgjengelig.

- Den elektriske parkeringsbremsen kan kun brukes
manuelt.
Visning av meldingen "
Handbrake faulty
" (defekt parke-
ringsbrems) og følgende lamper:

- Manuell utløsing av den elektriske parkeringsbremsen
kan kun aktiveres ved at man trår på gasspedalen
samtidig som man slipper platen.

- Bakkestartfunksjonen er ikke tilgjengelig.

- De automatiske funksjonene og manuell tiltrekking er
tilgjengelig.
Visning av meldingen "
Handbrake faulty
" (defekt parke-
ringsbrems) og følgende lamper:

- De automatiske funksjonene er nøytraliserte.

- Bakkestartfunksjonen er ikke tilgjengelig.

9
KJØRING
148


Situasjonsbeskrivelse



Konsekvenser


For å trekke til den elektriske parkeringsbremsen:


)
parker bilen og slå av tenningen,

)
trekk i platen i minst 5 sekunder eller til den er tiltrukket,

)
sett på tenningen og kontroller at lampene for den
elektriske parkeringsbremsen lyser.
Tiltrekkingen skjer saktere enn med vanlig funksjon.
For å utløse den elektriske parkeringsbremsen:


)
sett på tenningen.

)
trekk i platen i ca. 3 sekunder og slipp den igjen.
Dersom lampen for bremsen blinker eller lampene ikke tennes
når tenningen er på, vil ikke disse prosedyrene fungere.
Plasser bilen på et fl att underlag, og kontakt CITROËN-
forhandlernett eller et kvalifi sert verksted. og eventuelt
blinker
Visning av meldingen "
Handbrake faulty"
(Defekt parke-
ringsbrems og følgende lamper:

- Bare funksjonene for automatisk tiltrekking når motoren
slås av og automatisk utløsing ved akselerasjon, er
tilgjengelige.

- Manuell tiltrekking/utløsing av den elektriske parkerings-
bremsen er ikke tillgjengelig.
og eventuelt
blinker
Uregelemessighet batteri

- Tenning av batterilampen krever umiddelbar stans under
sikre forhold. Parker bilen (og plasser eventuelt de to
støtteklossene under hjulene).

- Trekk til den elektriske parkeringsbremsen før du slår av
motoren.

9
KJØRING
149
MANUELL PARKERINGSBREMS


Låsing:


)
Trekk spaken til parkeringsbremsen
helt opp for å holde bilen i ro.

Utløsing av parkeringsbremsen:


)
Trekk lett i spaken til parkerings-
bremsen, trykk på knappen for å
utløse og senk spaken helt ned.

Dersom parkeringsbremsen er
tiltrukket eller ikke tilstrekkelig ut-
løst når bilen kjører, vil det avgis
et lydsignal, en melding vises i
displayet for multifunksjoner, samtidig som
denne lampen og STOP
lampen lyser.

Ved parkering i bakke, drei hju-
lene slik at de blokkeres mot
fortauet, trekk til parkerings-
bremsen, koble inn et girtrinn og
slå av tenningen.

MANUELL 6-TRINNS GIRKASSE
Revers



)
Løft i ringen under girspakkulen og
skyv girspaken først mot venstre,
og deretter fremover.
Revers skal bare kobles inn når
bilen står stille og motoren går
på tomgang.
Av sikkerhetsmessige grunner
og for å gjøre det lettere å starte
motoren:


- sett bilen i fri,

- trå på clutchpedalen.

9
KJØRING
150
INDIKATOR FOR GIRSKIFTE *

System på biler med manuell girkasse
som gjør det mulig å redusere drivstof-
forbruket ved å anbefale skifte til et
høyere girtrinn.

*
Avhengig av motor.

Funksjon

Systemet trer i kraft utelukkende for å
oppfordre til økonomisk kjøring.
Avhengig av kjøresituasjon og utstyr,
kan det være at systemet ber deg om
å hoppe over ett eller fl ere girtrinn. Du
kan gjøre dette uten å koble inn de
mellomliggende girtrinnene.
Anbefalingene om girskifte er ikke å opp-
fatte som obligatoriske. Veiforholdene,
trafi kktettheten og sikkerheten er ele-
menter som er avgjørende for det op-
timale girvalget. Føreren er derfor selv
ansvarlig for om han vil følge systemets
anvisninger, eller ikke.
Denne funksjonen kan ikke nøytraliseres.
- Du har et moderat trykk på gasspe-
dalen.
Eksempel:


- Du kjører i tredje girtrinn.

- Systemet kan be deg om å koble
inn et høyere girtrinn.
Informasjonen vises i displayet i instru-
mentbordet, i form av en pil og girtrinnet
som anbefales.

Ved kjøring som krever spesielt
mye av motoren (hardt trykk på
gasspedalen, for eksempel, ved
forbikjøring, osv.), vil ikke syste-
met anbefale girskifte.
Systemet vil aldri foreslå følgende:


- å koble inn første girtrinn,

- å sette bilen i revers,

- å gire ned.
