2011 CITROEN C4 InstruksjonsbØker (in Norwegian)

11
PRAKTISKE OPPLYSNINGER
199

Sikringer i dashbord

Sikringsboksen er plassert nederst i
dashbordet (på venstre side).

Tilgang til sikringene


)
se avsnittet "Tilgang til verktøy".

Tabeller over sikringer


Flyttbart rele
Nr.



Styrke


Funksjoner



R1



-

Kontakt 230 V/50 Hz.


R2



-

Kontakt 12
V bagasjerom.


Sikring nr.



Styrke


Funksjoner



F3



20 A

Parklys, nødlys tilhenger.


F4



20 A

Innvendig belysning, tilhengerboks.


F5



30 A

Sekvensielle vindusheiser foran.


F6



30 A

Sekvensielle vindusheiser bak.


F11



20 A

Kontakt 12
V tilhenger.


F12



30 A

Gardin til panoramaglasstak.


F13



30 A

Hi-Fi forsterker.


F22



20 A

Signalisering tilhenger.

11
PRAKTISKE OPPLYSNINGER
200


Sikring nr.



Styrke


Funksjoner



F8



3 A

Sirene alarm, computer alarm.


F13



10 A

Sigarettenner.


F14



10 A

Kontakt 12 V bagasjerom.


F16



3 A

Belysning fl erfunksjonelt stort oppbevaringsrom,
kartleserlampe bak, belysning hanskerom.


F17



3 A

Belysning solskjerm, kartleserlampe foran.


F28



15 A

Bilradio, bilradio (ettermontert).


F30



20 A

Vindusvisker bak.


F32



10 A

Hi-Fi forsterker.


Sikring nr.



Styrke


Funksjoner



F36



15 A

Kontakt 12 V bak.


F37



-

Ikke i bruk.


F

38



-

Ikke i bruk.


F39



-
Ikke i bruk.

F 40



25 A

Kontakt 230 V/50 Hz.

11
PRAKTISKE OPPLYSNINGER
201

Sikringer i motorrom

Sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet (venstre
side).

Tilgang til sikringene


)
Hekte av dekslet.

)
Skift ut sikringen (se tilsvarende
avsnitt).

)
Etter utskifting, lukk dekslet forsvar-
lig for å garantere at sikringsboksen
er vanntett.

Tabell over sikringer


Sikring nr.



Styrke


Funksjoner



F19



30 A

Liten/Stor hastighet vindusvisker foran.


F20



15 A

Pumpe vindusvisker foran og bak.


F21



20 A

Pumpe lyktespyler.


F22



15 A

Horn.


F23



15 A

Høyre fjernlys.


F24



15 A

Venstre fjernlys.


F27



5 A

Venstre nærlys.


F28



5 A

Høyre fjernlys.

11
PRAKTISKE OPPLYSNINGER
202
BATTERI
Batteriet er plassert i motorrommet.
Slik får du tilgang til det:


)
åpne opp panseret først ved hjelp av
hendelen inne i kupéen, og deretter-
ved hjelp av hendelen på utsiden,

)
hold panseret åpent ved hjelp av
støtten,

)
fjern plastdekslet for å få tilgang til
polene.

)
hekt eventuelt av sikringsboksen for
å fjerne batteriet.

Frakobling av kablene

Bruk ikke makt på platen, for
hvis klemmen er feil plassert,
er låsing ikke mulig. Begynn på
nytt.





Når denne etiketten er tilstede,
spesielt med Stopp & Start, be-
tyr det bruk av et 12 V-blybatteri
med spesiell teknologi og spesi-
fi kasjoner, som ved utskifting el-
ler frakobling fordrer et inngrep
utelukkende hos CITROËN-
forhandlernett eller hos et kvalifi -
sert verksted.
En ikke-overholdelse av disse
anvisningene risikerer å med-
føre en for tidlige slitasje på bat-
teriet. Fremgangsmåte ved lading av utladet
batteri, eller for oppstart av motoren
ved hjelp av et annet batteri.

Etter tilbakemontering av batte-
riet, vil ikke Stopp & Start værte
aktivt før etter at bilen har stått
vedvarende i ro, hvorav varighe-
ten avhenger av de klimatiske
forholdene og ladetilstanden til
batteriet (inntil ca. 8 timer).

)
Plasser den åpne klemmen 1
til ka-
belen på (+) polen på batteriet.

)
Trykk loddrett på klemme 1
for å
plassere den riktig mot batteriet.

)
Lås klemmen ved å senke platen 2
.

)
Løft låseplaten maksimalt opp.

Tilbakekobling av kablene

11
PRAKTISKE OPPLYSNINGER
203
Lade batteriet ved hjelp av en batterilader
)
Koble den ene enden av den grøn-
ne eller sorte kabelen til (-) polen på
det ekstra batteriet B
.

)
Koble den andre enden av den
grønne eller sorte kabelen til punk-
tet med jordingsforbindelse C
på
bilen som ikke starter.

)
Start motoren og la den gå.

)
Vent med å fjerne kablene til moto-
ren går regelmessig på tomgang.

Hvis bilen står lenge i ro (mer
enn én måned) anbefales det å
koble fra batteriet. Batteriet inneholder skade-
lige substanser som svovelsyre
og bly. Det skal derfor kastes
i overensstemmelse med gjel-
dende lovgivning. Batteriet skal
under ingen omstendigheter
kastes sammen med med almin-
nelig husholdningsavfall.
Lever brukte batterier inn på
spesielle miljøstasjoner.

)
Koble den røde kabelen til (+) polen
på det utladede batteriet A
, og der-
etter til (+) polen på det eksta bat-
teriet B
.

Starte ved hjelp av et ekstrabatteri


Lading av batteriet til Stopp &
Start krever ikke frakobling.


)
Koble fra batteriet.

)
Overhold bruksinstruksjonene som
gis av fabrikanten for laderen.

)
Ved tilbakekobling av batteriet, be-
gynn med (-) polen.

)
Kontroller at poler og polklemmer er
rene. Hvis disse er irrete (grønt eller
hvitt belegg) skal de løsnes og ren-
gjøres.

11
PRAKTISKE OPPLYSNINGER
204

Polklemmene må ikke kobles fra
når motoren går.
Lad ikke opp batteriet uten først
å ha koblet fra polklemmene.
Dersom bilen er utstyrt med en
halvautomatisk manuell girkasse,
må bilen ikke skyves i gang.

Før frakobling av batteriet
Vent i 2 minutter fra tenningen er
slått av til du kobler fra batteriet.
Lukk igjen vinduene og dørene
før du kobler fra batteriet.

Etter tilbakekobling av
batteriet
Etter at batteriet har blitt tilbake-
koblet, sett på tenningen og vent
i 1 minutt før du starter bilen for
å være sikker på at alle elektro-
niske systemer har blitt initiali-
sert. Dersom det forekommer
funksjonsfeil etter dette, kontakt
CITROËN-forhandlernettet eller
et kvalifi sert verksted.
Se tilsvarende kapittel, og foreta
reinitialisering av:


- nøkkelen med fjernkontroll,

- gardinen på panoramaglas-
staket,

- navigasjonssystemet GPS.

AV L ASTE BATTERIET

System som styrer bruken av visse
funksjoner i forhold til strømnivået til
batteriet.
Når bilen kjører, vil avlastingen midler-
tidig nøytralisere visse funksjoner slik
som klimaanlegget eller avising av bak-
ruten, osv.
De nøytraliserte funksjonene vil auto-
matisk reaktiveres med en gang forhol-
dene tillater det.
ENERGISPAREMODUS
System som styrer varigheten for bruk
av visse funksjoner, for å unngå utla-
ding av batteriet.
Etter at du har stanset motoren, kan du
fortsatt bruke visse funksjoner, og det
i til sammen ca. tretti minutter: bilradi-
oen, vindusviskerne, nærlyset, taklam-
pene, osv.
Aktivering avenerigsparemodus
Når denne tiden har gått, vises en mel-
ding om oppstart energisparemodus i
displayet, og de forskjellige funksjone-
ne settes på pause.
Hvis en telefonsamtale starter
samtidig med navigasjonssyste-
met, vil samtalen avbrytes etter
10 minutter.
Dersom batteriet er utladet, vil
ikke bilen kunne starte (se tilsva-
rende avsnitt).
Nøytralisering av energisparemodus

Funksjonene reaktiveres automatisk
neste gang bilen startes.


)
For å kunne bruke disse funksjone-
ne med én gang, start motoren og la
den gå en liten stund.
Den tiden du har til rådighet er dobbelt
av den tiden motoren går. Men denne
tiden vil alltid være på mellom fem og
tretti minutter.
Denne tiden kan bli betraktelig
redusert hvis batteriets ladetil-
stand er dårlig.

11
205
SKIFTE AVVINDUSVISKERBLAD

Før demonterin
g av etvindusviskerblad foran



)
Innen ett minutt etter at tenningen
er slått av, aktiver vinduviskerbetje-
ningen for å plassere vindusvisker-
armene midt på frontruten.



Demontering



)
Løft opp vindusviskerarmen.

)
Hekt av viskerbladet og skift det.



Montering



)
Hekt fast det nye viskerbladet.

)
Sett vindusviskerarmen forsiktig til-
bake på plass igjen.


Etter tilbakemontering av vindusviskerblad foran



)
Sett på tenningen.

)
Aktiver vindusviskerbetjeningen på
nytt for å sette vindusviskerarmene
på plass.

KULDESKJERM *


*
Avhengig av bestemmelsesland.


Montering



)
Anbring kuldeskjermen foran den
nedre delen av støtfangeren foran.

)
Trykk rundt skjermen for å hekte på
alle festeklipsene.

Demontering



)
Bruk en skrutrekker til å hekte av
alle festeklipsene.
Glem ikke å fjerne kuldeskjermen:


- når den utvendige tempera-
turen er over 10 °C,

- dersom bilen kjører med til-
henger,

- dersom bilen kjører i over
120 km/t.
Demonterbar skjerm som hindrer snø i
å samle seg opp ved radiatorens kjø-
levifte.

11
PRAKTISKE OPPLYSNINGER
206

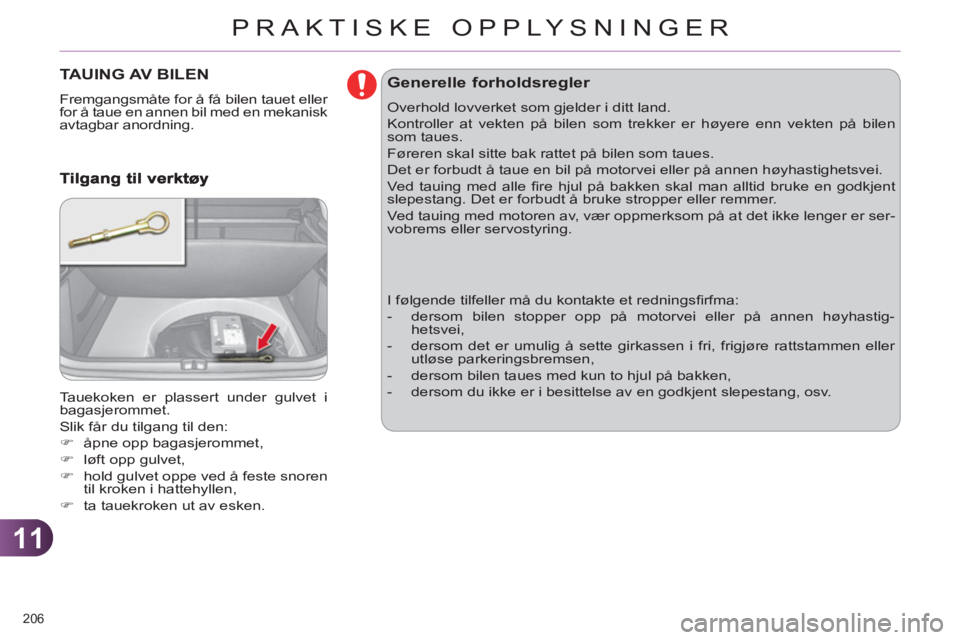

TAUING AV BILEN
Fremgangsmåte for å få bilen tauet eller
for å taue en annen bil med en mekanisk
avtagbar anordning.
Tauekoken er plassert under gulvet i
bagasjerommet.
Slik får du tilgang til den:


)
åpne opp bagasjerommet,

)
løft opp gulvet,

)
hold gulvet oppe ved å feste snoren
til kroken i hattehyllen,

)
ta tauekroken ut av esken.



Generelle forholdsregler

Overhold lovverket som gjelder i ditt land.
Kontroller at vekten på bilen som trekker er høyere enn vekten på bilen
som taues.
Føreren skal sitte bak rattet på bilen som taues.
Det er forbudt å taue en bil på motorvei eller på annen høyhastighetsvei.
Ved tauing med alle fi re hjul på bakken skal man alltid bruke en godkjent
slepestang. Det er forbudt å bruke stropper eller remmer.
Ved tauing med motoren av, vær oppmerksom på at det ikke lenger er ser-
vobrems eller servostyring.
I følgende tilfeller må du kontakte et redningsfi rfma:


- dersom bilen stopper opp på motorvei eller på annen høyhastig-
hetsvei,

- dersom det er umulig å sette girkassen i fri, frigjøre rattstammen eller
utløse parkeringsbremsen,

- dersom bilen taues med kun to hjul på bakken,

- dersom du ikke er i besittelse av en godkjent slepestang, osv.
