2011 CITROEN BERLINGO FIRST Betriebsanleitungen (in German)

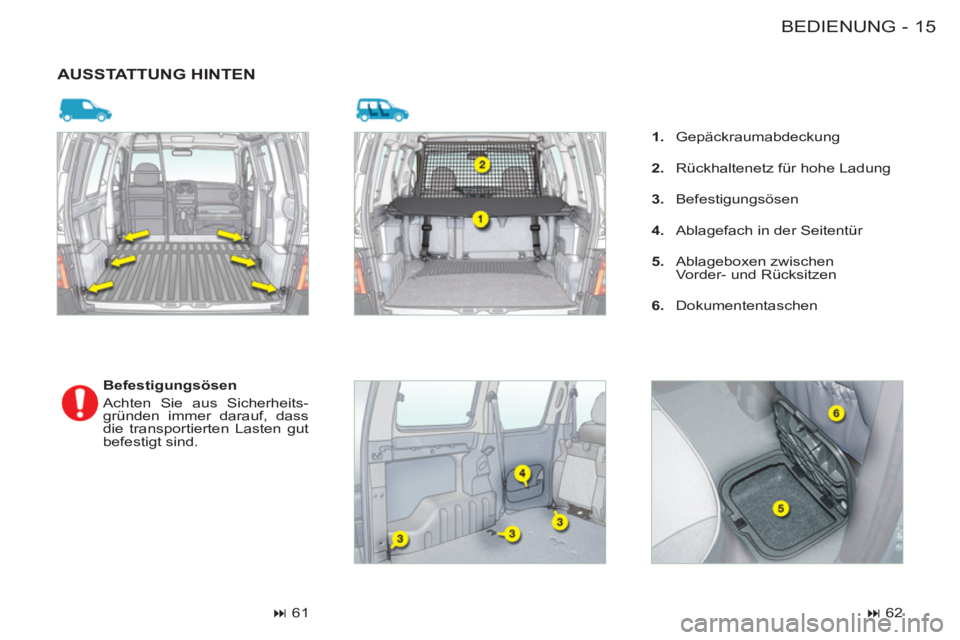

15BEDIENUNG
-
AUSSTATTUNG HINTEN


Befestigungsösen

Achten Sie aus Sicherheits-
gründen immer darauf, dass
die transportierten Lasten gut
befestigt sind.



61



1.
Gepäckraumabdeckung

2.
Rückhaltenetz für hohe Ladung

3.
Befestigungsösen

4.
Ablagefach in der Seitentür

5.
Ablageboxen zwischen
Vorder- und Rücksitzen

6.
Dokumententaschen



62

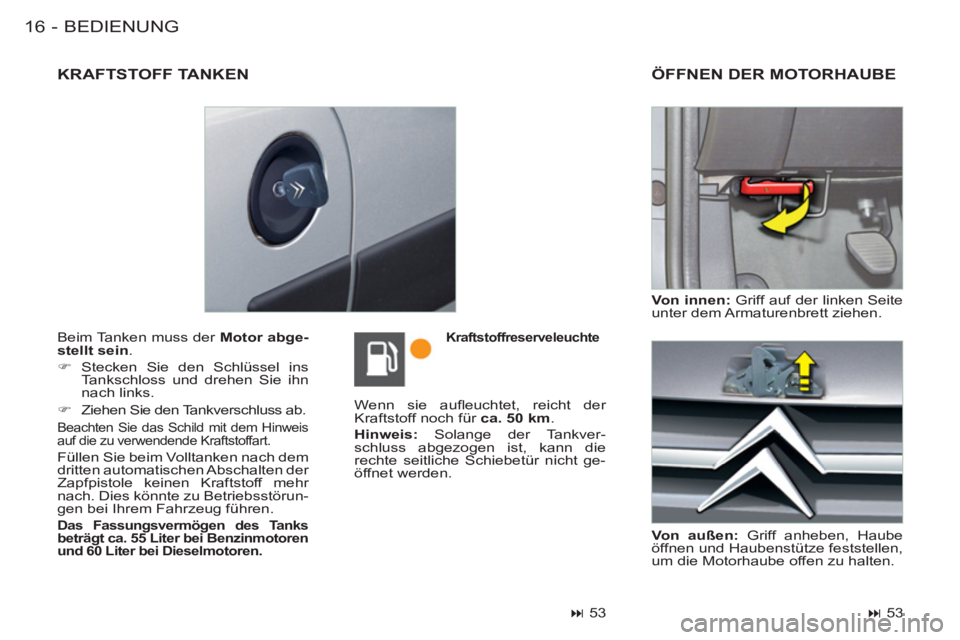

BEDIENUNG16 -
Beim Tanken muss der Motor abge-
stellt sein
.


)
Stecken Sie den Schlüssel ins
Tankschloss und drehen Sie ihn
nach links.

)
Ziehen Sie den Tankverschluss ab.

Beachten Sie das Schild mit dem Hinweis
auf die zu verwendende Kraftstoffart.
Füllen Sie beim Volltanken nach dem
dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr
nach. Dies könnte zu Betriebsstörun-
gen bei Ihrem Fahrzeug führen
.


Das Fassungsvermögen des Tanks
beträgt ca. 55 Liter bei Benzinmotoren
und 60 Liter bei Dieselmotoren.


Wenn sie aufl euchtet, reicht der
Kraftstoff noch für ca. 50 km
.

Hinweis:
Solange der Tankver-
schluss abgezogen ist, kann die
rechte seitliche Schiebetür nicht ge-
öffnet werden.

Von außen:
Griff anheben, Haube
öffnen und Haubenstütze feststellen,
um die Motorhaube offen zu halten.
ÖFFNEN DER MOTORHAUBE

Von innen:
Griff auf der linken Seite
unter dem Armaturenbrett ziehen.

Kraftstoffreserveleuchte




53



53



KRAFTSTOFF TANKEN

BETRIEBSKONTROLLE und ANZEIGEN18 -


1.
Kontrollleuchte für nicht
angelegten Gurt

2.
Kontrollleuchte für Front- und
Seitenairbags

3.
Kontrollleuchte für Inaktivierung
des Beifahrerairbags

4.
Kontrollleuchte für
Nebelscheinwerfer

5.
Kontrollleuchte für
Antiblockiersystem (ABS)

6.
Kontrollleuchte für
Nebelschlussleuchte

7.
Vorglüh-Kontrollleuchte
Dieselmotor

8.
Fahrtrichtungsanzeiger links
9.
Kilometerzähler, Wartungsanzeige
und Ölstandsanzeige

10.
Fahrtrichtungsanzeiger rechts

11 .
Kontrollleuchte für
Abgasentgiftungsanlage

12.
Kontrollleuchte für Fernlicht

13.
Kontrollleuchte für Handbremse,
Bremsfl üssigkeitsstand und
Defekt des elektronischen
Bremskraftverteilers

14.
Kontrollleuchte für Abblendlicht

15.
Kontrollleuchte für
Batterieladezustand

16.
Kontrollleuchte für Motoröldruck
und -temperatur

17.
Warnleuchte für Wasser im
Dieselkraftstofffi lter
18.
Kontrollleuchte für
Kühlfl üssigkeitsstand

19.
Anzeige für
Kühlfl üssigkeitstemperatur

20.
Knopf für Kilometerzähler

21.
Kontrollleuchte STOP - sofort
anhalten

22.
Tachometer

23.
Drehzahlmesser

24.
Knopf für Helligkeitsregler

25.
Kraftstofftankanzeige

26.
Kraftstoffreserveleuchte

27.
Anzeige des
Geschwindigkeitsbegrenzers/-
reglers

KOMBIINSTRUMENT: BENZINMOTOR - DIESELMOTOR

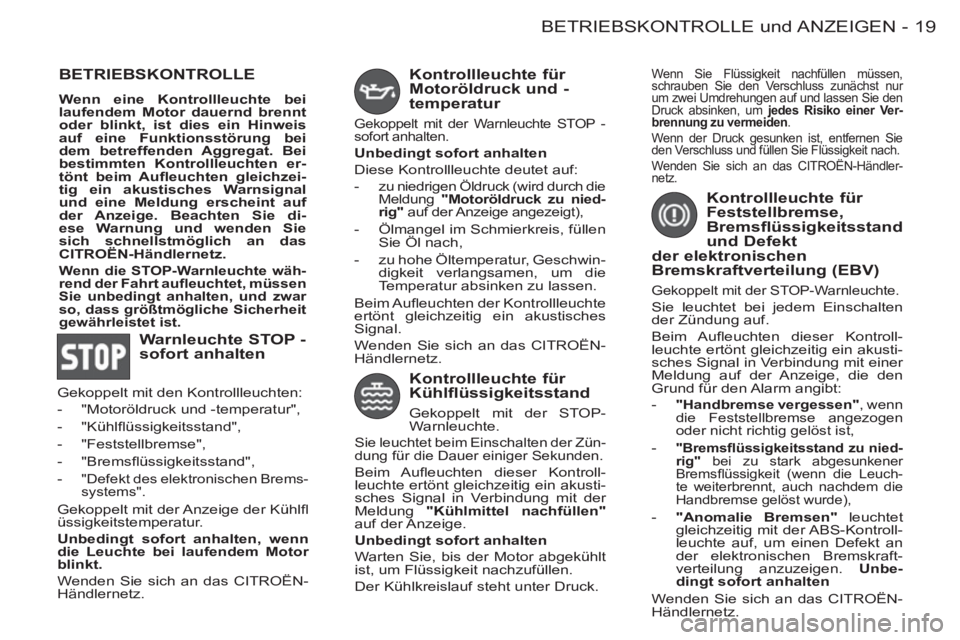

19 BETRIEBSKONTROLLE und ANZEIGEN
-
BETRIEBSKONTROLLE


Wenn eine Kontrollleuchte bei
laufendem Motor dauernd brennt
oder blinkt, ist dies ein Hinweis
auf eine Funktionsstörung bei
dem betreffenden Aggregat. Bei
bestimmten Kontrollleuchten er-
tönt beim Aufl euchten gleichzei-
tig ein akustisches Warnsignal
und eine Meldung erscheint auf
der Anzeige. Beachten Sie di-
ese Warnung und wenden Sie
sich schnellstmöglich an das
CITROËN
-Händlernetz.



Wenn die STOP-Warnleuchte wäh-
rend der Fahrt aufl euchtet, müssen
Sie unbedingt anhalten, und zwar
so, dass größtmögliche Sicherheit
gewährleistet ist.



Warnleuchte STOP -
sofort anhalten
Gekoppelt mit den Kontrollleuchten:


- "Motoröldruck und -temperatur",

- "Kühlfl üssigkeitsstand",

- "Feststellbremse",

- "Bremsfl üssigkeitsstand",

-
"Defekt des elektronischen Brems-
systems".

Gekoppelt mit der Anzeige der Kühlfl
üssigkeitstemperatur.

Unbedingt sofort anhalten, wenn
die Leuchte bei laufendem Motor
blinkt.

Wenden Sie sich an das CITROËN-
Händlernetz.


Kontrollleuchte für
Motoröldruck und -
temperatur
Gekoppelt mit der Warnleuchte STOP -
sofort anhalten.

Unbedingt sofort anhalten

Diese Kontrollleuchte deutet auf:


-
zu niedrigen Öldruck (wird durch die
Meldung "Motoröldruck zu nied-
rig"
auf der Anzeige angezeigt),


- Ölmangel im Schmierkreis, füllen
Sie Öl nach,

- zu hohe Öltemperatur, Geschwin-
digkeit verlangsamen, um die
Temperatur absinken zu lassen.
Beim Aufl euchten der Kontrollleuchte
ertönt gleichzeitig ein akustisches
Signal.
Wenden Sie sich an das CITROËN-
Händlernetz.


Kontrollleuchte für
Kühlflüssigkeitsstand
Gekoppelt mit der STOP-
Warnleuchte.
Sie leuchtet beim Einschalten der Zün-
dung für die Dauer einiger Sekunden.
Beim Aufl euchten dieser Kontroll-
leuchte ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit der
Meldung "Kühlmittel nachfüllen"

auf der Anzeige.

Unbedingt sofort anhalten

Warten Sie, bis der Motor abgekühlt
ist, um Flüssigkeit nachzufüllen.
Der Kühlkreislauf steht unter Druck.


Kontrollleuchte für
Feststellbremse,
Bremsflüssigkeitsstand
und Defekt
der elektronischen
Bremskraftverteilung (EBV)
Gekoppelt mit der STOP-Warnleuchte.

Sie leuchtet bei jedem Einschalten
der Zündung auf.
Beim Aufl euchten dieser Kontroll-
leuchte ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit einer
Meldung auf der Anzeige, die den
Grund für den Alarm angibt:


-

"Handbremse vergessen"
, wenn
die Feststellbremse angezogen
oder nicht richtig gelöst ist,

-
"Bremsfl üssigkeitsstand zu nied-
rig"
bei zu stark abgesunkener
Bremsfl üssigkeit (wenn die Leuch-
te weiterbrennt, auch nachdem die
Handbremse gelöst wurde),

- "Anomalie Bremsen"
leuchtet
gleichzeitig mit der ABS-Kontroll-
leuchte auf, um einen Defekt an
der elektronischen Bremskraft-
verteilung anzuzeigen. Unbe-
dingt sofort anhalten


Wenden Sie sich an das CITROËN-
Händlernetz.
Wenn Sie Flüssigkeit nachfüllen müssen,
schrauben Sie den Verschluss zunächst nur
um zwei Umdrehungen auf und lassen Sie den
Druck absinken, um jedes Risiko einer Ver-
brennung zu vermeiden
.
Wenn der Druck gesunken ist, entfernen Sie
den Verschluss und füllen Sie Flüssigkeit nach.
Wenden Sie sich an das CITROËN-Händler-
netz.

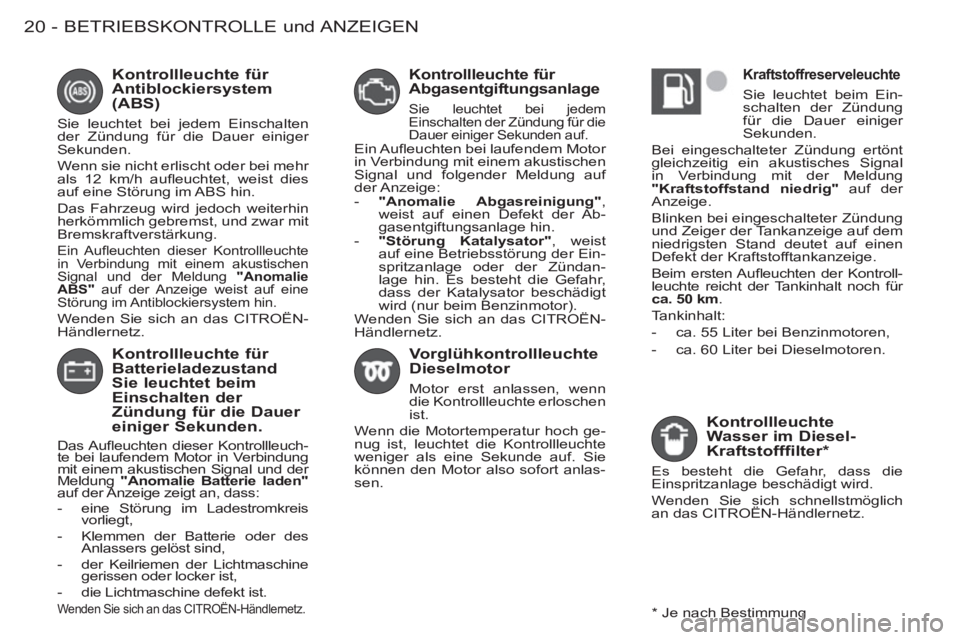

BETRIEBSKONTROLLE und ANZEIGEN20 -


Kontrollleuchte für
Batterieladezustand
Sie leuchtet beim
Einschalten der
Zündung für die Dauer
einiger Sekunden.
Das Aufl euchten dieser Kontrollleuch-
te bei laufendem Motor in Verbindung
mit einem akustischen Signal und der
Meldung "Anomalie Batterie laden"

auf der Anzeige zeigt an, dass:


- eine Störung im Ladestromkreis
vorliegt,

- Klemmen der Batterie oder des
Anlassers gelöst sind,

- der Keilriemen der Lichtmaschine
gerissen oder locker ist,

- die Lichtmaschine defekt ist.

Wenden Sie sich an das CITROËN-Händlernetz.


Kontrollleuchte für
Abgasentgiftungsanlage

Sie leuchtet bei jedem
Einschalten der Zündung für die
Dauer einiger Sekunden auf.
Ein Aufl euchten bei laufendem Motor
in Verbindung mit einem akustischen
Signal und folgender Meldung auf
der Anzeige:


- "Anomalie Abgasreinigung"
,
weist auf einen Defekt der Ab-
gasentgiftungsanlage hin.

- "Störung Katalysator"
, weist
auf eine Betriebsstörung der Ein-
spritzanlage oder der Zündan-
lage hin. Es besteht die Gefahr,
dass der Katalysator beschädigt
wird (nur beim Benzinmotor).
Wenden Sie sich an das CITROËN-
Händlernetz.


Vorglühkontrollleuchte
Dieselmotor

Motor erst anlassen, wenn
die Kontrollleuchte erloschen
ist.
Wenn die Motortemperatur hoch ge-
nug ist, leuchtet die Kontrollleuchte
weniger als eine Sekunde auf. Sie
können den Motor also sofort anlas-
sen.


Kraftstoffreserveleuchte

Sie leuchtet beim Ein-
schalten der Zündung
für die Dauer einiger
Sekunden.
Bei eingeschalteter Zündung ertönt
gleichzeitig ein akustisches Signal
in Verbindung mit der Meldung
"Kraftstoffstand niedrig"
auf der
Anzeige.
Blinken bei eingeschalteter Zündung
und Zeiger der Tankanzeige auf dem
niedrigsten Stand deutet auf einen
Defekt der Kraftstofftankanzeige.
Beim ersten Aufl euchten der Kontroll-
leuchte reicht der Tankinhalt noch für
ca. 50 km
.
Tankinhalt:


- ca. 55 Liter bei Benzinmotoren,

- ca. 60 Liter bei Dieselmotoren.



Kontrollleuchte
Wasser im Diesel-
Kraftstofffilter *

Es besteht die Gefahr, dass die
Einspritzanlage beschädigt wird.
Wenden Sie sich schnellstmöglich
an das CITROËN-Händlernetz.


Kontrollleuchte für
Antiblockiersystem
(ABS)
Sie leuchtet bei jedem Einschalten
der Zündung für die Dauer einiger
Sekunden.
Wenn sie nicht erlischt oder bei mehr
als 12 km/h aufl euchtet, weist dies
auf eine Störung im ABS hin.
Das Fahrzeug wird jedoch weiterhin
herkömmlich gebremst, und zwar mit
Bremskraftverstärkung.
Ein Aufl euchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Signal und der Meldung "Anomalie
ABS"
auf der Anzeige weist auf eine
Störung im Antiblockiersystem hin.
Wenden Sie sich an das CITROËN-
Händlernetz.

*
Je nach Bestimmung

21 BETRIEBSKONTROLLE und ANZEIGEN
-

Warnleuchte für
nicht angelegten
Sicherheitsgurt *

Beim Einschalten der Zündung leuchtet
die Kontrollleuchte auf, wenn der Fahrer
den Gurt nicht angelegt hat.
Ab einer Geschwindigkeit von 20 km/h
blinkt die Leuchte für die Dauer von zwei
Minuten. Nach Ablauf dieser zwei Minuten
brennt die Leuchte so lange weiter, wie
der Fahrer den Gurt noch nicht angelegt
hat.


Anzeige für
Kühlflüssigkeitstemperatur


- Zeiger im Bereich (A)
, die Tem-
peratur ist normal,

- Zeiger im Bereich (B)
, die Tempe-
ratur ist zu hoch. Die Warnleuchte
STOP
blinkt in Verbindung mit
einem akustischen Signal und der
Meldung "Kühlmitteltemp. Mo-
tor zu hoch"
auf der Anzeige.

Unbedingt sofort

anhalten

Wenden Sie sich an das CITROËN-
Händlernetz.
*
Je nach Bestimmung


Kontrollleuchte
für inaktivierten
Beifahrerairbag *

Beim Aufl euchten dieser Kontroll-
leuchte erscheint gleichzeitig die
Meldung "Beifahrerairbag deakti-
viert"
auf der Anzeige.
Wenn der Beifahrerairbag inaktiviert
ist, leuchtet die Kontrollleuchte beim
Einschalten der Zündung auf und
bleibt erleuchtet.
Sollte die Kontrollleuchte blinken,
wenden Sie sich auf jeden Fall an
das CITROËN-Händlernetz.


Kontrollleuchte
für Front- und
Seitenairbags
Sie leuchtet beim Einschalten
der Zündung für die Dauer
von einigen Sekunden.
Ein Aufl euchten bei laufendem Motor in
Verbindung mit einem akustischen Si-
gnal und der Meldung "Anomalie Air-
bag"
auf dem Multifunktionsbildschirm
weist auf einen Airbag-Defekt hin.
Wenden Sie sich an das CITROËN-
Händlernetz.

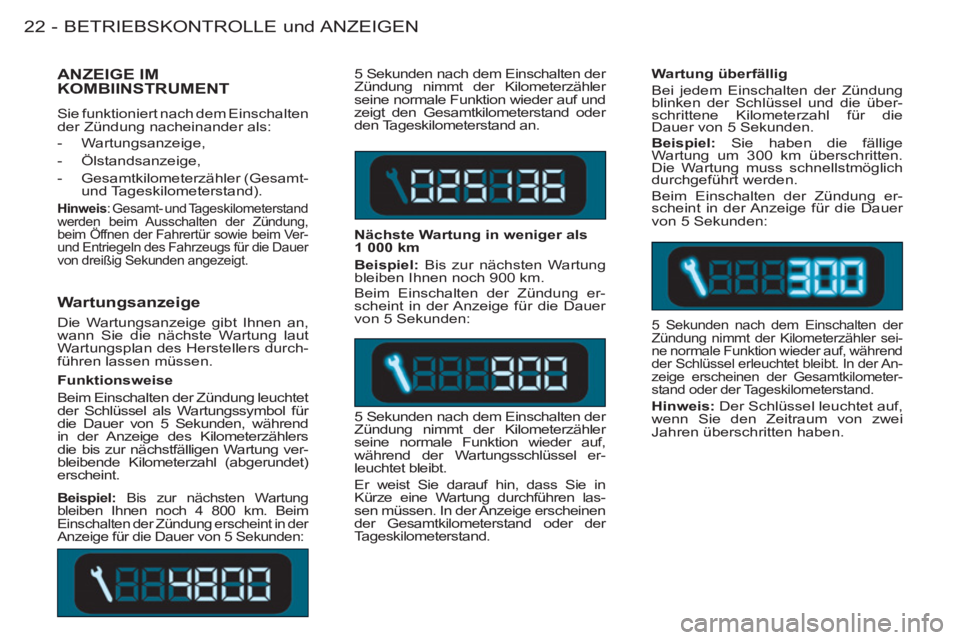

BETRIEBSKONTROLLE und ANZEIGEN22 -

Wartungsanzeige

Die Wartungsanzeige gibt Ihnen an,
wann Sie die nächste Wartung laut
Wartungsplan des Herstellers durch-
führen lassen müssen. 5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf und
zeigt den Gesamtkilometerstand oder
den Tageskilometerstand an.

Nächste Wartung in weniger als
1 000 km

Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf,
während der Wartungsschlüssel er-
leuchtet bleibt.
Er weist Sie darauf hin, dass Sie in
Kürze eine Wartung durchführen las-
sen müssen. In der Anzeige erscheinen
der Gesamtkilometerstand oder der
Tageskilometerstand.


Wartung überfällig
Bei jedem Einschalten der Zündung
blinken der Schlüssel und die über-
schrittene Kilometerzahl für die
Dauer von 5 Sekunden.

Beispiel:
Sie haben die fällige
Wartung um 300 km überschritten.
Die Wartung muss schnellstmöglich
durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler sei-
ne normale Funktion wieder auf, während
der Schlüssel erleuchtet bleibt. In der An-
zeige erscheinen der Gesamtkilometer-
stand oder der Tageskilometerstand.

Hinweis:
Der Schlüssel leuchtet auf,
wenn Sie den Zeitraum von zwei
Jahren überschritten haben.


ANZEIGE IMKOMBIINSTRUMENT

Sie funktioniert nach dem Einschalten
der Zündung nacheinander als:


- Wartungsanzeige,

- Ölstandsanzeige,

- Gesamtkilometerzähler (Gesamt-
und Tageskilometerstand).


Hinweis
: Gesamt- und Tageskilometerstand
werden beim Ausschalten der Zündung,
beim Öffnen der Fahrertür sowie beim Ver-
und Entriegeln des Fahrzeugs für die Dauer
von dreißig Sekunden angezeigt.

Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 4 800 km. Beim
Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:

Funktionsweise
Beim Einschalten der Zündung leuchtet
der Schlüssel als Wartungssymbol für
die Dauer von 5 Sekunden, während
in der Anzeige des Kilometerzählers
die bis zur nächstfälligen Wartung ver-
bleibende Kilometerzahl (abgerundet)
erscheint.
