87PRAKTISCHE TIPPS
-

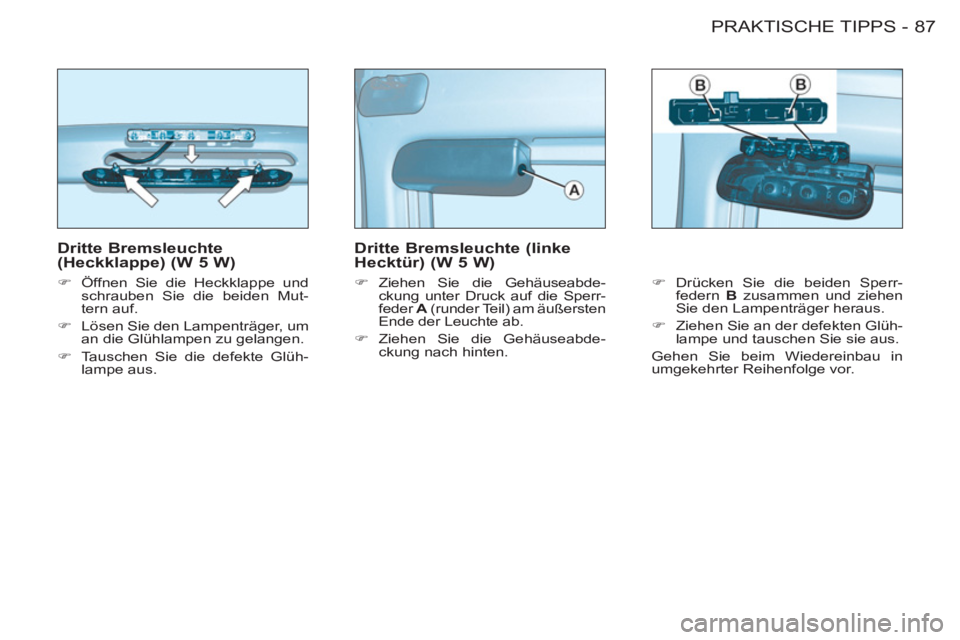

Dritte Bremsleuchte
(Heckklappe) (W 5 W)


)
Öffnen Sie die Heckklappe und
schrauben Sie die beiden Mut-
tern auf.

)
Lösen Sie den Lampenträger, um
an die Glühlampen zu gelangen.

)
Tauschen Sie die defekte Glüh-
lampe aus.



Dritte Bremsleuchte (linke
Hecktür) (W 5 W)


)
Ziehen Sie die Gehäuseabde-
ckung unter Druck auf die Sperr-
feder A
(runder Teil) am äußersten
Ende der Leuchte ab.

)
Ziehen Sie die Gehäuseabde-
ckung nach hinten.
)
Drücken Sie die beiden Sperr-
federn B
zusammen und ziehen
Sie den Lampenträger heraus.

)
Ziehen Sie an der defekten Glüh-
lampe und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.

PRAKTISCHE TIPPS
88 -

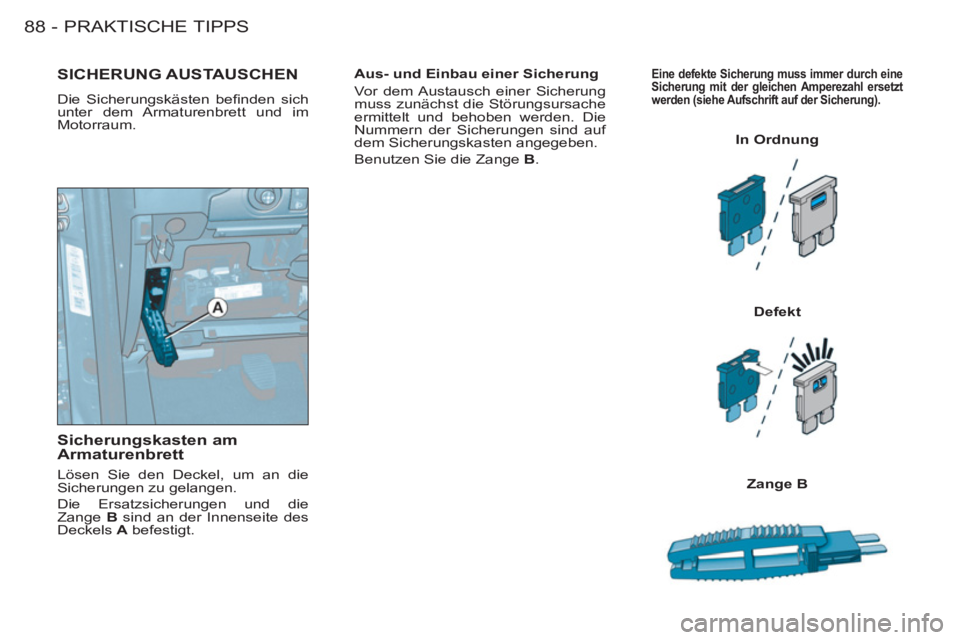

Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung
muss zunächst die Störungsursache
ermittelt und behoben werden. Die
Nummern der Sicherungen sind auf
dem Sicherungskasten angegeben.
Benutzen Sie die Zange B
. SICHERUNG AUSTA USCHEN

Die Sicherungskästen befi nden sich
unter dem Armaturenbrett und im
Motorraum.

Sicherungskasten am
Armaturenbrett
Lösen Sie den Deckel, um an die
Sicherungen zu gelangen.
Die Ersatzsicherungen und die
Zange B
sind an der Innenseite des
Deckels A
befestigt.
In Ordnung


Defekt


Zange B



Eine defekte Sicherung muss immer durch eine
Sicherung mit der gleichen Amperezahl ersetzt
werden (siehe Aufschrift auf der Sicherung).

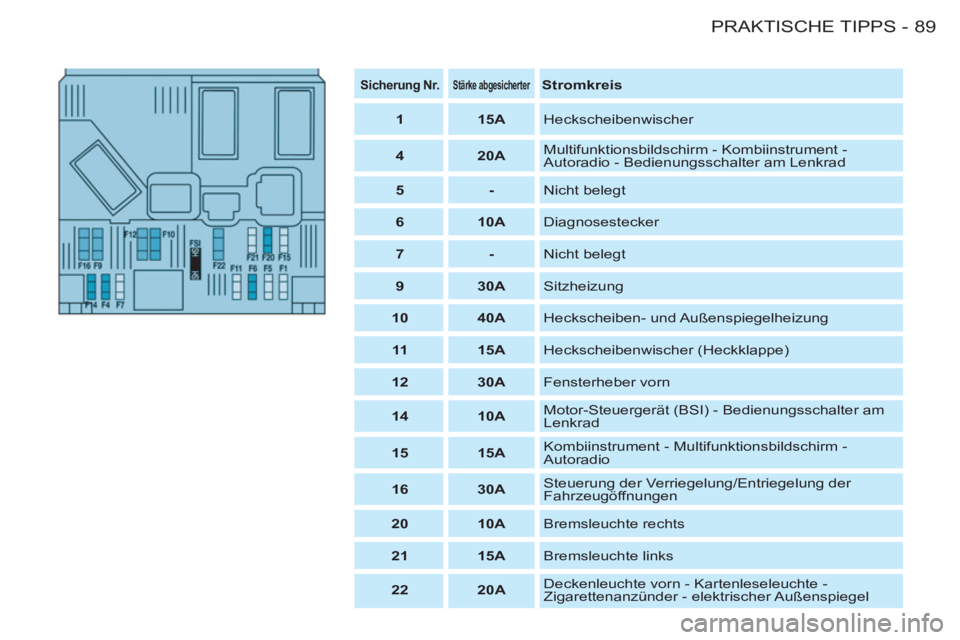

89PRAKTISCHE TIPPS
-


Sicherung Nr.




Stärke abgesicherter



Stromkreis




1



15A

Heckscheibenwischer


4



20A

Multifunktionsbildschirm - Kombiinstrument -
Autoradio - Bedienungsschalter am Lenkrad


5




-

Nicht belegt


6



10A

Diagnosestecker


7



-

Nicht belegt


9



30A

Sitzheizung


10



40A

Heckscheiben- und Außenspiegelheizung


11



15A

Heckscheibenwischer (Heckklappe)


12



30A

Fensterheber vorn


14



10A

Motor-Steuergerät (BSI) - Bedienungsschalter am
Lenkrad


15



15A

Kombiinstrument - Multifunktionsbildschirm -
Autoradio


16



30A

Steuerung der Verriegelung/Entriegelung der
Fahrzeugöffnungen


20



10A

Bremsleuchte rechts


21



15A

Bremsleuchte links


22



20A

Deckenleuchte vorn - Kartenleseleuchte -
Zigarettenanzünder - elektrischer Außenspiegel

PRAKTISCHE TIPPS
90 -

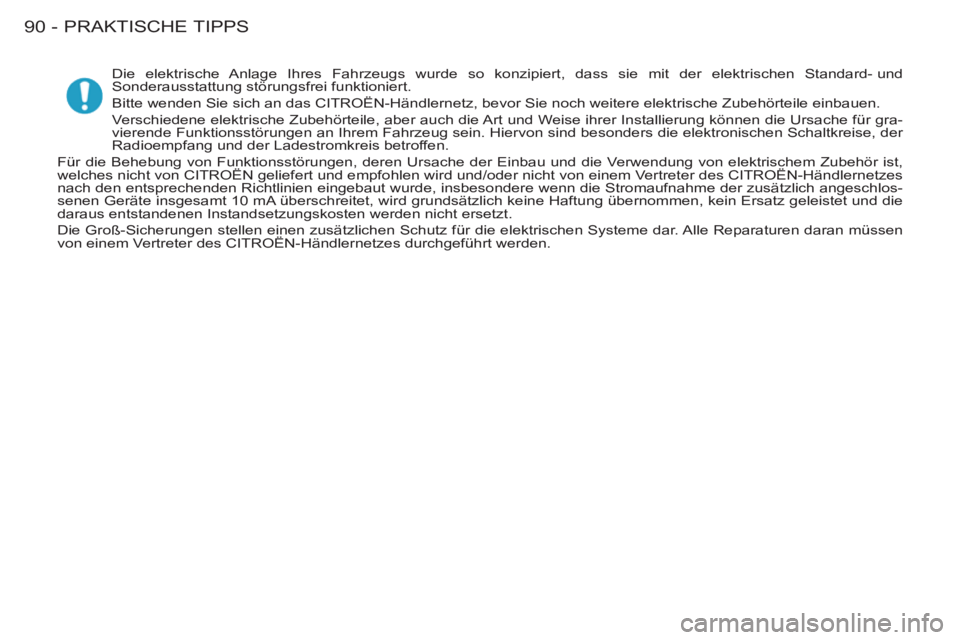

Die elektrische Anlage Ihres Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Standard- und
Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an das CITROËN-Händlernetz, bevor Sie noch weitere elektrische Zubehörteile einbauen.

Verschiedene elektrische Zubehörteile, aber auch die Art und Weise ihrer Installierung können die Ursache für gra-
vierende Funktionsstörungen an Ihrem Fahrzeug sein. Hiervon sind besonders die elektronischen Schaltkreise, der
Radioempfang und der Ladestromkreis betroffen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör ist,
welches nicht von CITROËN geliefert und empfohlen wird und/oder nicht von einem Vertreter des CITROËN-Händlernetzes
nach den entsprechenden Richtlinien eingebaut wurde, insbesondere wenn die Stromaufnahme der zusätzlich angeschlos-
senen Geräte insgesamt 10 mA überschreitet, wird grundsätzlich keine Haftung übernommen, kein Ersatz geleistet und die
daraus entstandenen Instandsetzungskosten werden nicht ersetzt.
Die Groß-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle Reparaturen daran müssen
von einem Vertreter des CITROËN-Händlernetzes durchgeführt werden.

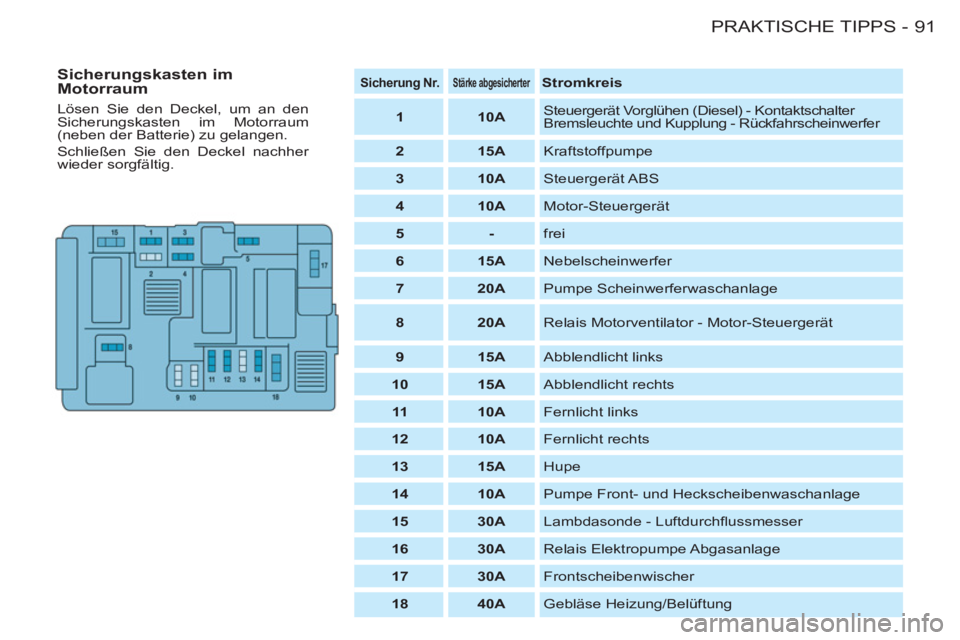

91PRAKTISCHE TIPPS
-


Sicherung Nr.




Stärke abgesicherter



Stromkreis




1



10A

Steuergerät Vorglühen (Diesel) - Kontaktschalter
Bremsleuchte und Kupplung - Rückfahrscheinwerfer


2



15A

Kraftstoffpumpe


3



10A

Steuergerät ABS


4



10A

Motor-Steuergerät


5



-

frei


6



15A

Nebelscheinwerfer


7



20A

Pumpe Scheinwerferwaschanlage


8



20A

Relais Motorventilator - Motor-Steuergerät


9



15A

Abblendlicht links


10



15A

Abblendlicht rechts


11



10A

Fernlicht links


12



10A

Fernlicht rechts


13



15A

Hupe


14



10A

Pumpe Front- und Heckscheibenwaschanlage


15



30A

Lambdasonde - Luftdurchfl ussmesser


16



30A

Relais Elektropumpe Abgasanlage


17



30A

Frontscheibenwischer


18



40A

Gebläse Heizung/Belüftung


Sicherungskasten im
Motorraum
Lösen Sie den Deckel, um an den
Sicherungskasten im Motorraum
(neben der Batterie) zu gelangen.
Schließen Sie den Deckel nachher
wieder sorgfältig.

PRAKTISCHE TIPPS
92 -
BETRIEB IM SPARMODUS
Wenn der Zündschlüssel nach dem
Abstellen des Motors in der Stel-
lung "Zubehör" steht, funktionieren
bestimmte elektrische Verbraucher
(Scheibenwischer, Fensterheber, De-
ckenleuchten, Autoradio, Telefon, Ab-
blendlicht, usw.) insgesamt nur noch
für die Dauer von ca. dreißig Minuten,
um ein Entladen der Batterie zu ver-
meiden.
Wenn diese dreißig Minuten ver-
strichen sind, wird das Umschalten
in den Energiesparmodus auf dem
Multifunktionsbildschirm angezeigt,
die eingeschalteten Verbraucher
werden auf Bereitschaft geschaltet.
Die Funktionen werden automatisch
bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
Um die Funktionen sofort wieder be-
nutzen zu können, müssen Sie den
Motor starten und kurze Zeit laufen
lassen.
Die Zeit, die Ihnen in diesem Fall für
die Betätigung der Verbraucher zur
Verfügung steht, ist doppelt so lang
wie die Motorlaufzeit. Sie beträgt
trotzdem immer fünf bis maximal
dreißig Minuten. Hinweis: Wenn Sie
beim Umschalten auf Bereitschaft
gerade telefonieren, können Sie das
Gespräch trotzdem zu Ende führen.
BATTERIE

Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie
abzuklemmen.



Klemmen Sie die Batterie frü-
hestens 2 Minuten nach dem
Ausschalten der Zündung ab.
Batterie nicht bei laufendem
Motor abklemmen.
Batterie erst zum Aufl aden anschlie-
ßen, wenn die Klemmen abgeklemmt
worden sind.
Schließen Sie die Fenster und das
Schiebedach, bevor Sie die Batterie
abklemmen.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach Einschalten der Zündung an-
gelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung die-
ser Vorschrift leichte Störungen auf-
treten und bestehen bleiben, wenden
Sie sich bitte an das CITROËN-
Händlernetz.


Bei entladener Batterie springt
der Motor nicht an.

Starten mit einer Fremdbatterie:



- rotes Kabel an die (+) Klemmen
der beiden Batterien anschließen,

- ein Ende des grünen oder schwar-
zen Kabels an die (-) Klemme der
Hilfsbatterie anschließen,

- das andere Ende des grünen oder
schwarzen Kabels an einen Masse-
punkt des zu startenden Fahrzeugs
anschließen, der möglichst weit von
der Batterie entfernt ist (z. B. an den
rechten Motorträger).
Anlasser betätigen und Motor laufen
lassen.
Warten, bis der Motor gleichmäßig im
Leerlauf dreht und Kabel abklemmen.

Laden der Batterie mit einem
Batterieladegerät:


- Batterie abklemmen,

- Gebrauchsanweisung des Lade-
gerät-Herstellers beachten,

- beim Wiederanschließen mit der (-)
Klemme beginnen,

- Die Batteriepole und Klemmen
müssen sauber sein. Wenn sie
einen (weißlichen oder grün-
lichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert
werden.

93PRAKTISCHE TIPPS
-

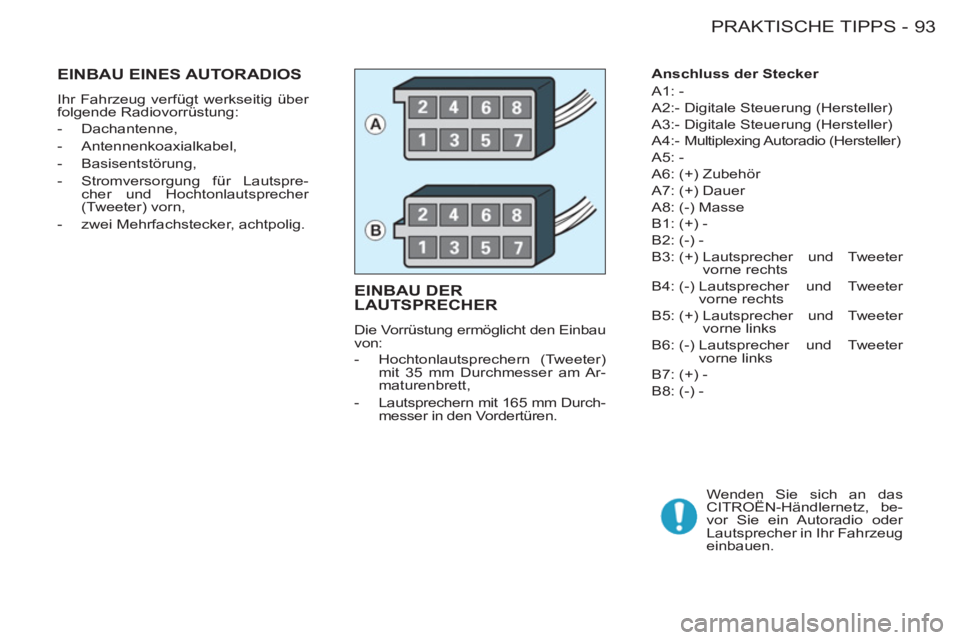

Anschluss der Stecker
A1: -
A2:- Digitale Steuerung (Hersteller)
A3:- Digitale Steuerung (Hersteller)
A4:- Multiplexing Autoradio (Hersteller)
A5: -
A6: (+) Zubehör
A7: (+) Dauer
A8: (-) Masse
B1: (+) -
B2: (-) -
B3: (+) Lautsprecher und Tweeter
vorne rechts
B4: (-) Lautsprecher und Tweeter
vorne rechts
B5: (+) Lautsprecher und Tweeter
vorne links
B6: (-) Lautsprecher und Tweeter
vorne links
B7: (+) -
B8: (-) -
EINBAU DER LAUTSPRECHER

Die Vorrüstung ermöglicht den Einbau
von:


- Hochtonlautsprechern (Tweeter)
mit 35 mm Durchmesser am Ar-
maturenbrett,

- Lautsprechern mit 165 mm Durch-
messer in den Vordertüren.


EINBAU EINES AUTORADIOS

Ihr Fahrzeug verfügt werkseitig über
folgende Radiovorrüstung:


- Dachantenne,

- Antennenkoaxialkabel,

- Basisentstörung,

- Stromversorgung für Lautspre-
cher und Hochtonlautsprecher
(Tweeter) vorn,

- zwei Mehrfachstecker, achtpolig.
Wenden Sie sich an das
CITROËN-Händlernetz, be-
vor Sie ein Autoradio oder
Lautsprecher in Ihr Fahrzeug
einbauen.

PRAKTISCHE TIPPS
94 -

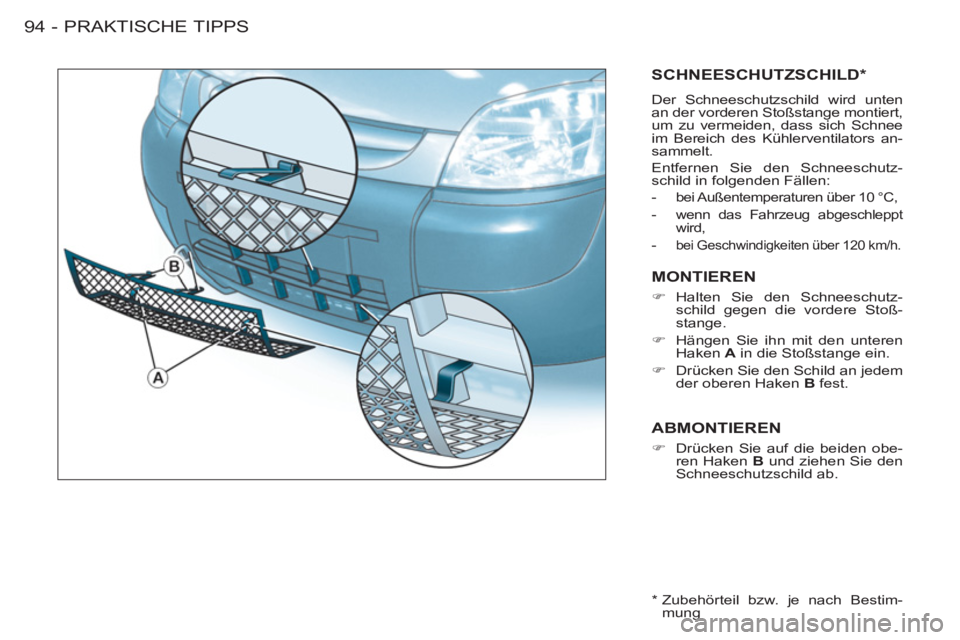

SCHNEESCHUTZSCHILD *

Der Schneeschutzschild wird unten
an der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators an-
sammelt.
Entfernen Sie den Schneeschutz-
schild in folgenden Fällen:


-
bei Außentemperaturen über 10 °C,


- wenn das Fahrzeug abgeschleppt
wird,

- bei Geschwindigkeiten über 120 km/h.


MONTIEREN



)
Halten Sie den Schneeschutz-
schild gegen die vordere Stoß-
stange.

)
Hängen Sie ihn mit den unteren
Haken A
in die Stoßstange ein.

)
Drücken Sie den Schild an jedem
der oberen Haken B
fest.



ABMONTIEREN



)
Drücken Sie auf die beiden obe-
ren Haken B
und ziehen Sie den
Schneeschutzschild ab.


*
Zubehörteil bzw. je nach Bestim-
mung
