F0U057Abfig. 56

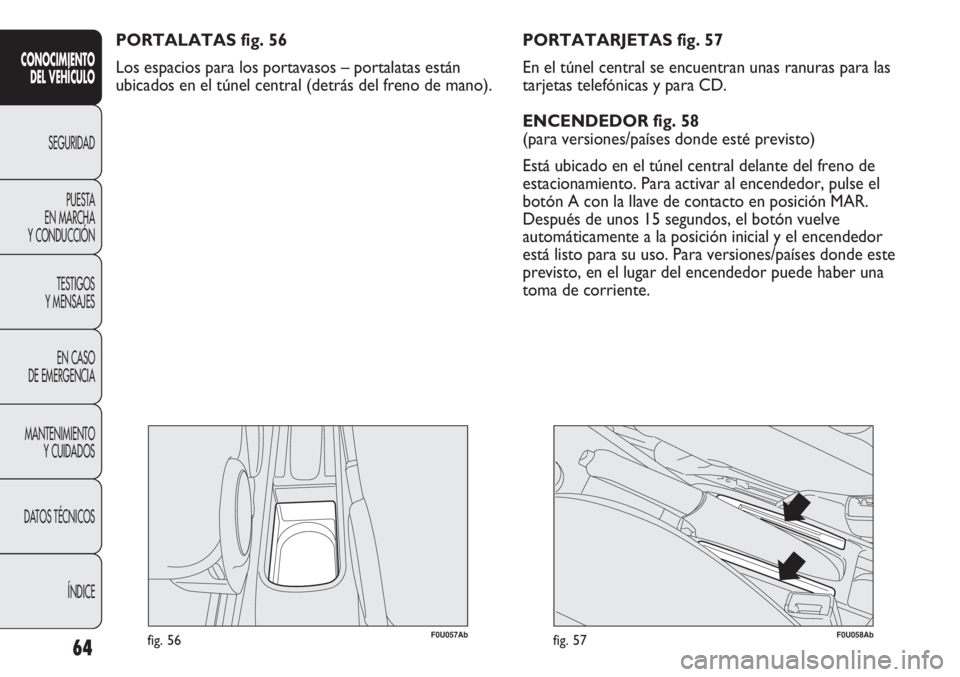

PORTALATAS fig. 56
Los espacios para los portavasos – portalatas están
ubicados en el túnel central (detrás del freno de mano).
F0U058Abfig. 57
PORTATARJETAS fig. 57
En el túnel central se encuentran unas ranuras para las
tarjetas telefónicas y para CD.
ENCENDEDOR fig. 58
(para versiones/países donde esté previsto)
Está ubicado en el túnel central delante del freno de
estacionamiento. Para activar al encendedor, pulse el
botón A con la llave de contacto en posición MAR.
Después de unos 15 segundos, el botón vuelve
automáticamente a la posición inicial y el encendedor
está listo para su uso. Para versiones/países donde este
previsto, en el lugar del encendedor puede haber una
toma de corriente.

65
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U059Abfig. 58

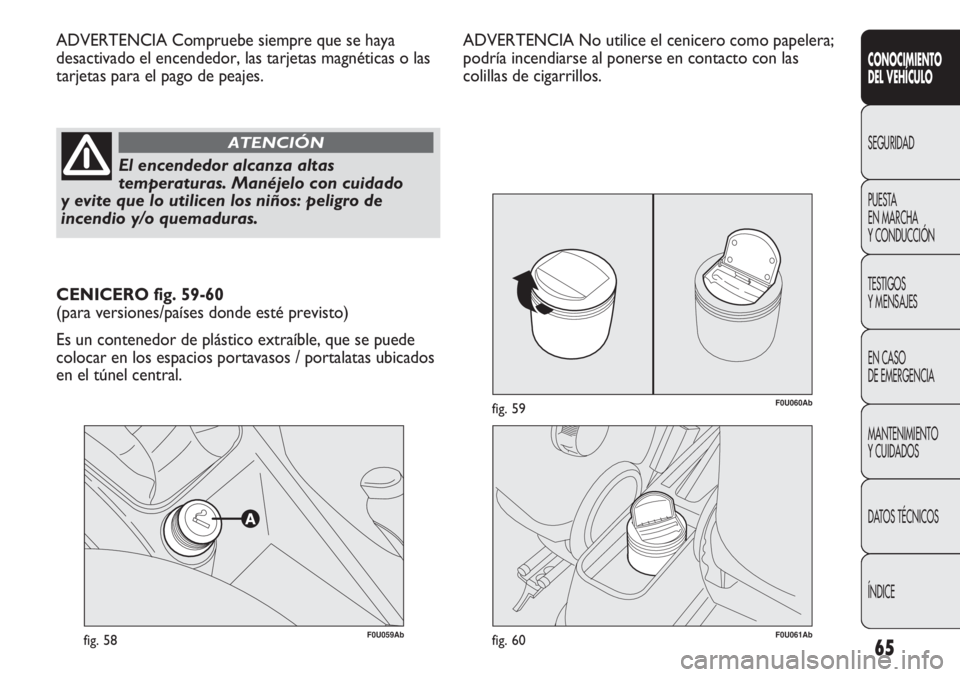

ADVERTENCIA Compruebe siempre que se haya
desactivado el encendedor, las tarjetas magnéticas o las
tarjetas para el pago de peajes.
El encendedor alcanza altas
temperaturas. Manéjelo con cuidado
y evite que lo utilicen los niños: peligro de
incendio y/o quemaduras.
ATENCIÓN
F0U061Abfig. 60
F0U060Abfig. 59
CENICERO fig. 59-60
(para versiones/países donde esté previsto)
Es un contenedor de plástico extraíble, que se puede
colocar en los espacios portavasos / portalatas ubicados
en el túnel central.ADVERTENCIA No utilice el cenicero como papelera;
podría incendiarse al ponerse en contacto con las
colillas de cigarrillos.

66
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U062Abfig. 61

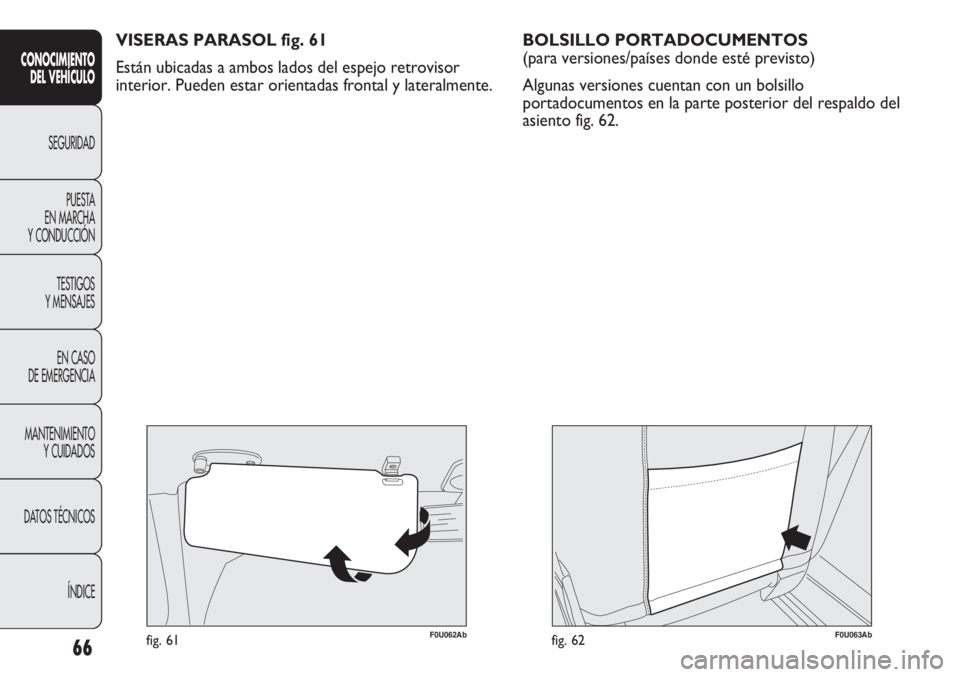

VISERAS PARASOL fig. 61
Están ubicadas a ambos lados del espejo retrovisor
interior. Pueden estar orientadas frontal y lateralmente.
F0U063Abfig. 62
BOLSILLO PORTADOCUMENTOS
(para versiones/países donde esté previsto)
Algunas versiones cuentan con un bolsillo
portadocumentos en la parte posterior del respaldo del
asiento fig. 62.

67
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U064Abfig. 64

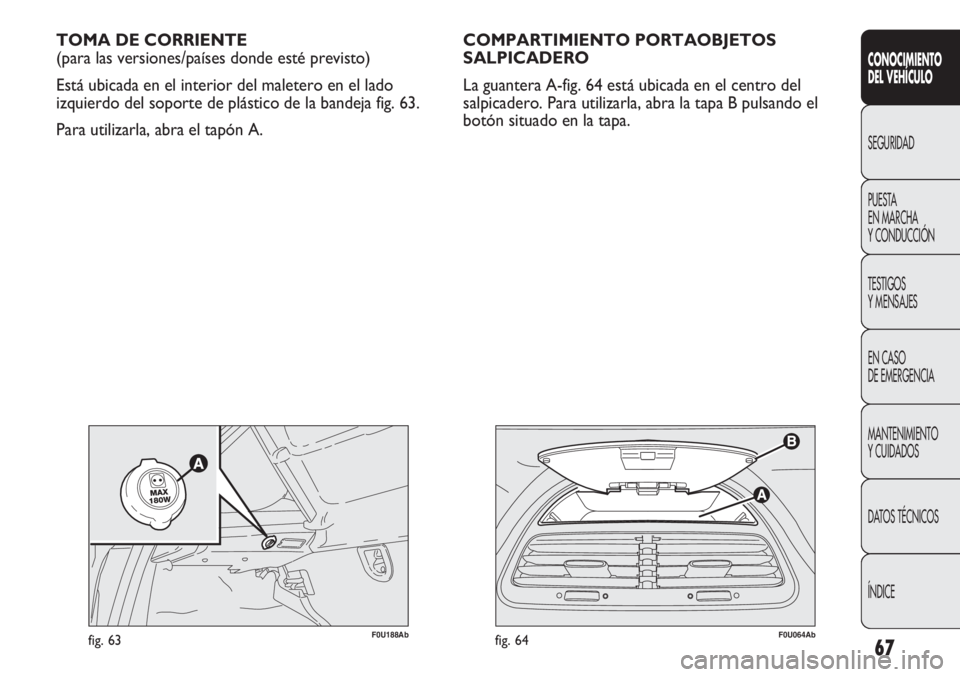

TOMA DE CORRIENTE
(para las versiones/países donde esté previsto)
Está ubicada en el interior del maletero en el lado
izquierdo del soporte de plástico de la bandeja fig. 63.
Para utilizarla, abra el tapón A.
F0U188Abfig. 63
COMPARTIMIENTO PORTAOBJETOS
SALPICADERO
La guantera A-fig. 64 está ubicada en el centro del
salpicadero. Para utilizarla, abra la tapa B pulsando el
botón situado en la tapa.

68
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U065Abfig. 65
TECHO PRACTICABLE SKY-DOME
(para versiones/países donde esté previsto)
El techo practicable con un amplio acristalamiento
consta de dos paneles de cristal, uno de ellos fijo y el
otro móvil, provistos de dos cortinas para el sol
(delantera y trasera) con manipulación manual. Las
cortinas pueden usarse en posición «completamente
cerradas» y «completamente abiertas» (no hay
posiciones fijas intermedias). Para abrir las cortinas:
sujete la manilla A-fig. 65 y acompáñela siguiendo el
sentido indicado por las flechas hasta la posición
«completamente abierta». Para cerrarlas repita el
procedimiento inverso. El techo practicable sólo
funciona con la llave de contacto en MAR.
Los mandos A-B fig. 65 ubicados en el salpicadero cerca
de la luz de techo delantera, controlan las funciones de
apertura/cierre del techo practicable.Apertura
Pulse el botón B-fig. 65 y manténgalo pulsado, el panel
de cristal anterior se colocará en posición «spoiler»;
vuelva a pulsar el botón B-fig. 65 e, interviniendo en el
mando durante más de medio segundo, se activa el
movimiento del cristal del techo que
continúa automáticamente hasta el final del recorrido;
el cristal del techo puede detenerse en una posición
intermedia interviniendo de nuevo en el botón.
Cierre
Desde la posición de apertura completa, pulse el botón
A-fig. 65 y, si se interviene en el botón durante más de
medio segundo, el cristal delantero del techo se
colocará automáticamente en la posición «spoiler»;
volviendo a pulsar el botón, el cristal del techo se
detiene en la posición intermedia; vuelva a pulsar el
botón A-fig. 65 y manténgalo pulsado hasta que se
cierre completamente el panel.

69
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Al bajar del coche, quite siempre la llave
del dispositivo de arranque para evitar
que el techo practicable, activado accidentalmente,
constituya un peligro para los que permanecen
en el coche: el uso inadecuado del techo puede
ser peligroso. Antes y durante el accionamiento,
asegúrese siempre de que los pasajeros no estén
expuestos al riesgo de lesiones provocadas ya
sea directamente por el techo en movimiento
o por objetos personales enganchados
o golpeados por el mismo.
ATENCIÓN
Si se utiliza una portaequipajes
transversal, le aconsejamos poner
el techo practicable sólo en posición
«spoiler».
Con nieve o hielo no hay que abrir
el techo: se podría estropear.
DISPOSITIVO CONTRA EL APLASTAMIENTO
El techo practicable lleva un sistema de seguridad contra
el aplastamiento que reconoce la presencia de cualquier
obstáculo cuando se está cerrando el cristal; cuando
esto ocurre el sistema detiene e invierte de inmediato
la carrera del cristal.

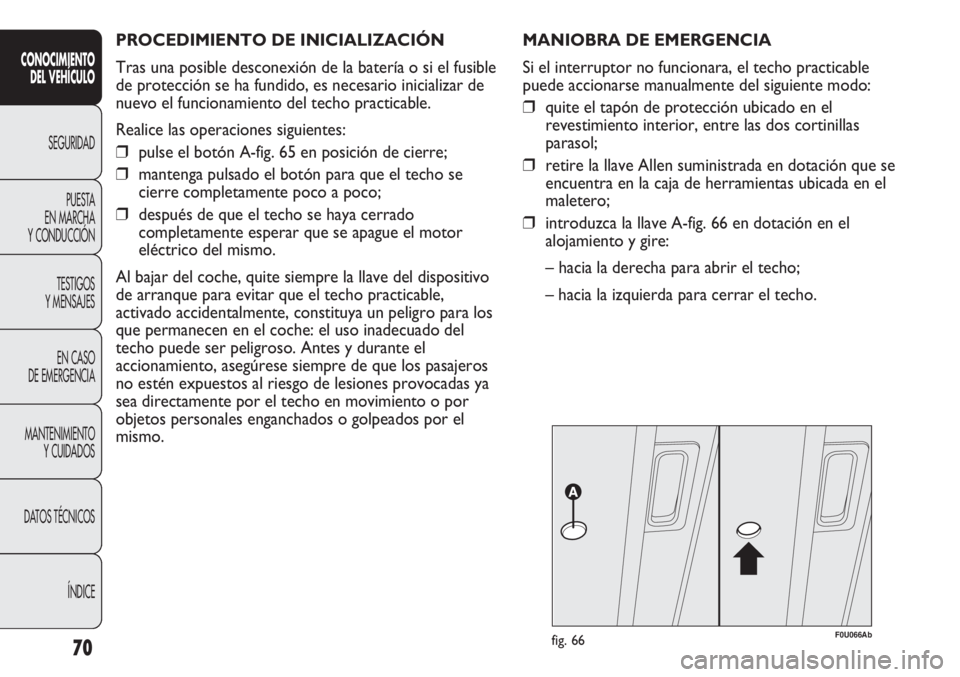

PROCEDIMIENTO DE INICIALIZACIÓN
Tras una posible desconexión de la batería o si el fusible
de protección se ha fundido, es necesario inicializar de
nuevo el funcionamiento del techo practicable.
Realice las operaciones siguientes:
❒pulse el botón A-fig. 65 en posición de cierre;
❒mantenga pulsado el botón para que el techo se
cierre completamente poco a poco;
❒después de que el techo se haya cerrado
completamente esperar que se apague el motor
eléctrico del mismo.
Al bajar del coche, quite siempre la llave del dispositivo
de arranque para evitar que el techo practicable,
activado accidentalmente, constituya un peligro para los
que permanecen en el coche: el uso inadecuado del
techo puede ser peligroso. Antes y durante el
accionamiento, asegúrese siempre de que los pasajeros
no estén expuestos al riesgo de lesiones provocadas ya
sea directamente por el techo en movimiento o por
objetos personales enganchados o golpeados por el
mismo.
F0U066Abfig. 66
MANIOBRA DE EMERGENCIA
Si el interruptor no funcionara, el techo practicable
puede accionarse manualmente del siguiente modo:
❒quite el tapón de protección ubicado en el
revestimiento interior, entre las dos cortinillas
parasol;
❒retire la llave Allen suministrada en dotación que se
encuentra en la caja de herramientas ubicada en el
maletero;
❒introduzca la llave A-fig. 66 en dotación en el
alojamiento y gire:
– hacia la derecha para abrir el techo;
– hacia la izquierda para cerrar el techo.
70
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

71
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

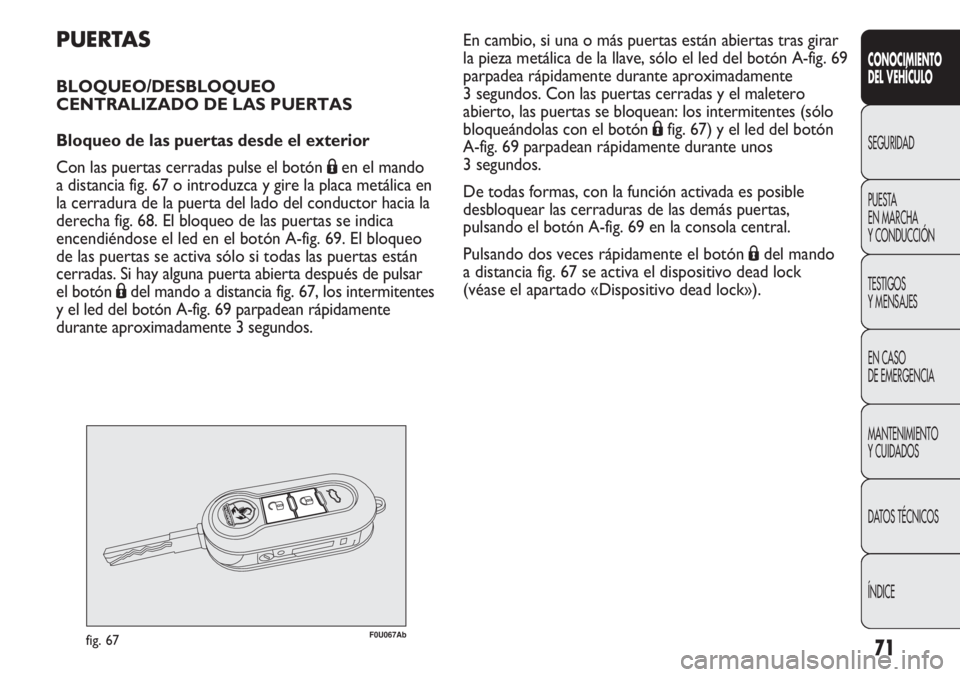

PUERTAS
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS PUERTAS
Bloqueo de las puertas desde el exterior
Con las puertas cerradas pulse el botón Áen el mando
a distancia fig. 67 o introduzca y gire la placa metálica en
la cerradura de la puerta del lado del conductor hacia la
derecha fig. 68. El bloqueo de las puertas se indica
encendiéndose el led en el botón A-fig. 69. El bloqueo
de las puertas se activa sólo si todas las puertas están
cerradas. Si hay alguna puerta abierta después de pulsar
el botón Ádel mando a distancia fig. 67, los intermitentes
y el led del botón A-fig. 69 parpadean rápidamente
durante aproximadamente 3 segundos.
F0U067Abfig. 67
En cambio, si una o más puertas están abiertas tras girar
la pieza metálica de la llave, sólo el led del botón A-fig. 69
parpadea rápidamente durante aproximadamente
3 segundos. Con las puertas cerradas y el maletero
abierto, las puertas se bloquean: los intermitentes (sólo
bloqueándolas con el botón Áfig. 67) y el led del botón
A-fig. 69 parpadean rápidamente durante unos
3 segundos.
De todas formas, con la función activada es posible
desbloquear las cerraduras de las demás puertas,
pulsando el botón A-fig. 69 en la consola central.
Pulsando dos veces rápidamente el botón Ádel mando
a distancia fig. 67 se activa el dispositivo dead lock
(véase el apartado «Dispositivo dead lock»).
