2011 Abarth Punto Evo Manual de Empleo y Cuidado (in Spanish)

56
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U040Abfig. 40

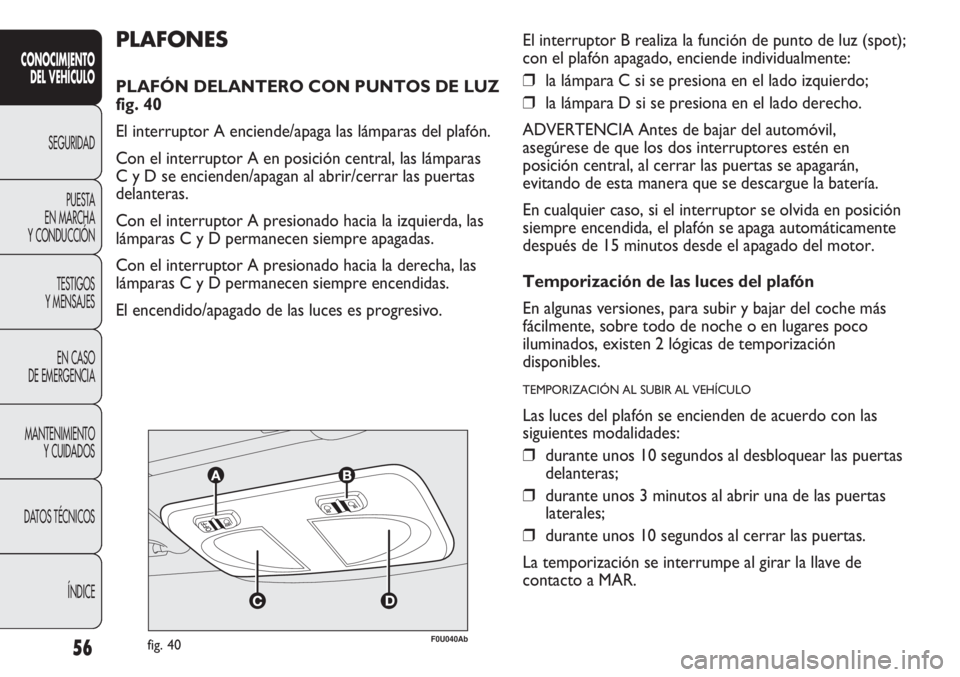

PLAFONES
PLAFÓN DELANTERO CON PUNTOS DE LUZ
fig. 40
El interruptor A enciende/apaga las lámparas del plafón.
Con el interruptor A en posición central, las lámparas
C y D se encienden/apagan al abrir/cerrar las puertas
delanteras.
Con el interruptor A presionado hacia la izquierda, las
lámparas C y D permanecen siempre apagadas.
Con el interruptor A presionado hacia la derecha, las
lámparas C y D permanecen siempre encendidas.
El encendido/apagado de las luces es progresivo.El interruptor B realiza la función de punto de luz (spot);
con el plafón apagado, enciende individualmente:
❒la lámpara C si se presiona en el lado izquierdo;
❒la lámpara D si se presiona en el lado derecho.
ADVERTENCIA Antes de bajar del automóvil,
asegúrese de que los dos interruptores estén en
posición central, al cerrar las puertas se apagarán,
evitando de esta manera que se descargue la batería.
En cualquier caso, si el interruptor se olvida en posición
siempre encendida, el plafón se apaga automáticamente
después de 15 minutos desde el apagado del motor.
Temporización de las luces del plafón
En algunas versiones, para subir y bajar del coche más
fácilmente, sobre todo de noche o en lugares poco
iluminados, existen 2 lógicas de temporización
disponibles.
TEMPORIZACIÓN AL SUBIR AL VEHÍCULO
Las luces del plafón se encienden de acuerdo con las
siguientes modalidades:
❒durante unos 10 segundos al desbloquear las puertas
delanteras;
❒durante unos 3 minutos al abrir una de las puertas
laterales;
❒durante unos 10 segundos al cerrar las puertas.
La temporización se interrumpe al girar la llave de
contacto a MAR.

57
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

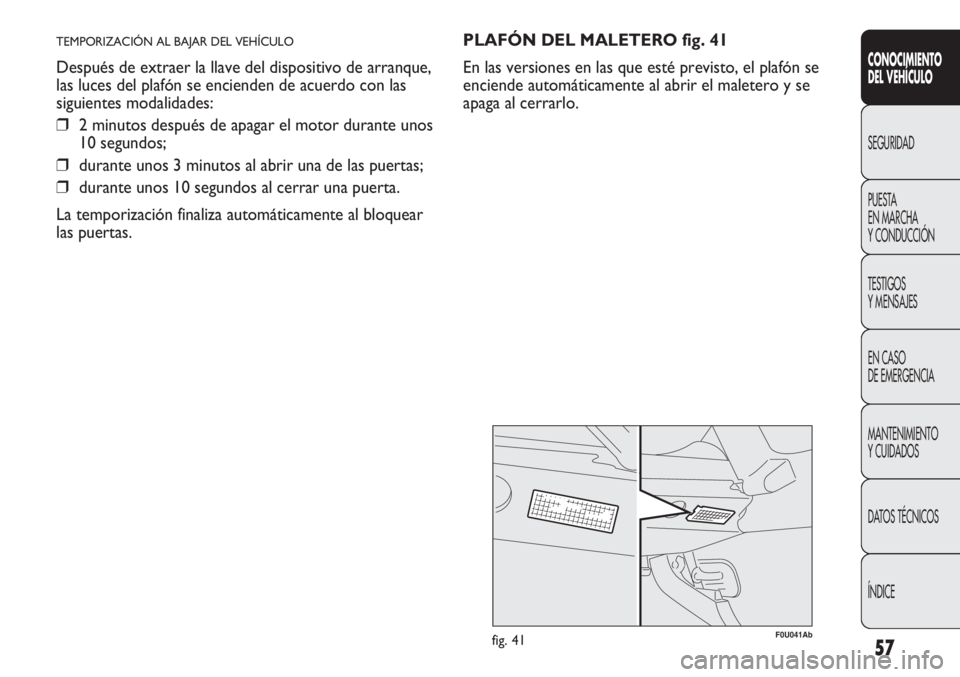

TEMPORIZACIÓN AL BAJAR DEL VEHÍCULO
Después de extraer la llave del dispositivo de arranque,
las luces del plafón se encienden de acuerdo con las
siguientes modalidades:
❒2 minutos después de apagar el motor durante unos
10 segundos;
❒durante unos 3 minutos al abrir una de las puertas;
❒durante unos 10 segundos al cerrar una puerta.
La temporización finaliza automáticamente al bloquear
las puertas.
F0U041Abfig. 41
PLAFÓN DEL MALETERO fig. 41
En las versiones en las que esté previsto, el plafón se
enciende automáticamente al abrir el maletero y se
apaga al cerrarlo.

58
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U043Abfig. 43F0U044Abfig. 44
LUCES DE ESTACIONAMIENTO
Se encienden sólo con la llave de contacto en STOP
o fuera del dispositivo de arranque, poniendo la corona
de la palanca izquierda primero en posición
Oy,
a continuación, en posición 6o2.
Se enciende el testigo 3en el cuadro de
instrumentos.
LUCES ANTINIEBLA DELANTERAS fig. 44
(para versiones/países donde esté previsto)
Se encienden junto con las luces de posición pulsando el
botón 5.
Se enciende el testigo 5en el cuadro de instrumentos.
Se apagan presionando de nuevo el botón.
El uso de las luces antiniebla delanteras está regulado
por el código de circulación del país en el que se
encuentre. Respete la normativa.
MANDOS
LUCES DE EMERGENCIA fig. 43
Se encienden pulsando el interruptor A sin importar en
que posición se encuentra la llave de contacto.
Con dispositivo activado en el cuadro de mandos se
encienden los testigos Îy¥. Para apagarlas, vuelva
a pulsar el interruptor. El uso de las luces de emergencia
está regulado por el código de circulación vial del país
en el que se encuentra. Respete la normativa.
Frenada de emergencia
En caso de frenada de emergencia se encienden
automáticamente las luces de emergencia y, en el
cuadro de instrumentos se encienden los testigos
Îy¥. La función se apaga automáticamente cuando
la frenada deja de tener carácter de emergencia. Esta
función cumple las prescripciones legislativas en materia
vigentes en la actualidad.

59
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U046Abfig. 46
F0U045Abfig. 45

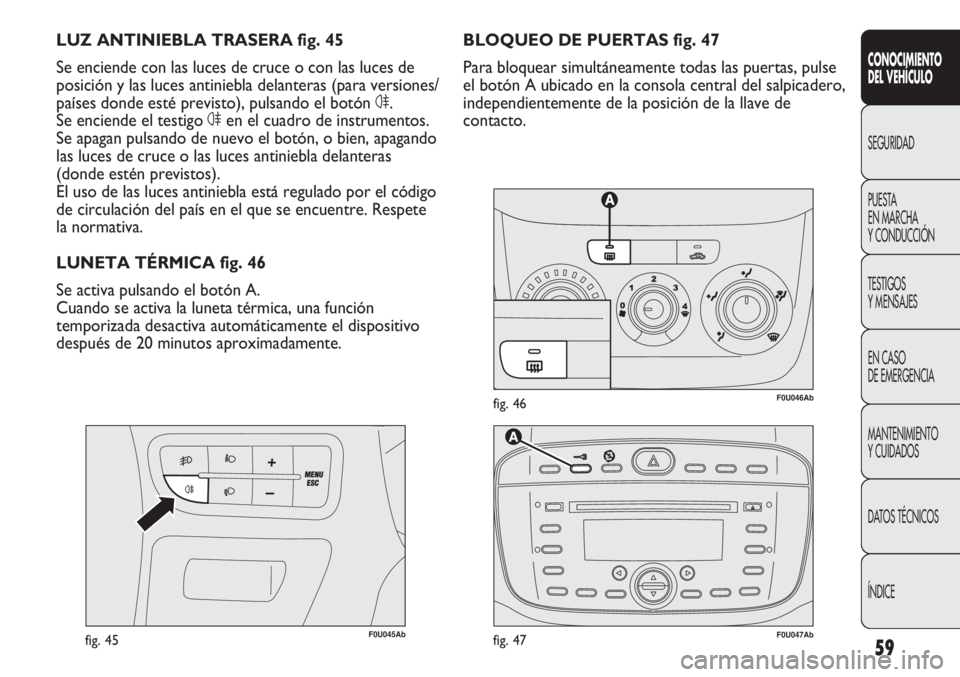

BLOQUEO DE PUERTAS fig. 47
Para bloquear simultáneamente todas las puertas, pulse
el botón A ubicado en la consola central del salpicadero,
independientemente de la posición de la llave de
contacto. LUZ ANTINIEBLA TRASERA fig. 45
Se enciende con las luces de cruce o con las luces de
posición y las luces antiniebla delanteras (para versiones/
países donde esté previsto), pulsando el botón 4.
Se enciende el testigo 4en el cuadro de instrumentos.
Se apagan pulsando de nuevo el botón, o bien, apagando
las luces de cruce o las luces antiniebla delanteras
(donde estén previstos).
El uso de las luces antiniebla está regulado por el código
de circulación del país en el que se encuentre. Respete
la normativa.
LUNETA TÉRMICA fig. 46
Se activa pulsando el botón A.
Cuando se activa la luneta térmica, una función
temporizada desactiva automáticamente el dispositivo
después de 20 minutos aproximadamente.
F0U047Abfig. 47

60
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
SISTEMA DE BLOQUEO DEL COMBUSTIBLE
Actúa en caso de colisión provocando:
❒la interrupción de la alimentación de combustible
con el consiguiente apagado del motor;
❒el desbloqueo automático de las puertas;
❒el encendido de las luces interiores.
La actuación del sistema se indica mediante la
visualización de un mensaje en la pantalla. Inspeccione
cuidadosamente el vehículo para asegurarse de que no
haya pérdidas de combustible, por ejemplo en el
compartimiento del motor, debajo del vehículo o cerca
de la zona del depósito. Después del impacto, gire la
llave de encendido a STOP para no descargar la batería.
Después del impacto, si se advierte olor
a combustible o pérdidas del sistema de
alimentación, no activar el sistema para evitar
riesgos de incendio.
ATENCIÓN
Desbloqueo de las puertas en caso de accidente
En caso de impacto con activación del sistema de
bloqueo del combustible, las puertas se desbloquean
automáticamente para permitir el acceso al habitáculo
desde el exterior del vehículo y, al mismo tiempo, se
encienden las lámparas de techo interiores. Siempre es
posible abrir las puertas desde el interior del coche con
las palancas de mando correspondientes.
Restablecimiento del sistema de bloqueo
de combustible
Si después del impacto no se detectan pérdidas de
combustible y el vehículo está en condiciones de
arrancar, restablezca su funcionamiento correcto,
siguiendo las instrucciones indicadas a continuación.
Para restablecer el correcto funcionamiento del
vehículo, debe realizarse el siguiente procedimiento:
❒rotación de la llave de arranque a la posición MAR;
❒activación del indicador de dirección derecho;
❒desactivación del indicador de dirección derecho;
❒activación del indicador de dirección izquierdo;
❒desactivación del indicador de dirección izquierdo;
❒activación del indicador de dirección derecho;
❒desactivación del indicador de dirección derecho;
❒activación del indicador de dirección izquierdo;
❒desactivación del indicador de dirección izquierdo;
❒rotación de la llave de contacto a la posición STOP.

61
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

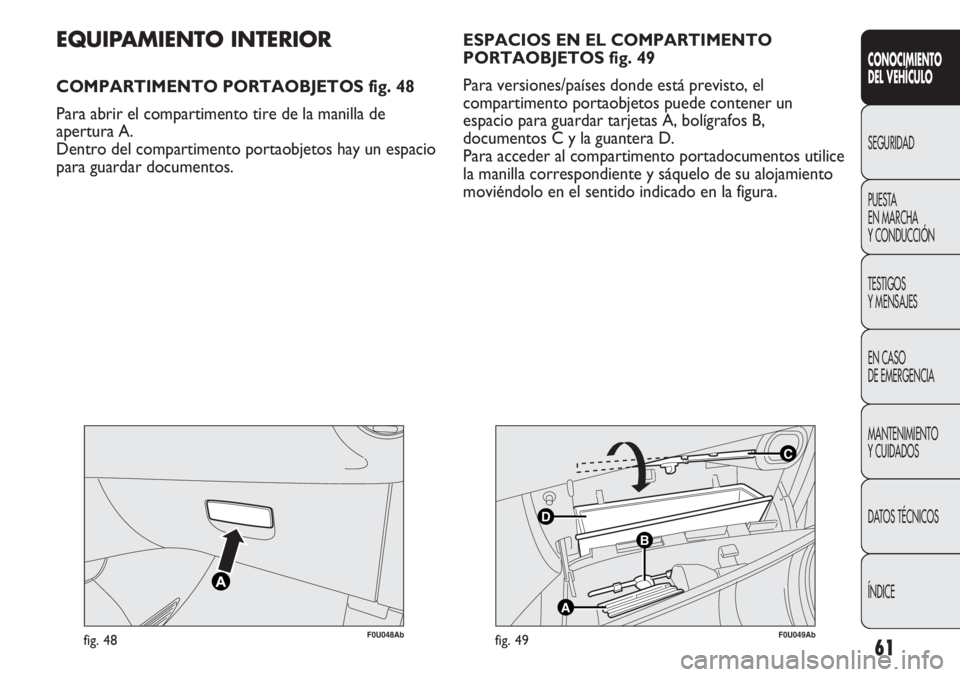

EQUIPAMIENTO INTERIOR
COMPARTIMENTO PORTAOBJETOS fig. 48
Para abrir el compartimento tire de la manilla de
apertura A.
Dentro del compartimento portaobjetos hay un espacio
para guardar documentos.ESPACIOS EN EL COMPARTIMENTO
PORTAOBJETOS fig. 49
Para versiones/países donde está previsto, el
compartimento portaobjetos puede contener un
espacio para guardar tarjetas A, bolígrafos B,
documentos C y la guantera D.
Para acceder al compartimento portadocumentos utilice
la manilla correspondiente y sáquelo de su alojamiento
moviéndolo en el sentido indicado en la figura.

62
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U051Abfig. 50
F0U050Abfig. 51

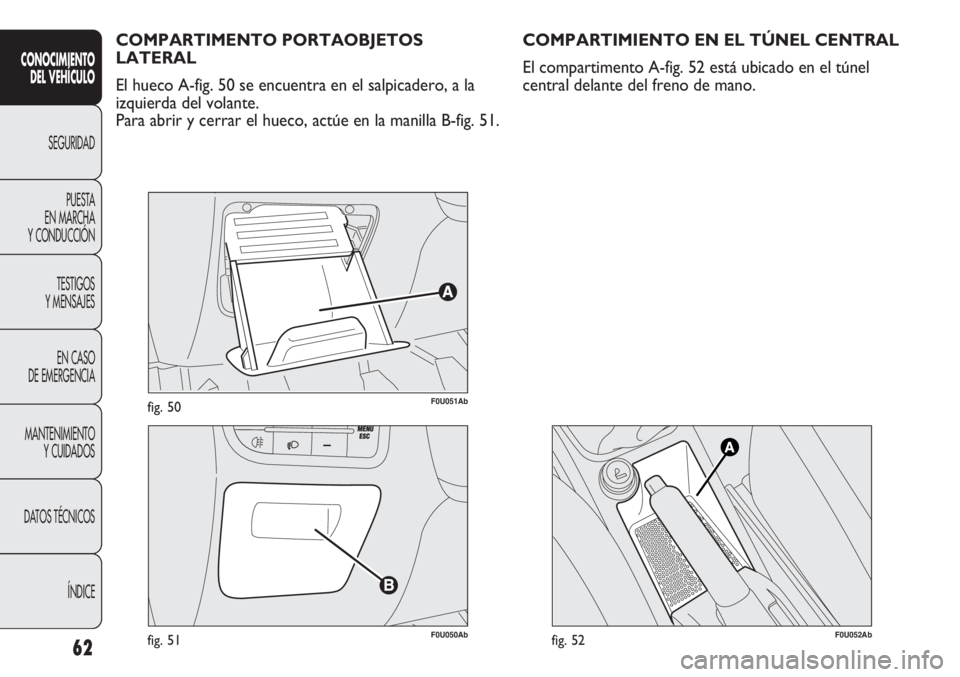

COMPARTIMENTO PORTAOBJETOS
LATERAL
El hueco A-fig. 50 se encuentra en el salpicadero, a la
izquierda del volante.
Para abrir y cerrar el hueco, actúe en la manilla B-fig. 51.
F0U052Abfig. 52
COMPARTIMIENTO EN EL TÚNEL CENTRAL
El compartimento A-fig. 52 está ubicado en el túnel
central delante del freno de mano.

63
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U054Abfig. 54

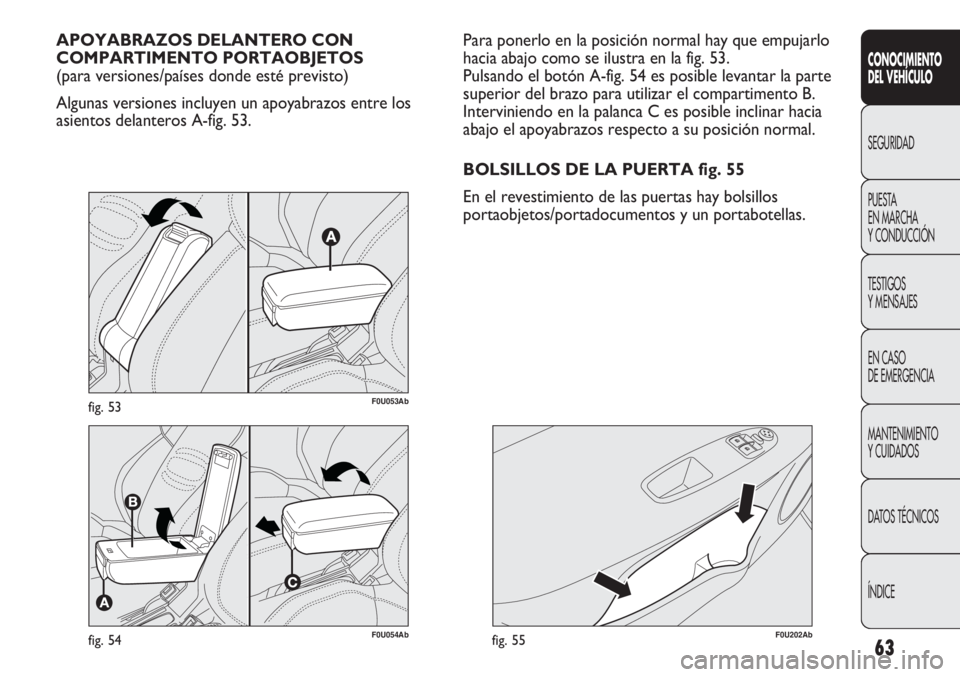

APOYABRAZOS DELANTERO CON
COMPARTIMENTO PORTAOBJETOS
(para versiones/países donde esté previsto)
Algunas versiones incluyen un apoyabrazos entre los
asientos delanteros A-fig. 53.
F0U202Abfig. 55
Para ponerlo en la posición normal hay que empujarlo
hacia abajo como se ilustra en la fig. 53.
Pulsando el botón A-fig. 54 es posible levantar la parte
superior del brazo para utilizar el compartimento B.
Interviniendo en la palanca C es posible inclinar hacia
abajo el apoyabrazos respecto a su posición normal.
BOLSILLOS DE LA PUERTA fig. 55
En el revestimiento de las puertas hay bolsillos
portaobjetos/portadocumentos y un portabotellas.
F0U053Abfig. 53
