2011 Abarth Punto Evo Manual de Empleo y Cuidado (in Spanish)

144
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
PRESIÓN INSUFICIENTE DEL
ACEITE MOTOR (rojo)
Al girar la llave a MAR, el testigo se enciende,
pero debe apagarse en cuanto se ponga en
marcha el motor.
El testigo se enciende en modalidad fija junto con el
mensaje visualizado en la pantalla cuando el sistema
detecta una presión del aceite motor insuficiente.
v
Si el testigo vse enciende durante la
marcha (en algunas versiones junto con
el mensaje en la pantalla), deténgase
inmediatamente y acuda a un taller de la Red
de Asistencia Abarth.
ATENCIÓN
AVERÍA EN EL SISTEMA EOBD
(ámbar)
En condiciones normales, al girar la llave de
contacto a la posición MAR, el testigo se
enciende, pero debe apagarse al arrancar el motor. El
encendido inicial indica el funcionamiento correcto del
testigo. Si el indicador permanece encendido o se
enciende durante la marcha:
❒con luz fija: indica que el sistema de
alimentación/encendido no funciona correctamente
pudiendo provocar elevadas emisiones de gases en el
escape, posible pérdida de sus prestaciones,
dificultad de conducción y mayor consumo.
La pantalla muestra el mensaje específico.
En estas condiciones, se puede continuar la marcha,
pero evitando exigirle al motor grandes esfuerzos
o altas velocidades. El uso prolongado del coche con el
indicador encendido con luz fija puede causar daños.
Diríjase lo antes posible a un taller de la Red de
Asistencia Abarth.
El testigo se apaga si el mal funcionamiento desaparece;
de todas maneras, el sistema memoriza la señalización.
❒parpadeando: indica que el catalizador puede estar
dañado (consulte el apartado «Sistema EOBD» en el
capítulo «Conocimiento del vehículo»).
U

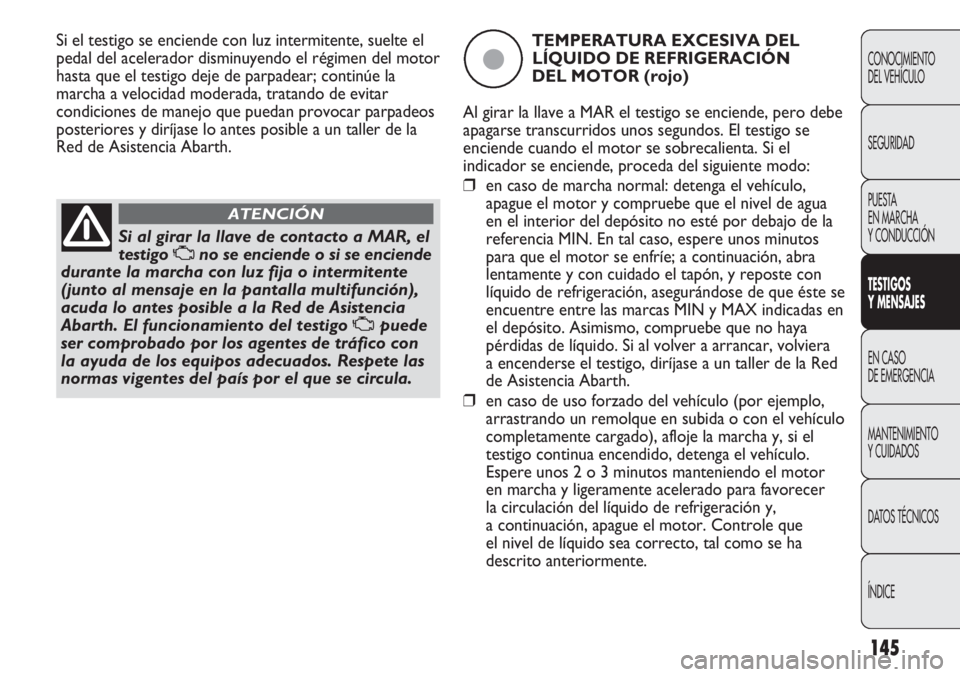

145
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Si al girar la llave de contacto a MAR, el
testigo Uno se enciende o si se enciende
durante la marcha con luz fija o intermitente
(junto al mensaje en la pantalla multifunción),
acuda lo antes posible a la Red de Asistencia
Abarth. El funcionamiento del testigo Upuede
ser comprobado por los agentes de tráfico con
la ayuda de los equipos adecuados. Respete las
normas vigentes del país por el que se circula.
ATENCIÓN
Si el testigo se enciende con luz intermitente, suelte el
pedal del acelerador disminuyendo el régimen del motor
hasta que el testigo deje de parpadear; continúe la
marcha a velocidad moderada, tratando de evitar
condiciones de manejo que puedan provocar parpadeos
posteriores y diríjase lo antes posible a un taller de la
Red de Asistencia Abarth.TEMPERATURA EXCESIVA DEL
LÍQUIDO DE REFRIGERACIÓN
DEL MOTOR (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe
apagarse transcurridos unos segundos. El testigo se
enciende cuando el motor se sobrecalienta. Si el
indicador se enciende, proceda del siguiente modo:
❒en caso de marcha normal: detenga el vehículo,
apague el motor y compruebe que el nivel de agua
en el interior del depósito no esté por debajo de la
referencia MIN. En tal caso, espere unos minutos
para que el motor se enfríe; a continuación, abra
lentamente y con cuidado el tapón, y reposte con
líquido de refrigeración, asegurándose de que éste se
encuentre entre las marcas MIN y MAX indicadas en
el depósito. Asimismo, compruebe que no haya
pérdidas de líquido. Si al volver a arrancar, volviera
a encenderse el testigo, diríjase a un taller de la Red
de Asistencia Abarth.
❒en caso de uso forzado del vehículo (por ejemplo,
arrastrando un remolque en subida o con el vehículo
completamente cargado), afloje la marcha y, si el
testigo continua encendido, detenga el vehículo.
Espere unos 2 o 3 minutos manteniendo el motor
en marcha y ligeramente acelerado para favorecer
la circulación del líquido de refrigeración y,
a continuación, apague el motor. Controle que
el nivel de líquido sea correcto, tal como se ha
descrito anteriormente.
ç

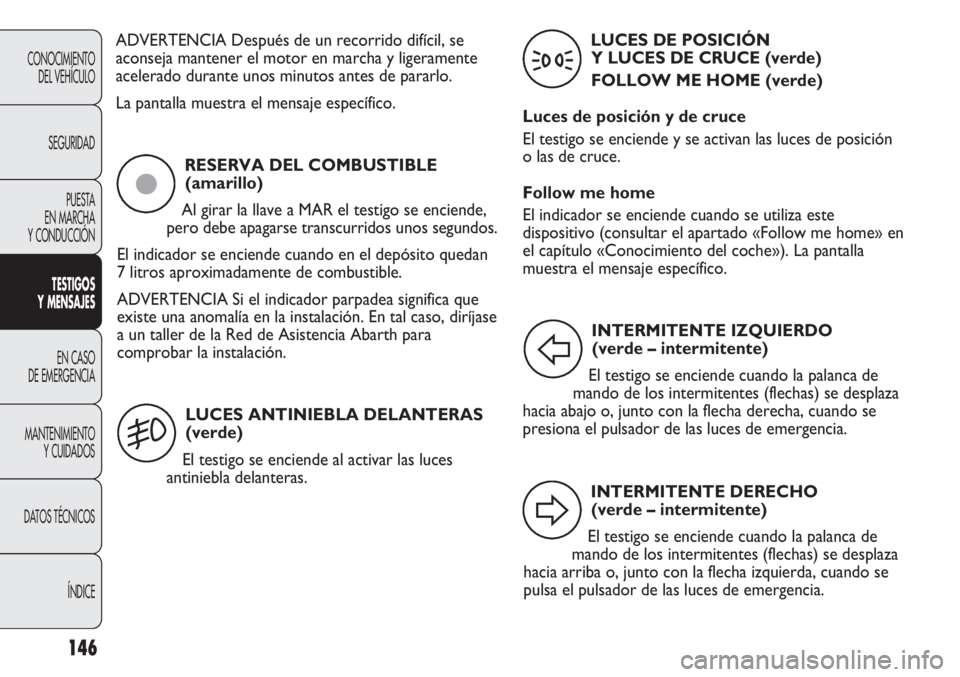

146
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ADVERTENCIA Después de un recorrido difícil, se
aconseja mantener el motor en marcha y ligeramente
acelerado durante unos minutos antes de pararlo.
La pantalla muestra el mensaje específico.
RESERVA DEL COMBUSTIBLE
(amarillo)
Al girar la llave a MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El indicador se enciende cuando en el depósito quedan
7 litros aproximadamente de combustible.
ADVERTENCIA Si el indicador parpadea significa que
existe una anomalía en la instalación. En tal caso, diríjase
a un taller de la Red de Asistencia Abarth para
comprobar la instalación.
ç
LUCES ANTINIEBLA DELANTERAS
(verde)
El testigo se enciende al activar las luces
antiniebla delanteras.
5
LUCES DE POSICIÓN
Y LUCES DE CRUCE (verde)
FOLLOW ME HOME (verde)
Luces de posición y de cruce
El testigo se enciende y se activan las luces de posición
o las de cruce.
Follow me home
El indicador se enciende cuando se utiliza este
dispositivo (consultar el apartado «Follow me home» en
el capítulo «Conocimiento del coche»). La pantalla
muestra el mensaje específico.
3
INTERMITENTE DERECHO
(verde – intermitente)
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia arriba o, junto con la flecha izquierda, cuando se
pulsa el pulsador de las luces de emergencia.
D
INTERMITENTE IZQUIERDO
(verde – intermitente)
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia abajo o, junto con la flecha derecha, cuando se
presiona el pulsador de las luces de emergencia.
F

147
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
REGULADOR DE LA VELOCIDAD
DE CRUCERO (CRUISE CONTROL)
(verde)
(para las versiones/países donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero debe
apagarse transcurridos unos segundos.
El testigo se enciende y gira la corona del regulador de
la velocidad de crucero a la posición ON.
La pantalla muestra el mensaje específico.
Ü
LUCES DE CARRETERA (azul)
El testigo se enciende y se activan las luces de
carretera.
1
LUCES ANTINIEBLA TRASERAS
(ámbar)
El testigo se enciende y se activan las luces
antiniebla traseras.
4
PUERTAS MAL CERRADAS (rojo)
El símbolo se muestra en la pantalla cuando
una o varias puertas, o el portón del maletero,
no se han cerrado correctamente.
La pantalla muestra el mensaje específico.
Con puertas abiertas y coche en marcha, se activa una
señal acústica.
´
NIVEL INSUFICIENTE
DEL ACEITE MOTOR (rojo)
El símbolo se muestra en la pantalla cuando el
nivel de aceite motor desciende por debajo del
valor mínimo previsto. Restablecer el nivel de aceite
motor correcto (véase «Control de niveles» en el
capítulo «Mantenimiento y cuidado»).
La pantalla muestra el mensaje específico.
k
SEÑALIZACIÓN GENÉRICA
(amarillo)
Avería en el sensor de presión
del aceite motor
El símbolo se muestra en la pantalla cuando se detecta
una anomalía en el sensor de presión del aceite motor.
Diríjase lo antes posible a la Red de Asistencia Abarth
para que eliminen la anomalía.
è
AVERÍA DIRECCIÓN
ELÉCTRICA (rojo)
Cuando el símbolo se muestra en la pantalla
indica que la dirección asistida eléctrica no está
funcionando, esto significa que deberá aumentar el
esfuerzo sobre el volante para girar las ruedas: acuda
a un taller de la Red de Asistencia Abarth.
La pantalla muestra el mensaje específico.
g

148
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AVERÍA EN EL SISTEMA DE
PROTECCIÓN DEL VEHÍCULO
– FIAT CODE
(ámbar)
(para versiones/países donde esté previsto)
La visualización del símbolo en la pantalla (también se
visualiza el mensaje específico) indica la avería del
sistema Fiat Code o, si está presente, del sistema de la
alarma: en este caso, acuda lo antes posible a la Red de
Asistencia Abarth.
Y
DESGASTE DE LAS PASTILLAS
DE FRENO (ámbar)
El símbolo se muestra en la pantalla cuando las
pastillas de los frenos delanteros están desgastadas. En
este caso, sustitúyalas lo antes posible.
La pantalla muestra el mensaje específico.
d
AVERÍA EN LAS LUCES
EXTERIORES (amarillo)
(para versiones/países donde esté previsto)
El símbolo se muestra en la pantalla cuando se
detecta una anomalía en una de las siguientes luces:
– luces de posición
– luces de freno
– luces antiniebla traseras
– intermitentes
– luces de la matrícula
– luces D.R.L.
La pantalla muestra el mensaje específico.
La anomalía referida a estas luces podría ser: se ha
fundido una o más lámparas, se ha fundido el fusible de
protección correspondiente o hay un cortocircuito en la
conexión eléctrica.
W
SISTEMA BLOQUEO DEL
COMBUSTIBLE (amarillo)
El símbolo se muestra en la pantalla cuando se
ha activado el sistema de bloqueo de combustible.
La pantalla muestra el mensaje específico.
Para el procedimiento de restablecimiento del sistema,
véase «Sistema bloqueo combustible» en el capítulo
«Conocimiento del vehículo».
sMODALIDAD SPORT
El símbolo se muestra en la pantalla al activar
la modalidad de conducción «Sport»
y permanece apagado cuando se activa la modalidad
«Normal» (véase «Sistema control dinámico vehículo
Manettino Abarth» en el capítulo «Conocimiento del
vehículo»).S

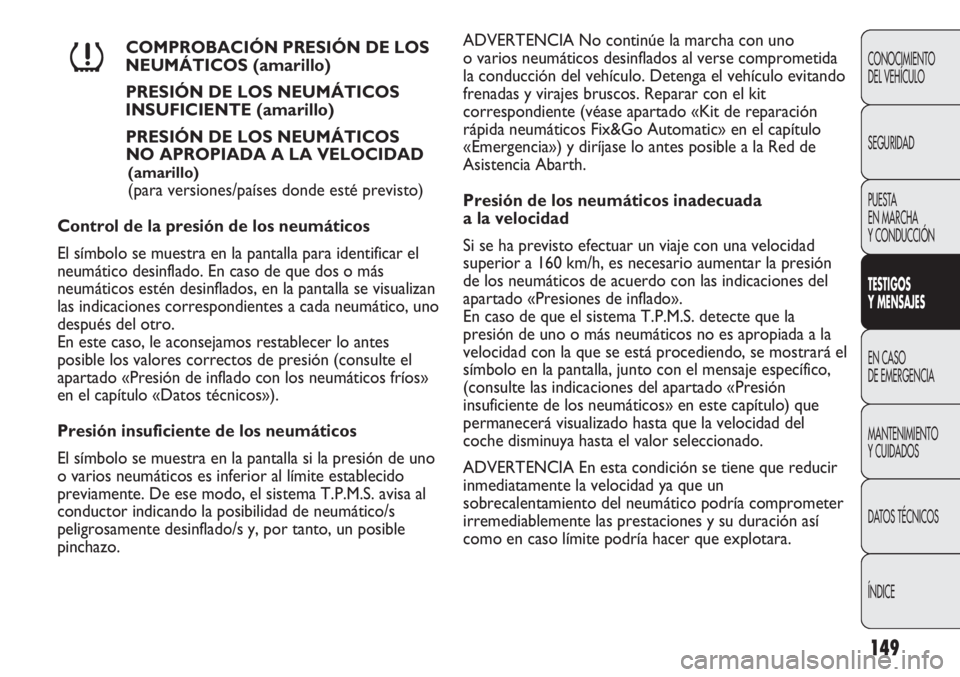

149
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
COMPROBACIÓN PRESIÓN DE LOS
NEUMÁTICOS (amarillo)
PRESIÓN DE LOS NEUMÁTICOS
INSUFICIENTE (amarillo)
PRESIÓN DE LOS NEUMÁTICOS
NO APROPIADA A LA VELOCIDAD
(amarillo)
(para versiones/países donde esté previsto)
Control de la presión de los neumáticos
El símbolo se muestra en la pantalla para identificar el
neumático desinflado. En caso de que dos o más
neumáticos estén desinflados, en la pantalla se visualizan
las indicaciones correspondientes a cada neumático, uno
después del otro.
En este caso, le aconsejamos restablecer lo antes
posible los valores correctos de presión (consulte el
apartado «Presión de inflado con los neumáticos fríos»
en el capítulo «Datos técnicos»).
Presión insuficiente de los neumáticos
El símbolo se muestra en la pantalla si la presión de uno
o varios neumáticos es inferior al límite establecido
previamente. De ese modo, el sistema T.P.M.S. avisa al
conductor indicando la posibilidad de neumático/s
peligrosamente desinflado/s y, por tanto, un posible
pinchazo.
n
ADVERTENCIA No continúe la marcha con uno
o varios neumáticos desinflados al verse comprometida
la conducción del vehículo. Detenga el vehículo evitando
frenadas y virajes bruscos. Reparar con el kit
correspondiente (véase apartado «Kit de reparación
rápida neumáticos Fix&Go Automatic» en el capítulo
«Emergencia») y diríjase lo antes posible a la Red de
Asistencia Abarth.
Presión de los neumáticos inadecuada
a la velocidad
Si se ha previsto efectuar un viaje con una velocidad
superior a 160 km/h, es necesario aumentar la presión
de los neumáticos de acuerdo con las indicaciones del
apartado «Presiones de inflado».
En caso de que el sistema T.P.M.S. detecte que la
presión de uno o más neumáticos no es apropiada a la
velocidad con la que se está procediendo, se mostrará el
símbolo en la pantalla, junto con el mensaje específico,
(consulte las indicaciones del apartado «Presión
insuficiente de los neumáticos» en este capítulo) que
permanecerá visualizado hasta que la velocidad del
coche disminuya hasta el valor seleccionado.
ADVERTENCIA En esta condición se tiene que reducir
inmediatamente la velocidad ya que un
sobrecalentamiento del neumático podría comprometer
irremediablemente las prestaciones y su duración así
como en caso límite podría hacer que explotara.

150
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Interferencias por radiofrecuencia
especialmente intensas pueden inhibir el
funcionamiento correcto del sistema T.P.M.S.
Este estado se indicará al conductor mediante
un mensaje. La indicación desaparece
automáticamente en cuanto la interferencia ya
no influye en el sistema.
ATENCIÓNAUTOMATISMO
LIMPIAPARABRISAS
NO DISPONIBLE (ámbar)
El símbolo se muestra en la pantalla cuando no está
disponible el control automático del limpiaparabrisas,
que adapta la velocidad de funcionamiento a la velocidad
del vehículo.
La pantalla muestra el mensaje específico.
u
POSIBLE PRESENCIA
DE HIELO EN LA CALZADA
Cuando la temperatura exterior alcanza
o desciende de los 3 °C, la indicación de la temperatura
exterior parpadea y aparece el símbolo
❄en la pantalla
indicando la posible presencia de hielo en la calzada.
En la pantalla se visualiza el mensaje específico.
❄
SERVICE CADUCADO
La pantalla muestra un mensaje específico
para indicar el vencimiento del mantenimiento
programado.õ
AVERÍA ALTERNADOR
(BATERÍA) (rojo)
Si el símbolo se muestra en la pantalla diríjase
inmediatamente a la Red de Asistencia Abarth.
La pantalla muestra el mensaje específico.w
LÍMITE DE VELOCIDAD REBASADO
(rojo)
El símbolo se muestra en la pantalla cuando el
vehículo supera el valor de velocidad límite
configurado (véase «Pantalla multifunción reconfigurable»
en el capítulo «Conocimiento del vehículo»).
12 0

ARRANQUE DEL MOTOR
ARRANQUE DE EMERGENCIA
Si el testigo
Ydel cuadro de instrumentos permanece
encendido con luz fija, diríjase inmediatamente a la Red
de Asistencia Abarth.
EN CASO DE EMERGENCIA
En caso de emergencia se recomienda llamar al número que aparece en el Libro de Garantía. También es
posible conectarse a la página www.fiat.com para buscar el taller de la Red de Asistencia Abarth más cercano.
Este procedimiento de arranque debe
realizarse por personal experto, ya que
una maniobra incorrecta puede provocar
descargas eléctricas de elevada intensidad.
Asimismo, el líquido contenido en la batería es
venenoso y corrosivo. Evítese el contacto con la
piel y con los ojos. Se recomienda no acercarse
a la batería con llamas libres o cigarrillos
encendidos y no provocar chispas.
ATENCIÓN
ADVERTENCIA Para el procedimiento de arranque con
batería auxiliar, consultar el capítulo «Conocimiento del
coche» en el apartado «Sistema Start&Stop».
fig. 126F0U187Ab
151
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
PUESTA EN MARCHA CON
BATERÍA AUXILIAR fig. 126
Si la batería está descargada, es posible arrancar el
motor utilizando otra batería, con la misma capacidad
o algo superior a la descargada. Le aconsejamos que
acuda a un taller de la Red de Asistencia Abarth para
el control/sustitución de la batería.
