– Centralita del maletero fig. 161
SERVICIOS FUSIBLE AMPERIO
Sistema apertura eléctrica del techo practicable
Centralita de gestión sistema de alarma
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Toma de corriente en el maletero
Centralita de medición presión neumáticos TPMS
Disponible
Disponible
Disponible

177
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
RECARGA DE LA BATERÍA
ADVERTENCIA La descripción de procedimiento de
recarga de la batería se muestra únicamente a título
informativo. Para realizar dicha operación, se
recomienda acudir a un taller de la Red de Asistencia
Abarth.
fig. 162F0U166Ab
Se recomienda una carga lenta de bajo amperaje, de
aproximadamente 24 horas de duración. Una recarga
rápida con corriente elevada podría dañar la batería.
Para realizar la carga, haga lo siguiente:
❒desconecte el conector A-fig. 162 (mediante la
acción del botón B) del sensor C de control del
estado de la batería instalado en el borne negativo
D de la misma batería;
❒conecte el cable positivo del aparato de carga al polo
positivo de la batería E y el cable negativo al borne
del sensor D como en la figura;
❒encienda el aparato de recarga. Cuando finalice la
recarga, apague el cargador;
❒después de desconectar el cargador, conecte al
conector A al sensor C como en la figura.

178
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
El líquido contenido en la batería es
venenoso y corrosivo, evite el contacto
con la piel y los ojos. La operación de recarga
de la batería debe realizarse en un ambiente
ventilado y alejado de llamas libres o fuentes
de posibles chispas, para evitar el peligro de
explosión y de incendio.
ATENCIÓN
No intente cargar una batería congelada:
primero es necesario descongelarla; en
caso contrario, se corre el riesgo de explosión.
Si ha estado congelada, es necesario hacer
controlar la batería por personal especializado
antes de cargarla, para verificar que los
elementos interiores no hayan sido dañados
y que el recipiente no se haya fisurado, con el
riesgo de derrame del ácido venenoso
y corrosivo.
ATENCIÓN
LEVANTAMIENTO DEL COCHE
En caso de que fuera necesario elevar el coche, acuda
a un taller de la Red de Asistencia Abarth, que está
equipada con puentes elevadores y gatos hidráulicos de
taller.
El coche se puede levantar sólo lateralmente colocando
las extremidades de los brazos del puente elevador
o del gato de taller en las zonas ilustradas en fig. 163 en
correspondencia de los símbolos ▼indicados en los
faldones.
ADVERTENCIA En caso de elevación lateral con
elevador de taller, preste atención para no dañar los
faldones laterales.
fig. 163F0U167Ab

179
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U169Abfig. 165

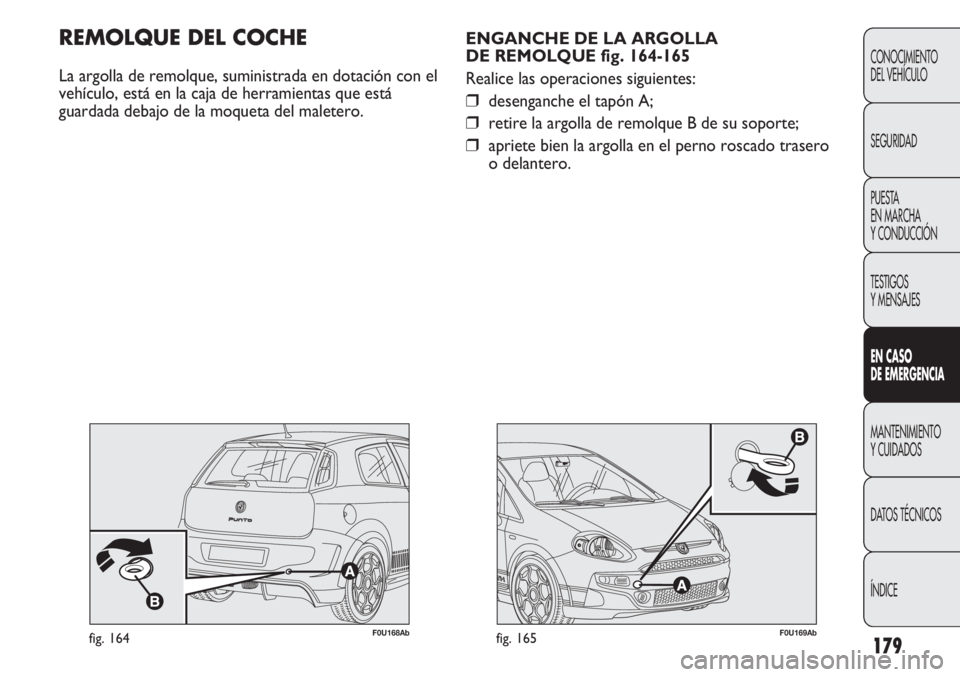

ENGANCHE DE LA ARGOLLA
DE REMOLQUE fig. 164-165
Realice las operaciones siguientes:
❒desenganche el tapón A;
❒retire la argolla de remolque B de su soporte;
❒apriete bien la argolla en el perno roscado trasero
o delantero.
REMOLQUE DEL COCHE
La argolla de remolque, suministrada en dotación con el
vehículo, está en la caja de herramientas que está
guardada debajo de la moqueta del maletero.
fig. 164F0U168Ab

180
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

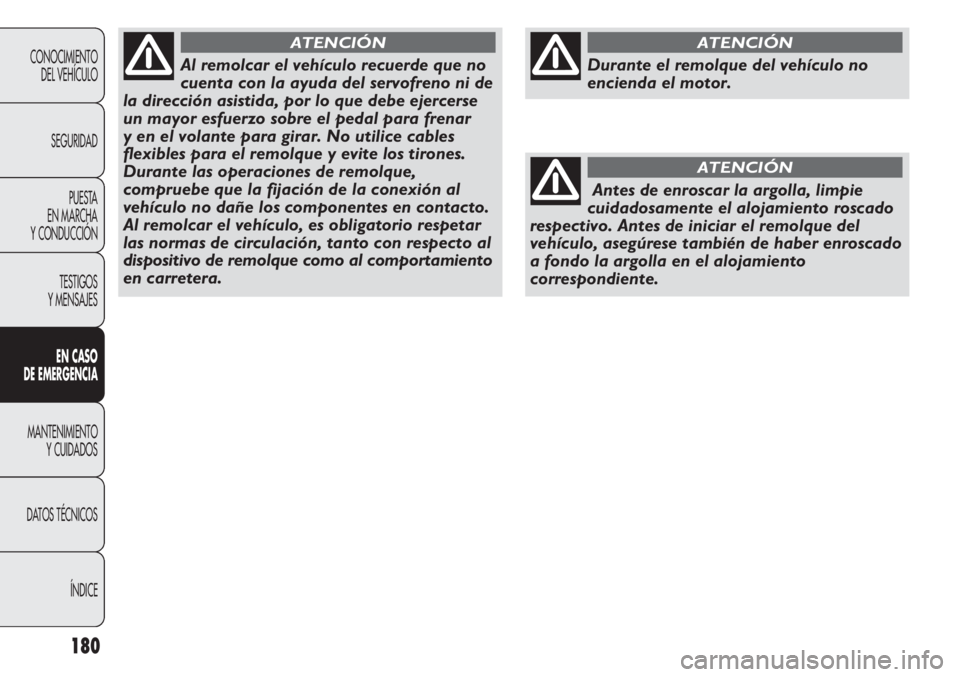

Al remolcar el vehículo recuerde que no
cuenta con la ayuda del servofreno ni de
la dirección asistida, por lo que debe ejercerse
un mayor esfuerzo sobre el pedal para frenar
y en el volante para girar. No utilice cables
flexibles para el remolque y evite los tirones.
Durante las operaciones de remolque,
compruebe que la fijación de la conexión al
vehículo no dañe los componentes en contacto.
Al remolcar el vehículo, es obligatorio respetar
las normas de circulación, tanto con respecto al
dispositivo de remolque como al comportamiento
en carretera.
ATENCIÓN
Antes de enroscar la argolla, limpie
cuidadosamente el alojamiento roscado
respectivo. Antes de iniciar el remolque del
vehículo, asegúrese también de haber enroscado
a fondo la argolla en el alojamiento
correspondiente.
ATENCIÓN
Durante el remolque del vehículo no
encienda el motor.
ATENCIÓN

181
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

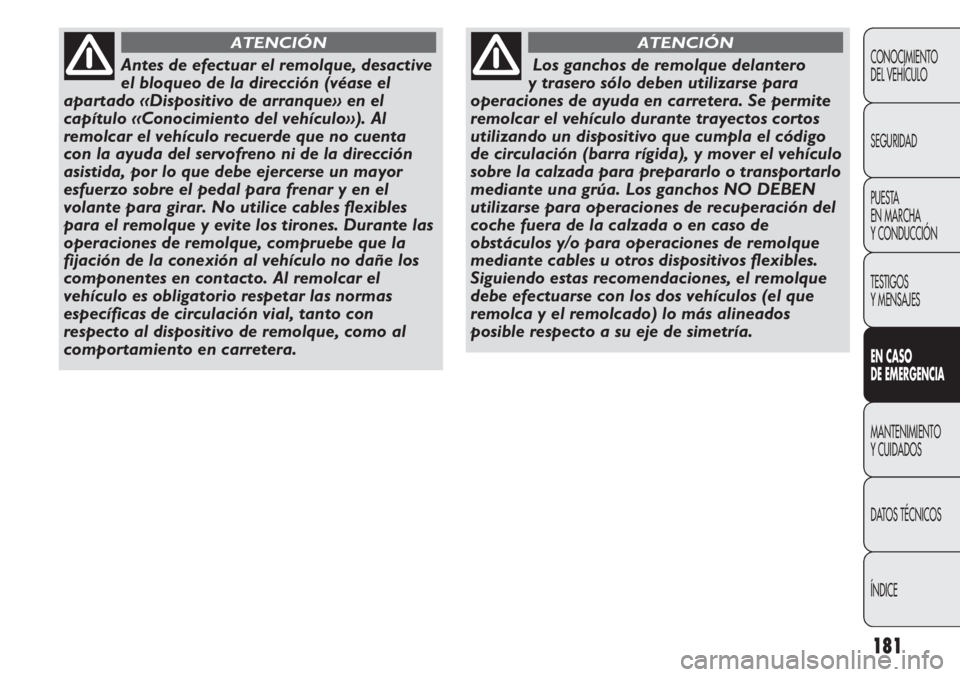

Antes de efectuar el remolque, desactive
el bloqueo de la dirección (véase el
apartado «Dispositivo de arranque» en el
capítulo «Conocimiento del vehículo»). Al
remolcar el vehículo recuerde que no cuenta
con la ayuda del servofreno ni de la dirección
asistida, por lo que debe ejercerse un mayor
esfuerzo sobre el pedal para frenar y en el
volante para girar. No utilice cables flexibles
para el remolque y evite los tirones. Durante las
operaciones de remolque, compruebe que la
fijación de la conexión al vehículo no dañe los
componentes en contacto. Al remolcar el
vehículo es obligatorio respetar las normas
específicas de circulación vial, tanto con
respecto al dispositivo de remolque, como al
comportamiento en carretera.
ATENCIÓN
Los ganchos de remolque delantero
y trasero sólo deben utilizarse para
operaciones de ayuda en carretera. Se permite
remolcar el vehículo durante trayectos cortos
utilizando un dispositivo que cumpla el código
de circulación (barra rígida), y mover el vehículo
sobre la calzada para prepararlo o transportarlo
mediante una grúa. Los ganchos NO DEBEN
utilizarse para operaciones de recuperación del
coche fuera de la calzada o en caso de
obstáculos y/o para operaciones de remolque
mediante cables u otros dispositivos flexibles.
Siguiendo estas recomendaciones, el remolque
debe efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.
ATENCIÓN

182
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

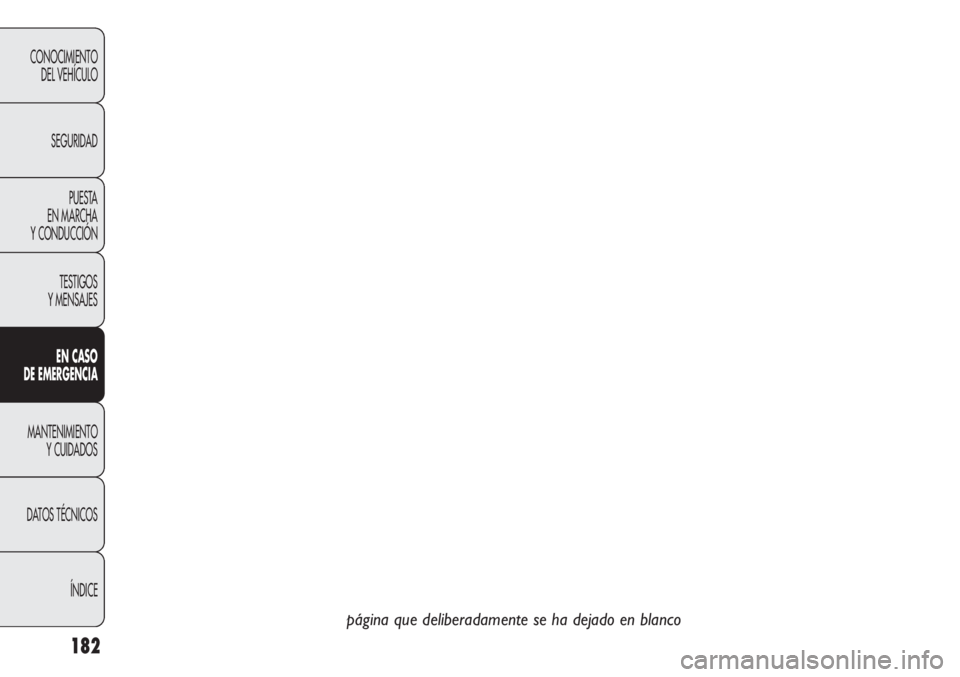

página que deliberadamente se ha dejado en blanco

183
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
MANTENIMIENTO Y CUIDADOS
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto es determinante para
garantizar una larga duración del coche en excelentes
condiciones.
Por esta razón Abarth ha establecido una serie de
controles y de intervenciones de mantenimiento cada
15.000 kilómetros.
Sin embargo, el mantenimiento programado no
completa todas las necesidades del coche: también
en el período inicial antes de la revisión de los
15.000 kilómetros y posteriormente, entre una revisión
y otra, necesita las atenciones normales, como por
ejemplo, controlar regularmente el nivel de los líquidos,
de la presión de los neumáticos, etc.ADVERTENCIA Las revisiones del Mantenimiento
Programado las establece el Fabricante.
Si no se realizan estas revisiones puede invalidarse la
garantía.
La Red de Asistencia Abarth lleva a cabo el servicio de
Mantenimiento Programado según unas revisiones
prefijadas.
Si al realizar cada revisión, además de las operaciones
previstas, hiciera falta cambiar o reparar algo, estas
operaciones sólo podrán realizarse con el beneplácito
del Cliente.
ADVERTENCIA Se recomienda informar enseguida a la
Red de Asistencia Abarth de pequeñas anomalías de
funcionamiento, si aparecieran, sin esperar a la próxima
revisión.
