2011 Abarth Punto Evo Manual de Empleo y Cuidado (in Spanish)

96
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U189Abfig. 91
MODALIDAD DE CONDUCCIÓN
La activación de la modalidad de conducción «Sport»
se indica encendiéndose del símbolo «S» en el
recuadro inferior derecho de la pantalla multifunción
reconfigurable, como se ilustra en la fig. 92-93.
Cuando la modalidad «Normal» está activada, en la
pantalla no aparece ninguna indicación/símbolo,

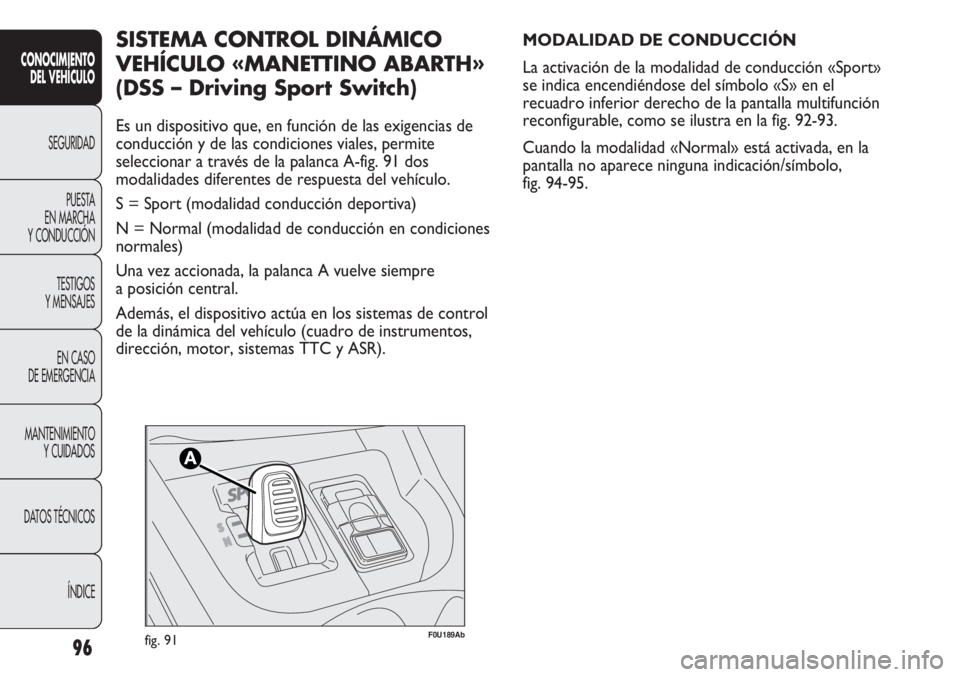

fig. 94-95.SISTEMA CONTROL DINÁMICO
VEHÍCULO «MANETTINO ABARTH»
(DSS – Driving Sport Switch)
Es un dispositivo que, en función de las exigencias de
conducción y de las condiciones viales, permite
seleccionar a través de la palanca A-fig. 91 dos
modalidades diferentes de respuesta del vehículo.
S = Sport (modalidad conducción deportiva)
N = Normal (modalidad de conducción en condiciones
normales)
Una vez accionada, la palanca A vuelve siempre
a posición central.
Además, el dispositivo actúa en los sistemas de control
de la dinámica del vehículo (cuadro de instrumentos,
dirección, motor, sistemas TTC y ASR).

97
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U201Abfig. 93
F0U199Abefig. 92
F0U196Abfig. 95
F0U200Abefig. 94

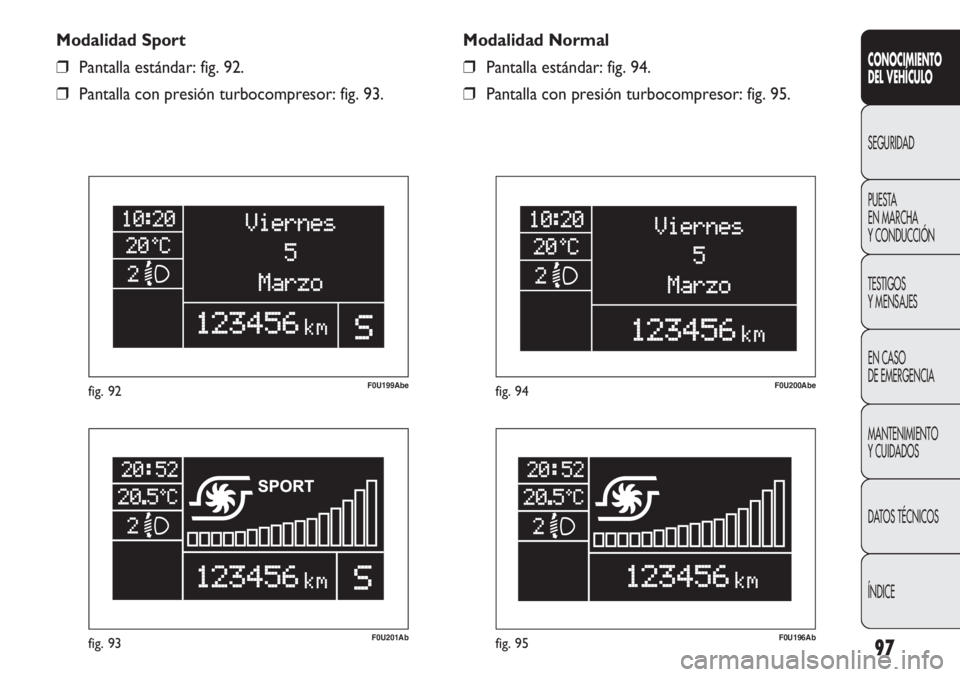

Modalidad Normal
❒Pantalla estándar: fig. 94.
❒Pantalla con presión turbocompresor: fig. 95. Modalidad Sport
❒Pantalla estándar: fig. 92.
❒Pantalla con presión turbocompresor: fig. 93.

98
Lógica de gestión de los sistemas de control
dinámico del vehículo con modalidad «Normal»
Cuando está activado el modo de conducción
«Normal», la lógica de intervención de los sistemas de
control dinámico del vehículo es la siguiente:
❒Sistema ASR: calibración para condiciones de
conducción normales
❒Sistema TTC: desactivado
❒Dirección: calibración orientada al confort en
condiciones de conducción normales
❒Motor: ajuste estándar para condiciones de
conducción normales.
ACTIVACIÓN/DESACTIVACIÓN DE LA
MODALIDAD «Sport»
Activación
Para activar la modalidad de conducción «Sport»
desplace hacia adelante la palanca A-fig. 91, en
correspondencia de la letra «S». Mantener la palanca en
esta posición durante al menos medio segundo y en
todo caso hasta que aparezca el símbolo «S» o la
palabra «SPORT» en la pantalla multifunción
reconfigurable (véase fig. 92-93).
Tras soltarla, la palanca A regresa a la posición central.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Lógica de gestión de los sistemas de control
dinámico del vehículo con modalidad «Sport»
Cuando está activado el modo de conducción «Sport»,
la lógica de intervención de los sistemas de control
dinámico del vehículo es la siguiente:
❒Sistema ASR: calibración menos intrusiva con límites
de intervención que permiten conducir de forma
más libre y deportiva
❒Sistema TTC: se habilita para conseguir una
conducción especialmente eficaz y efectiva del
vehículo
❒Dirección: calibración orientada a la conducción
deportiva
❒Motor: ajuste deportivo con respuesta más rápida
del pedal acelerador.
Desactivación
Para desactivar el modo de conducción «Sport» y volver
al modo «Normal», desplace hacia atrás la palanca
A-fig. 91 en correspondencia con la letra «N». Mantener
la palanca en esta posición durante al menos medio
segundo y en todo caso hasta que desaparezca el
símbolo «S» o la palabra «SPORT» en la pantalla
multifunción reconfigurable (véase fig. 94-95).
Tras soltarla, la palanca A regresa a la posición central.

99
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U095Abfig. 97
MODALIDAD DE FUNCIONAMIENTO
Modalidades de parada del motor
Con vehículo detenido, el motor se apaga con el cambio
en punto muerto y el pedal del embrague en reposo.
Modalidades de encendido del motor
Pise el pedal del embrague para permitir que el motor
arranque de nuevo.SISTEMA START&STOP
(para versiones/países donde esté previsto)
El dispositivo Start&Stop apaga automáticamente el
motor cada vez que se detiene el coche y lo vuelve
a poner en marcha cuando el conductor desea reanudar
la marcha.
Esto aumenta la eficiencia del vehículo mediante la
reducción del consumo, de las emisiones de gases
perjudiciales y de la contaminación acústica. El sistema
se activa siempre que se arranca el motor.
Nota Si desea dar preferencia al confort climático, se
puede deshabilitar el sistema Start&Stop para permitir
un funcionamiento continuo del sistema de
climatización.
F0U097Abfig. 96

100
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
CONDICIONES EN LAS QUE NO
SE APAGA EL MOTOR
Con el dispositivo activo, por comodidad, contención de
las emisiones y seguridad, el motopropulsor no se apaga
en ciertas condiciones como:
❒motor aún frío;
❒temperatura exterior muy baja, si aparece la
indicación correspondiente;
❒batería insuficientemente cargada;
❒luneta térmica activada;
❒limpiaparabrisas funcionando a la velocidad máxima;
❒puerta del conductor abierta;
❒cinturón de seguridad del conductor desabrochado;
❒marcha atrás engranada (por ejemplo en las
maniobras de aparcamiento);
❒climatizador automático, en caso de que no se haya
alcanzado un nivel adecuado de confort térmico o de
que se haya activado MAX-DEF;
❒durante el primer período de uso, para inicializar el
sistema.
En estos casos se muestra un mensaje informativo en la
pantalla y parpadea el testigo fig. 98 en el cuadro de
instrumentos. ACTIVACIÓN Y DESACTIVACIÓN MANUAL
El dispositivo Start&Stop se puede activar/desactivar
con el botón situado en el salpicadero fig. 96.
Cuando el dispositivo está activo, en el cuadro de
instrumentos se enciende el testigo correspondiente
fig. 97.
Al desactivarse el sistema, en el cuadro de mandos se
enciende el testigo fig. 98.
Además, en la pantalla multifunción reconfigurable
aparecen los mensajes correspondientes de activación
o desactivación del dispositivo.
F0U096Abfig. 98

101
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U098Abfig. 99
FUNCIONES DE SEGURIDAD
Cuando se apague el motor con el sistema Start&Stop,
si el conductor desabrocha su cinturón de seguridad
y abre su puerta o se abre la puerta del pasajero, sólo
podrá volver a ponerse en marcha el motor con la llave.
Esto se indicará al conductor mediante un avisador
acústico y un mensaje informativo en la pantalla y con
el parpadeo del testigo de la fig. 98. en el cuadro de
instrumentos.
FUNCIÓN DE «ENERGY SAVING»
(para versiones/mercados donde esté previsto)
Si tras volver a poner en marcha automáticamente
el motor, el conductor no efectúa ninguna maniobra
durante unos 3 minutos, el sistema Start&Stop apaga
definitivamente el motor para evitar consumos de
combustible. En estos casos el arranque del motor
sólo se puede realizar mediante la llave de contacto. CONDICIONES DE REARRANQUE
Por comodidad, por contención de las emisiones
contaminantes y por razones de seguridad, el
motopropulsor puede volver a arrancar automáticamente
sin que el conductor tenga que hacer nada, si se cumplen
algunas condiciones, entre ellas:
❒batería insuficientemente cargada;
❒limpiaparabrisas funcionando a la velocidad máxima;
❒depresión reducida del sistema de frenos, por ejemplo
cuando se pisa varias veces el pedal del freno;
❒vehículo en movimiento, por ejemplo trayecto en
carreteras con pendiente;
❒apagado del motor mediante el sistema Start&Stop
superior a unos tres minutos.
❒climatizador automático, para permitir un nivel de
confort térmico adecuado o la activación de MAX-DEF.
Con marcha engranada, el rearranque automático del
motor sólo se permite pisando a fondo el pedal del
embrague. Se solicita la operación al conductor
mediante un mensaje en el cuadro de instrumentos y,
donde esté previsto, con el parpadeo del testigo fig. 97
en el cuadro de instrumentos.
Nota: si no se pisa el embrague, al transcurrir
aproximadamente tres minutos desde el apagado del
motor, sólo podrá volverse a poner en marcha con la
llave.
Nota: Si el motor se apaga involuntariamente, por
ejemplo al soltar bruscamente el pedal del embrague
con marcha engranada, si el sistema Start&Stop está
activo, puede volver a ponerse en marcha el motor
pisando a fondo el pedal del embrague o poniendo el
cambio en punto muerto.

102
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U185Abfig. 100F0U186Abfig. 101
ARRANQUE DE EMERGENCIA fig. 101
En caso de arranque de emergencia con batería auxiliar,
nunca conecte el cable negativo (−) de la batería auxiliar
al polo negativo A de la batería del vehículo, sino a un
punto de masa del motor/cambio. Nota: en cualquier caso, se puede mantener el motor
arrancado desactivando el sistema Start&Stop.
FUNCIONAMIENTO IRREGULAR
Si el sistema Start&Stop no funciona bien se desactiva.
Se informa al conductor de la anomalía mediante el
encendido del testigo de avería genérica A-fig. 99, donde
esté previsto, con un mensaje informativo y con el icono
B-fig. 99 de avería sistema en el cuadro de a bordo. En
ese caso, dirigirse a un taller de la Red de Asistencia
Abarth.
INACTIVIDAD DEL VEHÍCULO fig. 100
En caso de inactividad del coche, preste especial atención
al desconectar la alimentación eléctrica de la batería. El
procedimiento se realiza desconectando el conector
A (mediante la acción del botón B) del sensor C de control
del estado de la batería instalado en el borne negativo D
de la misma batería. Este sensor nunca debe desconectarse
del polo, excepto en caso de sustitución de la batería.
En caso de sustitución de la batería,
acuda siempre a un taller de la Red de
Asistencia Abarth. Sustituya la batería por una
del mismo tipo (HEAVY DUTY) y con las mismas
características.
ATENCIÓN

103
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U099Abfig. 102

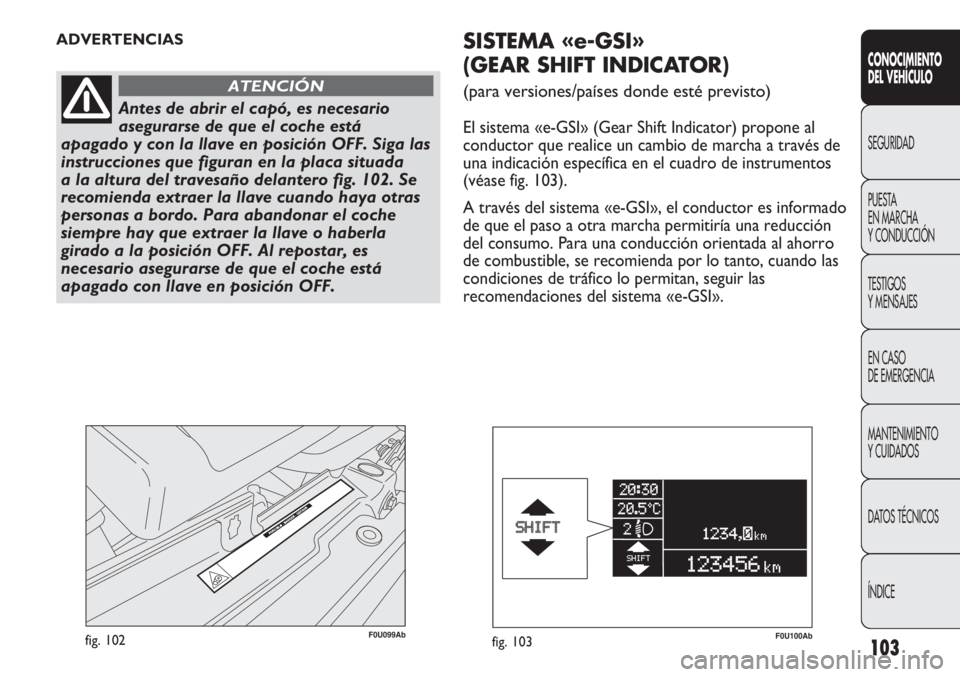

ADVERTENCIAS
Antes de abrir el capó, es necesario
asegurarse de que el coche está
apagado y con la llave en posición OFF. Siga las
instrucciones que figuran en la placa situada
a la altura del travesaño delantero fig. 102. Se
recomienda extraer la llave cuando haya otras
personas a bordo. Para abandonar el coche
siempre hay que extraer la llave o haberla
girado a la posición OFF. Al repostar, es
necesario asegurarse de que el coche está
apagado con llave en posición OFF.
ATENCIÓN
SISTEMA «e-GSI»
(GEAR SHIFT INDICATOR)
(para versiones/países donde esté previsto)
El sistema «e-GSI» (Gear Shift Indicator) propone al
conductor que realice un cambio de marcha a través de
una indicación específica en el cuadro de instrumentos
(véase fig. 103).
A través del sistema «e-GSI», el conductor es informado
de que el paso a otra marcha permitiría una reducción
del consumo. Para una conducción orientada al ahorro
de combustible, se recomienda por lo tanto, cuando las
condiciones de tráfico lo permitan, seguir las
recomendaciones del sistema «e-GSI».
F0U100Abfig. 103
