2011 Abarth Punto Evo ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Λαμπτήρες Αναφ.σχήματος Τύπος Ισχύς
Φώτα μεσαίας/μεγάλης σκάλας
Φώτα ημέρας
Μπροστινές θέσεις
Φώτα ομίχλης (για εκδόσεις/αγορές στις
οποίες προβλέπεται)
Μπροστινά φλας
Πλευρικά Φλας
Πίσω Φλας
Πίσω θέσεις
Stop (φώτα ακινητοποίησης)
3° στοπ (πρόσθετο φως στοπ)
Φώτα όπισθεν
Πίσω φώτα ομίχλης
Φώτα πινακίδας
Μπροστινή πλαφονιέρα με φώτα σποτ
Φως πορτμπαγκάζ
Πλαφονιέρα φωτός καλλωπισμού
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
160
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

F0U138Abεικ. 136F0U139Abεικ. 137 ΣΗΜΑΝΤΙΚΟ Η αντικατάσταση των λαμπτήρων των
μπροστινών φλας, των φώτων της μεσαίας και της
μεγάλης σκάλας μπορεί να πραγματοποιηθεί
χρησιμοποιώντας το σχετικό καπάκι εισόδου (δείτε
παράγραφο ʻʼΦλαςʼʼ σε αυτό το κεφάλαιο).
ΦΩΤΑ ΘΕΣΗΣ εικ.137
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒αφαιρέστε το προστατευτικό ελαστικό καπάκι
πιάνοντας τη γλωττίδα
❒πιέστε αντίθετα επάνω στις ασφάλειες στήριξης Β και
βγάλτε το ντουί
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒βάλτε ξανά το ντουί και στη συνέχεια τοποθετήστε το
ελαστικό καπάκι και βεβαιωθείτε ότι έχει ασφαλίσει
σωστά.

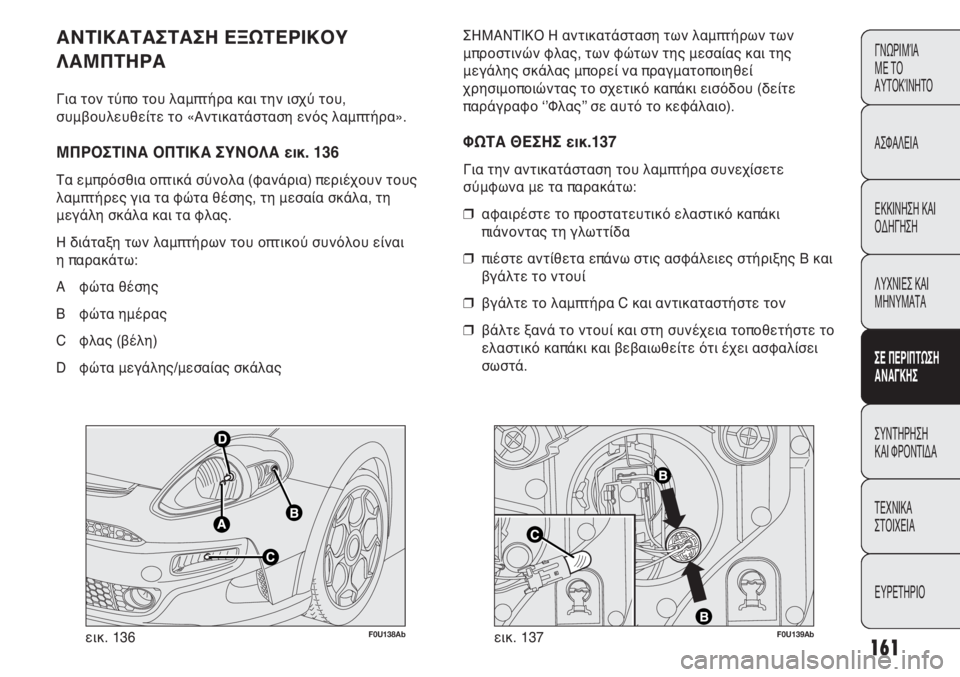

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του,
συμβουλευθείτε το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 136
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους
λαμπτήρες για τα φώτα θέσης, τη μεσαία σκάλα, τη
μεγάλη σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι
η παρακάτω:
A φώτα θέσης
B φώτα ημέρας
C φλας (βέλη)
D φώτα μεγάλης/μεσαίας σκάλας
161
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

162
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U140Abεικ. 138

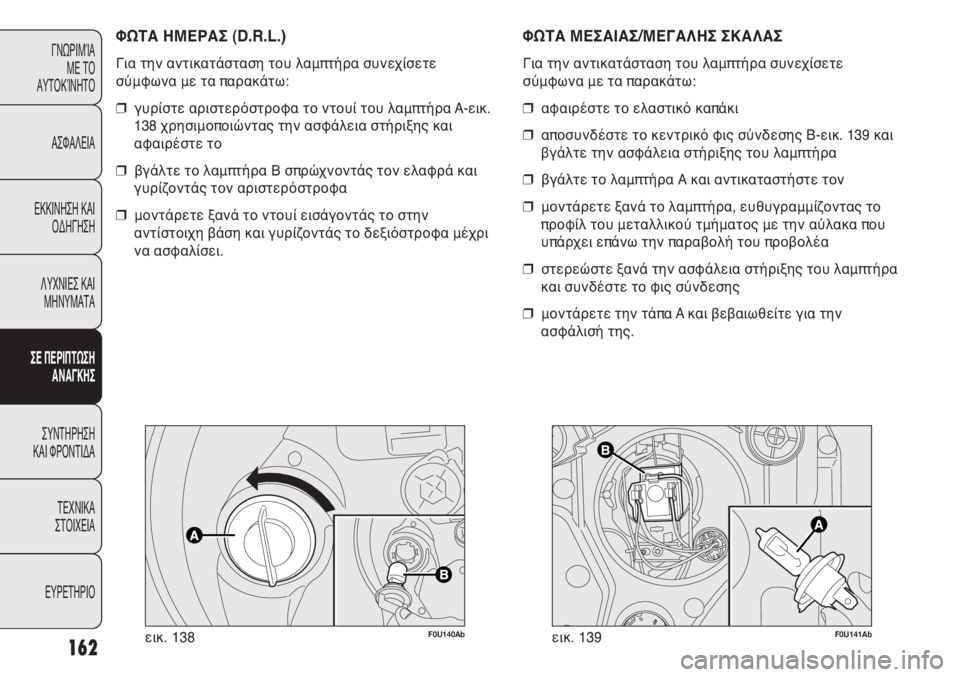

ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒γυρίστε αριστερόστροφα το ντουί του λαμπτήρα A-εικ.
138 χρησιμοποιώντας την ασφάλεια στήριξης και
αφαιρέστε το
❒βγάλτε το λαμπτήρα Β σπρώχνοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
❒μοντάρετε ξανά το ντουί εισάγοντάς το στην
αντίστοιχη βάση και γυρίζοντάς το δεξιόστροφα μέχρι
να ασφαλίσει.
F0U141Abεικ. 139
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒αφαιρέστε το ελαστικό καπάκι
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β-εικ. 139 και
βγάλτε την ασφάλεια στήριξης του λαμπτήρα
❒βγάλτε το λαμπτήρα Α και αντικαταστήστε τον
❒μοντάρετε ξανά το λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με την αύλακα που
υπάρχει επάνω την παραβολή του προβολέα
❒στερεώστε ξανά την ασφάλεια στήριξης του λαμπτήρα
και συνδέστε το φις σύνδεσης
❒μοντάρετε την τάπα A και βεβαιωθείτε για την
ασφάλισή της.

163
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U143Abεικ. 141
A
A
B
F0U142Abεικ. 140

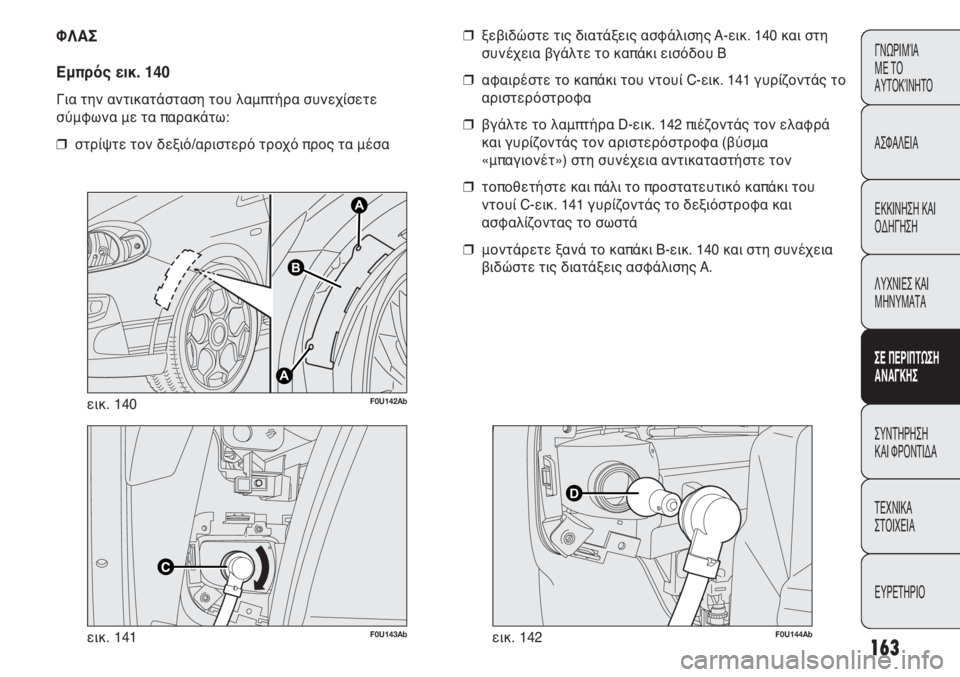

ΦΛΑΣ
Εμπρός εικ. 140
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒στρίψτε τον δεξιό/αριστερό τροχό προς τα μέσα
D
F0U144Abεικ. 142
❒ξεβιδώστε τις διατάξεις ασφάλισης A-εικ. 140 και στη
συνέχεια βγάλτε το καπάκι εισόδου B
❒αφαιρέστε το καπάκι του ντουί C-εικ. 141 γυρίζοντάς το
αριστερόστροφα
❒βγάλτε το λαμπτήρα D-εικ. 142 πιέζοντάς τον ελαφρά
και γυρίζοντάς τον αριστερόστροφα (βύσμα
«μπαγιονέτ») στη συνέχεια αντικαταστήστε τον
❒τοποθετήστε και πάλι το προστατευτικό καπάκι του
ντουί C-εικ. 141 γυρίζοντάς το δεξιόστροφα και
ασφαλίζοντας το σωστά
❒μοντάρετε ξανά το καπάκι B-εικ. 140 και στη συνέχεια
βιδώστε τις διατάξεις ασφάλισης A.

164
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
C
AC
B
C
F0U147Abεικ. 144
❒ξεβιδώστε τις βίδες στήριξης C και βγάλτε τον
προβολέα
❒βγάλτε το λαμπτήρα A-εικ.145 περιστρέφοντάς τον
αριστερόστροφα και αποσυνδέστε το φις σύνδεσης.
F0U145Abεικ. 143

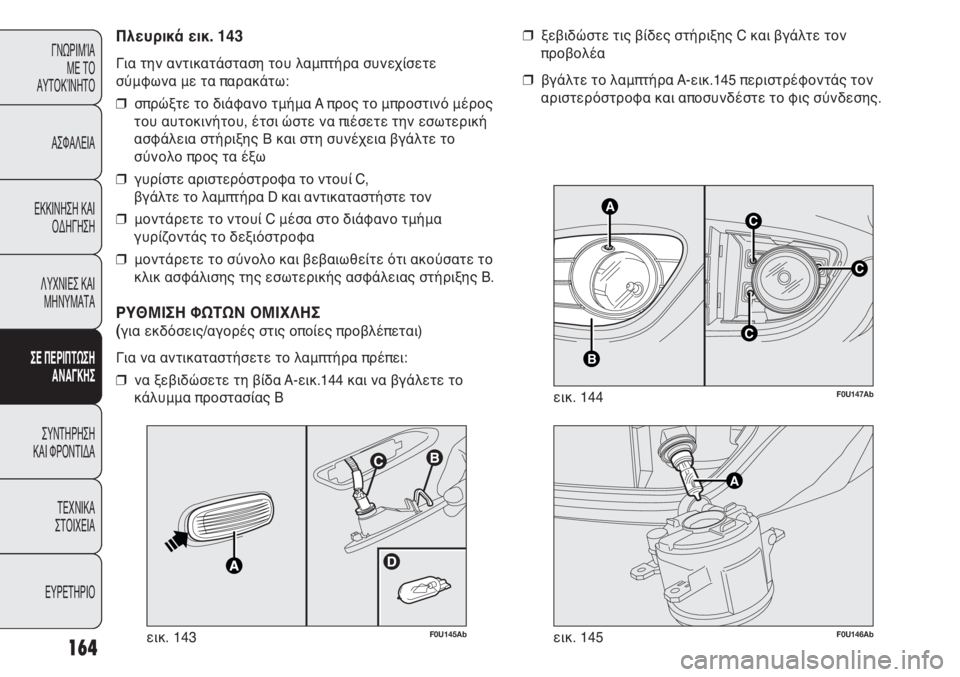

Πλευρικά εικ. 143
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒σπρώξτε το διάφανο τμήμα A προς το μπροστινό μέρος
του αυτοκινήτου, έτσι ώστε να πιέσετε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το
σύνολο προς τα έξω
❒γυρίστε αριστερόστροφα το ντουί C,
βγάλτε το λαμπτήρα D και αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα
γυρίζοντάς το δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το
κλικ ασφάλισης της εσωτερικής ασφάλειας στήριξης B.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(
για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για να αντικαταστήσετε το λαμπτήρα πρέπει:
❒να ξεβιδώσετε τη βίδα A-εικ.144 και να βγάλετε το
κάλυμμα προστασίας B
A
F0U146Abεικ. 145

165
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

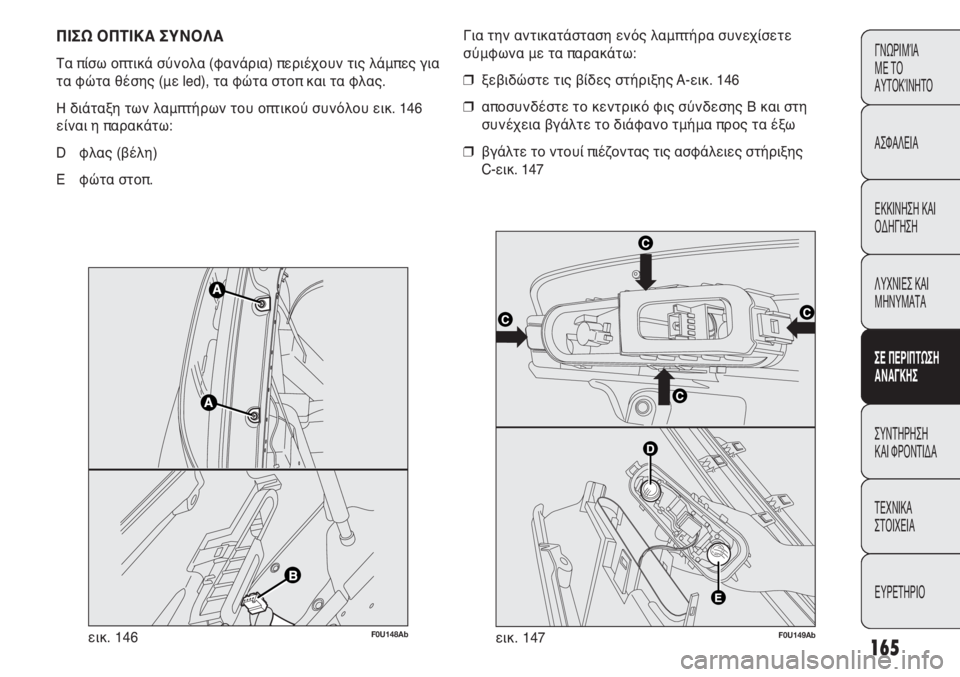

ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες για
τα φώτα θέσης (με led), τα φώτα στοπ και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου εικ. 146
είναι η παρακάτω:
D φλας (βέλη)
E φώτα στοπ.
F0U148Abεικ. 146F0U149Abεικ. 147 Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒ξεβιδώστε τις βίδες στήριξης A-εικ. 146
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β και στη
συνέχεια βγάλτε το διάφανο τμήμα προς τα έξω
❒βγάλτε το ντουί πιέζοντας τις ασφάλειες στήριξης
C-εικ. 147

166
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

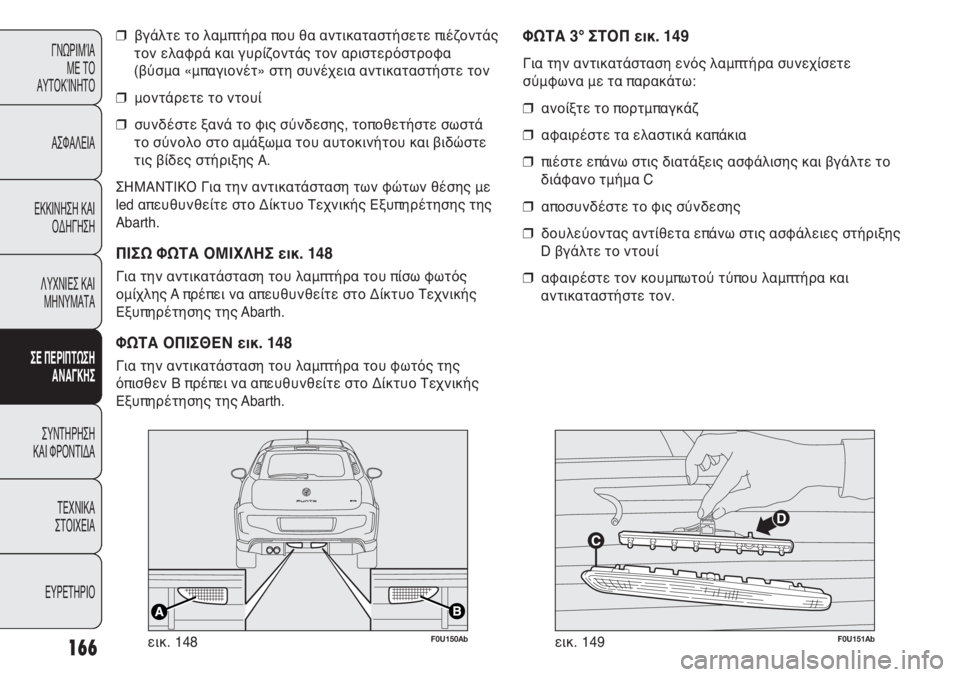

❒βγάλτε το λαμπτήρα που θα αντικαταστήσετε πιέζοντάς
τον ελαφρά και γυρίζοντάς τον αριστερόστροφα
(βύσμα «μπαγιονέτ» στη συνέχεια αντικαταστήστε τον
❒μοντάρετε το ντουί
❒συνδέστε ξανά το φις σύνδεσης, τοποθετήστε σωστά
το σύνολο στο αμάξωμα του αυτοκινήτου και βιδώστε
τις βίδες στήριξης Α.
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των φώτων θέσης με
led απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth.
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 148
Για την αντικατάσταση του λαμπτήρα του πίσω φωτός
ομίχλης A πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
ΦΩΤΑ ΟΠΙΣΘΕΝ εικ. 148
Για την αντικατάσταση του λαμπτήρα του φωτός της
όπισθεν Β πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
F0U150Abεικ. 148F0U151Abεικ. 149
ΦΩΤΑ 3° ΣΤΟΠ εικ. 149
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ
❒αφαιρέστε τα ελαστικά καπάκια
❒πιέστε επάνω στις διατάξεις ασφάλισης και βγάλτε το
διάφανο τμήμα C
❒αποσυνδέστε το φις σύνδεσης
❒δουλεύοντας αντίθετα επάνω στις ασφάλειες στήριξης
D βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και
αντικαταστήστε τον.

167
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

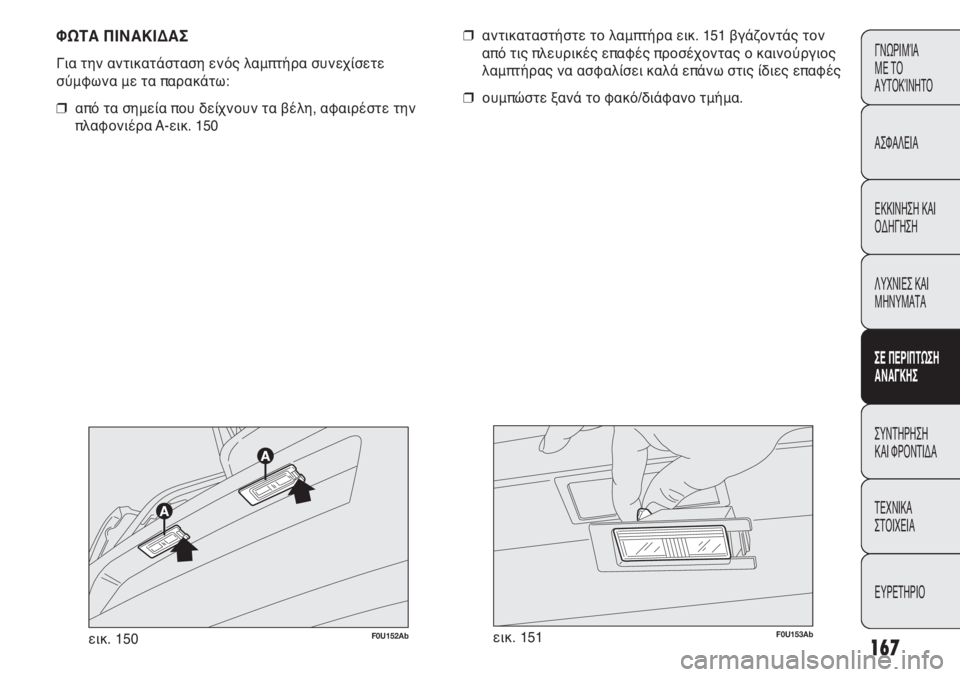

ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒ από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 150
❒ αντικαταστήστε το λαμπτήρα εικ. 151 βγάζοντάς τον
από τις πλευρικές επαφές προσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω στις ίδιες επαφές
❒ ουμπώστε ξανά το φακό/διάφανο τμήμα.
F0U152Abεικ. 150F0U153Abεικ. 151
