2011.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

Środowisko naturalne
DANE TE
CHNI
CZNE

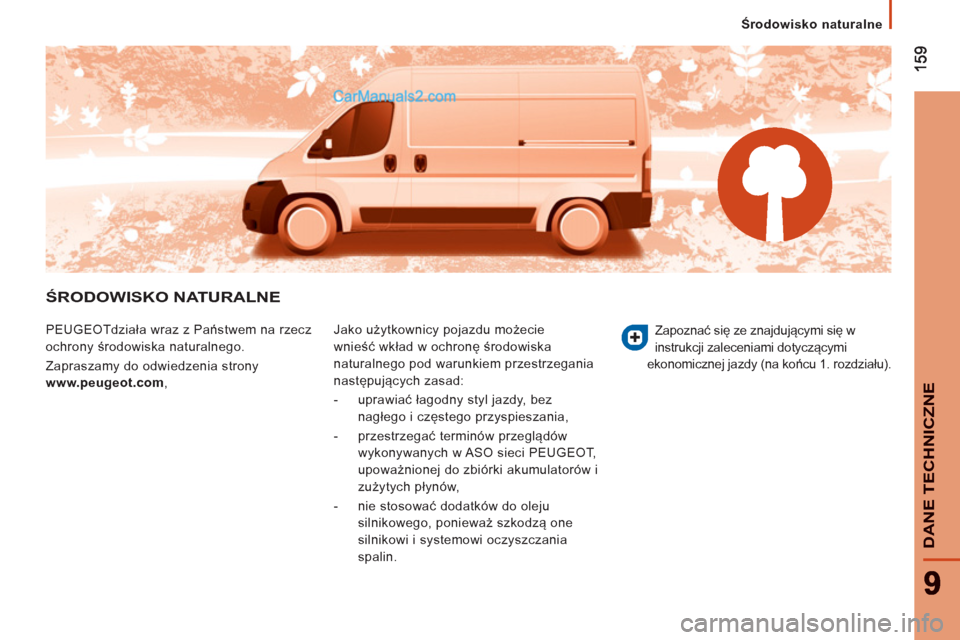

ŚRODOWISKO NATURALNE

PEUGEOTdziała wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com
, Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:


- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,

- przestrzegać terminów przeglądów
wykonywanych w ASO sieci PEUGEOT,
upoważnionej do zbiórki akumulatorów i
zużytych płynów,

- nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Zapoznać się ze znajdującymi się w
instrukcji zaleceniami dotyczącymi
ekonomicznej jazdy (na końcu 1. rozdziału).
159159
99

160


Wymiary

161
9
DANE TE
CHNI
CZNE
Wymiary

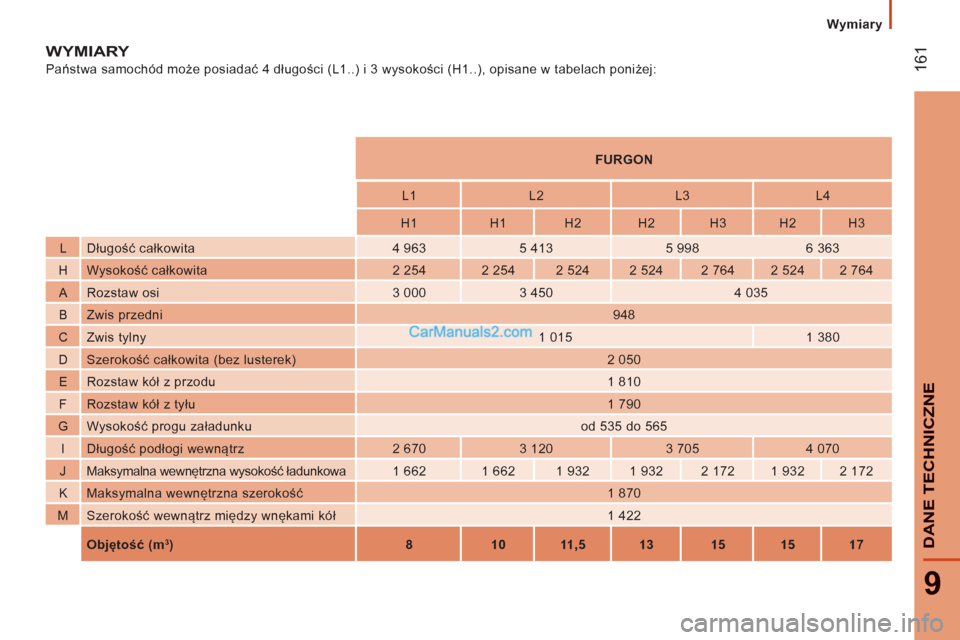

WYMIARY
Państwa samochód może posiadać 4 długości (L1..) i 3 wysokości (H1..), opisane w tabelach poniżej:







FURGON






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

L Długość całkowita
4 963
5 413
5 998
6 363

H Wysokość całkowita
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Rozstaw osi
3 000
3 450
4 035

B Zwis przedni

948

C Zwis tylny
1 015
1 380

D Szerokość całkowita (bez lusterek)
2 050

E Rozstaw kół z przodu
1 810

F Rozstaw kół
z tyłu
1 790

G Wysokość progu załadunku
od 535 do 565

I Długość podłogi wewnątrz
2 670
3 120
3 705
4 070

J Maksymalna wewnętrzna wysokość ładunkowa
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maksymalna wewnętrzna szerokość
1 870

M Szerokość wewnątrz między wnękami kół
1 422





Objętość (m3)

8


10


11 , 5


13


15


15


17

162


Wymiary

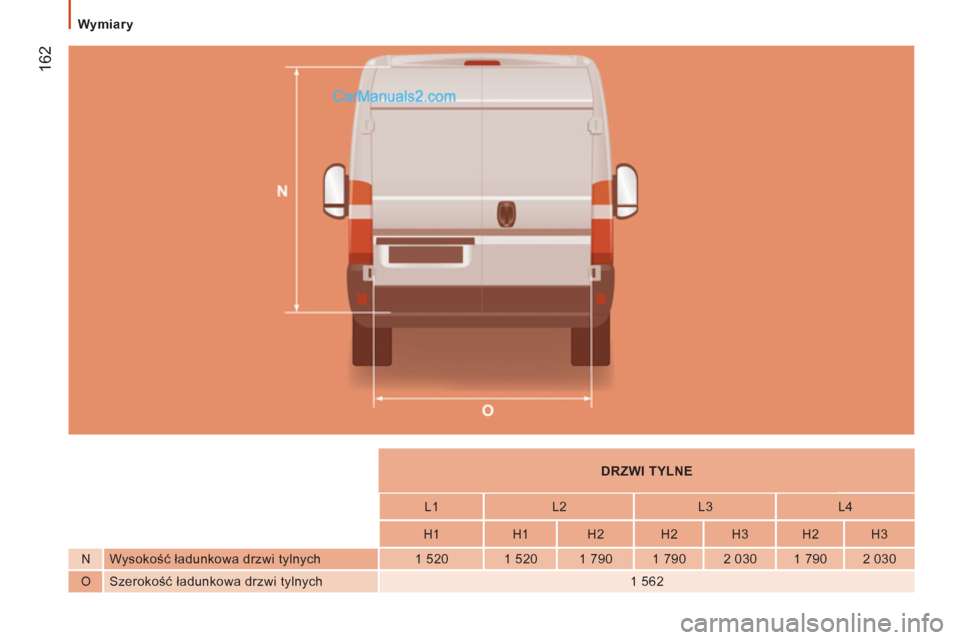

DRZWI TYLNE






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

N Wysokość ładunkowa drzwi tylnych
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Szerokość ładunkowa drzwi tylnych
1 562

163
9
DANE TE
CHNI
CZNE
Wymiary

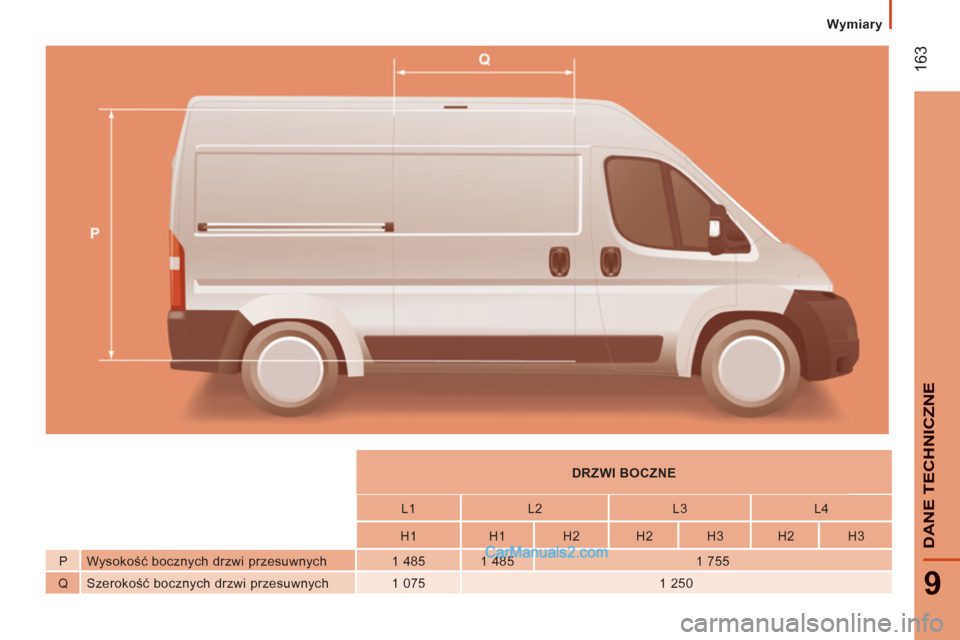

DRZWI BOCZNE






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

P Wysokość bocznych drzwi przesuwnych
1 485
1 485
1 755

Q Szerokość bocznych drzwi przesuwnych
1 075
1 250

164


Wymiary

9
DANE TE
CHNI
CZNE
Wymiary

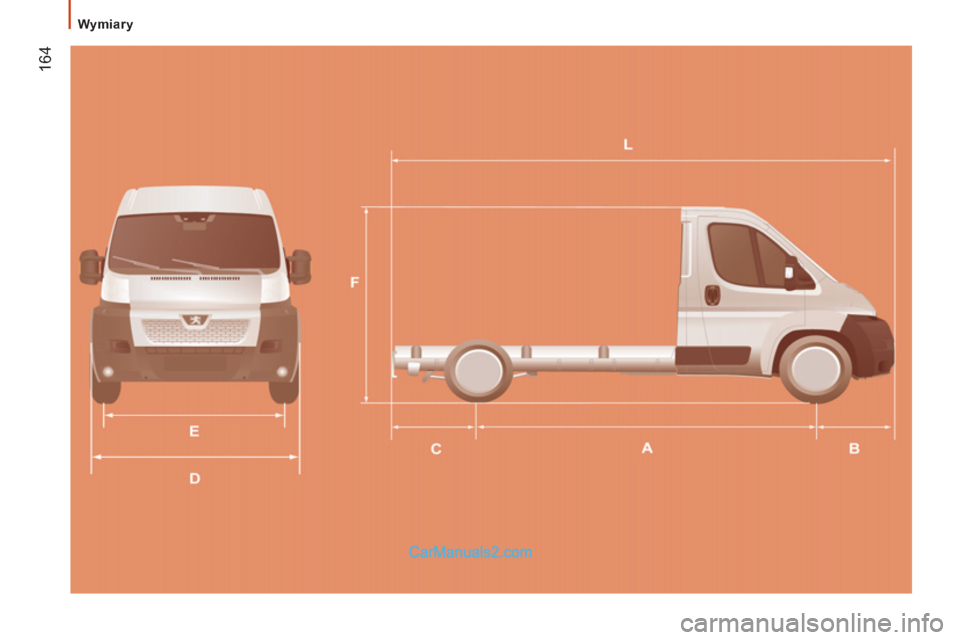

PODWOZIE Z KABINĄ






L1
L2
L2S
L3
L4

L Długość całkowita
4 908
5 358
5 708
5 943
6 208

A Rozstaw osi
3 000
3 450
3 800
4 035
4 035

B Zwis przedni

948

C Zwis tylny
960
1 325

D Szerokość całkowita (bez lusterek)
2 050

- Szerokość do zabudowy
2 207

- Maksymalna szerokość do zabudowy
2 350

E Rozstaw kół przednich
1 810

- Rozstaw kół tylnych
1 790

- Zwiększony rozstaw kół tylnych
1 980

F Wysokość całkowita
2 153

- Wysokość maksymalna do zabudowy
3 500

166

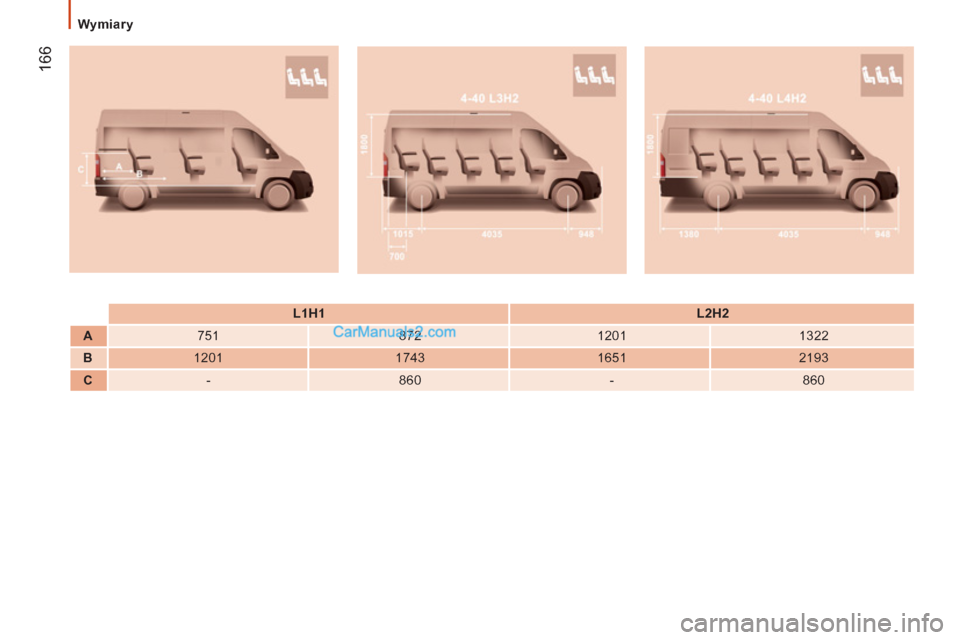

Wymiary




L1H1


L2H2



A

751
872
1201
1322


B

1201
1743
1651
2193


C

-
860
-
860
