2011.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

111
5


Bezpieczeństwo w trakcie jazdy
BEZPIECZEŃSTW
O

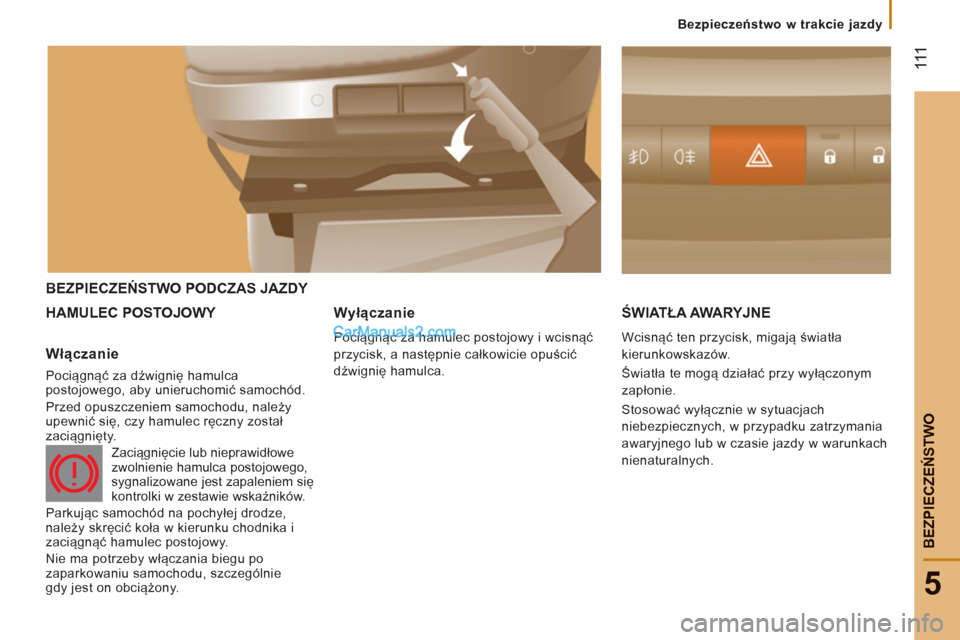

BEZPIECZEŃSTWO PODCZAS JAZDY
HAMULEC PO
STOJOWY ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Stosować wyłącznie w sytuacjach
niebezpiecznych, w przypadku zatrzymania
awaryjnego lub w czasie jazdy w warunkach
nienaturalnych.
Włączanie

Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu, należy
upewnić się, czy hamulec ręczny został
zaciągnięty.
Zaciągnięcie lub nieprawidłowe
zwolnienie hamulca postojowego,
sygnalizowane jest zapaleniem się
kontrolki w zestawie wskaźników.
Parkując samochód na pochyłej drodze,
należy skręcić koła w kierunku chodnika i
zaciągnąć hamulec postojowy.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu, szczególnie
gdy jest on obciążony.


Wyłączanie

Pociągnąć za hamulec postojowy i wcisnąć
przycisk, a następnie całkowicie opuścić
dźwignię hamulca.

11 2


Bezpieczeństwo w trakcie jazdy


SYGNAŁ DŹWIĘKOWY

Nacisnąć środek kierownicy.
SYSTEM ZAPOBIEGAJĄCY BLOKADZIE KÓŁ (ABS - REF)Ą

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania) zwiększają
stabilność i sterowność samochodu podczas
hamowania, w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się kół,
natomiast REF zarządza siłą hamowania
poszczególnych kół.

SYSTEM WSPOMAGANIA
HAMOWANIA AWARYJNEGO (AFU)
W nagłych przypadkach system ten umożliwia
szybsze osiągnięcie optymalnego ciśnienia
w układzie hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału hamulca.
Włącza się on w zależności od prędkości
wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod stopą.
Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.



Praktyczne wskazówki

ABS włącza się automatycznie z chwilą
zagrożenia blokadą kół. Nie wpływa on na
skrócenie drogi hamowania.
Na śliskiej nawierzchni (oblodzenie, olej,
itp...) ABS może nawet wydłużyć drogę
hamowania. W przypadku hamowania
awaryjnego należy wcisnąć pedał hamulca
do oporu, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS może
objawiać się lekkimi wibracjami pedału
hamulca.
W przypadku zmiany kół (opony i felgi)
należy sprawdzić czy posiadają one
homologację. Zapalenie się tej kontrolki
oznacza niesprawność systemu
ABS, co może doprowadzić do
utraty kontroli nad samochodem
w trakcie hamowania.

Zapalenie się tej kontrolki,
sprzężonej z kontrolką hamulca,
oznacza niesprawno
ść
elektronicznego rozdzielacza siły
hamowania, co może doprowadzić
do utraty kontroli nad samochodem
w trakcie hamowania.

Należy bezwzględnie zatrzymać pojazd.
W obu przypadkach należy skontaktować się
z ASO SIECI PEUGEOT.

11
3
5


Bezpieczeństwo w trakcie jazdy
BEZPIECZEŃSTW
O

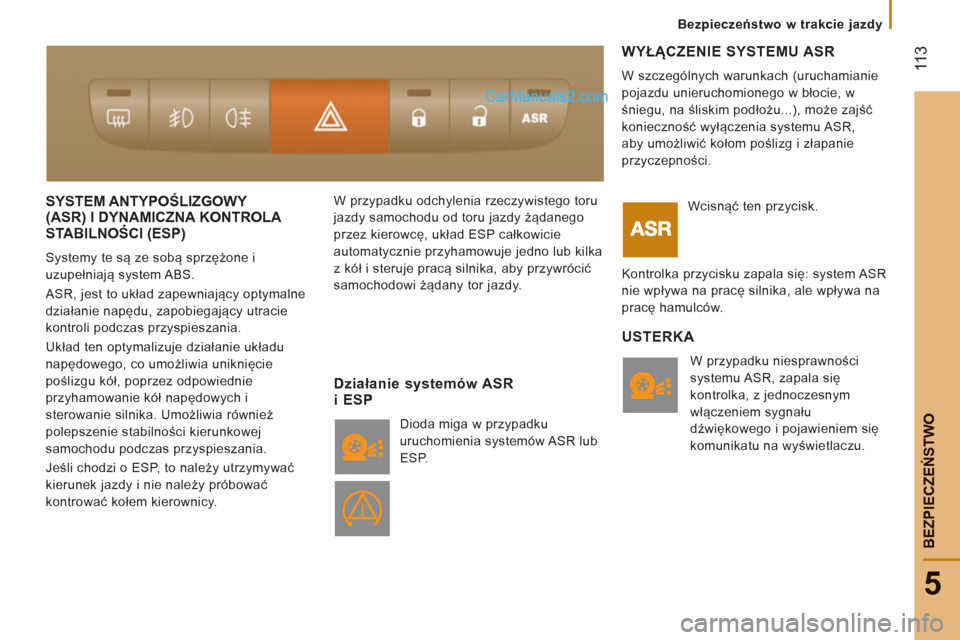

SYSTEM ANTYPOŚLIZGOWY (ASR) I DYNAMICZNA KONTROLA
STABILNOŚCI (ESP)
()

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.
ASR, jest to układ zapewniający optymalne
działanie napędu, zapobiegający utracie
kontroli podczas przyspieszania.
Układ ten optymalizuje działanie układu
napędowego, co umożliwia uniknięcie
poślizgu kół, poprzez odpowiednie
przyhamowanie kół napędowych i
sterowanie silnika. Umożliwia również
polepszenie stabilności kierunkowej
samochodu podczas przyspieszania.
Jeśli chodzi o ESP, to należy utrzymywać
kierunek jazdy i nie należy próbować
kontrować kołem kierownicy. W przypadku odchylenia rzeczywistego toru
jazdy samochodu od toru jazdy żądanego
przez kierowcę, układ ESP całkowicie
automatycznie przyhamowuje jedno lub kilka
z kół i steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.
WYŁĄCZENIE SYSTEMU ASR

W szczególnych warunkach (uruchamianie
pojazdu unieruchomionego w błocie, w
śniegu, na śliskim podłożu...), może zajść
konieczność wyłączenia systemu ASR,
aby umożliwić kołom poślizg i złapanie
przyczepności.


Działanie systemów ASR i ESP

Dioda miga w przypadku
uruchomienia systemów ASR lub
ESP. Wcisnąć ten przycisk.
Kontrolka przycisku zapala się: system ASR
nie wpływa na pracę silnika, ale wpływa na
pracę hamulców.
USTERKA

W przypadku niesprawności
systemu ASR, zapala się
kontrolka, z jednoczesnym
włączeniem sygnału
dźwiękowego i pojawieniem się
komunikatu na wyświetlaczu.

11 4


Bezpieczeństwo w trakcie jazdy

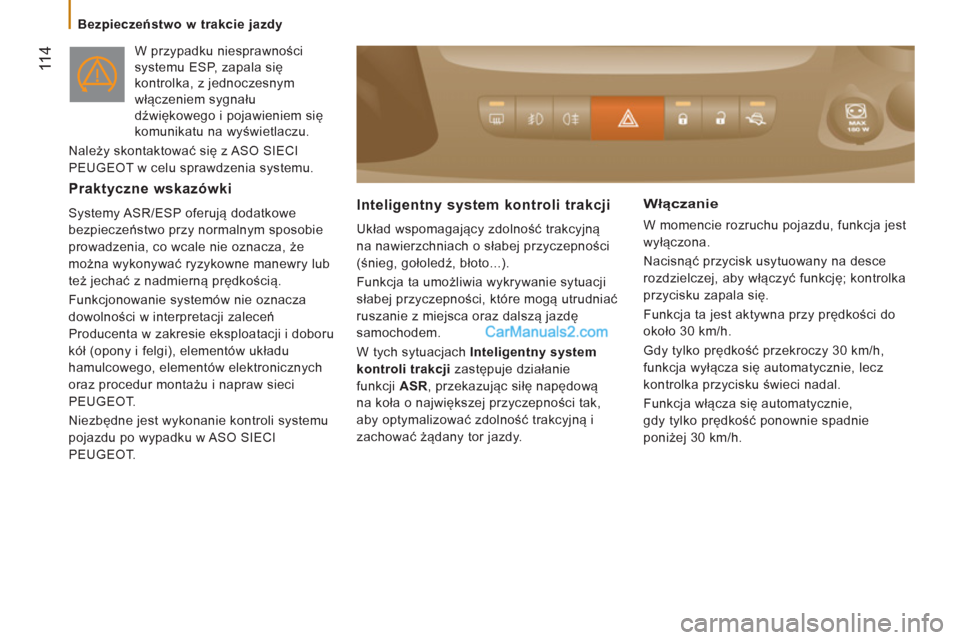

W przypadku niesprawności
systemu ESP, zapala się
kontrolka, z jednoczesnym
włączeniem sygnału
dźwiękowego i pojawieniem się
komunikatu na wyświetlaczu.
Należy skontaktować się z ASO SIECI
PEUGEOT w celu sprawdzenia systemu.


Praktyczne wskazówki

Systemy ASR/ESP oferują dodatkowe
bezpieczeństwo przy normalnym sposobie
prowadzenia, co wcale nie oznacza, że
można wykonywać ryzykowne manewry lub
też jechać z nadmierną prędkością.
Funkcjonowanie systemów nie oznacza
dowolności w interpretacji zaleceń
Producenta w zakresie eksploatacji i doboru
kół (opony i felgi), elementów układu
hamulcowego, elementów elektronicznych
oraz procedur montażu i napraw sieci
PEUGEOT.
Niezbędne jest wykonanie kontroli systemu
pojazdu po wypadku w ASO SIECI
PEUGEOT. Inteligentny system kontroli trakcji

Układ wspomagający zdolność trakcyjną
na nawierzchniach o słabej przyczepności
(śnieg, gołoledź, błoto...).
Funkcja ta umożliwia wykrywanie sytuacji
słabej przyczepności, które mogą utrudniać
ruszanie z miejsca oraz dalszą jazdę
samochodem.
W tych sytuacjach Inteligentny system
kontroli trakcji
zastępuje działanie
funkcji ASR
, przekazując siłę napędową
na koła o największej przyczepności tak,
aby optymalizować zdolność trakcyjną i
zachować żądany tor jazdy.


Włączanie

W momencie rozruchu pojazdu, funkcja jest
wyłączona.
Nacisnąć przycisk usytuowany na desce
rozdzielczej, aby włączyć funkcję; kontrolka
przycisku zapala się.
Funkcja ta jest aktywna przy prędkości do
około 30 km/h.
Gdy tylko prędkość przekroczy 30 km/h,
funkcja wyłącza się automatycznie, lecz
kontrolka przycisku świeci nadal.
Funkcja włącza się automatycznie,
gdy tylko prędkość ponownie spadnie
poniżej 30 km/h.

11
5
5


Bezpieczeństwo w trakcie jazdy
BEZPIECZEŃSTW
O


Wyłączanie

Nacisnąć przycisk usytuowany na desce
rozdzielczej, aby wyłączyć funkcję; kontrolka
przycisku gaśnie i funkcja ASR
jest znów
aktywna.


Usterka działania

Kontrolka ta zapali się na stałe
w zestawie wskaźników w
przypadku usterki funkcji.


STAŁY OGRANICZNIK PRĘDKOŚCI

Jeżeli samochód jest w niego wyposażony,
prędkość samochodu może zostać
ograniczona na stałe do 90 lub 100 km/h.
Nie ma możliwości zmiany maksymalnej
prędkości.
Etykieta znajdująca się w kabinie, informuje
o maksymalnej prędkości.
Ogranicznik stały nie jest funkcją w rodzaju
regulatora prędkości. Nie może być
włączany lub wyłączany przez kierowcę w
trakcie jazdy.

11
6


Pasy bezpieczeństwa

PASY BEZPIECZEŃSTWA
PASY BEZPIECZEŃSTWA W KABINIE

Miejsce kierowcy wyposażone jest w napinacze
pirotechniczne oraz ograniczniki napięcia.
Kanapa przednia jest wyposażona w dwa pasy
bezpieczeństwa.
Jeżeli kanapa jest montowana jako wyposażenie
posprzedażne, musi być ona koniecznie
wyposażona w pas bezpieczeństwa.
PASY BEZPIECZEŃSTWA NA TYLNYCH SIEDZENIACH

Fotele / kanapa wyposażone są w pasy
bezpieczeństwa o trzech punktach
mocowania oraz w nawijacze.
Środkowe siedzenie posiada prowadnicę i
nawijacz pasa, zabudowany w oparciu.

Regulacja wysokości

Ścisnąć dźwignię z zaczepem przelotowym
pasa i przesunąć całość po stronie fotela
kierowcy i po stronie bocznego fotela
pasażera.
Pas fotela środkowego nie posiada regulacji
wysokości.
Zapinanie

Wyciągnąć pas przed siebie jednostajnym
ruchem i sprawdzić, czy się nie zwinął.
Włożyć klamrę w sprzączkę pasa.
Sprawdzić zapięcie pasa oraz działanie
mechanizmu blokującego poprzez szybkie
pociągnięcie za pas.
Odpinanie

Nacisnąć czerwony przycisk na sprzączce,
pas zwinie się automatycznie, ale zaleca się
przytrzymać go podczas zwijania.


Ze względów bezpieczeństwa,
czynności te nie mogą być
wykonywane podczas jazdy.

Kontrolka niezapiętego pasa bezpieczeństwa
kierowcy

Po uruchomieniu samochodu,
jeżeli kierowca nie zapiął swojego
pasa bezpieczeństwa, zapali się
ta kontrolka.

PRZEDŁUŻONA KABINA

Miejsca tylne wyposażone są w odrębne
trzypunktowe pasy bezpieczeństwa z
nawijaczem.
Każdy pas służy do zapięcia jednego
pasażera.

11
7
5
BEZPIECZEŃSTW
O



Pasy bezpieczeństwa

Ogranicznik siły reguluje nacisk pasa na
ciało pasażera.
Pasy bezpieczeństwa z napinaczem
pirotechnicznym są aktywne od momentu
włączenia zapłonu.
Nawijacze wyposażone są w mechanizm
automatycznej blokady wyzwalany w
momencie zderzenia lub hamowania
awaryjnego.
Pas bezpieczeństwa odpina się poprzez
naciśnięcie czerwonego przycisku na
sprzączce. Po odpięciu prawidłowo
ułożyć pas.

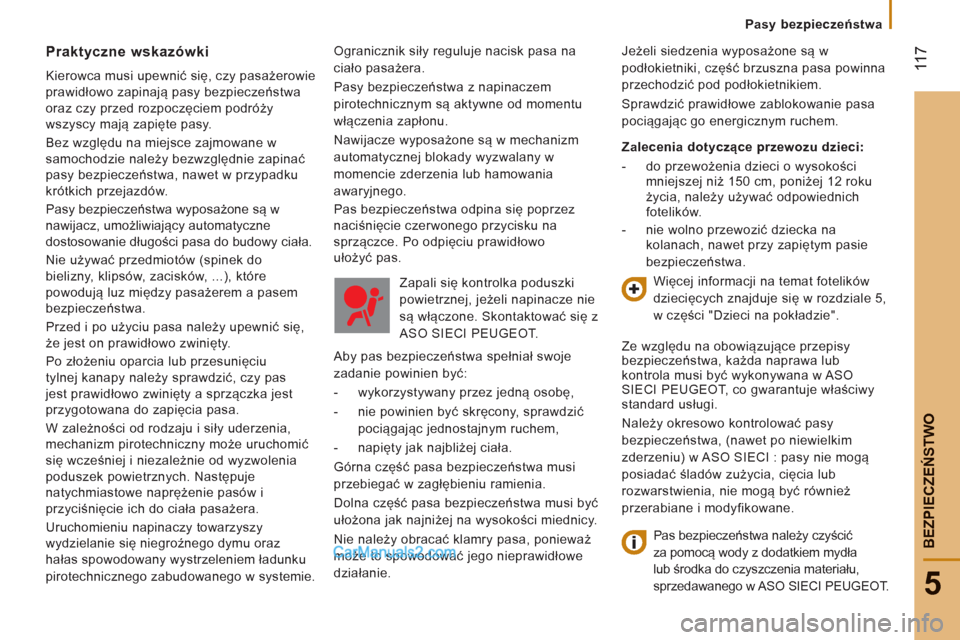

Praktyczne wskazówki

Kierowca musi upewnić się, czy pasażerowie
prawidłowo zapinają pasy bezpieczeństwa
oraz czy przed rozpoczęciem podróży
wszyscy mają zapięte pasy.
Bez względu na miejsce zajmowane w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Pasy bezpieczeństwa wyposażone są w
nawijacz, umożliwiający automatyczne
dostosowanie długości pasa do budowy ciała.
Nie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a pasem
bezpieczeństwa.
Przed i po użyciu pasa należy upewnić się,
że jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należ
y sprawdzić, czy pas
jest prawidłowo zwinięty a sprzączka jest
przygotowana do zapięcia pasa.
W zależności od rodzaju i siły uderzenia,
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażera.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem ładunku
pirotechnicznego zabudowanego w systemie. Zapali się kontrolka poduszki
powietrznej, jeżeli napinacze nie
są włączone. Skontaktować się z
ASO SIECI PEUGEOT.
Aby pas bezpieczeństwa spełniał swoje
zadanie powinien być:


- wykorzystywany przez jedną osobę,

- nie powinien być skr
ęcony, sprawdzić
pociągając jednostajnym ruchem,

- napięty jak najbliżej ciała.
Górna część pasa bezpieczeństwa musi
przebiegać w zagłębieniu ramienia.
Dolna część pasa bezpieczeństwa musi być
ułożona jak najniżej na wysokości miednicy.
Nie należy obracać klamry pasa, ponieważ
może to spowodować jego nieprawidłowe
działanie. Jeżeli siedzenia wyposażone są w
podłokietniki, część brzuszna pasa powinna
przechodzić pod podłokietnikiem.
Sprawdzić prawidłowe zablokowanie pasa
pociągając go energicznym ruchem.

Zalecenia dotyczące przewozu dzieci:


- do przewoż
enia dzieci o wysokości
mniejszej niż 150 cm, poniżej 12 roku
życia, należy używać odpowiednich
fotelików.

- nie wolno przewozić dziecka na
kolanach, nawet przy zapiętym pasie
bezpieczeństwa.
Więcej informacji na temat fotelików
dziecięcych znajduje się w rozdziale 5,
w części "Dzieci na pokładzie".
Ze względu na obowiązujące przepisy
bezpieczeństwa, każda naprawa lub
kontrola musi być wykonywana w ASO
SIECI PEUGEOT, co gwarantuje właściwy
standard usługi.
Należy okresowo kontrolować pasy
bezpieczeństwa, (nawet po niewielkim
zderzeniu) w ASO SIECI : pasy nie mogą
posiadać śladów zużycia, cięcia lub
rozwarstwienia, nie mogą być również
przerabiane i modyfikowane.
Pas bezpieczeństwa należ
y czyścić
za pomocą wody z dodatkiem mydła
lub środka do czyszczenia materiału,
sprzedawanego w ASO SIECI PEUGEOT.

11
8

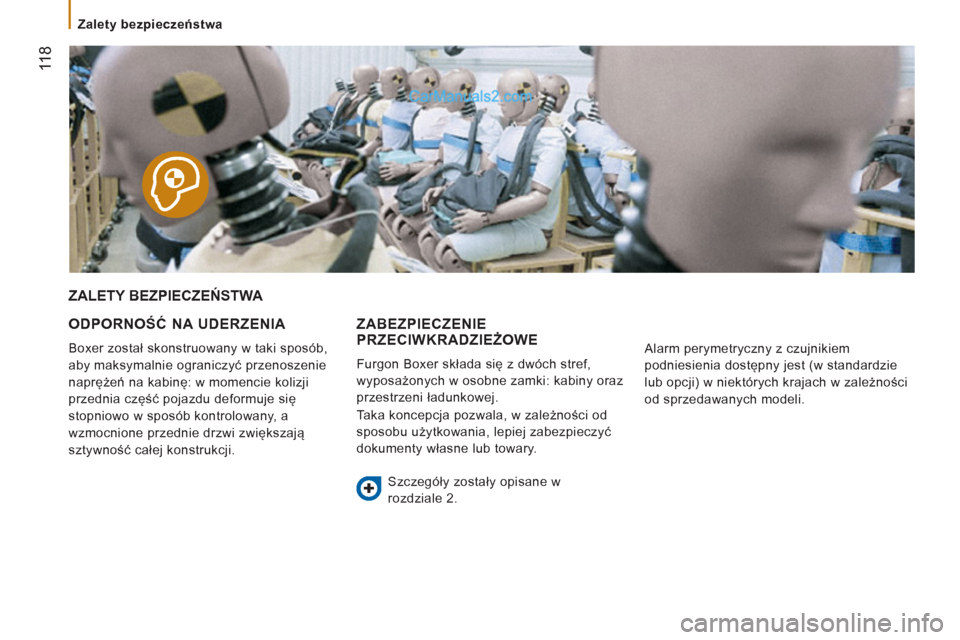

Zalety bezpieczeństwa


ZALETY BEZPIECZEŃSTWA

ODPORNOŚĆ NA UDERZENI
A

Boxer został skonstruowany w taki sposób,
aby maksymalnie ograniczyć przenoszenie
naprężeń na kabinę: w momencie kolizji
przednia część pojazdu deformuje się
stopniowo w sposób kontrolowany, a
wzmocnione przednie drzwi zwiększają
sztywność całej konstrukcji.
ZABEZPIECZENIE PRZECIWKRADZIEŻOWE

Furgon Boxer składa się z dwóch stref,
wyposażonych w osobne zamki: kabiny oraz
przestrzeni ładunkowej.
Taka koncepcja pozwala, w zależności od
sposobu użytkowania, lepiej zabezpieczyć
dokumenty własne lub towary.
Szczegóły zostały opisane w
rozdziale 2. Alarm perymetryczny z czujnikiem
podniesienia dostępny jest (w standardzie
lub opcji) w niektórych krajach w zależności
od sprzedawanych modeli.
