2011.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

Instrukcja obsługi

1

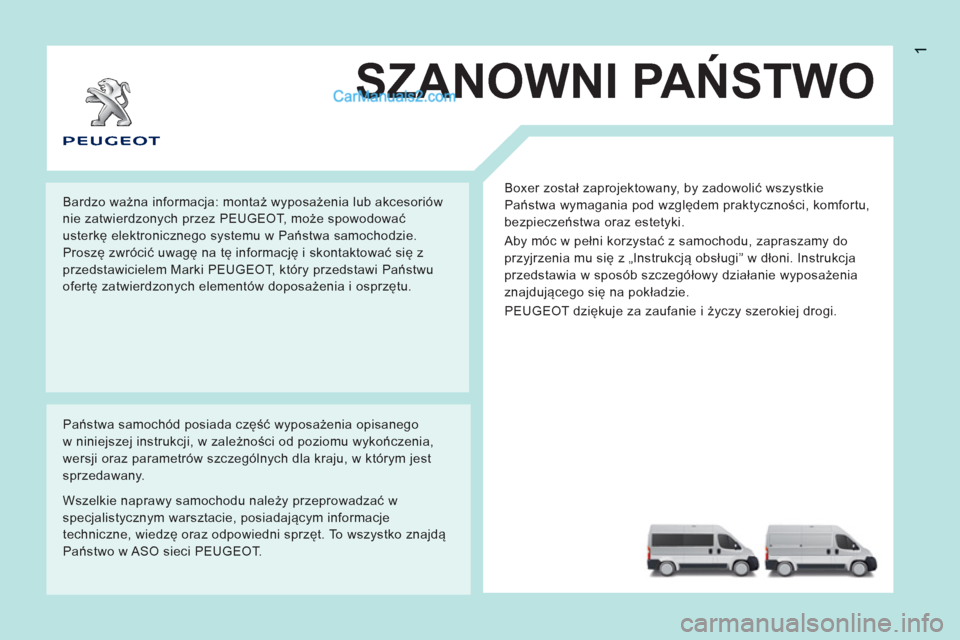

SZANOWNI PAŃSTWO

Boxer został zaprojektowany, by zadowolić wszystkie
Państwa wymagania pod względem praktyczności, komfortu,
bezpieczeństwa oraz estetyki.
Aby móc w pełni korzystać z samochodu, zapraszamy do
przyjrzenia mu się z „Instrukcją obsługi” w dłoni. Instrukcja
przedstawia w sposób szczegółowy działanie wyposażenia
znajdującego się na pokładzie.
PEUGEOT dziękuje za zaufanie i życzy szerokiej drogi. Bardzo ważna informacja: montaż wyposażenia lub akcesoriów
nie zatwierdzonych przez PEUGEOT, może spowodować
usterkę elektronicznego systemu w Państwa samochodzie.
Proszę zwrócić uwagę na tę informację i skontaktować się z
przedstawicielem Marki PEUGEOT, który przedstawi Państwu
ofertę zatwierdzonych elementów doposażenia i osprzętu.
Państwa samochód posiada część wyposażenia opisanego
w niniejszej instrukcji, w zależności od poziomu wykończenia,
wersji oraz parametrów szczególnych dla kraju, w którym jest
sprzedawany.

Wszelkie naprawy samochodu należy przeprowadzać w
specjalistycznym warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko znajdą
Państwo w ASO sieci PEUGEOT.

2

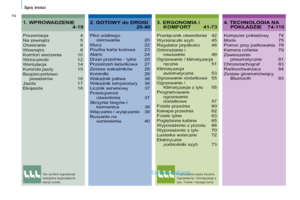

Spis treści
3. ERGONOMIA i KOMFORT 41-73
Przełącznik oświetlenia 42Wycieraczki szyb 45Regulator prędkości 46Odmrażanie iosuszanie 49Ogrzewanie / klimatyzacja ręczna 51Klimatyzacja automatyczna 53Ogrzewanie dodatkowe 55Ogrzewanie / Klimatyzacja z tyłu 55Programowaneogrzewanie dodatkowe 57Fotele przednie 60Kanapa przednia 62Fotele tylne 63Pogłębiona kabina 65Wyposażenie z przodu 66Wyposażenie z tyłu 70Lusterka wsteczne 72Elektryczne podnośniki szyb 73
Prezentacja4Na zewnątrz5Otwieranie 6Wewnątrz 8Komfort siedzenia 10Widoczność 12Wentylacja 14Kontrola jazdy 15Bezpieczeństwopasażerów 16Jazda 17Ekojazda 18
1. WPROWADZENIE 4-194. TECHNOLOGIA NA POKŁADZIE 74-110
Komputer pokładowy 74Mode 75Pomoc przy parkowaniu 78Kamera cofania 79Zawieszeniepneumatyczne 81Chronotachograf 83Radioodtwarzacz 84Zestaw głosnomówiącyBluetooth 93
2. GOTOWY do DROGI20-40
Pilot zdalnegosterowania 20Klucz 22Poufna karta kodowa 23Alarm 24Drzwi przednie - tylne 25Przestrzeń ładunkowa 27Zestaw wskaźników 28Kontrolki 29Wskaźnik paliwa 36Wskaźnik temperatury 36Licznik serwisowy 37Potencjometr oświetlenia 37Skrzynia biegów ikierownica 38Włączanie i wyłączanie 39Ruszanie na wzniesieniu 40


Ten symbol sygnalizuje
specjalne wyposażenie
wersji kombi. Przesuwane szyby boczne.
Ogrzewanie / klimatyzacja z
tyłu. Fotele / kanapa tylna.

3

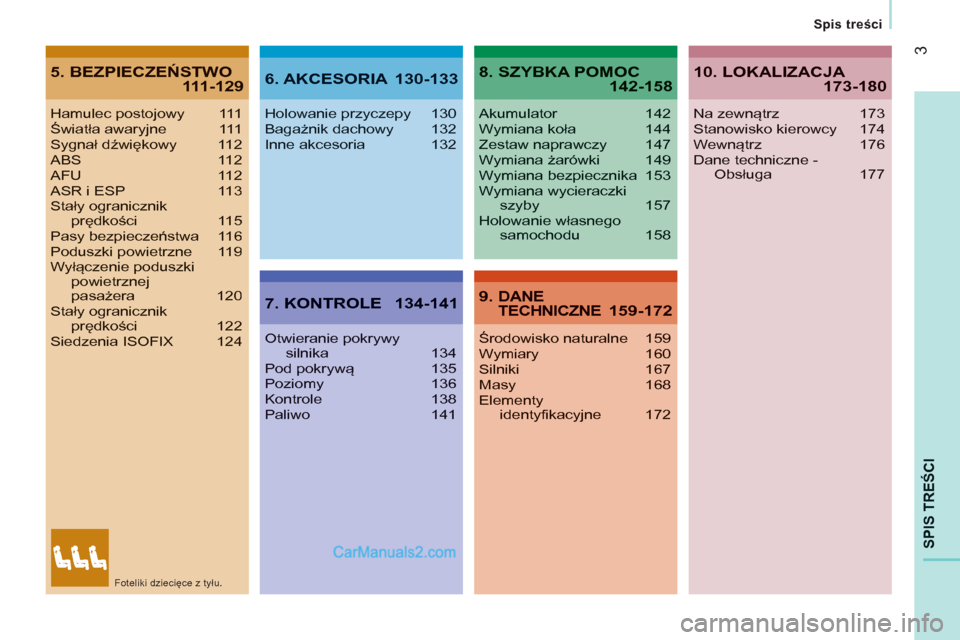

SPIS TREŚCI
Spis treści
5. BEZPIECZEŃSTWO111-1296. AKCESORIA 130-133
7. KONTROLE 134-141
8. SZYBKA POMOC142-158
9. DANETECHNICZNE 159-172
Hamulec postojowy 111Światła awaryjne 111Sygnał dźwiękowy 112ABS 112AFU 112ASR i ESP 113Stały ogranicznik prędkości 115Pasy bezpieczeństwa 116Poduszki powietrzne 119Wyłączenie poduszkipowietrznejpasażera 120Stały ogranicznik prędkości122Siedzenia ISOFIX 124
Holowanie przyczepy 130Bagażnik dachowy 132Inne akcesoria 132
Otwieranie pokrywysilnika134Pod pokrywą 135Poziomy 136Kontrole 138Paliwo 141
Akumulator 142Wymiana koła 144Zestaw naprawczy 147Wymiana żarówki 149Wymiana bezpiecznika 153Wymiana wycieraczkiszyby 157Holowanie własnego samochodu 158
Środowisko naturalne 159Wymiary 160Silniki 167Masy 168Elementyidentyfikacyjne 172
10. LOKALIZACJA 173-180
Na zewnątrz 173Stanowisko kierowcy 174Wewnątrz 176Dane techniczne -Obsługa 177

Foteliki dziecięce z tyłu.

4
PREZENTACJA
Wewnątrz rozdziałów znajdują się oznaczenia, które zwracają uwagę
na określoną zawartość: Instrukcja obsługi została tak opracowana, aby w sposób
przyjazny zapoznać użytkownika z nowym samochodem oraz
przedstawić wszystkie dostępne funkcje.
Czytanie instrukcji jest łatwe dzięki podzieleniu zawartości
na dziesięć rozdziałów, które oznaczone są innymi kolorami.
Tematyczne części rozdziałów opisują szczegółowo wszystkie
dostępne funkcje samochodu.
W rozdziale 9 znajdują się szczegółowe dane techniczne
samochodu. Na końcu dokumentu znajdują się ilustracje
przedstawiające samochód z zewnątrz jak i wewnątrz; ułatwiają
one odnalezienie wyposażenia lub funkcji oraz stronę z opisem.
KOMUNIKAT PEUGEOT ODDAJE DO PAŃSTWA DYSPOZYCJI STRONĘ INTERNETOWĄ


http://public.servicebox.peugeot.com
, wybrać:


- rubrykę dokumentacja pokładowa / instrukcje obsługi,

- model,

- nadwozie: hatchback/sedan, CC, SW, kombi, furgon, …,

- okres odpowiadający dacie pierwszego dopuszczenia do ruchu,

- rozdział "Ostatnie informacje". Dane techniczne, wyposażenie oraz akcesoria mogą zmieniać
się w ciągu roku. Aby pozyskać najnowsze dane, należy połączyć
się ze stroną Internetową SERVICEBOX
, rozdział "Ostatnie
informacje".
Zalogowanie się, umożliwia dostęp do strony oraz bezpłatne
przeglądanie dokumentacji pokładowej. kieruje do rozdziału i części ze szczegółowymi informacjami na
temat danej funkcji.
sygnalizuje ważną informację związaną z użytkowaniem
wyposażenia.
zwraca uwagę na bezpieczeństwo pasażerów i wyposażenia
samochodu.

4
34
2
1
WPROWADZENIE
5


Wprowadzenie

Kamera cofania
Kamera włącza się automatycznie po
włączeniu biegu wstecznego i przekazuje
obraz do ekranu znajdującego się w miejscu
wewnętrznego lusterka wstecznego.

79


78

43

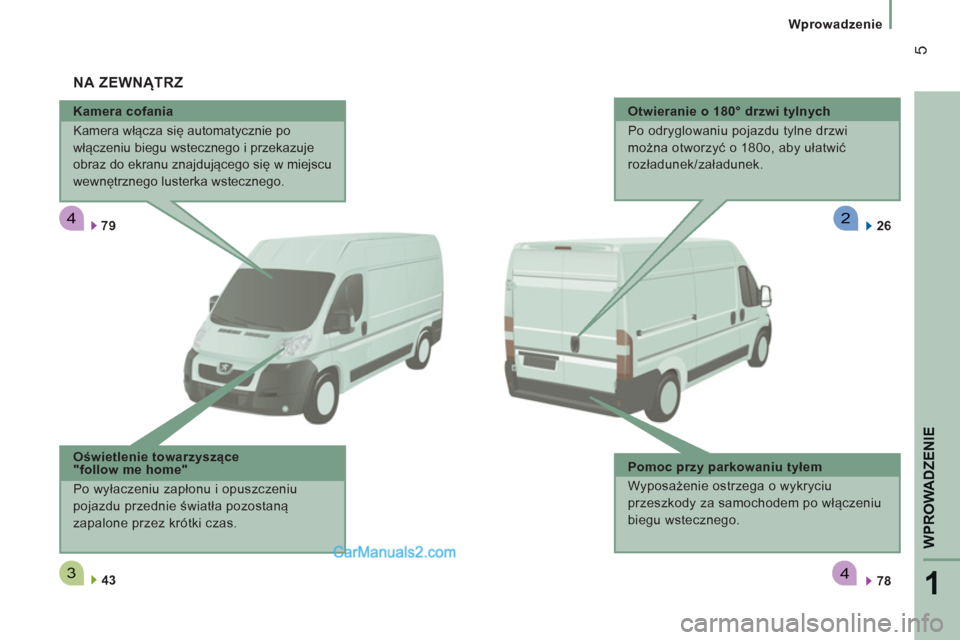

NA ZEWNĄTRZ


Oświetlenie towarzyszące
"follow me home"
Po wyłaczeniu zapłonu i opuszczeniu
pojazdu przednie światła pozostaną
zapalone przez krótki czas.
Otwieranie o 180° drzwi tylnych
Po odryglowaniu pojazdu tylne drzwi
można otworzyć o 180 o , aby ułatwić
rozładunek/załadunek.

Pomoc przy parkowaniu tyłem
Wyposażenie ostrzega o wykryciu
przeszkody za samochodem po włączeniu
biegu wstecznego.
26

222
6


Wprowadzenie



Boczne drzwi przesuwne


Otwieranie
Pociągnąć klamkę do siebie, a następnie
do tyłu.
Uważać, aby nie zabrudzić prowadnicy na
podłodze, odpowiadającej za prawidłowe
przesuwanie drzwi.
Aby zablokować mechanizm przytrzymujący
drzwi w położeniu otwartym, należy
całkowicie otworzyć drzwi.
Nie wolno jeździć z otwartymi drzwiami
przesuwnymi.

25


Klucz z pilotem zdalnego sterowania

2 przyciski

20

Przyciski centralnego zamka

27


OTWIERANIE


3 przyciski Rozkładanie / Składanie klucza.
Odryglowanie.
Ryglowanie.
Rozkładanie / Składanie klucza.
Odryglowanie kabiny.
Odryglowanie przestrzeni ładunkowej.
Ryglowanie samochodu. Ryglowanie samochodu.
Odryglowanie samochodu.
Ryglowanie / Odryglowanie
przestrzeni ładunkowej.
