2011.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

23
2
Otwieranie
GOTOWY
do
DROG
I

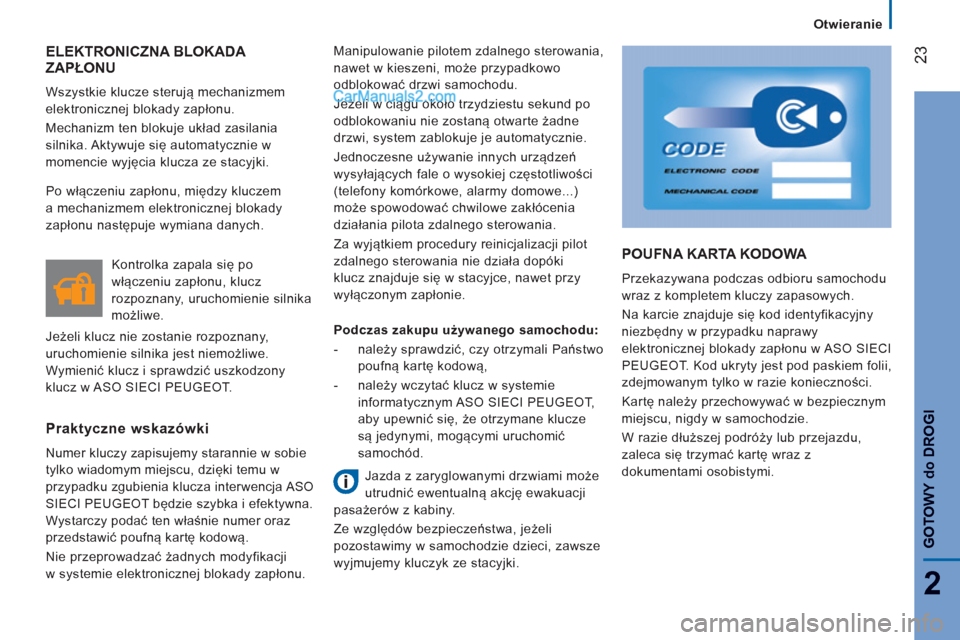

ELEKTRONICZNA BLOKADA
ZAPŁONU

Wszystkie klucze sterują mechanizmem
elektronicznej blokady zapłonu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki. Manipulowanie pilotem zdalnego sterowania,
nawet w kieszeni, może przypadkowo
odblokować drzwi samochodu.
Jeżeli w ciągu około trzydziestu sekund po
odblokowaniu nie zostaną otwarte żadne
drzwi, system zablokuje je automatycznie.
Jednoczesne używanie innych urządzeń
wysyłających fale o wysokiej częstotliwości
(telefony komórkowe, alarmy domowe...)
może spowodować chwilowe zakłócenia
działania pilota zdalnego sterowania.
Za wyjątkiem procedury reinicjalizacji pilot
zdalnego sterowania nie działa dopóki
klucz znajduje się w stacyjce, nawet przy
wyłączonym zapłonie.
Praktyczne wskazówki

Numer kluczy zapisujemy starannie w sobie
tylko wiadomym miejscu, dzięki temu w
przypadku zgubienia klucza interwencja ASO
SIECI PEUGEOT będzie szybka i efektywna.
Wystarczy podać ten właśnie numer oraz
przedstawić poufną kartę kodową.
Nie przeprowadzać żadnych modyfikacji
w systemie elektronicznej blokady zapłonu. Kontrolka zapala się po
włączeniu zapłonu, klucz
rozpoznany, uruchomienie silnika
możliwe.
Jeżeli klucz nie zostanie rozpoznany,
uruchomienie silnika jest niemożliwe.
Wymienić klucz i sprawdzić uszkodzony
klucz w ASO SIECI PEUGEOT.
Jazda z zaryglowanymi drzwiami może
utrudnić ewentualną akcję ewakuacji
pasażerów z kabiny.
Ze względów bezpieczeństwa, jeżeli
pozostawimy w samochodzie dzieci, zawsze
wyjmujemy kluczyk ze stacyjki. Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.

Podczas zakupu używanego samochodu:


- należy sprawdzić, czy otrzymali Państwo
poufną kartę kodową,

- należy wczytać klucz w systemie
informatycznym ASO SIECI PEUGEOT,
aby upewnić się, że otrzymane klucze
są jedynymi, mogącymi uruchomić
samochód.
POUFNA KARTA KODOWA

Przekazywana podczas odbioru samochodu
wraz z kompletem kluczy zapasowych.
Na karcie znajduje się kod identyfikacyjny
niezbędny w przypadku naprawy
elektronicznej blokady zapłonu w ASO SIECI
PEUGEOT. Kod ukryty jest pod paskiem folii,
zdejmowanym tylko w razie konieczności.
Kartę należy przechowywać w bezpiecznym
miejscu, nigdy w samochodzie.
W razie dłuższej podróży lub przejazdu,
zaleca się trzymać kartę wraz z
dokumentami osobistymi.

24


Otwieranie
Gdy alarm znajduje się w trybie czuwania
jakakolwiek próba włamania powoduje
włączenie syreny na około 30 sekund oraz
zapalenie się świateł kierunkowskazów.
Alarm przechodzi w tryb czuwania, ale jego
uruchomienie zostaje zapamiętane i jest
sygnalizowane szybkim miganiem diody w
momencie dezaktywacji alarmu.
Alarm włącza się również po odcięciu
zasilania elektrycznego, przy jego
ponownym podłączeniu.
Aktywacja automatyczna

W zależności od kraju przeznaczenia
dostępna jest funkcja automatycznej
aktywacji czuwania systemu po około
2 minutach od zamknięcia ostatnich drzwi.
Aby uniknąć włączenia alarmu
w momencie otwarcia drzwi, należy nacisnąć
przycisk odryglowania na pilocie zdalnego
sterowania.
Wyłączenie za pomocą klucza

Odryglować drzwi za pomocą klucza,
wsiąść do samochodu. Włączyć zapłon,
identyfikacja kodu klucza wyłączy alarm.


Wyłączenie za pomocą pilota zdalnegosterowania yąyą

Po naciśnięciu tego przycisku
(kabina i klucz) wyłączenie
alarmu odbywa się w momencie
odryglowania samochodu.


Praktyczne wskazówki


Aby szybko wyłączyć syrenę alarmu,
włączoną przez nieuwagę:


- włączyć zapłon, identyfikacja kodu
klucza wyłączy alarm,

- wcisnąć przycisk odryglowania (kabina i
klucz) na pilocie zdalnego sterowania.
Aby uniknąć aktywacji alarmu, na przykład
podczas mycia, należy zaryglować
samochód za pomocą klucza.
Odryglowanie samochodu za pomocą pilota
zdalnego sterowania wyłącza automatycznie
syrenę.

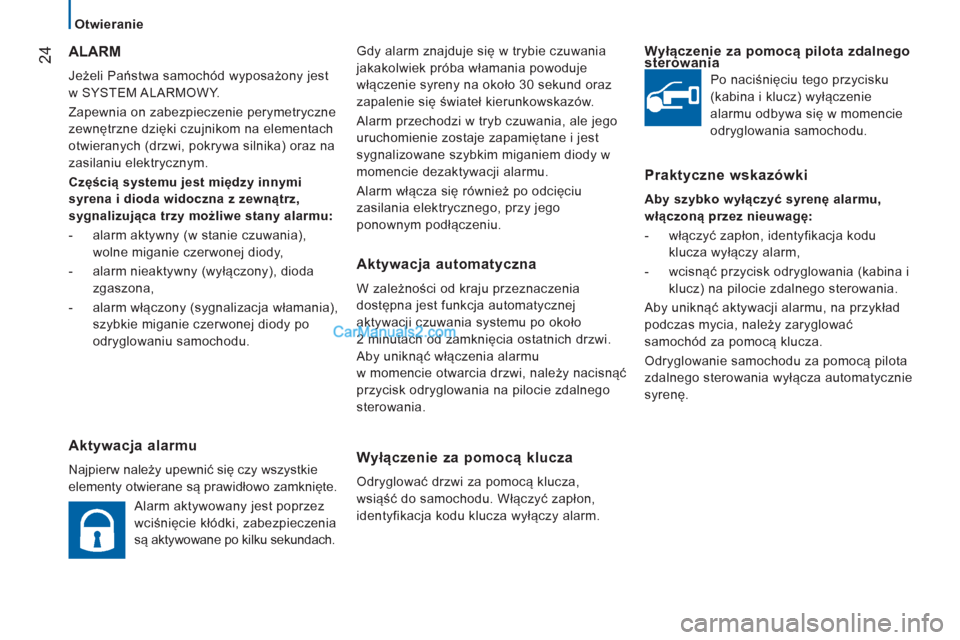

ALARM

Jeżeli Państwa samochód wyposażony jest
w SYSTEM ALARMOWY.

Zapewnia on zabezpieczenie perymetryczne
zewnętrzne dzięki czujnikom na elementach
otwieranych (drzwi, pokrywa silnika) oraz na
zasilaniu elektrycznym.

Częścią systemu jest między innymi
syrena i dioda widoczna z zewnątrz,
sygnalizująca trzy możliwe stany alarmu:


- alarm aktywny (w stanie czuwania),
wolne miganie czerwonej diody,

- alarm nieaktywny (wyłączony), dioda
zgaszona,

- alarm włączony (sygnalizacja włamania),
szybkie miganie czerwonej diody po
odryglowaniu samochodu
.


Aktywacja alarmu

Najpierw należy upewnić się czy wszystkie
elementy otwierane są prawidłowo zamknięte.
Alarm aktywowany jest poprzez
wciśnięcie kłódki, zabezpieczenia
są aktywowane po kilku sekundach.

25
2
Otwieranie
GOTOWY
do
DROG
I
DRZWI PRZEDNIE
Bezpieczeństwo dzieci

Uniemożliwia otwarcie bocznych drzwi
przesuwnych od wewnątrz.
Nacisnąć przycisk znajdujący się na bocznej
części drzwi. Drzwi kierowcy

Za pomocą pilota zdalnego sterowania
odryglować/zaryglować drzwi.
DRZWI BOCZNE PRZESUWNE

Prosimy zwracać uwagę na czystość
prowadnicy podłogowej. Jej zabrudzenie
może uniemożliwić przesuwanie drzwi.


Od zewnątrz

Pociągnąć klamkę do siebie i do tyłu.


Od wewnątrz

Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu.
Całkowicie otworzyć drzwi aż do zablokowania
mechanizmu u podstawy drzwi.
Aby odblokować i zamknąć, pociągnąć klamkę,
przesuwając jednocześnie drzwi.
Nie jeździć przy otwartych drzwiach
bocznych przesuwnych.

26


Otwieranie

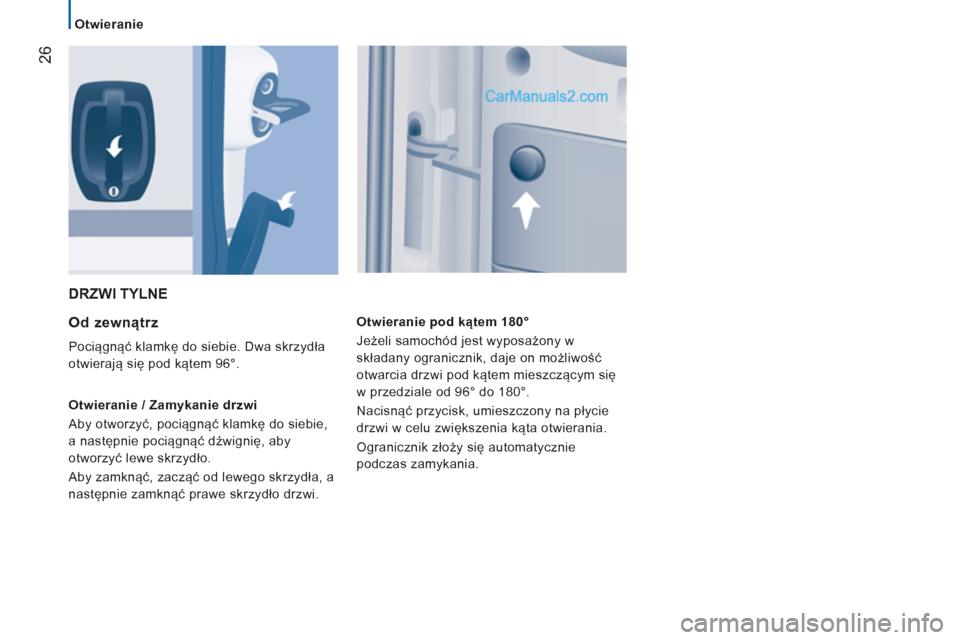

DRZWI TYLNE

Od zewn
ątrz

Pociągnąć klamkę do siebie. Dwa skrzydła
otwierają się pod kątem 96°.

Otwieranie / Zamykanie drzwi
Aby otworzyć, pociągnąć klamkę do siebie,
a następnie pociągnąć dźwignię, aby
otworzyć lewe skrzydło.
Aby zamknąć, zacząć od lewego skrzydła, a
następnie zamknąć prawe skrzydło drzwi.
Otwieranie pod kątem 180°
Jeżeli samochód jest wyposażony w
składany ogranicznik, daje on możliwość
otwarcia drzwi pod kątem mieszczącym się
w przedziale od 96° do 180°.
Nacisnąć przycisk, umieszczony na płycie
drzwi w celu zwiększenia kąta otwierania.
Ogranicznik złoż
y się automatycznie
podczas zamykania.

27
2
Otwieranie
GOTOWY
do
DROG
I

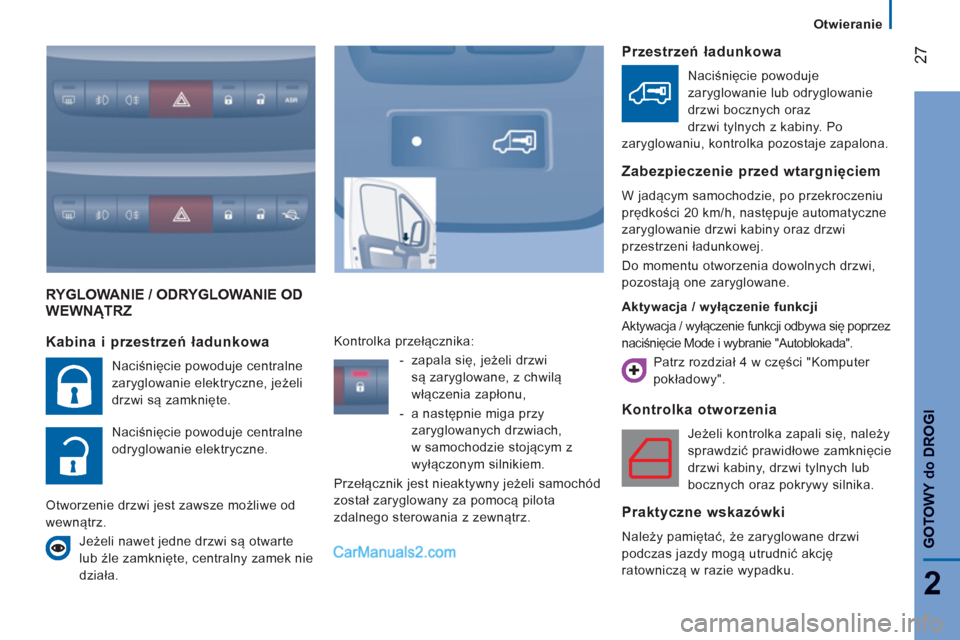

RYGLOWANIE / ODRYGLOWANIE OD WEWNĄTRZ
Kontrolka otworzenia
Jeżeli kontrolka zapali się, należy
sprawdzić prawidłowe zamknięcie
drzwi kabiny, drzwi tylnych lub
bocznych oraz pokrywy silnika.
Praktyczne wskazówki

Należy pamiętać, że zaryglowane drzwi
podczas jazdy mogą utrudnić akcję
ratowniczą w razie wypadku.
Kabina i przestrzeń ładunkowa

Naciśnięcie powoduje centralne
zaryglowanie elektryczne, jeżeli
drzwi są zamknięte.
Naciśnięcie powoduje centralne
odryglowanie elektryczne.
Otworzenie drzwi jest zawsze możliwe od
wewnątrz.
Jeżeli nawet jedne drzwi są otwarte
lub źle zamknięte, centralny zamek nie
działa. Kontrolka przełącznika:


- zapala się, jeżeli drzwi
są zaryglowane, z chwilą
włączenia zapłonu,

- a następnie miga przy
zaryglowanych drzwiach,
w samochodzie stojącym z
wyłączonym silnikiem.

Przełącznik jest nieaktywny jeżeli samochód
został zaryglowany za pomocą pilota
zdalnego sterowania z zewnątrz.
Przestrzeń ładunkowa

Naciśnięcie powoduje
zaryglowanie lub odryglowanie
drzwi bocznych oraz
drzwi tylnych z kabiny. Po
zaryglowaniu, kontrolka pozostaje zapalona.
Zabezpieczenie przed wtargnięciem

W jadącym samochodzie, po przekroczeniu
prędkości 20 km/h, następuje automatyczne
zaryglowanie drzwi kabiny oraz drzwi
przestrzeni ładunkowej.
Do momentu otworzenia dowolnych drzwi,
pozostają one zaryglowane.

Aktywacja / wyłączenie funkcji

Aktywacja / wyłączenie funkcji odbywa się poprzez
naciśnięcie Mode i wybranie "Autoblokada".

Patrz rozdział 4 w części "Komputer
pokładowy".

28


Stanowisko kierowcy

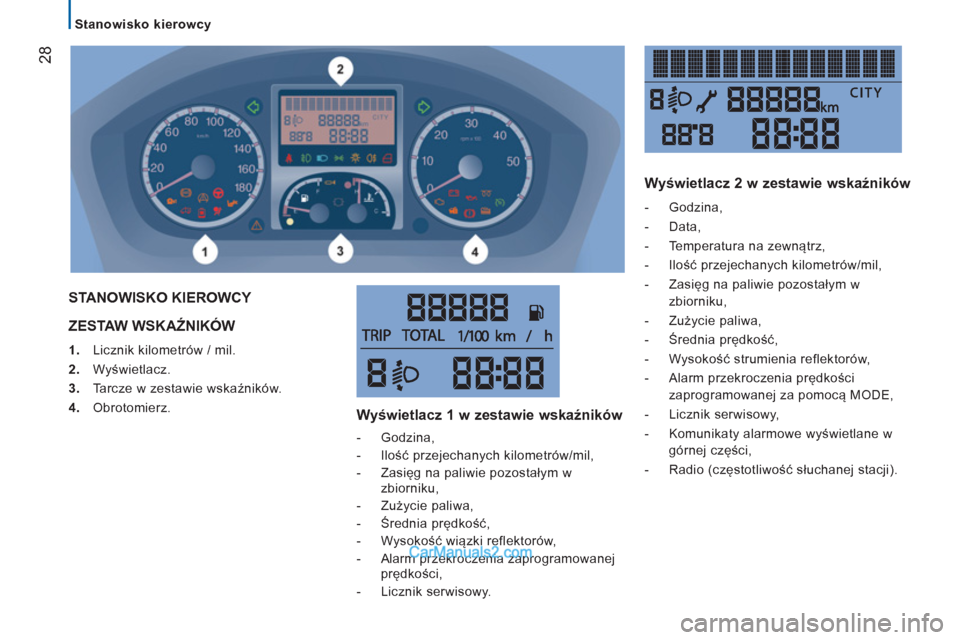

ZESTAW WSKAŹNIKÓW



1.
Licznik kilometrów / mil.

2.
Wyświetlacz.

3.
Tarcze w zestawie wskaźników.

4.
Obrotomierz.
STANOWISKO KIEROWCY
W
yświetlacz 1 w zestawie wskaźników



- Godzina,

- Ilość przejechanych kilometrów/mil,

- Zasięg na paliwie pozostałym w
zbiorniku,

- Zużycie paliwa,

- Średnia prędkość,

- Wysokość wiązki reflektorów,

-
Alarm przekroczenia zaprogramowanej
prędkości,

- Licznik serwisowy.



Wyświetlacz 2 w zestawie wskaźników



- Godzina,

- Data,

- Temperatura na zewnątrz,

- Ilość przejechanych kilometrów/mil,

- Zasięg na paliwie pozostałym w
zbiorniku,

- Zużycie paliwa,

- Średnia prędkość,

- Wysokość strumienia reflektorów,

- Alarm przekroczenia prędkości
zaprogramowanej za pomocą MODE,

- Licznik serwisowy ,

- Komunikaty alarmowe wyświetlane w
górnej części,

- Radio (częstotliwość słuchanej stacji).

29
2
GOTOWY
do
DROGI
Stanowisko kierowcy
KONTROLKI

Po każdym uruchomieniu silnika: zapala się seria kontrolek sygnalizując kontrolny auto-test. Po chwili gasną. Przy pracującym
silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał dźwiękowy oraz
komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


Serwisowa zapalona
czasowo. usterki mniej ważne. Skontaktować się z ASO sieci PEUGEOT.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy. poważne usterki. Zapisać informację alarmową i skontaktować się z ASO
sieci PEUGEOT.


Hamulec
postojowy -
Poziom płynu
hamulcowego zapalona. hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu zalecanego przez
PEUGEOT.
zapalona na
stałe, pomimo
odpowiedniego
poziomu.


Należy natychmiast zatrzymać samochód, wyłączyć
zapłon i skontaktować się z ASO sieci PEUGEOT.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona. usterka rozdzielacza siły
hamowania. Należy natychmiast zatrzymać samochód.
Skontaktować się z ASO sieci PEUGEOT.


Minimalny
poziom płynu
chłodzącego zapalona. niski poziom płynu. Zatrzymać się i wyłączyć zapłon. Poczekać
na schłodzenie. Rozdział 7, część "Poziomy".
Skontaktować się z ASO sieci PEUGEOT.

30


Stanowisko kierowcy

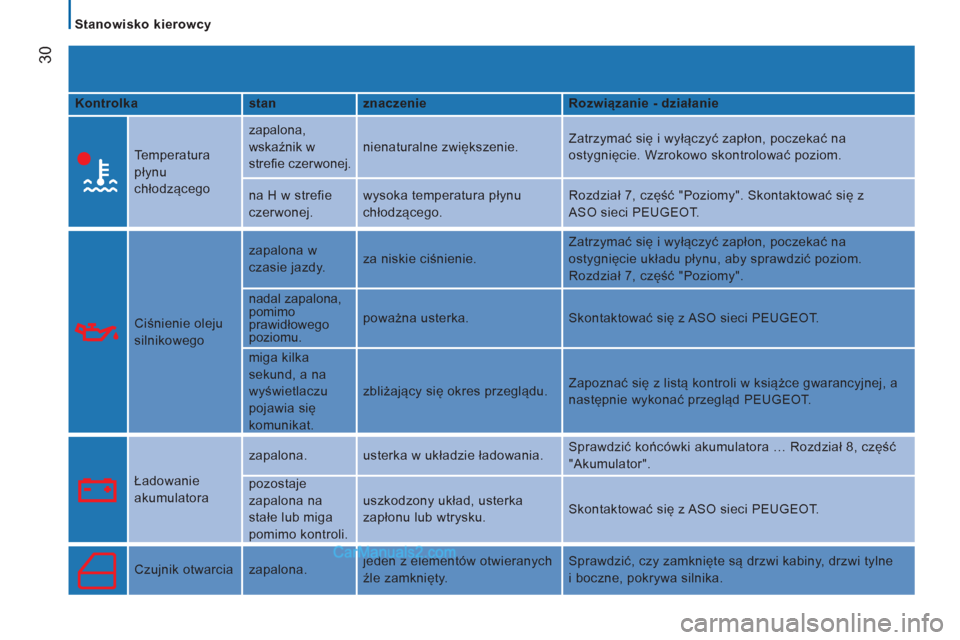

Kontrolka
stan
znaczenie
Rozwiązanie - działanie



Temperatura
płynu
chłodzącego zapalona,
wskaźnik w
strefie czerwonej. nienaturalne zwiększenie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie. Wzrokowo skontrolować poziom.
na H w strefie
czerwonej. wysoka temperatura płynu
chłodzącego. Rozdział 7, część "Poziomy". Skontaktować się z
ASO sieci PEUGEOT.

Ciśnienie oleju
silnikowego zapalona w
czasie jazdy. za niskie ciśnienie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie układu płynu, aby sprawdzić poziom.
Rozdział 7, część "Poziomy".
nadal zapalona,
pomimo
prawidłowego
poziomu. poważna usterka. Skontaktować się z ASO sieci PEUGEOT.
miga kilka
sekund, a na
wyświetlaczu
pojawia się
komunikat. zbliżający się okres przeglądu. Zapoznać się z listą kontroli w książce gwarancyjnej, a
następnie wykonać przegląd PEUGEOT.


Ładowanie
akumulatora zapalona. usterka w układzie ładowania. Sprawdzić końcówki akumulatora … Rozdział 8, część
"Akumulator".
pozostaje
zapalona na
stałe lub miga
pomimo kontroli. uszkodzony układ, usterka
zapłonu lub wtrysku. Skontaktować się z ASO sieci PEUGEOT.


Czujnik otwarcia zapalona. jeden z elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne
i boczne, pokrywa silnika.
