2011.5 Peugeot Boxer Инструкция по эксплуатации (in Russian)

23
2

Открывающиеся элементы кузова
ПОДГОТОВКА К
ДВИЖЕНИЮ

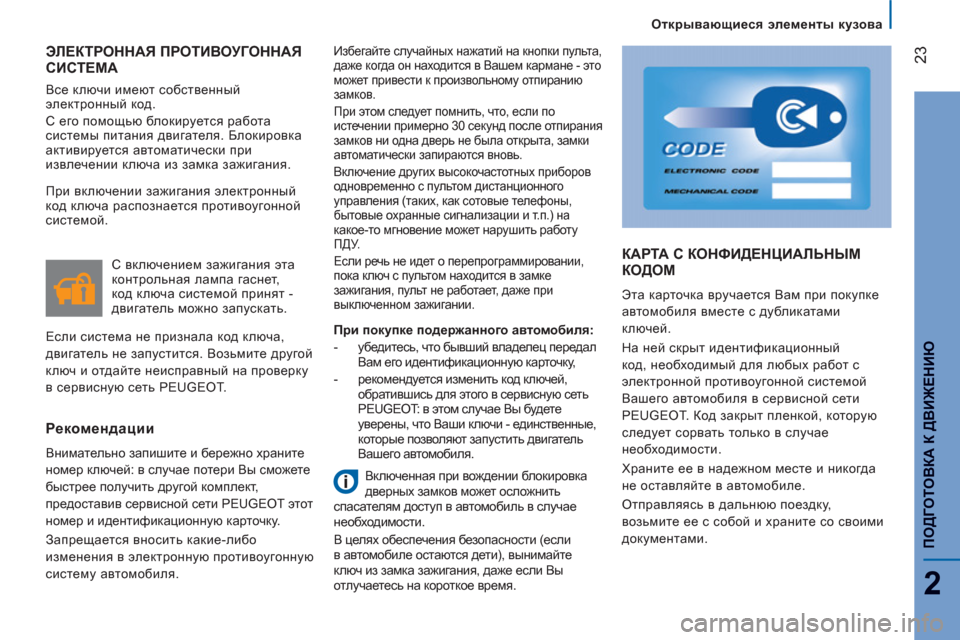

ЭЛЕКТРОННАЯ ПРОТИВОУГОННАЯСИСТЕМА

Все ключи имеют собственный
электронный код.
С его помощью блокируется работа
системы питания двигателя. Блокировка
активируется автоматически при
извлечении ключа из замка зажигания.

Избегайте случайных нажатий на кнопки пульта,
даже когда он находится в Вашем кармане - это
может привести к произвольному отпиранию
замков.
При этом следует помнить, что, если по
истечении примерно 30 секунд после отпирания
замков ни одна дверь не была открыта, замки
автоматически запираются вновь.
Включение других высокочастотных приборов
одновременно с пультом
дистанционного
управления (таких, как сотовые телефоны,
бытовые охранные сигнализации и т.п.) на
какое-то мгновение может нарушить работу
ПДУ.
Если речь не идет о перепрограммировании,
пока ключ с пультом находится в замке
зажигания, пульт не работает, даже при
выключенном зажигании.
Рекомендации

Внимательно запишите и бережно храните
номер ключей: в случае потери Вы сможете
быстрее получить другой комплект,
предоставив сервисной сети PEUGEOT этот
номер и идентификационную карточку.
Запрещается вносить какие-либо
изменения в электронную противоугонную
систему автомобиля. С включением зажигания эта
контрольная лампа гаснет,
код ключа системой принят -
двигатель можно запускать.
Если
система не признала код ключа,
двигатель не запустится. Возьмите другой
ключ и отдайте неисправный на проверку
в сервисную сеть PEUGEOT.
Включенная при вождении блокировка
дверных замков может осложнить
спасателям доступ в автомобиль в случае
необходимости.
В целях обеспечения безопасности (если
в автомобиле остаются дети), вынимайте
ключ из замка зажигания, даже если
Вы
отлучаетесь на короткое время. При включении зажигания электронный
код ключа распознается противоугонной
системой.

При покупке подержанного автомобиля:



- убедитесь, что бывший владелец передал
Вам его идентификационную карточку,

- рекомендуется изменить код ключей,
обратившись для этого в сервисную сеть
PEUGEOT: в этом случае Вы будете
уверены, что Ваши
ключи - единственные,
которые позволяют запустить двигатель
Вашего автомобиля.
КАРТА С КОНФИДЕНЦИАЛЬНЫМКОДОМ

Эта карточка вручается Вам при покупке
автомобиля вместе с дубликатами
ключей.
На ней скрыт идентификационный
код, необходимый для любых работ с
электронной противоугонной системой
Вашего автомобиля в сервисной сети
PEUGEOT. Код закрыт пленкой, которую
следует сорвать только в случае
необходимости.
Храните ее в надежном месте и никогда
не оставляйте в
автомобиле.
Отправляясь в дальнюю поездку,
возьмите ее с собой и храните со своими
документами.

24
Открывающиеся элементы кузова

При попытке взлома автомобиля с
сигнализацией в дежурном режиме, секунд
на 30 включится сирена и начнут мигать
фонари указателей поворотов.
Затем система снова перейдет в
дежурный режим, сохранив в памяти
факт срабатывания, подтвержденного
ускоренным миганием светодиода в момент
снятия автомобиля с охраны.
Система срабатывает также после
обрыва или отключения питающей ее

электропроводки, после ее восстановления.
Автоматическое активирование системы

В зависимости от страны, в которой
автомобиль реализуется: данная функция
предназначена для автоматического
активирования системы примерно через
2 минуты после запирания последней двери.
Чтобы сирена не сработала в момент открытия
какой-либо двери, нужно обязательно еще раз
нажать на кнопку отпирания замков на пульте
дистанционного управления (ДУ).
Выключение системы при помощи
ключа
Откройте двери ключом и сядьте в
автомобиль. Включите зажигание -
система распознает код ключа и сирена
замолкнет.

Выключение системы при помощи пульта ДУ


После нажатия на эту кнопку
(в салоне или на ключе) охранная
сигнализация отключается при
отпирании автомобиля.

Рекомендации


Чтобы быстро отключить случайно
сработавшую сигнализацию:


- включите зажигание - система
распознает код ключа и сирена
замолкнет,

- нажмите на кнопку отпирания замков
(в салоне или на ключе) на пульте ДУ.
Во избежание случайного срабатывания
системы (например, на мойке)
рекомендуется запирать автомобиль
ключом.
При отпирании дверей при помощи
пульта
дистанционного управления автомобиль
автоматически снимается с охранной
сигнализации.

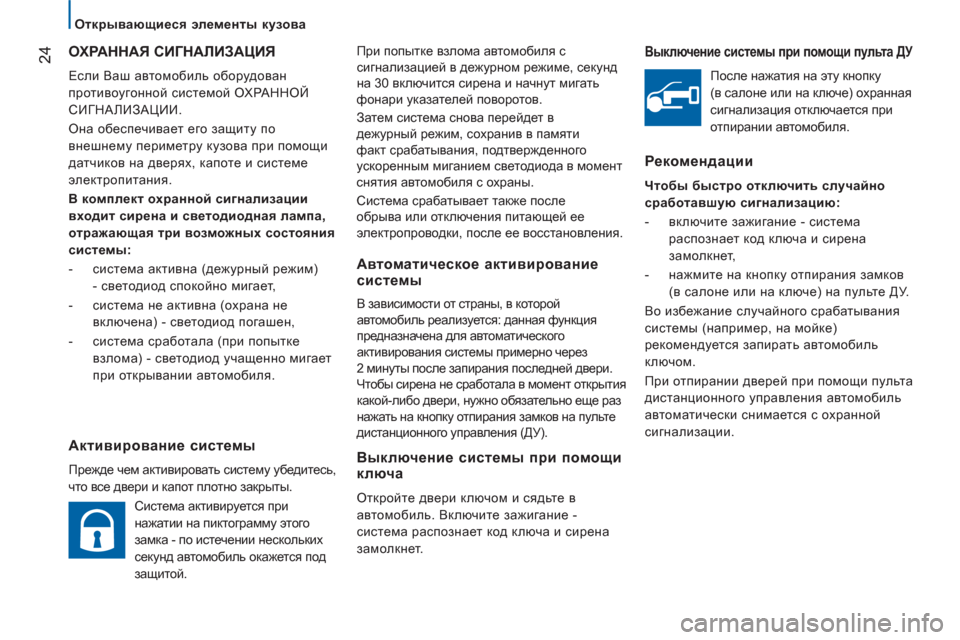

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Если Ваш автомобиль оборудован
противоугонной системой ОХРАННОЙ
СИГНАЛИЗАЦИИ.
Она обеспечивает его защиту по
внешнему периметру кузова при помощи
датчиков на дверях, капоте и системе
электропитания.

В комплект охранной сигнализации
входит сирена и светодиодная лампа,
отражающая три возможных состояния
системы:


- система активна (дежурный режим)
- светодиод спокойно мигает,

- система не активна (охрана не
включена) - светодиод погашен,

- система сработала (при попытке
взлома) - светодиод учащенно мигает
при открывании автомобиля.


Активирование системы

Прежде чем активировать систему убедитесь,
что все двери и капот плотно закрыты.

Система активируется при
нажатии на пиктограмму этого
замка - по истечении нескольких
секунд автомобиль окажется под
защитой.

25
2

Открывающиеся элементы кузова
ПОДГОТОВКА К
ДВИЖЕНИЮ

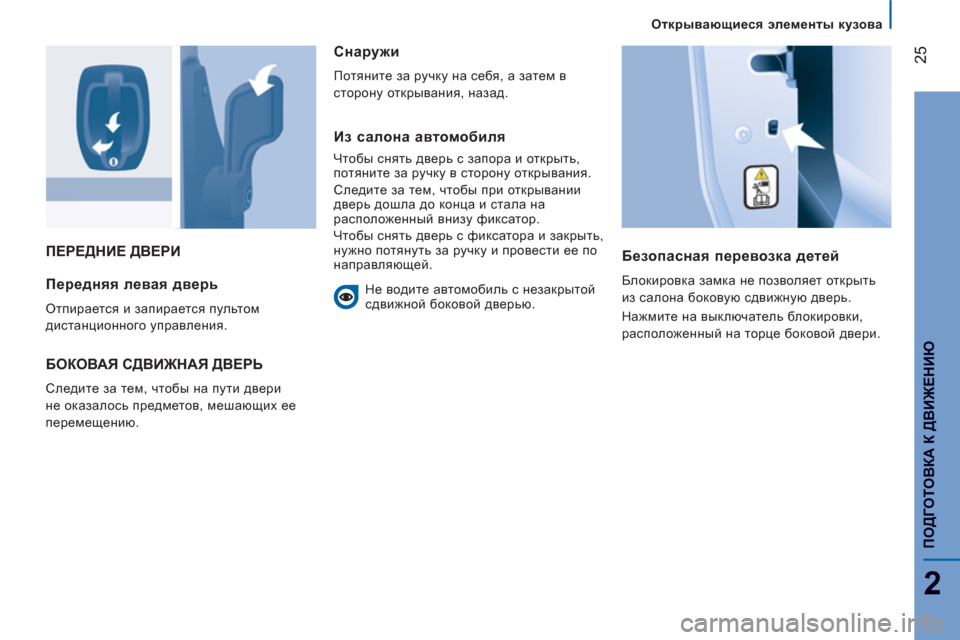

ПЕРЕДНИЕ ДВЕРИ
Безопасная перевозка детей

Блокировка замка не позволяет открыть
из салона боковую сдвижную дверь.
Нажмите на выключатель блокировки,
расположенный на торце боковой двери. Передняя левая дверь

Отпирается и запирается пультом
дистанционного управления.
БОКОВАЯ СДВИЖНАЯ ДВЕРЬ

Следите за тем, чтобы на пути двери
не оказалось предметов, мешающих ее
перемещению.


Снаружи

Потяните за ручку на себя, а затем в
сторону открывания, назад.


Из салона автомобиля

Чтобы снять дверь с запора и открыть,
потяните за ручку в сторону открывания.
Следите за тем, чтобы при открывании
дверь дошла до конца и стала на
расположенный внизу фиксатор.
Чтобы снять дверь с фиксатора и закрыть,
нужно потянуть за ручку и провести ее по
направляющей.
Не водите автомобиль с
незакрытой
сдвижной боковой дверью.

26
Открывающиеся элементы кузова

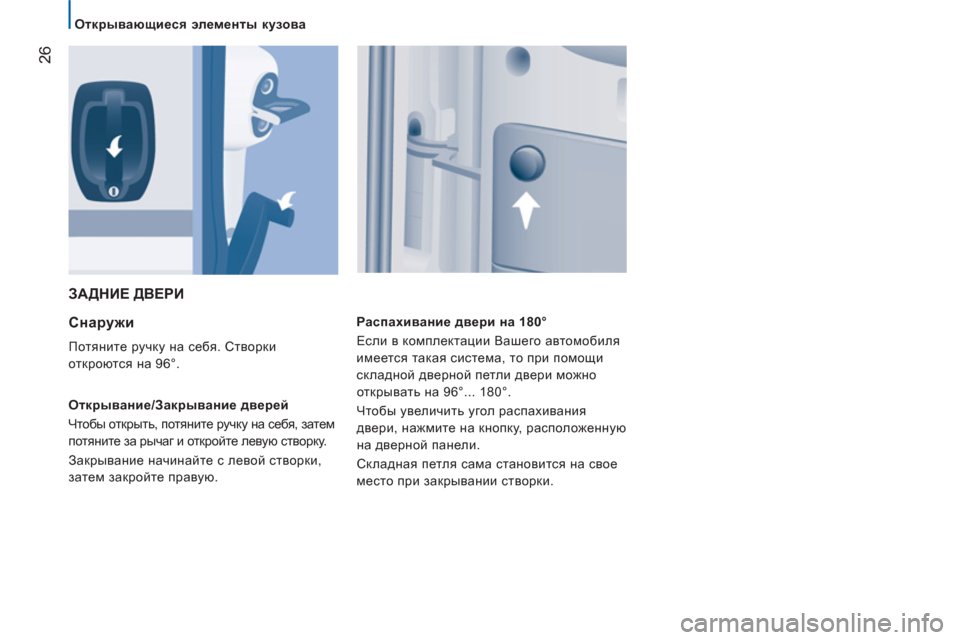

ЗАДНИЕ ДВЕРИ

Снар
ужи

Потяните ручку на себя. Створки
откроются на 96°.

Открывание/Закрывание дверей
Чтобы открыть, потяните ручку на себя, затем
потяните за рычаг и откройте левую створку.
Закрывание начинайте с левой створки,
затем закройте правую.
Распахивание двери на 180°
Если в комплектации Вашего автомобиля
имеется такая система, то при помощи
складной дверной
петли двери можно
открывать на 96°... 180°.
Чтобы увеличить угол распахивания
двери, нажмите на кнопку, расположенную
на дверной панели.
Складная петля сама становится на свое
место при закрывании створки.

27
2

Открывающиеся элементы кузова
ПОДГОТОВКА К
ДВИЖЕНИЮ

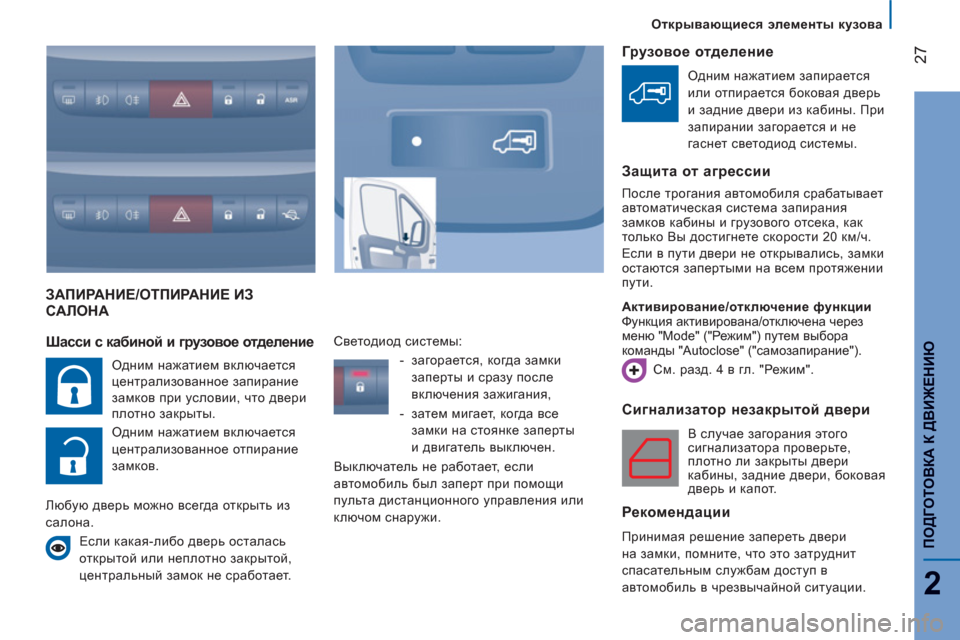

ЗАПИРАНИЕ/ОТПИРАНИЕ ИЗ САЛОНА
Сигнализато
р незакрытой двери

В случае загорания этого
сигнализатора проверьте,
плотно ли закрыты двери
кабины, задние двери, боковая
дверь и капот.
Рекомендации

Принимая решение запереть двери
на замки, помните, что это затруднит
спасательным службам доступ в
автомобиль в чрезвычайной ситуации.
Шасси с кабиной и грузовое отделение

Одним нажатием включается
централизованное запирание
замков при условии, что двери
плотно закрыты.
Одним нажатием включается
централизованное отпирание
замков.
Любую дверь можно всегда открыть из
салона.
Если какая-либо дверь осталась
открытой или неплотно закрытой,
центральный замок не сработает. Светодиод системы:


- загорается, когда замки
заперты и сразу после
включения зажигания,

- затем мигает, когда все
замки на стоянке заперты
и двигатель выключен.

Выключатель не работает, если
автомобиль был заперт при помощи
пульта дистанционного управления или
ключом снаружи.
Грузовое отделение


Одним нажатием запирается
или отпирается боковая дверь
и задние двери из кабины. При
запирании загорается и не
гаснет светодиод системы.
Защита от агрессии

После трогания автомобиля срабатывает
автоматическая система запирания
замков кабины и грузового отсека, как
только Вы достигнете скорости 20 км/ч.
Если в пути двери не открывались, замки
остаются запертыми на всем протяжении
пути.

Активирование/отключение функции
Функция активирована/отключена через
меню "Mode" ("Режим") путем выбора
команды "Autoclose" ("самозапирание").
См. разд. 4 в гл
. "Режим".

28

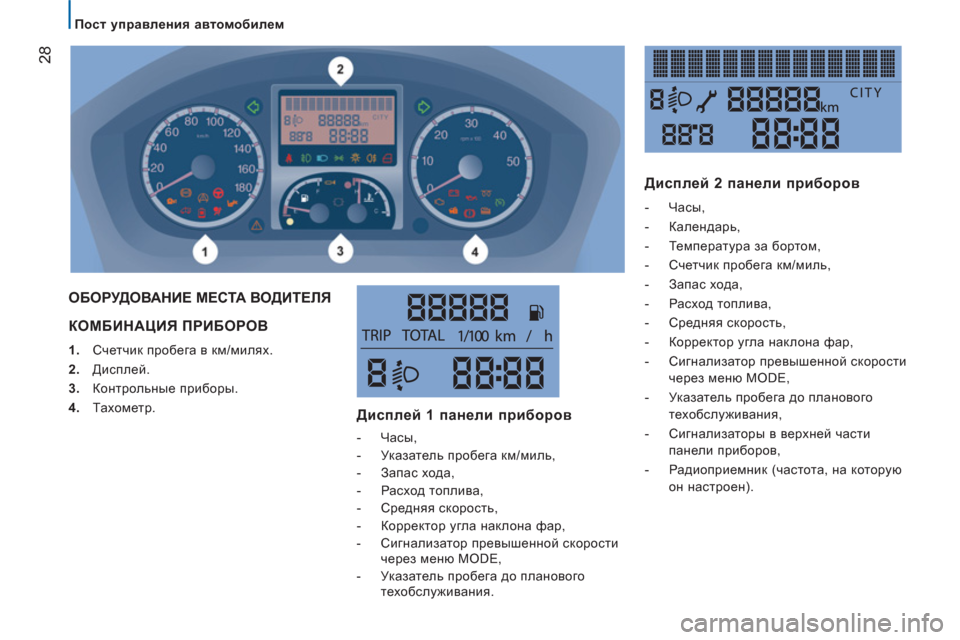

Пост управления автомобилем

КОМБИНАЦИЯ ПРИБОРОВ



1.
Счетчик пробега в км/милях.

2.
Дисплей.

3.
Контрольные приборы.

4.
Тахометр.

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ

Дисплей 1 панели приборов



- Часы,

- Ук азатель пробега км/миль,

- Запас хода,

- Расход топлива,

- Средняя скорость,

- Корректор угла наклона фар,

- Сигнализатор превышенной скорости
через меню MODE,

- Ук азатель пробега до планового
техобслуживания.



Дисплей 2 панели приборов



- Часы,

- Календарь,

- Температура за бортом,

- Счетчик пробега км/миль,

- Запас хода,

- Расход топлива,

- Средняя скорость,

- Корректор угла наклона фар,

- Сигнализатор превышенной скорости
через меню MODE,

- Ук азатель пробега до планового
техобслуживания,

- Сигнализаторы в верхней части
панели приборов
,

- Радиоприемник (частота, на которую
он настроен).

29
2
ПОДГОТОВКА К
ДВИЖЕНИЮ
Пост управления автомобилем

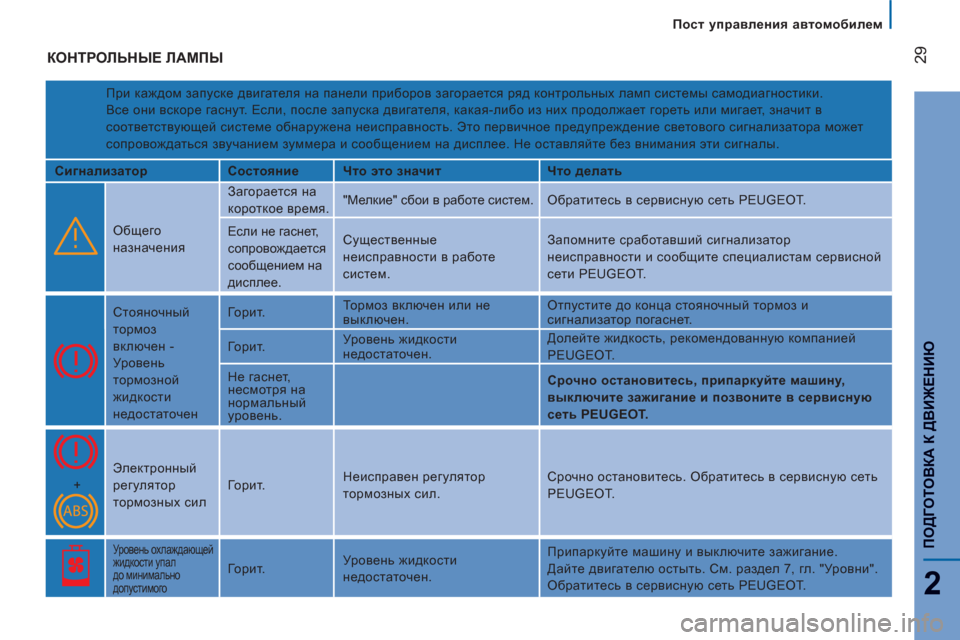

КОНТРОЛЬНЫЕ ЛАМПЫ

При каждом запуске двигателя на панели приборов загорается ряд контрольных ламп системы самодиагностики.
Все они вскоре гаснут. Если, после запуска двигателя, какая-либо из них продолжает гореть или мигает, значит в
соответствующей системе обнаружена неисправность. Это первичное предупреждение светового сигнализатора может
сопровождаться звучанием зуммера и сообщением на дисплее. Не оставляйте без
внимания эти сигналы.

Сигнализатор
Состояние
Что это значит
Что делать


Общего
назначения Загорается на
короткое время. "Мелкие" сбои в работе систем. Обратитесь в сервисную сеть PEUGEOT.
Если не гаснет,
сопровождается
сообщением на
дисплее. Существенные
неисправности в работе
систем. Запомните сработавший сигнализатор
неисправности и сообщите специалистам сервисной
сети PEUGEOT.



Стояночный
тормоз
включен -
Уровень
тормозной
жидкости
недостаточен Горит. Тормоз включен или не
выключен. Отпустите до конца стояночный тормоз и
сигнализатор погаснет.
Горит. Уровень жидкости
недостаточен. Долейте жидкость, рекомендованную компанией
PEUGEOT.
Не гаснет,
несмотря на
нормальный
уровень.




Срочно остановитесь, припаркуйте машину,
выключите зажигание и позвоните в сервисную
сеть
PEUGEOT .
+ Электронный
регулятор
тормозных сил Горит. Неисправен регулятор
тормозных сил. Срочно остановитесь. Обратитесь в сервисную сеть
PEUGEOT.


Уровень охлаждающей
жидкости упал
до минимально
допустимого

Горит. Уровень жидкости
недостаточен. Припаркуйте машину и выключите зажигание.
Дайте двигателю остыть. См. раздел 7, гл. "Уровни".
Обратитесь в сервисную сеть PEUGEOT.

30

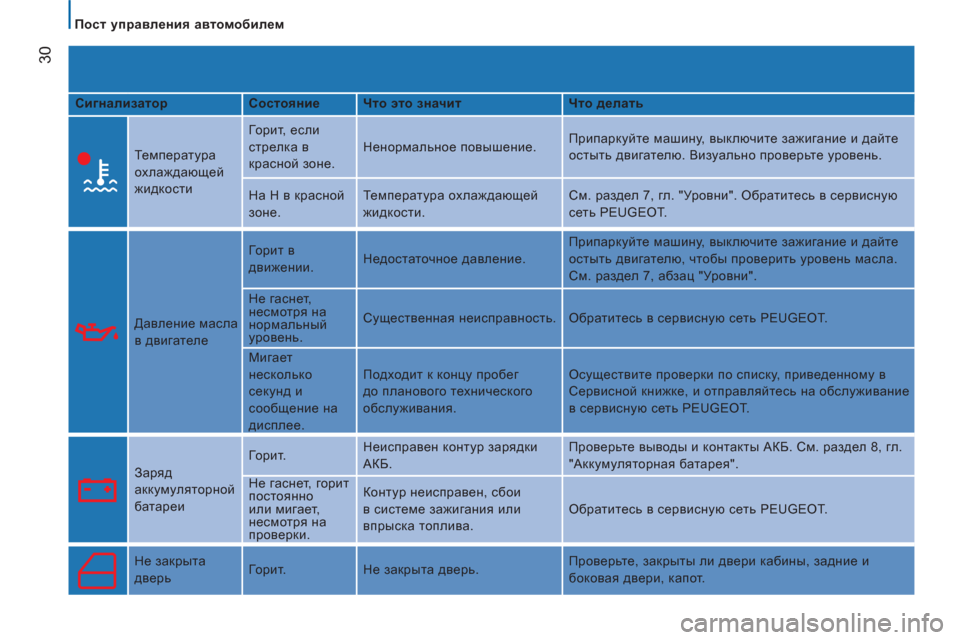

Пост управления автомобилем

Сигнализатор
Состояние
Что это значит
Что делать



Температура
охлаждающей
жидкости Горит, если
стрелка в
красной зоне. Ненормальное повышение. Припаркуйте машину, выключите зажигание и дайте
остыть двигателю. Визуально проверьте уровень.
На H в красной
зоне. Температура охлаждающей
жидкости. См. раздел 7, гл. "Уровни". Обратитесь в сервисную
сеть PEUGEOT.


Давление масла
в двигателе Горит в
движении. Недостаточное давление. Припаркуйте машину, выключите зажигание и дайте
остыть двигателю, чтобы проверить уровень масла.
См. раздел 7, абзац "Уровни".
Не гаснет,
несмотря на
нормальный
уровень. Существенная неисправность. Обратитесь в сервисную сеть PEUGEOT.
Мигает
несколько
секунд и
сообщение на
дисплее. Подходит к концу
пробег
до планового технического
обслуживания. Осуществите проверки по списку, приведенному в
Сервисной книжке, и отправляйтесь на обслуживание
в сервисную сеть PEUGEOT.



Заряд
аккумуляторной
батареи Горит. Неисправен контур зарядки
АКБ. Проверьте выводы и контакты АКБ. См. раздел 8, гл.
"Аккумуляторная батарея".
Не гаснет, горит
постоянно
или мигает,
несмотря на
проверки. Контур неисправен, сбои
в системе зажигания или
впрыска топлива. Обратитесь в сервисную сеть PEUGEOT.


Не закрыта
дверь Горит. Не закрыта дверь. Проверьте, закрыты ли двери кабины, задние и
боковая двери, капот.
