2011.5 Peugeot Boxer Инструкция по эксплуатации (in Russian)

2271
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
7



Краткое знакомство с автомобилем

Открывание
Потяните за ручку к себе.

Закрывание
Сначала следует закрыть левую створку,
а затем - правую.
Задние двери
Открывание на 180°
Нажмите на расположенную на дверной
панели кнопку, чтобы увеличить угол
открывания двери.
Топливный бак
Открывание лючка топливного бака.
Крючок для крышки горловины.

Емкость топливного бака: около 90 литров.

26



ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА


26

141

8


Краткое знакомство с автомобилем


ОБОРУДОВАНИЕ И ПРИНАДЛЕЖНОСТИ САОНА


Оборудование места водителя


1.
Блок предохранителей.

2.
Регулятор системы отопления.

3.
Выключатель регулятора скорости.
4.
РЕЖИМ, общие и персональные
настройки/регулятор подсветки
панели приборов/регулятор фар.

5.
Переключатель световых приборов и
указателей поворотов.

6.
Панель приборов с дисплеем.
7.
Выключатели стеклоочистителя/
стеклоомывателя/бортового
компьютера.

8.
Замок зажигания
.

9.
Место расположения подушки
безопасности водителя/звуковой
сигнал.

1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
9



Краткое знакомство с автомобилем

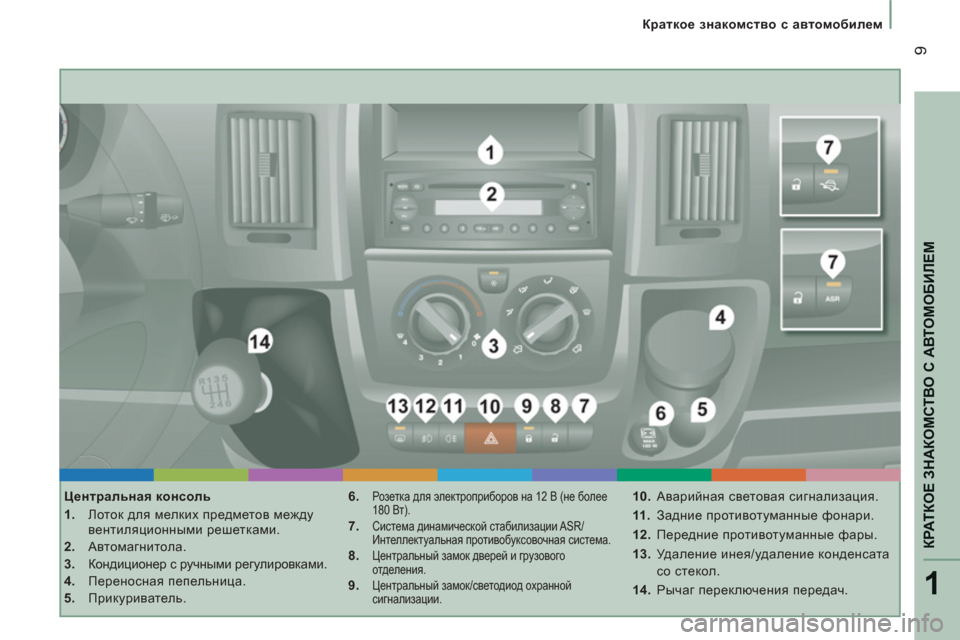

Центральная консоль


1.
Лоток для мелких предметов между
вентиляционными решетками.

2.
Автомагнитола.

3.
Кондиционер с ручными регулировками.

4.
Переносная пепельница.

5.
Прикуриватель.
6.
Розетка для электроприборов на 12 В (не более
180 Вт).


7.
Система динамической стабилизации ASR/
Интеллектуальная противобуксовочная система.


8.
Центральный замок дверей и грузового
отделения.


9.
Центральный замок/светодиод охранной
сигнализации.


10.
Аварийная световая сигнализация.

11 .
Задние противотуманные фонари.

12.
Передние противотуманные фары.

13.
Удаление инея/удаление конденсата
со стекол.

14.
Рычаг переключения передач.

3
10


Краткое знакомство с автомобилем


ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ


60


Регулировка сиденья водителя
В продольном направлении Высота сиденья Наклон спинки
Поясничная поддержка Подогрев сиденья Регулятор жесткости сиденья

523
5
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
11



Краткое знакомство с автомобилем


ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ



1.
Снятие блокировки рулевой колонки.

2.
Включение блокировки рулевой колонки.

3.
Регулировка рулевого колеса по высоте.
Регулировка рулевого колеса по
высоте
Регулировка наружных зеркал
Зеркала разделены на две зоны: A и B.

1. Левое зеркало:

A1-
Регулировка верхней зоны.

B1-
Регулировка нижней зоны.

2. Правое зеркало:

A2-
Регулировка верхней зоны.

B2-
Регулировка нижней зоны.

38


72

Передний ремень безопасности
Пристегивание
ремня.
Регулировка по высоте.

11 6


11 6

233
12


Краткое знакомство с автомобилем


СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ


Световые приборы
Стояночные огни/PARK
Противотуманные фары и
задние противотуманные
фонари включены.

42

44

Автоматическое включение
световых приборов.
Световые приборы погашены.
Стояночные огни включены.
Фары ближнего или дальнего
света включены. Выключите зажигание, поверните ключ в
положение STOP или выньте его:
Переведите выключатель в положение O,
а затем включите
стояночные огни,
ближний или дальний свет.
Стояночные огни продолжат гореть на
протяжении всего времени стоянки.


ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ


Замок зажигания


- Положение STOP.

- Положение MAR.

- Положение AV V.

39

3331
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕ
М
13



Краткое знакомство с автомобилем

45



Омыватель ветрового стекла
Потяните выключатель на себя, при этом
одновременно с омывателем на короткое
время включится и стеклоочиститель.


СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ


73

Выключатели стеклоподъемников


A.
Выключатель стеклоподъемника
левой двери.

B.
Выключатель стеклоподъемника
правой двери.
Работа стеклоподъемников прекращается
по истечении одной минуты после
выключения зажигания.

45

Очиститель ветрового стекла


A.
Выключен.

B.
Прерывистый режим (4 скорости).

C.
Непрерывный медленный режим.

D.
Непрерывный быстрый режим.

E.
Включение на
один цикл.

14


Краткое знакомство с автомобилем

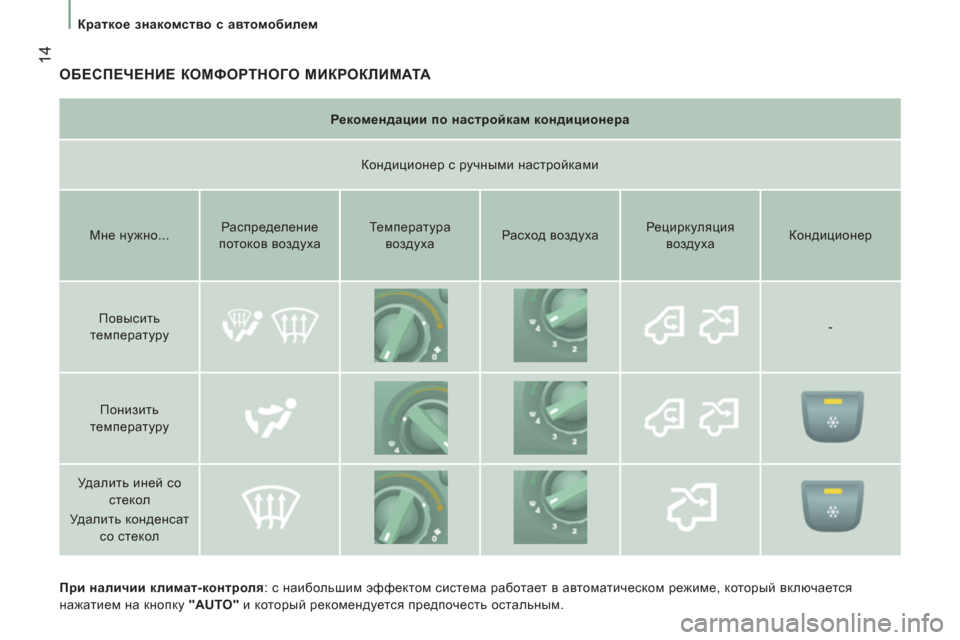

ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА


При наличии климат-контроля
: с наибольшим эффектом система работает в автоматическом режиме, который включается
нажатием на кнопку "AUTO"
и который рекомендуется предпочесть остальным.

Рекомендации по настройкам кондиционера

Кондиционер с ручными настройками

Мне нужно...
Распределение
потоков воздуха
Температура
воздуха
Расход воздуха
Рециркуляция
воздуха Кондиционер


Повысить
температуру -

Понизить
температуру

Удалить иней со
стекол
Удалить конденсат
со стекол
