2011.5 PEUGEOT 3008 Manual del propietario (in Spanish)

191
INFORMACIÓN PRÁCTICA

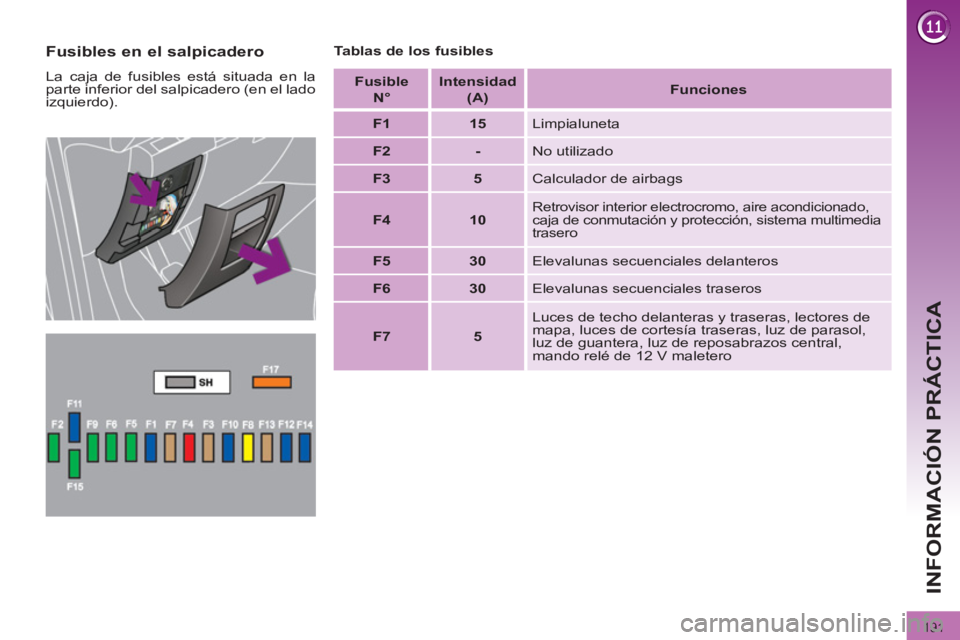

Fusibles en el salpicadero

La caja de fusibles está situada en la
parte inferior del salpicadero (en el lado
izquierdo).
Tablas de los fusibles

Fusible
N°

Intensidad

(A)

Funciones




F1



15

Limpialuneta


F2



-

No utilizado


F3



5

Calculador de airbags


F4



10



Retrovisor interior electrocromo, aire acondicionado,
caja de conmutación y protección, sistema multimedia
trasero


F5



30

Elevalunas secuenciales delanteros


F6



30

Elevalunas secuenciales traseros


F7



5

Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz de parasol,
luz de guantera, luz de reposabrazos central,
mando relé de 12 V maletero

192
INFORMACIÓN PRÁCTICA

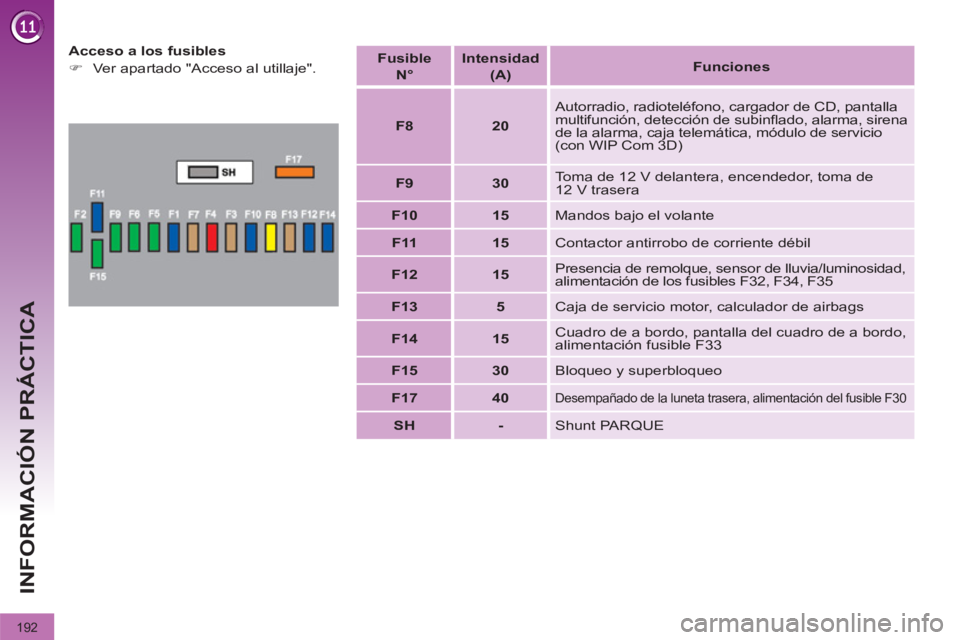

Acceso a los fusibles


)
Ver apartado "Acceso al utillaje".

Fusible
N°

Intensidad

(A)

Funciones




F8



20

Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinfl ado, alarma, sirena
de la alarma, caja telemática, módulo de servicio
(con WIP Com 3D)


F9



30

Toma de 12 V delantera, encendedor, toma de
12 V trasera


F10



15

Mandos bajo el volante


F11



15

Contactor antirrobo de corriente débil


F12



15

Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35


F13



5

Caja de servicio motor, calculador de airbags


F14



15

Cuadro de a bordo, pantalla del cuadro de a bordo,
alimentación fusible F33


F15



30

Bloqueo y superbloqueo


F17



40



Desempañado de la luneta trasera, alimentación del fusible F30



SH



-

Shunt PARQUE

193

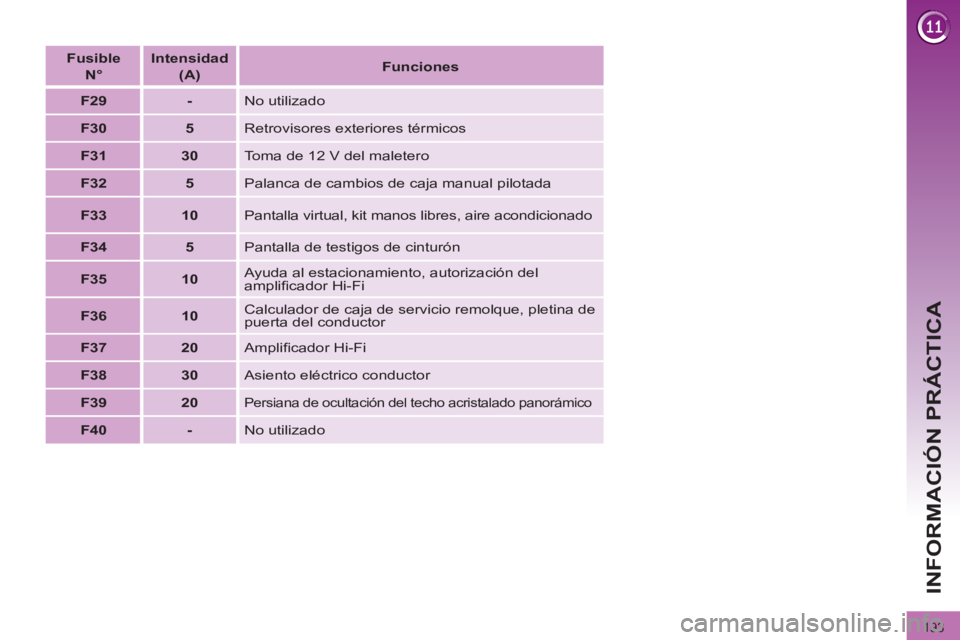

INFORMACIÓN PRÁCTICA


Fusible
N°



Intensidad

(A)



Funciones




F29



-

No utilizado


F30



5

Retrovisores exteriores térmicos


F31



30

Toma de 12 V del maletero


F32



5

Palanca de cambios de caja manual pilotada


F33



10

Pantalla virtual, kit manos libres, aire acondicionado


F34



5

Pantalla de testigos de cinturón


F35



10

Ayuda al estacionamiento, autorización del
amplifi cador Hi-Fi


F36



10

Calculador de caja de servicio remolque, pletina de
puerta del conductor


F37



20

Amplifi cador Hi-Fi


F38



30

Asiento eléctrico conductor


F39



20



Persiana de ocultación del techo acristalado panorámico



F40



-

No utilizado

194
INFORMACIÓN PRÁCTICA

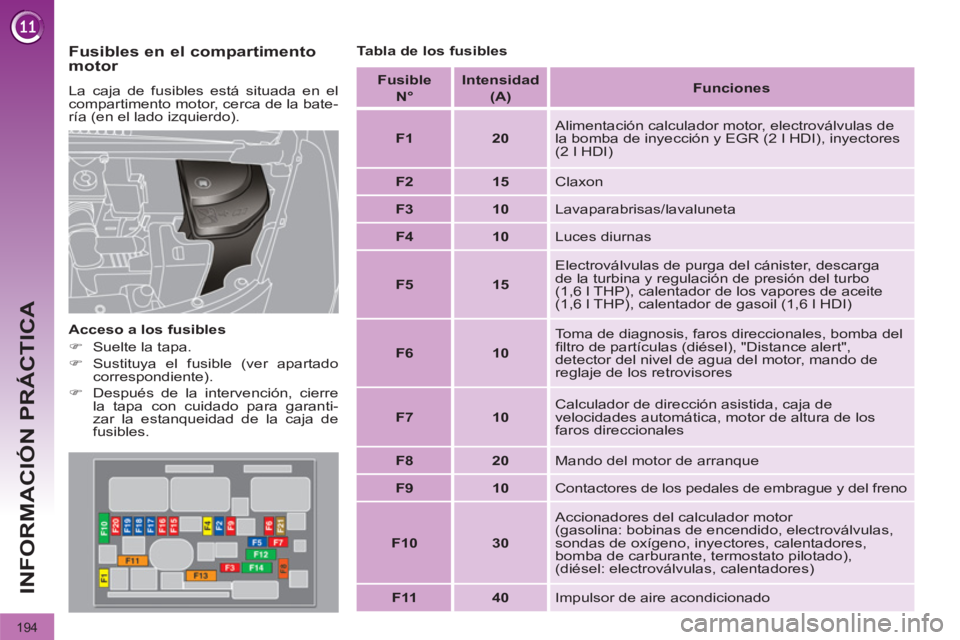

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor, cerca de la bate-
ría (en el lado izquierdo).

Acceso a los fusibles


)
Suelte la tapa.

)
Sustituya el fusible (ver apartado
correspondiente).

)
Después de la intervención, cierre
la tapa con cuidado para garanti-
zar la estanqueidad de la caja de
fusibles.

Tabla de los fusibles

Fusible
N°

Intensidad

(A)

Funciones




F1



20

Alimentación calculador motor, electroválvulas de
la bomba de inyección y EGR (2 l HDI), inyectores
(2 l HDI)


F2



15

Claxon


F3



10

Lavaparabrisas/lavaluneta


F4



10

Luces diurnas


F5



15

Electroválvulas de purga del cánister, descarga
de la turbina y regulación de presión del turbo
(1,6 l THP), calentador de los vapores de aceite
(1,6 l THP), calentador de gasoil (1,6 l HDI)


F6



10

Toma de diagnosis, faros direccionales, bomba del
fi ltro de partículas (diésel), "Distance alert",
detector del nivel de agua del motor, mando de
reglaje de los retrovisores


F7



10

Calculador de dirección asistida, caja de
velocidades automática, motor de altura de los
faros direccionales


F8



20

Mando del motor de arranque


F9



10

Contactores de los pedales de embrague y del freno


F10



30

Accionadores del calculador motor
(gasolina: bobinas de encendido, electroválvulas,
sondas de oxígeno, inyectores, calentadores,
bomba de carburante, termostato pilotado),
(diésel: electroválvulas, calentadores)


F11



40

Impulsor de aire acondicionado

195

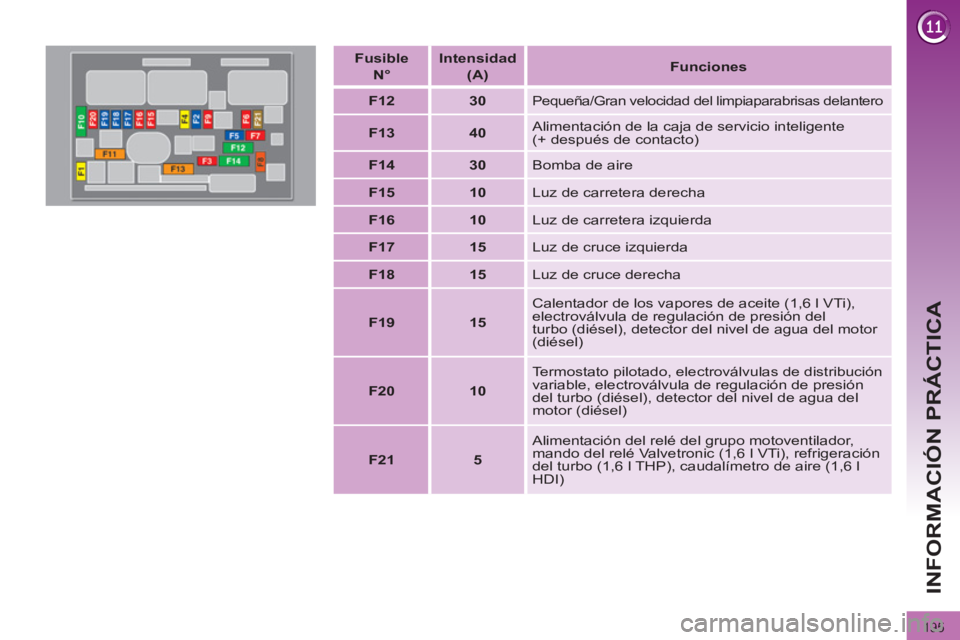

INFORMACIÓN PRÁCTICA

Fusible
N°

Intensidad

(A)

Funciones




F12



30



Pequeña/Gran velocidad del limpiaparabrisas delantero



F13



40

Alimentación de la caja de servicio inteligente
(+ después de contacto)


F14



30

Bomba de aire


F15



10

Luz de carretera derecha


F16



10

Luz de carretera izquierda


F17



15

Luz de cruce izquierda


F18



15

Luz de cruce derecha


F19



15

Calentador de los vapores de aceite (1,6 l VTi),
electroválvula de regulación de presión del
turbo (diésel), detector del nivel de agua del motor
(diésel)


F20



10

Termostato pilotado, electroválvulas de distribución
variable, electroválvula de regulación de presión
del turbo (diésel), detector del nivel de agua del
motor (diésel)


F21



5

Alimentación del relé del grupo motoventilador,
mando del relé Valvetronic (1,6 l VTi), refrigeración
del turbo (1,6 l THP), caudalímetro de aire (1,6 l
HDI)

196
INFORMACIÓN PRÁCTICA

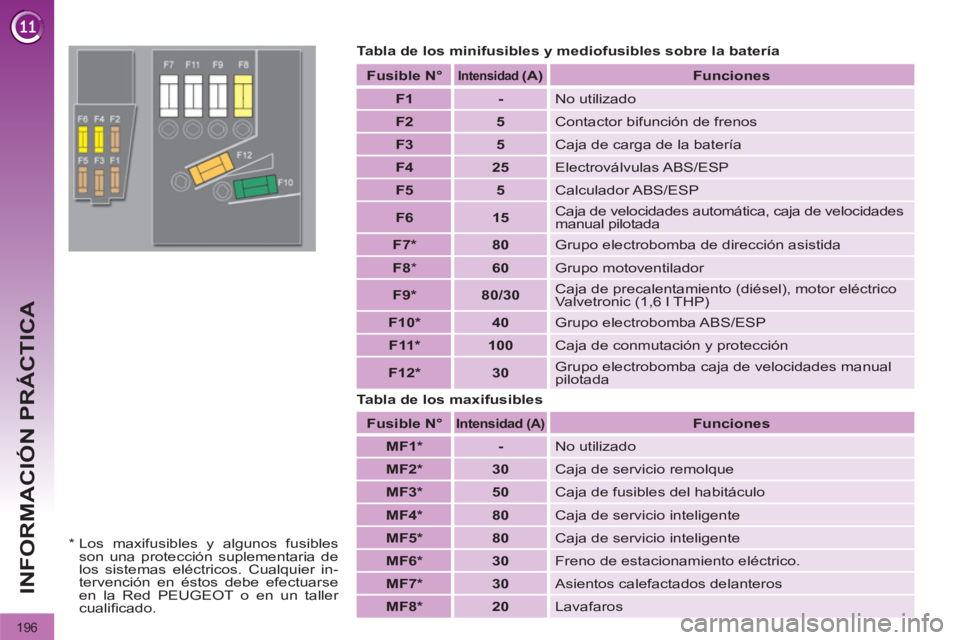

Tabla de los minifusibles y mediofusibles sobre la batería

Tabla de los maxifusibles
Fusible
N°



Intensidad (A)


Funciones




F1



-

No utilizado


F2



5

Contactor bifunción de frenos


F3



5

Caja de carga de la batería


F4



25

Electroválvulas ABS/ESP


F5



5

Calculador ABS/ESP


F6



15

Caja de velocidades automática, caja de velocidades
manual pilotada


F7 *



80

Grupo electrobomba de dirección asistida


F8

*


60

Grupo motoventilador


F9 *



80/30

Caja de precalentamiento (diésel), motor eléctrico
Valvetronic (1,6 l THP)


F10 *



40

Grupo electrobomba ABS/ESP


F11 *



100

Caja de conmutación y protección


F12 *



30

Grupo electrobomba caja de velocidades manual
pilotada

Fusible
N°



Intensidad
(A)


Funciones




MF1 *



-

No utilizado


MF2 *



30

Caja de servicio remolque


MF3 *



50

Caja de fusibles del habitáculo


MF4 *



80

Caja de servicio inteligente


MF5 *



80

Caja de servicio inteligente


MF6 *



30

Freno de estacionamiento eléctrico.


MF7 *



30

Asientos calefactados delanteros


MF8 *



20

Lavafaros
*
Los maxifusibles y algunos fusibles
son una protección suplementaria de
los sistemas eléctricos. Cualquier in-
tervención en éstos debe efectuarse
en la Red PEUGEOT o en un taller
cualifi cado.

197
INFORMACIÓN PRÁCTICA

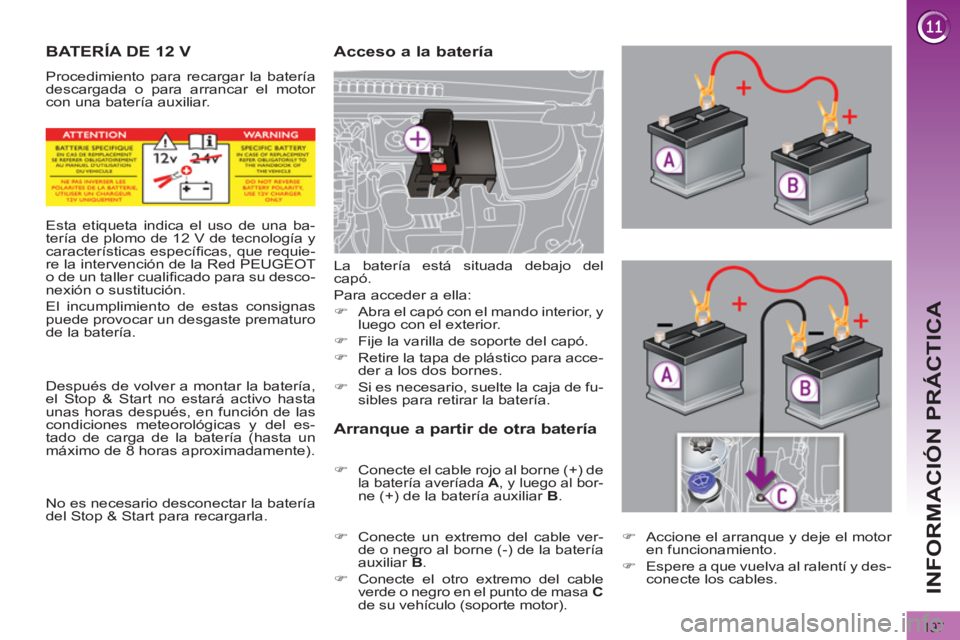

BATERÍA DE 12 V

Procedimiento para recargar la batería
descargada o para arrancar el motor
con una batería auxiliar.

Acceso a la batería

Arranque a partir de otra batería



)
Conecte el cable rojo al borne (+) de la batería averíada A
, y luego al bor-ne (+) de la batería auxiliar B
.

)
Conecte un extremo del cable ver-
de o negro al borne (-) de la batería
auxiliar B
.

)
Conecte el otro extremo del cable
verde o negro en el punto de masa C

de su vehículo (soporte motor). La batería está situada debajo del
capó.
Para acceder a ella:


)
Abra el capó con el mando interior, y
luego con el exterior.

)
Fije la varilla de soporte del capó.

)
Retire la tapa de plástico para acce-
der a los dos bornes.

)
Si es necesario, suelte la caja de fu-
sibles para retirar la batería.






Esta etiqueta indica el uso de una ba-
tería de plomo de 12 V de tecnología y
características específi cas, que requie-
re la intervención de la Red PEUGEOT
o de un taller cualifi cado para su desco-
nexión o sustitución.
El incumplimiento de estas consignas
puede provocar un desgaste prematuro
de la batería.

Después de volver a montar la batería,
el Stop & Start no estará activo hasta
unas horas después, en función de las
condiciones meteorológicas y del es-
tado de carga de la batería (hasta un
máximo de 8 horas aproximadamente).

No es necesario desconectar la batería
del Stop & Start para recargarla.

)
Accione el arranque y deje el motor
en funcionamiento.

)
Espere a que vuelva al ralentí y des-
conecte los cables.

198
INFORMACIÓN PRÁCTICA

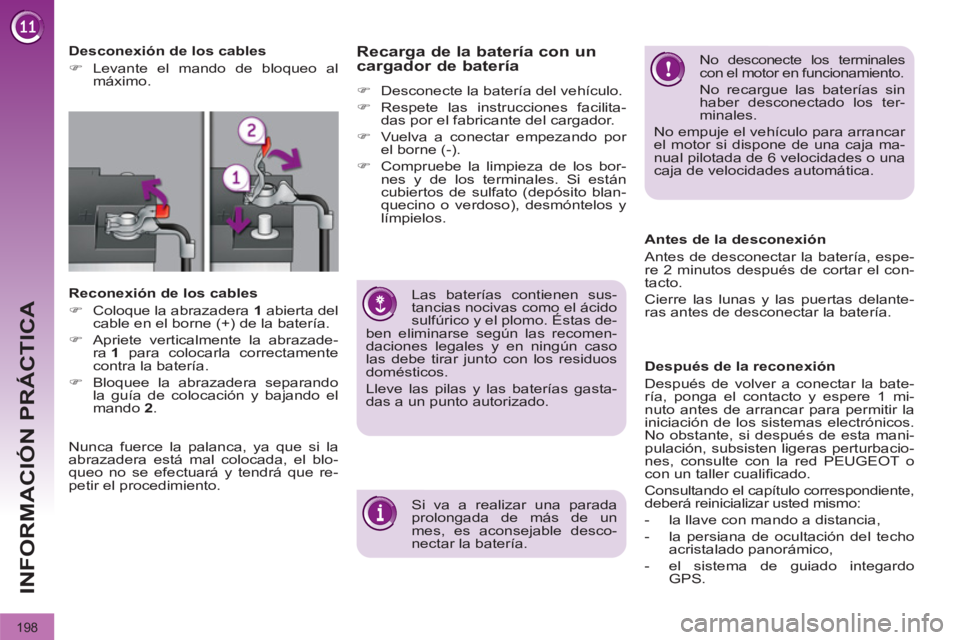

Desconexión de los cables


)
Levante el mando de bloqueo al
máximo.


Reconexión de los cables


)
Coloque la abrazadera 1
abierta del
cable en el borne (+) de la batería.

)
Apriete verticalmente la abrazade-
ra 1
para colocarla correctamente
contra la batería.

)
Bloquee la abrazadera separando
la guía de colocación y bajando el
mando 2
.

No desconecte los terminales
con el motor en funcionamiento.
No recargue las baterías sin
haber desconectado los ter-
minales.
No empuje el vehículo para arrancar
el motor si dispone de una caja ma-
nual pilotada de 6 velocidades o una
caja de velocidades automática.

Las baterías contienen sus-
tancias nocivas como el ácido
sulfúrico y el plomo. Éstas de-
ben eliminarse según las recomen-
daciones legales y en ningún caso
las debe tirar junto con los residuos
domésticos.
Lleve las pilas y las baterías gasta-
das a un punto autorizado.


Recarga de la batería con un
cargador de batería


)
Desconecte la batería del vehículo.

)
Respete las instrucciones facilita-
das por el fabricante del cargador.

)
Vuelva a conectar empezando por
el borne (-).

)
Compruebe la limpieza de los bor-
nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.


Si va a realizar una parada
prolongada de más de un
mes, es aconsejable desco-
nectar la batería.
Antes de la desconexión
Antes de desconectar la batería, espe-
re 2 minutos después de cortar el con-
tacto.
Cierre las lunas y las puertas delante-
ras antes de desconectar la batería.

Después de la reconexión
Después de volver a conectar la bate-
ría, ponga el contacto y espere 1 mi-
nuto antes de arrancar para permitir la
iniciación de los sistemas electrónicos.
No obstante, si después de esta mani-
pulación, subsisten ligeras perturbacio-
nes, consulte con la red PEUGEOT o
con un taller cualifi cado.
Consultando el capítulo correspondiente,
deberá reinicializar usted mismo:


- la llave con mando a distancia,

- la persiana de ocultación del techo
acristalado panorámico,

- el sistema de guiado integardo
GPS.

Nunca fuerce la palanca, ya que si la
abrazadera está mal colocada, el blo-
queo no se efectuará y tendrá que re-
petir el procedimiento.
